SAFANDARLEY - E-brake 130 - 3100 - 0012610

Désignation : E-brake 130 - 3100

Référence DMO : 0012610

Marque : SAFANDARLEY

Neuf

En stock



   Fiche technique SAFANDARLEY - E-brake 130 - 3100  - 0012610


Renseignements SAFANDARLEY - E-brake 130 - 3100  - 0012610

DESCRIPTIF

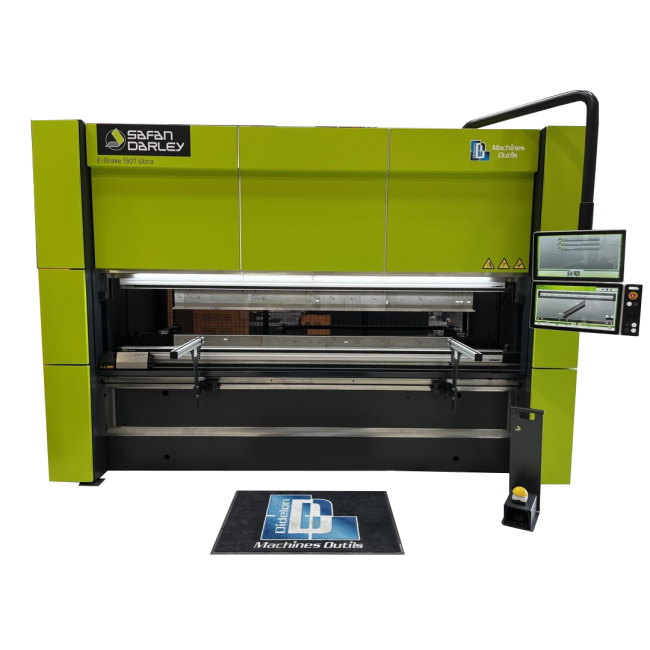

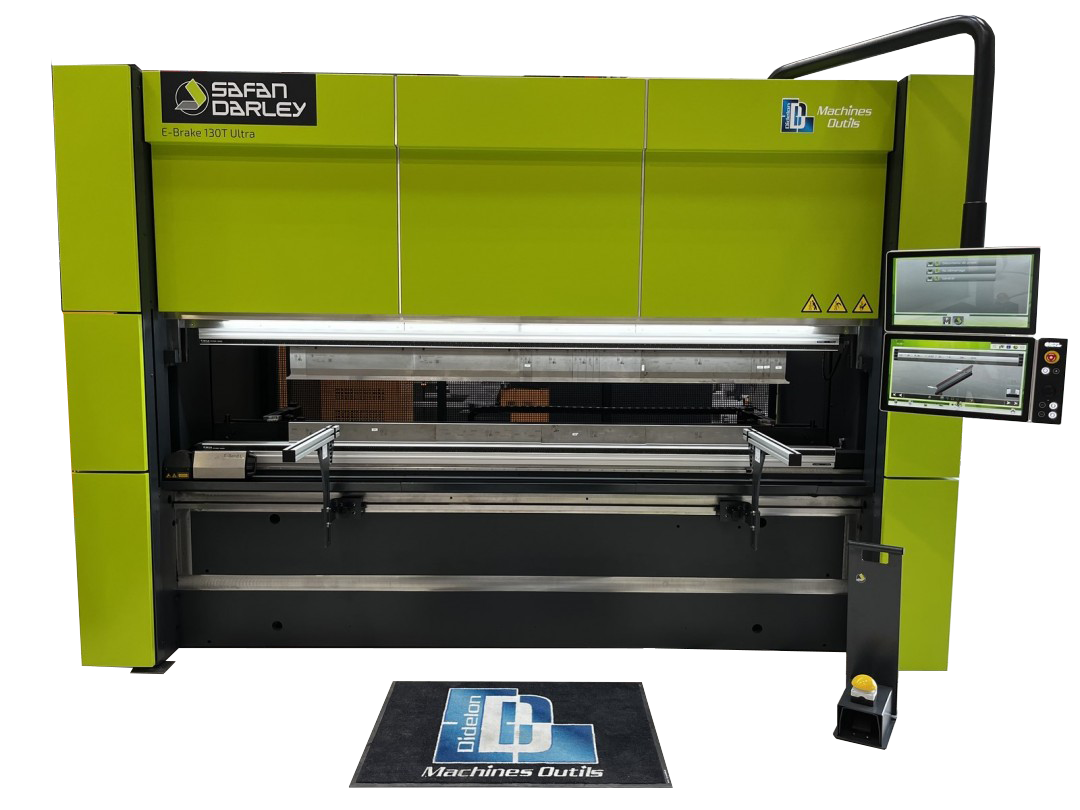

Presse plieuse électrique SAFANDARLEY Ebrake 130-3100

Longueur de pliage 3100mm

Puissance 130T

L’Original E-Brake: SafanDarley offre la gamme la plus complète de presses plieuses électriques dans le monde. En tant qu’inventeur de la E-Brake, SafanDarley a continuellement augmenté son avance et le développement de son concept de machine dans un certain nombre de gammes. Elles se caractérisent par:

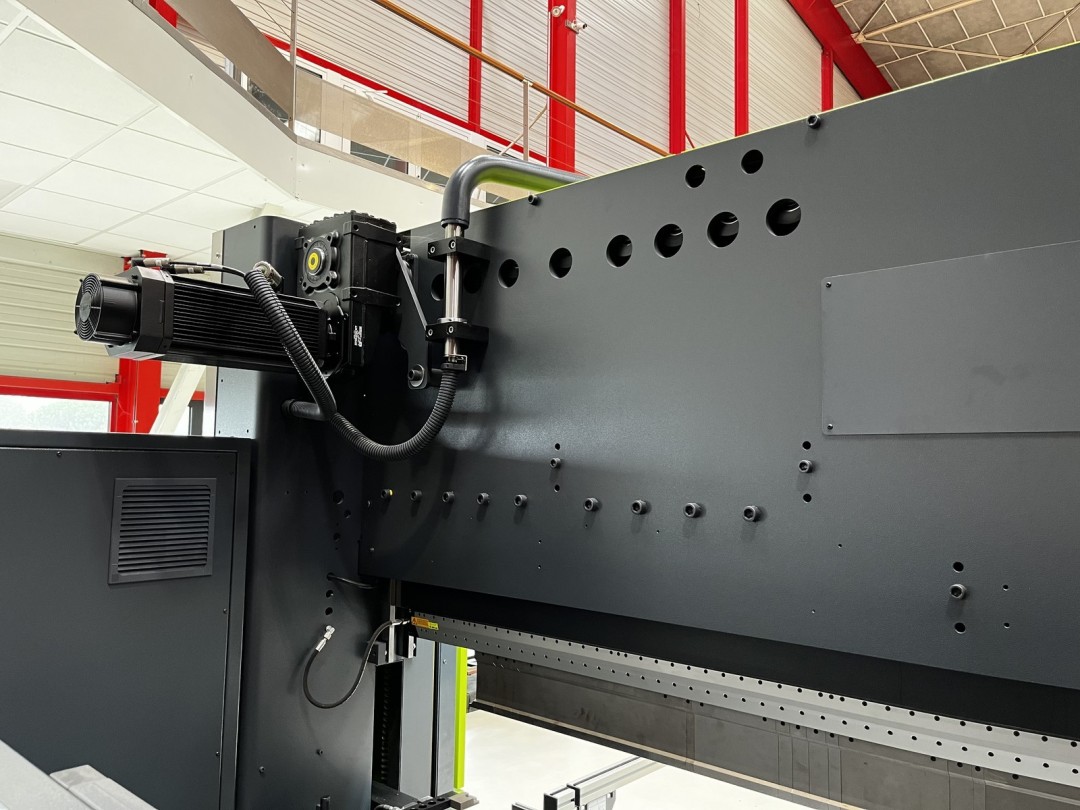

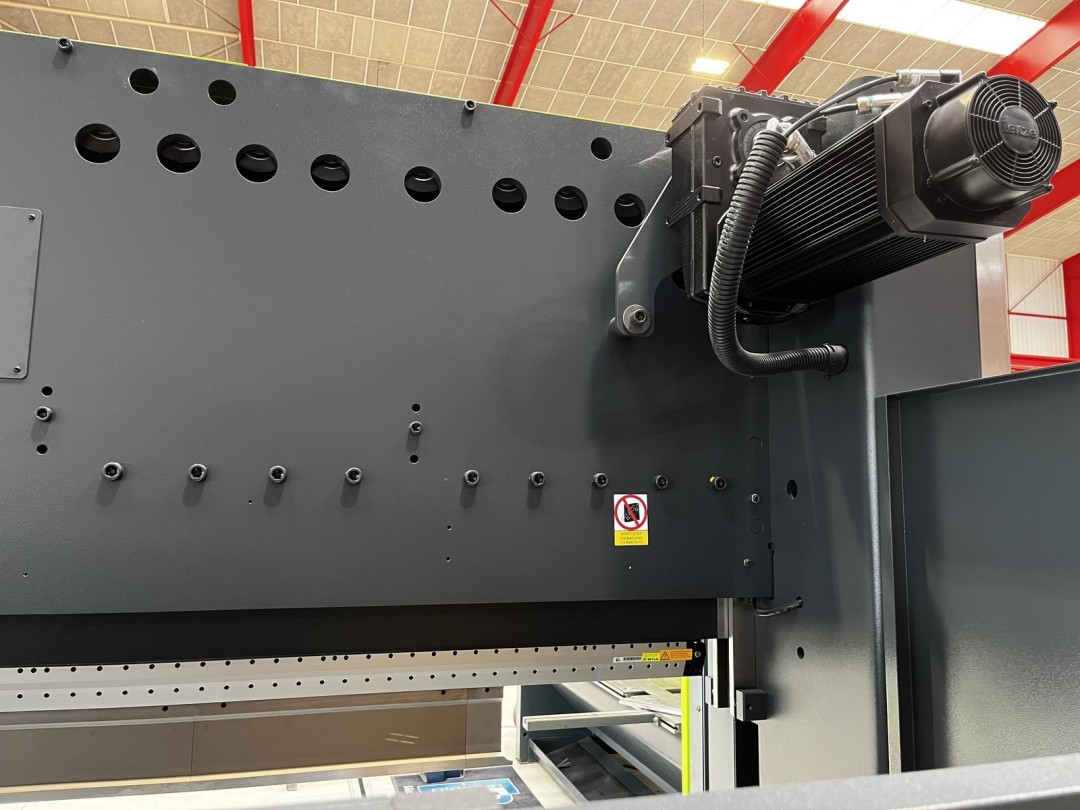

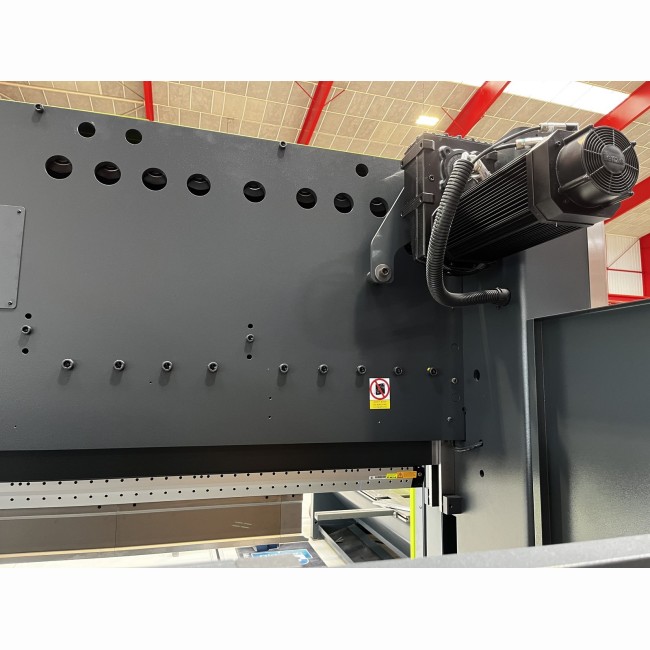

  •  Le servo-variateur électronique basé sur le principe de poulie assure une répartition très homogène des forces de telle sorte que dans 95% des cas, aucune table de bombage n’est nécessaire.
  • Les temps de cycle sont raccourcis jusqu'à 30% par rapport aux presses plieuses hydrauliques traditionnelles. C'est notre E-norme en matière d'efficacité!
  • L'absence d'hydraulique rend chacune des presses plieuses SafanDarley aussi écologique que possible. Il n'y a aucun risque de pollution causé par les lubrifiants et la faible consommation d'énergie signifie moins d'émissions de CO2. C'est notre E-norme en matière d'écologie!
  • Chaque presse plieuse SafanDarley est jusqu'à 50% plus économique en énergie qu'une presse plieuse hydraulique comparable. La machine ne consomme de l'énergie que lors du déplacement du faisceau supérieur. C'est notre E-norme dans l'économie!
  • La nouvelle génération de SafanDarley E-Control à écran tactile est inégalée en termes de facilité d'utilisation. Des caractéristiques supplémentaires en option, comprennent l’affichage graphique en 2D et 3D, des simulations de pliage en 2D et même de la programmation graphique en 3D. Intuitif, simple et ultra-rapide. C'est notre E-standard dans l'ergonomie!



Les avantages d’une plieuse électrique SAFAN DARLEY:

  •  Le principe du coulisseau « pris en sandwich » améliore la précision de la machine.
  •  De plus le bâti type arcade par rapport au type col de cygne augmente la rigidité et interdit la flexion

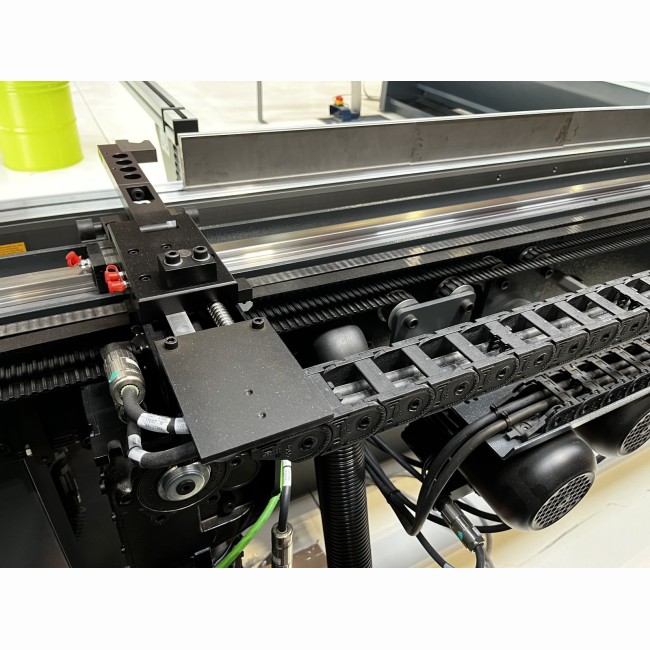

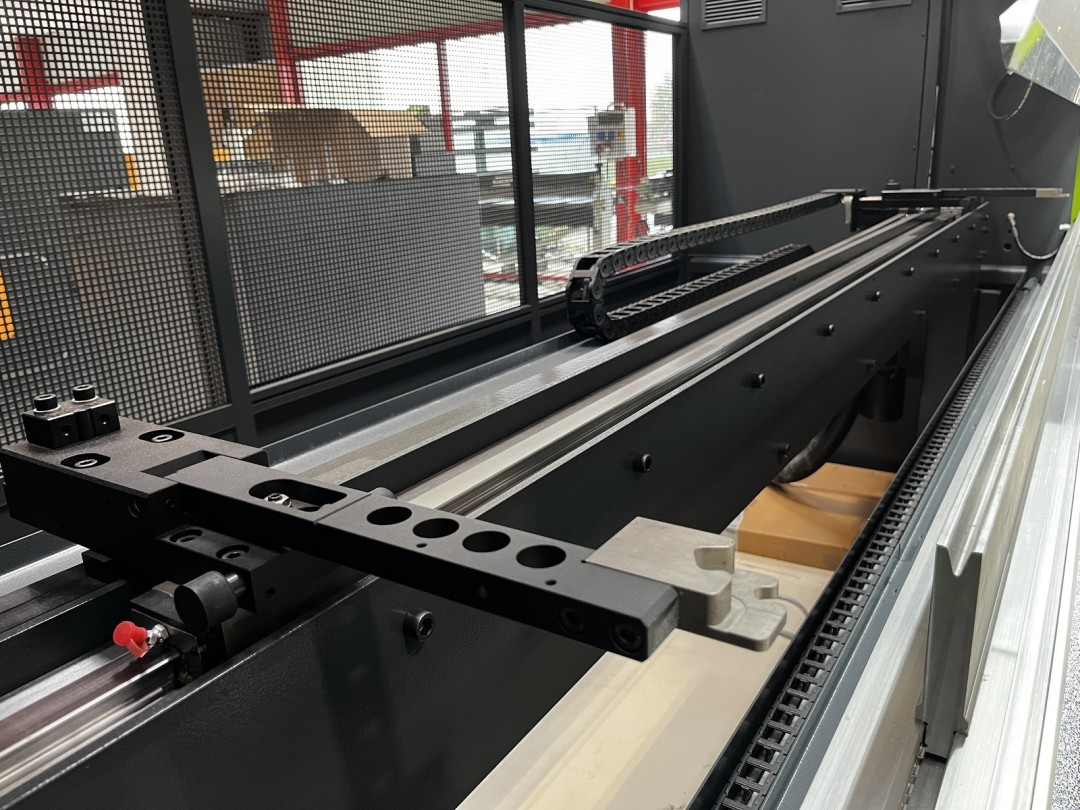

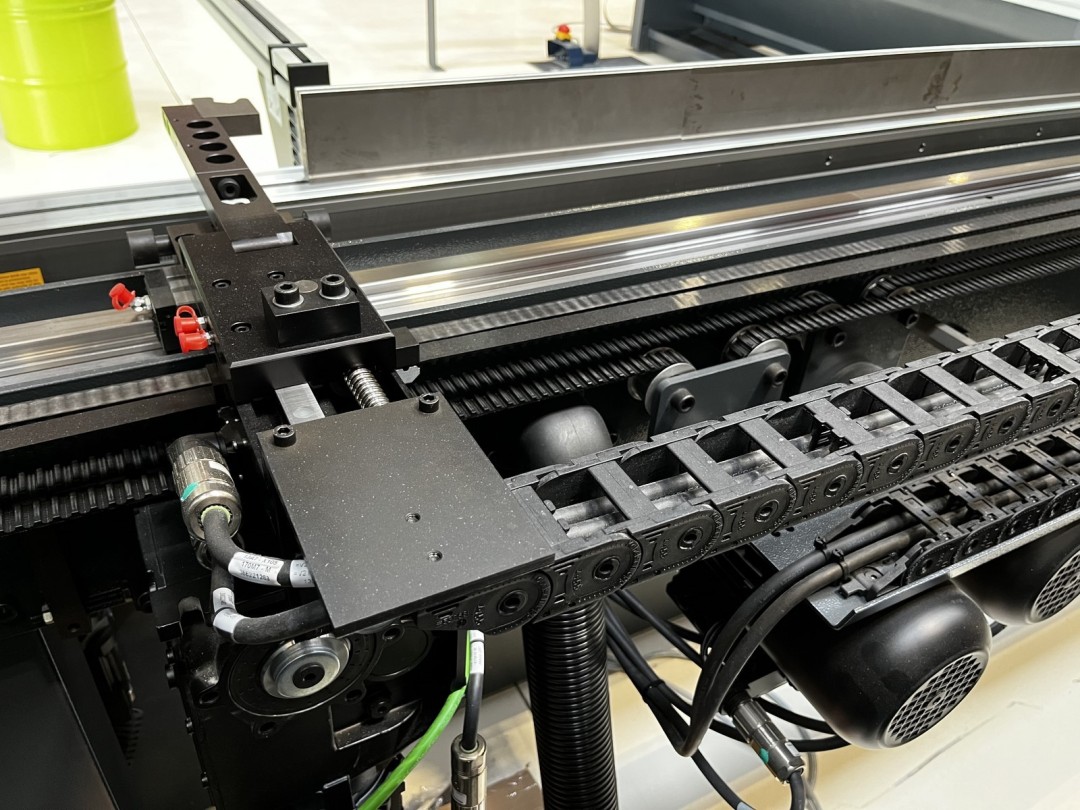

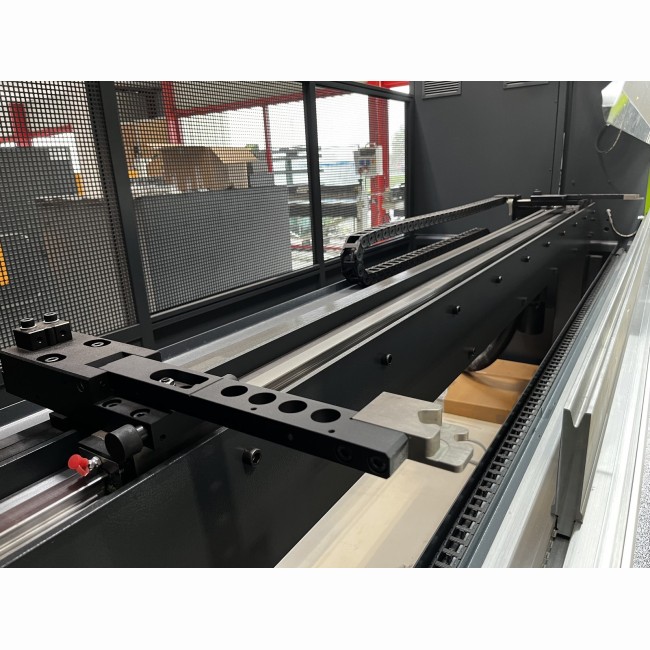

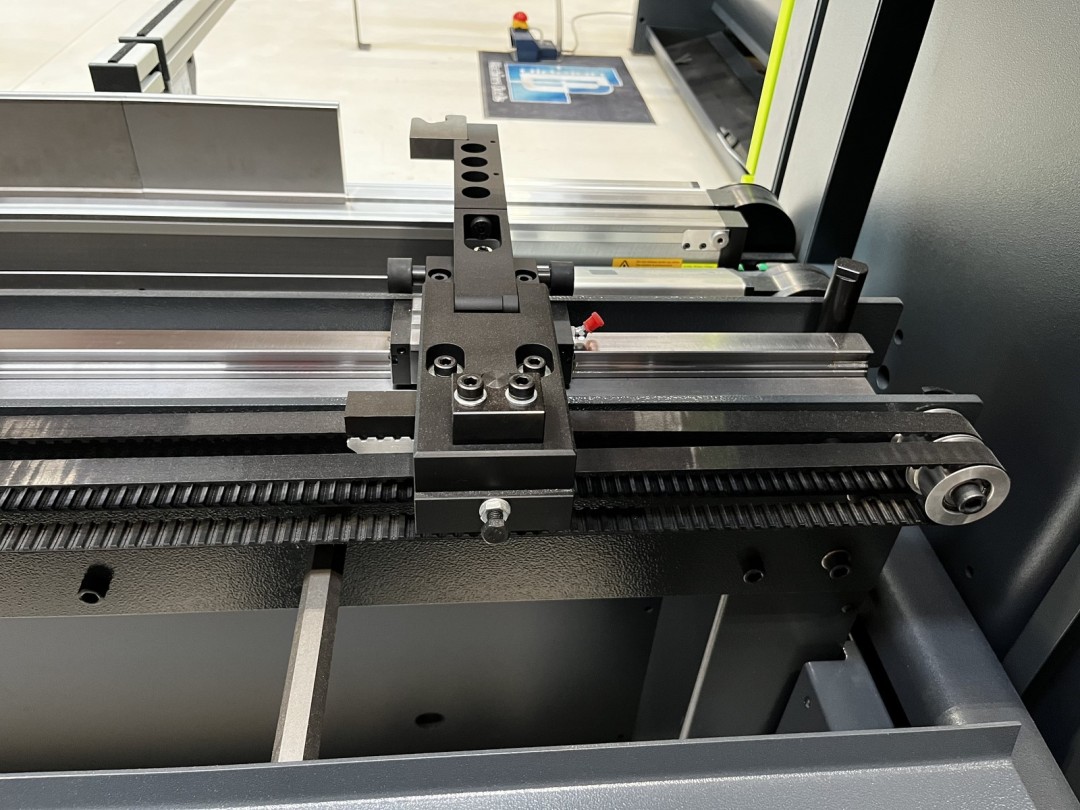

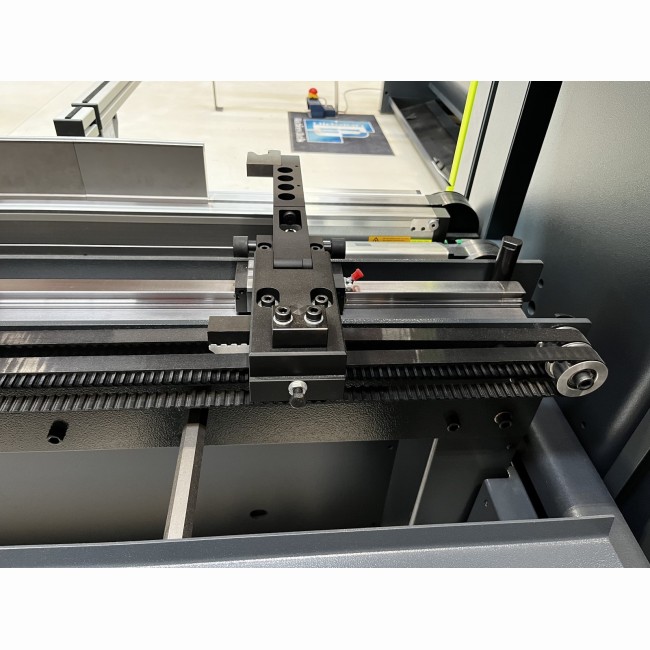

  • La butée arrière est utilisable sur toute la longueur de la machine ce qui vous offre une plus grande ergonomie de travail pour une surface au sol moins important
  •  Le gain de temps est réduit jusqu’à 30%, vous réduisez vos cycles de pliage de 30%
  •  Une économie d’énergie électrique jusqu’à 50%. La machine ne consomme de l’énergie que lorsque la traverse supérieur bouge (voir tableau en pièce jointe)
  • La puissance de descente exercée sur le tablier supérieur est reportée uniformément sur chaque poulie et non sur deux vérins. Cette meilleure répartition de l’effort permet de solutionner le problème lié au bombage du tablier
  •  Une précision accrue, grâce à son mesureur d’épaisseur. 90 % des erreurs de pliage supprimés au 1er coup de pédale
  •  Des couts de maintenance quasi nul ( plus de problèmes hydraulique : fuites, , écart de température, joints, clapets, filtres …)
  • Les courroies de transmissions sont garanties 5 ans
  •  Une commande numérique très ergonomique, très facile d’utilisation même pour des pièces très complexes. C’est l’interface Homme –machine la plus intuitive pour les travaux de tôlerie

Caractéristiques techniques

E-brake 130 - 3100
Commande numériqueE-control
Ecran tactile (Oui / Non / option)Oui
Graphique (Oui / Non / option)Oui
Nombre d’axes7 axes
Puissance maxi. (T)130
Longueur maxi de pliage (mm)3100
Passage entre montants (mm)3100
Profondeur du col de cygnepas de col de cygne bâti arcade
Hauteur de travail (mm)930
Distance maxi entre la table et le coulisseau : Q (mm)690
Course du coulisseau (Y1 / Y2) (mm)300
Course de la butée arriere (X) (mm)600 (profondeur totale 1000)
Course de la butée arriere (delta X) (mm)+/- 100
Course de la butée arriere (R) (mm)200
Doigts de butée (Z1 /Z2 )Oui
Type de montageWila
Systeme de securitébarrière immatérielle
Vitesse d’approche (mm /s)130
Vitesse de travail (mm /s)20
Vitesse de retour (mm /s)130
Largeur de la table (mm)60
Alimentation électrique (kW)15
Année2021
Bombage de tableOui

Equipements

E-brake 130 - 3100
Augmentation du passage entre ,table QQ= 690 mm

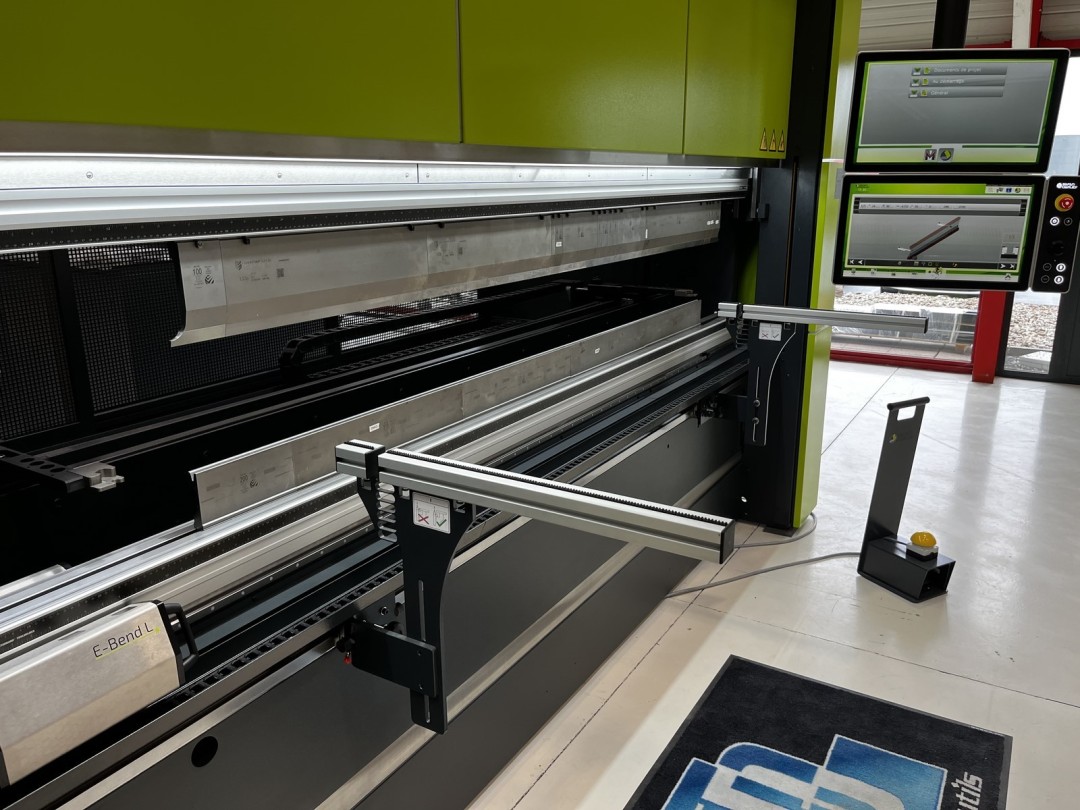

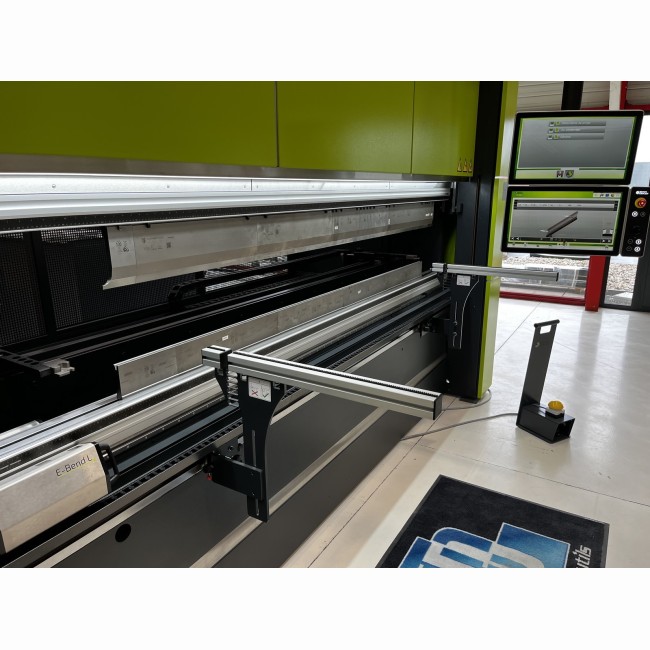

Bras de support avantEn aluminium L= 750 mm
Nombre de doigts de butées2
Bridage du poincon WilaHydraulique NSCL II HC Premium
Bridage de la matrice WilaHydraulique NSCR II HC Premium

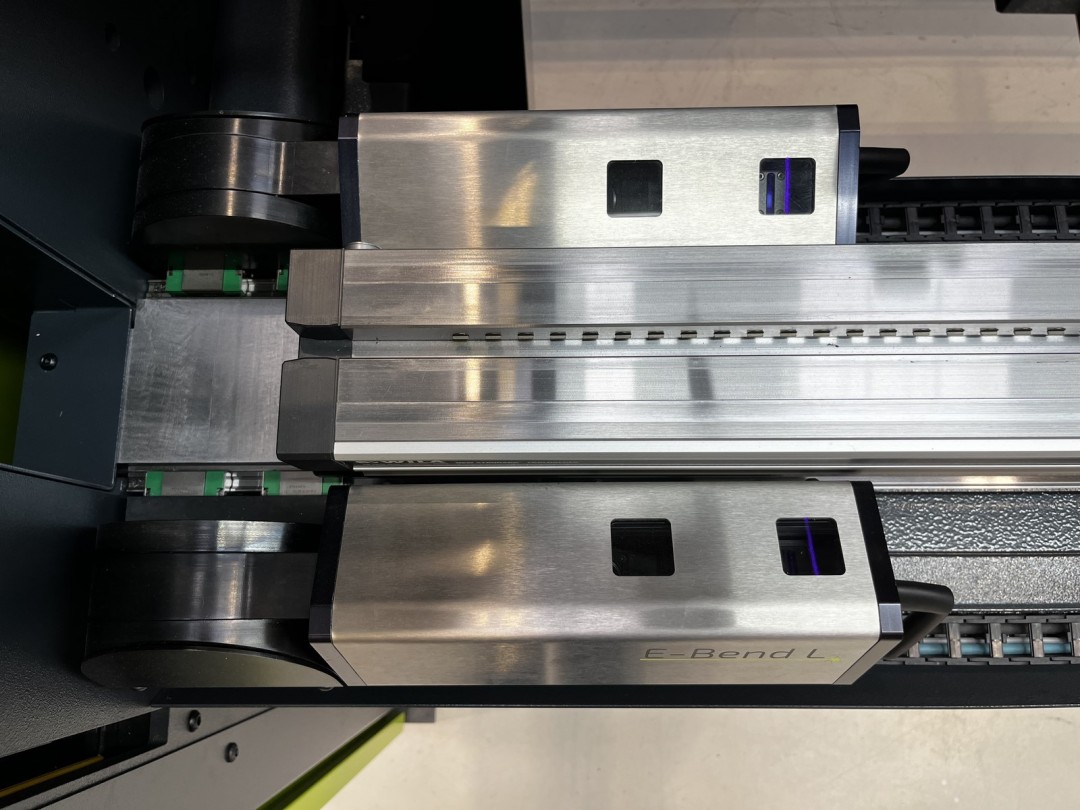

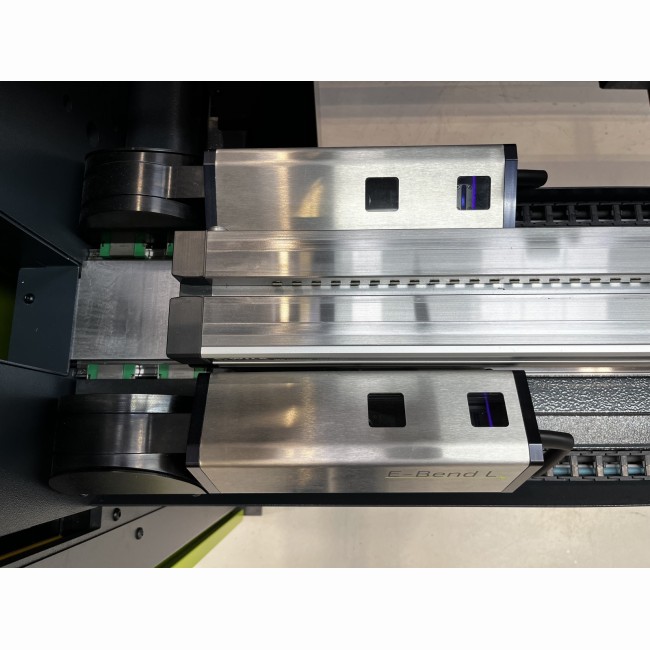

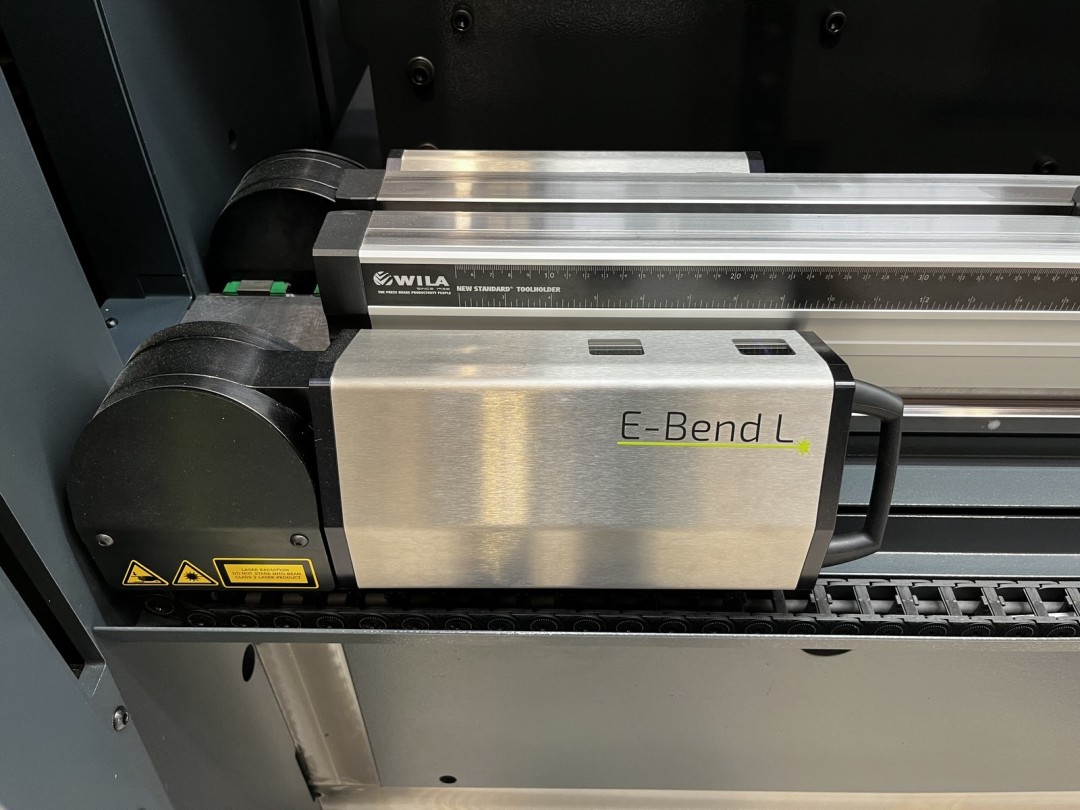

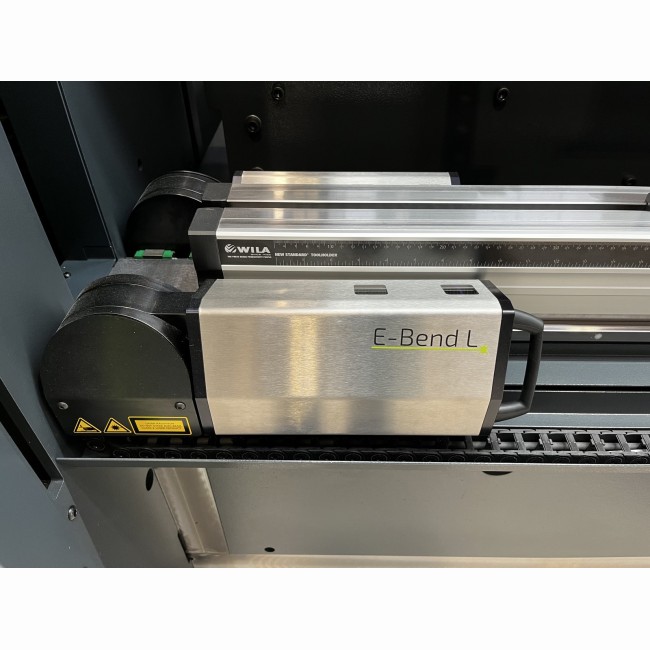

Mesureur d'angle laserE-Bend L Blue
Butée arrière arrièreX-R -Z1-Z2-Delta X

Données de la machine

E-brake 130 - 3100
Encombrement (L x l x H) (mm)4175 x 2140 x 2810
Poids (kg)8950
