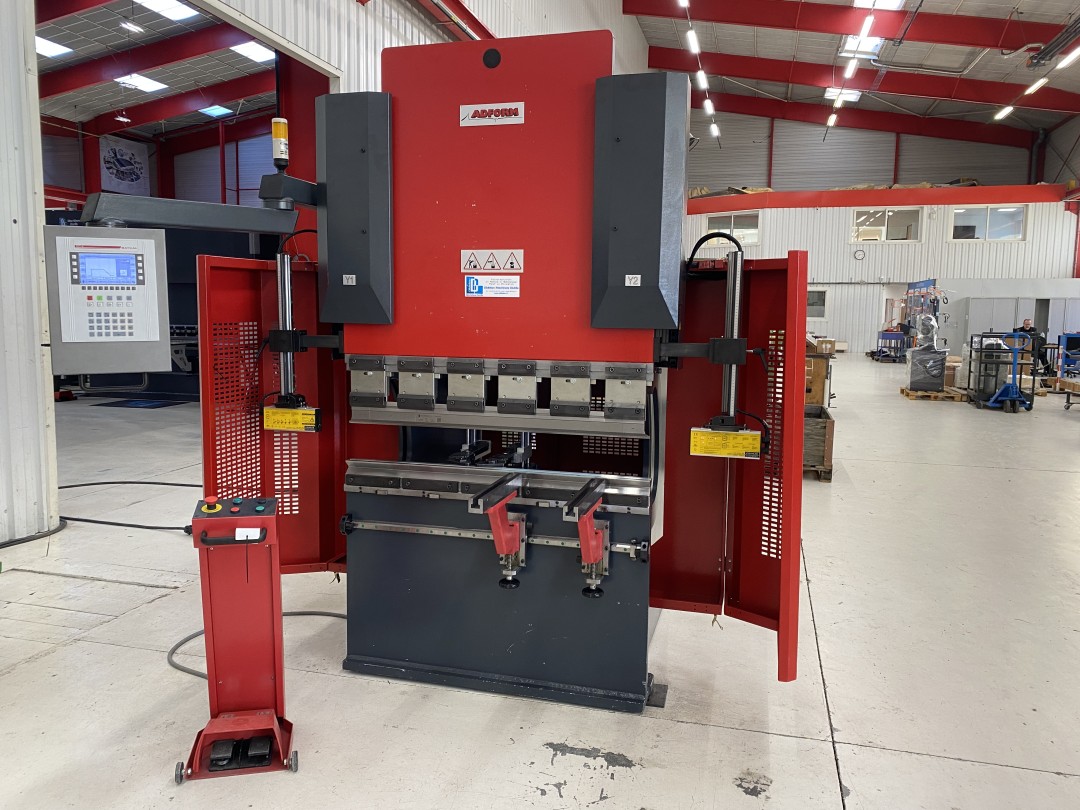

ADFORM - APHS-B 1254x40 - 7434

Désignation : APHS-B 1254x40

Référence DMO : 7434

Marque : ADFORM

Neuf

En stock



   Fiche technique ADFORM - APHS-B 1254x40 - 7434


Renseignements ADFORM - APHS-B 1254x40 - 7434

DESCRIPTIF

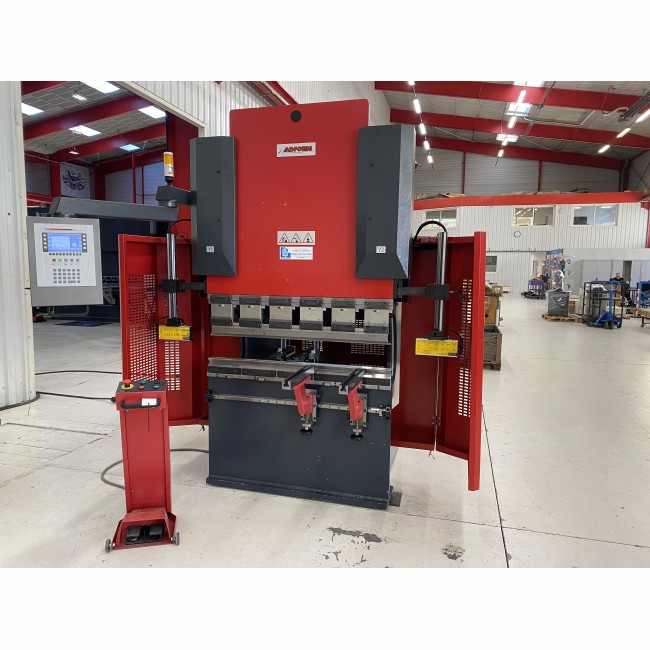

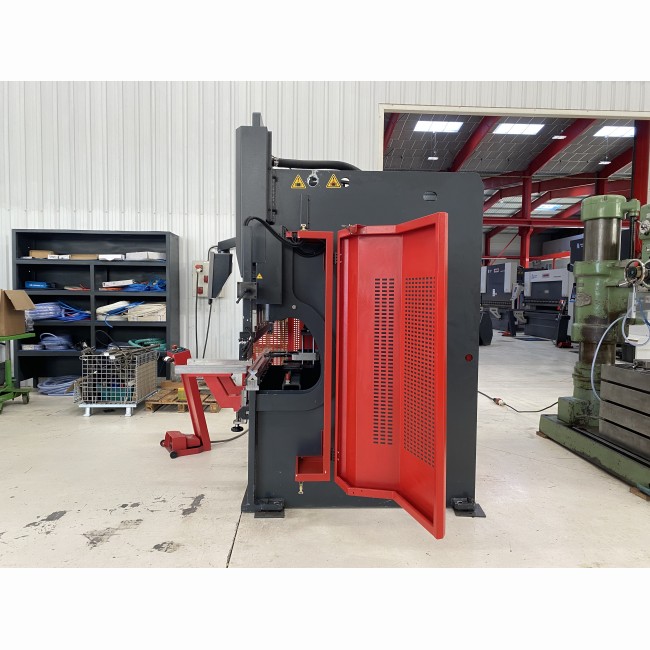

Presse plieuse neuve adform APHS-C 1254x35T

Commande numérique ESA -EC4

Cette machine disponible en stock se caractérise par:

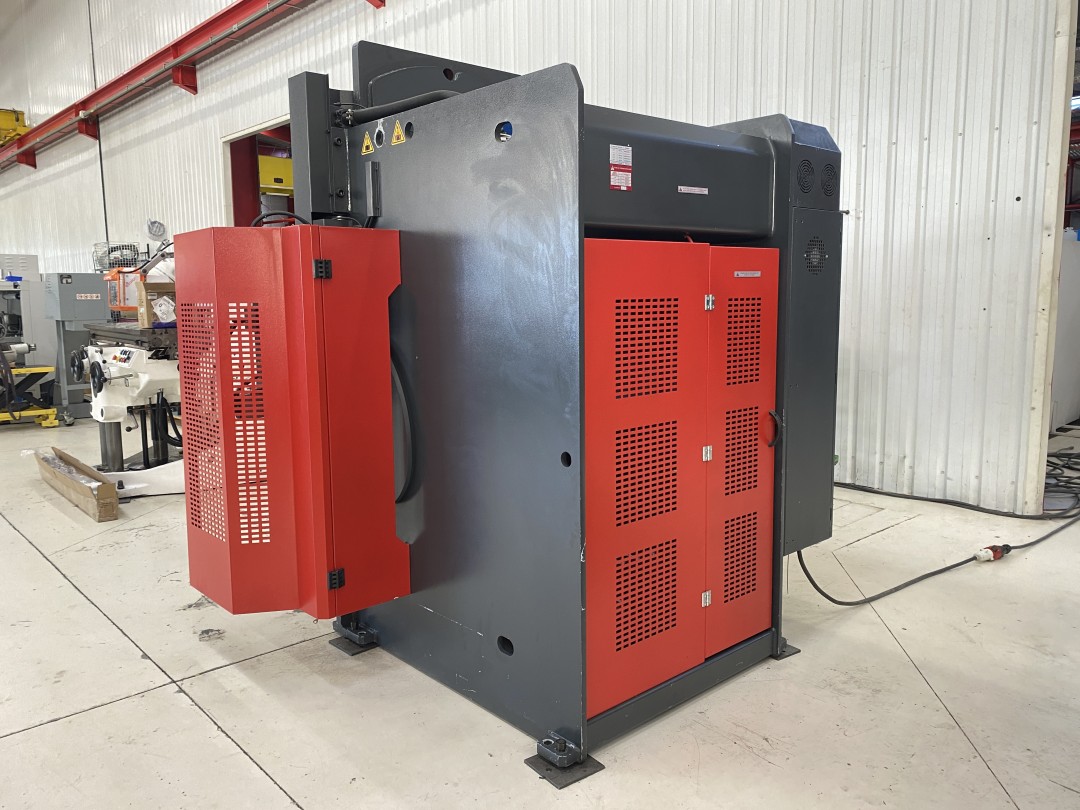

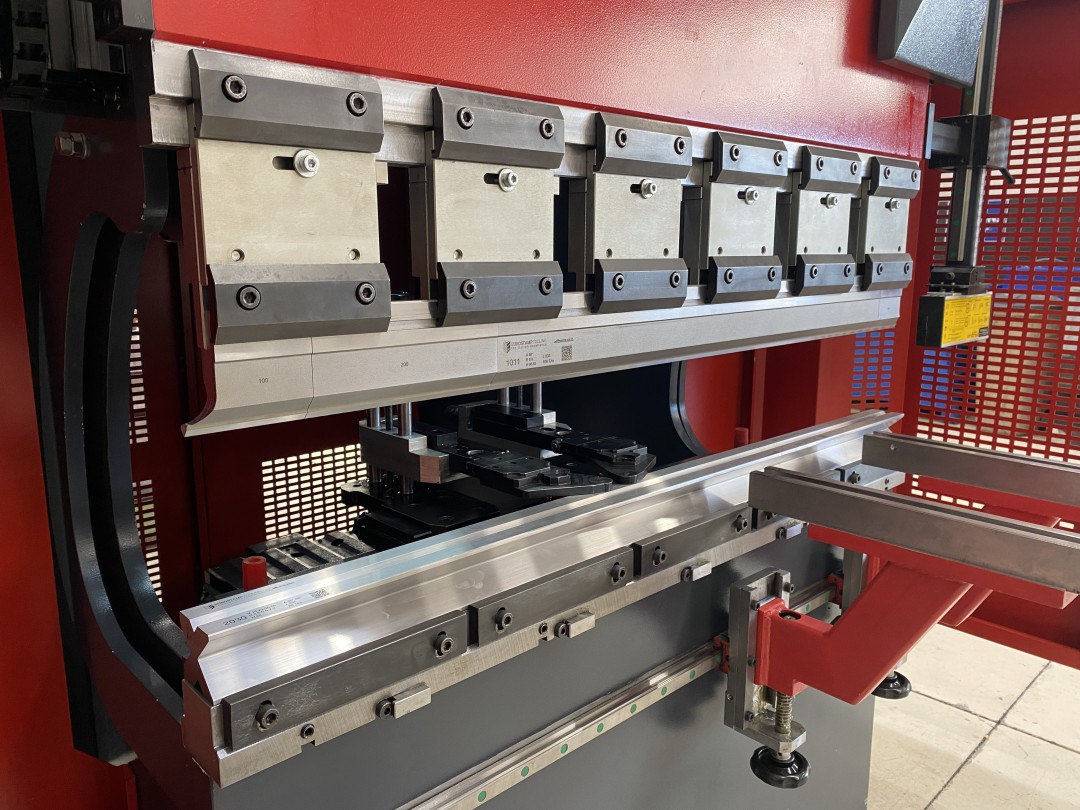

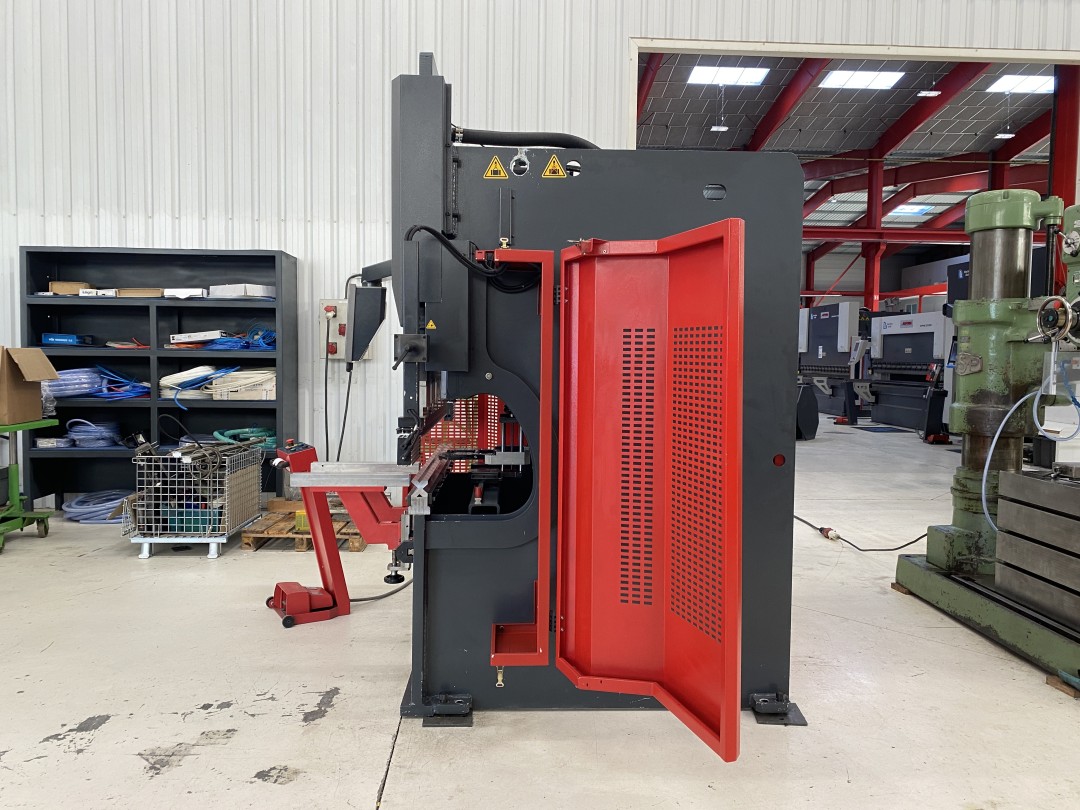

  • Construction mécano-soudée très rigide avec des guidages du coulisseau de grande longueur, avec glissières synthétiques

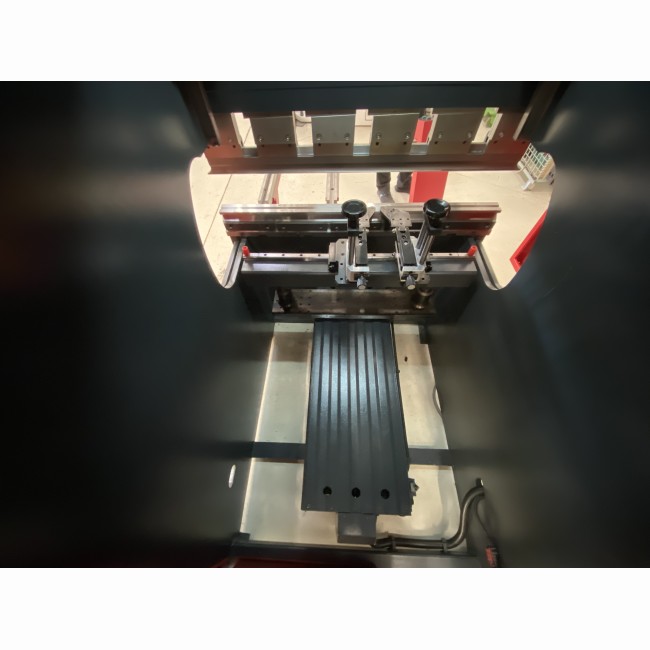

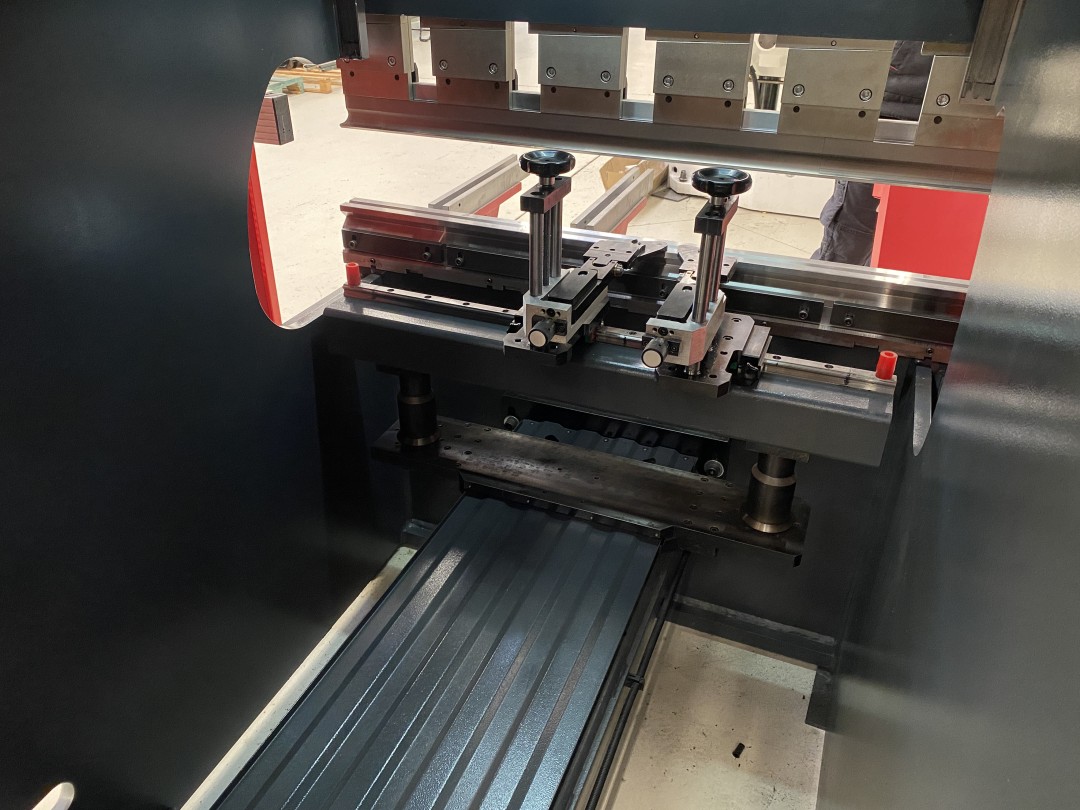

  • Table inférieure étroite permettant des retours de tôles vers le bas

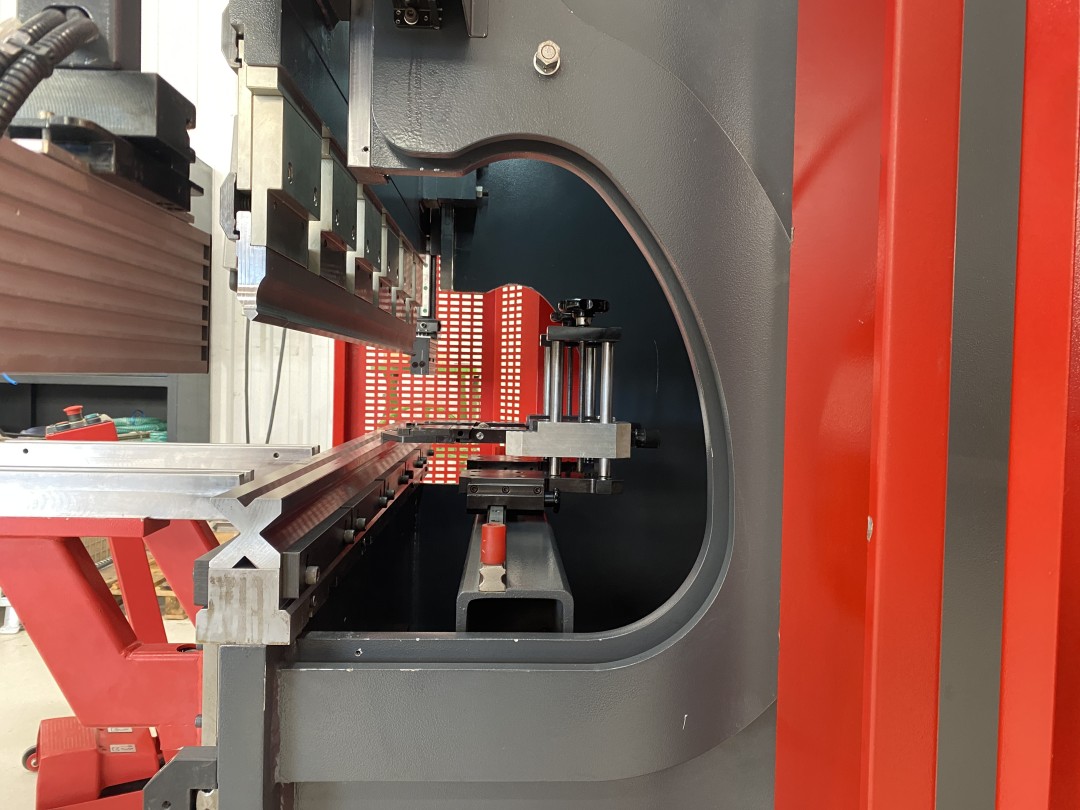

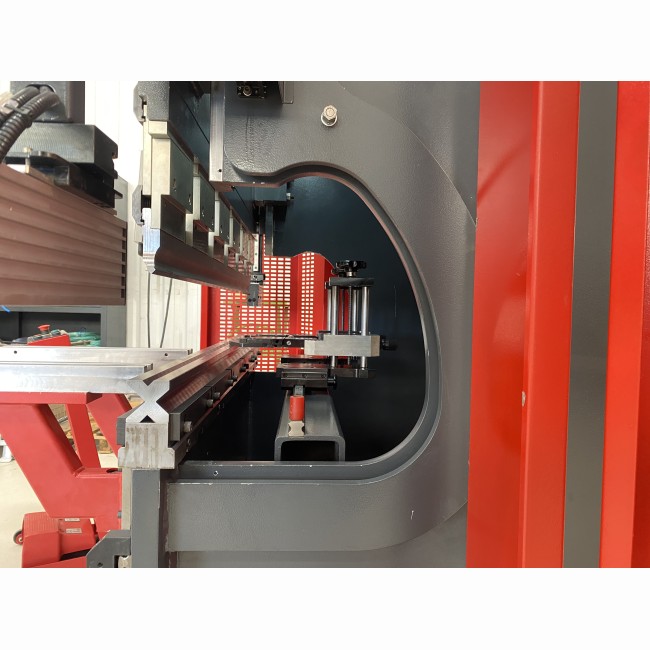

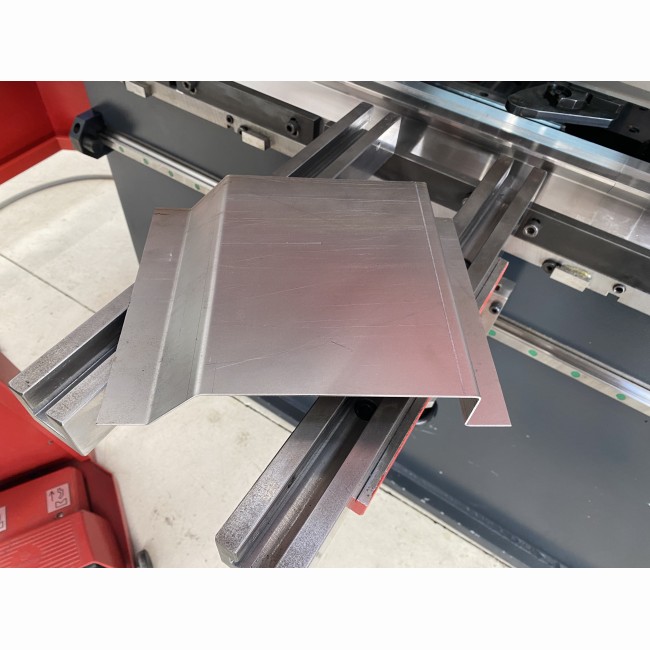

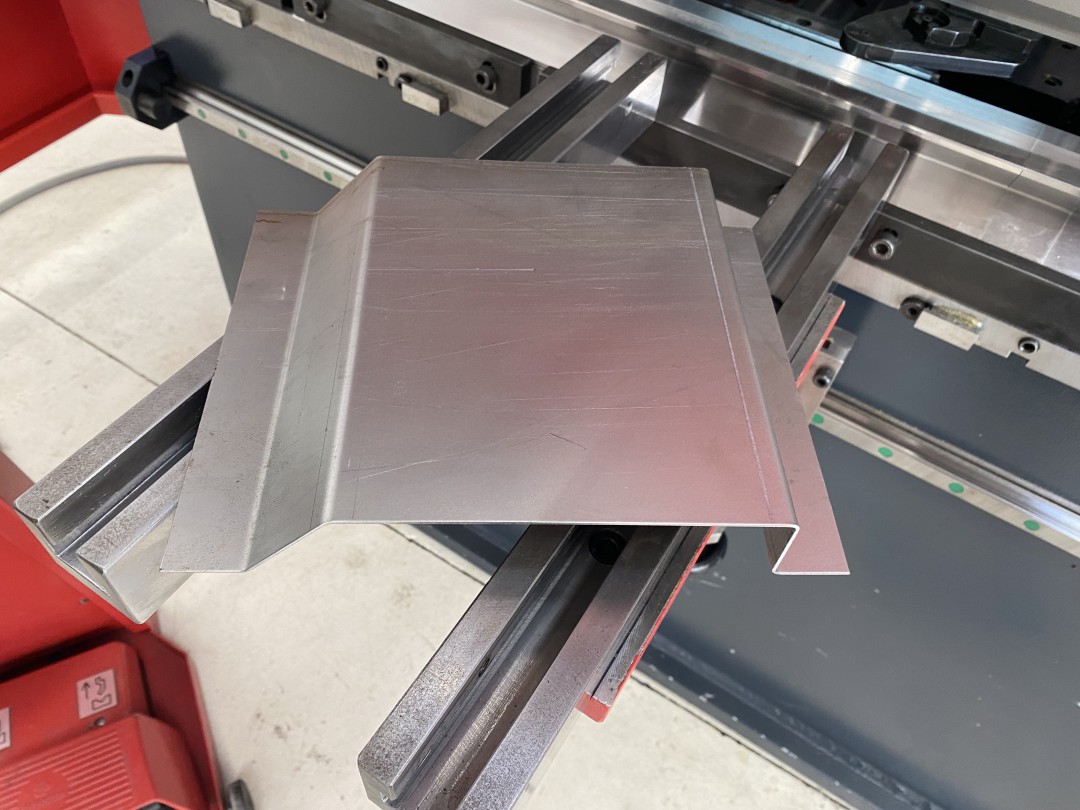

  • Coulisseau dégagé, permettant la réalisation de pièces encombrantes et complexes.
  • Réservoir hydraulique étroit, soudé dans la partie supérieure des montants, pour dégager au maximum la zone de travail.

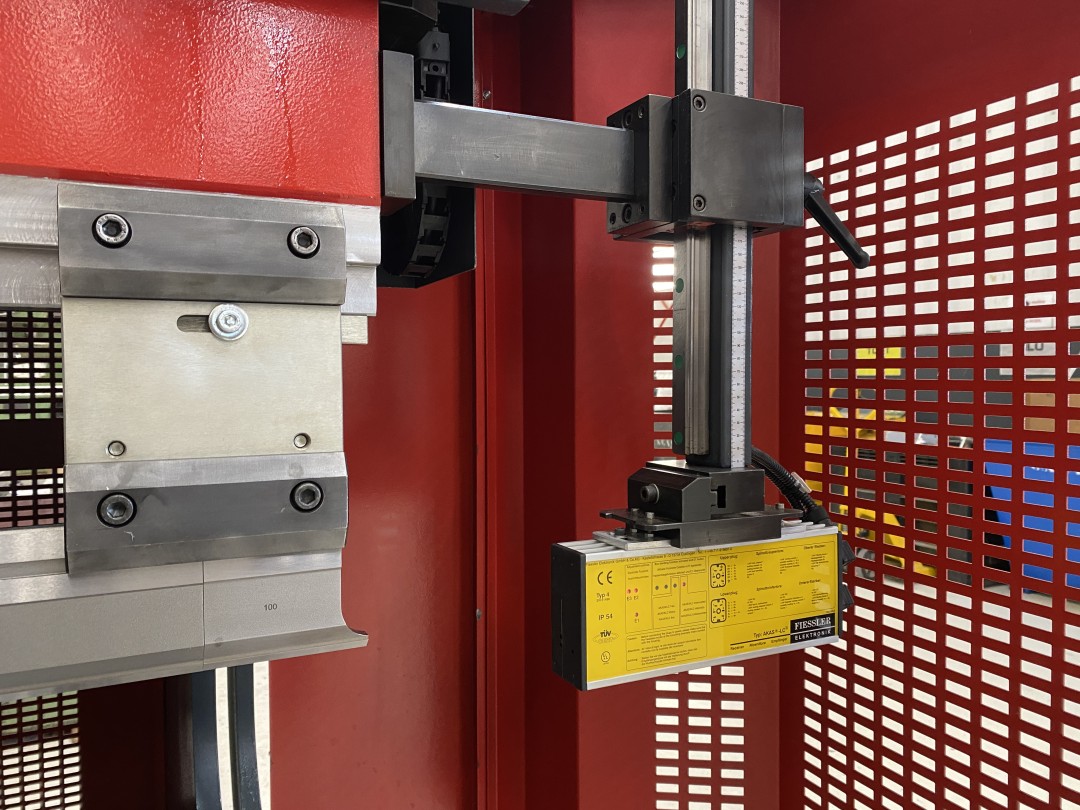

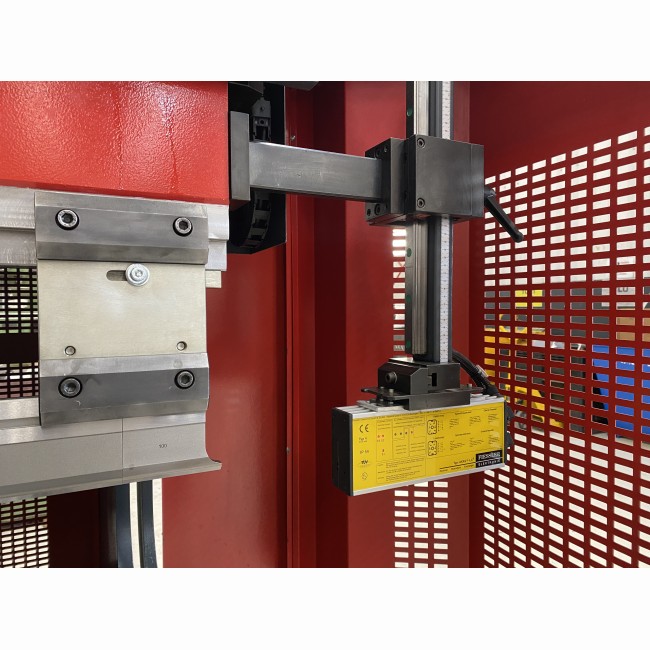

  • SYSTEME DE MESURE avec en partie extérieure de chaque montant une tête de lecture d’une règle optique de mesure de marque HEIDENHAIN, qui est elle-même fixée au coulisseau. La distance table-coulisseau est mesurée sur chaque côté à plus ou moins 0,01 mm.
  • Groupe hydraulique de marque REXROTH ou BOSCH : Unité compacte dont le niveau acoustique est remarquablement bas, montée loin de la zone de travail. Tuyauterie réduite au minimum. Pompe haute pression à engrenages à débit constant. Filtre haute pression avec cartouche interchangeable.
  • Ajustement automatique de la pression de travail par la commande numérique, en fonction des données matière et outils, avec un limiteur de pression mécanique.
  • Les vérins sont usinés dans la masse, avec éléments hydrauliques modulaires. Joints et guidages de très grande qualité.

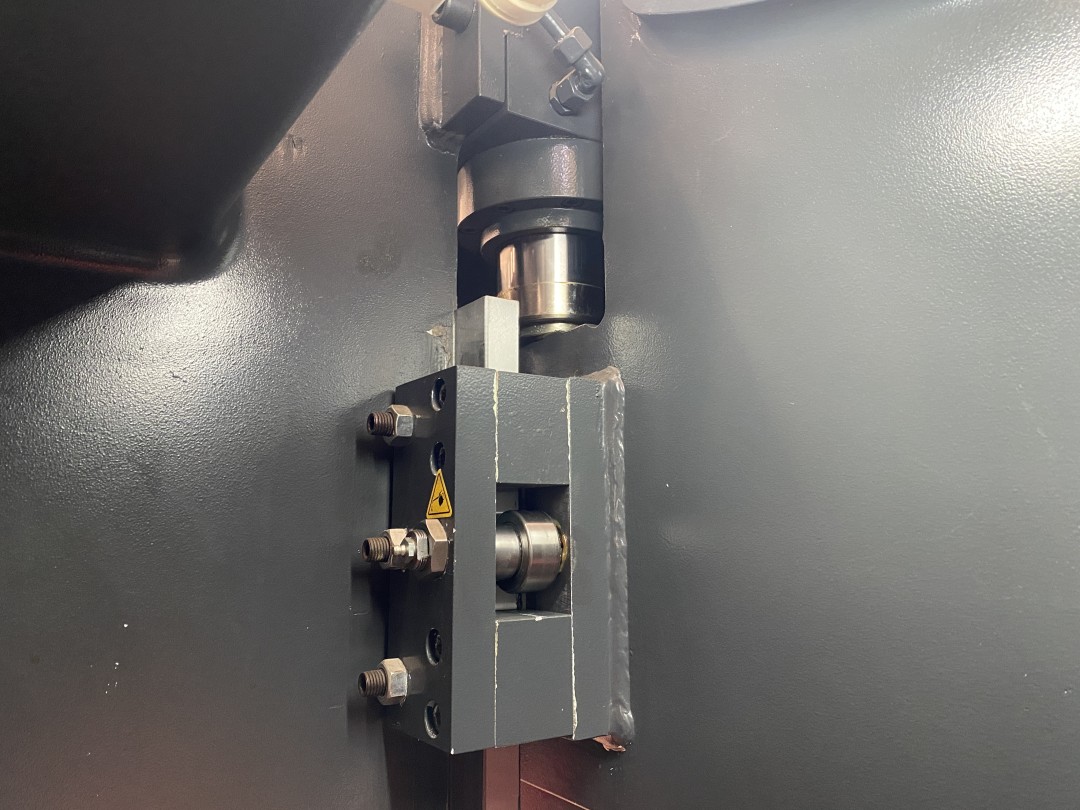

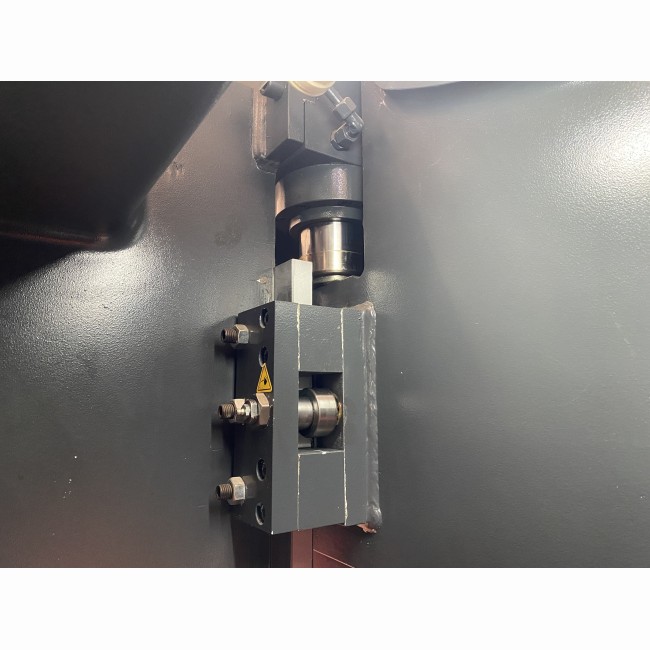

  • Liaison coulisseau – tiges de pistons assurée par des rotules, permettant l’inclinaison du coulisseau (maximum 5 mm / mètre).

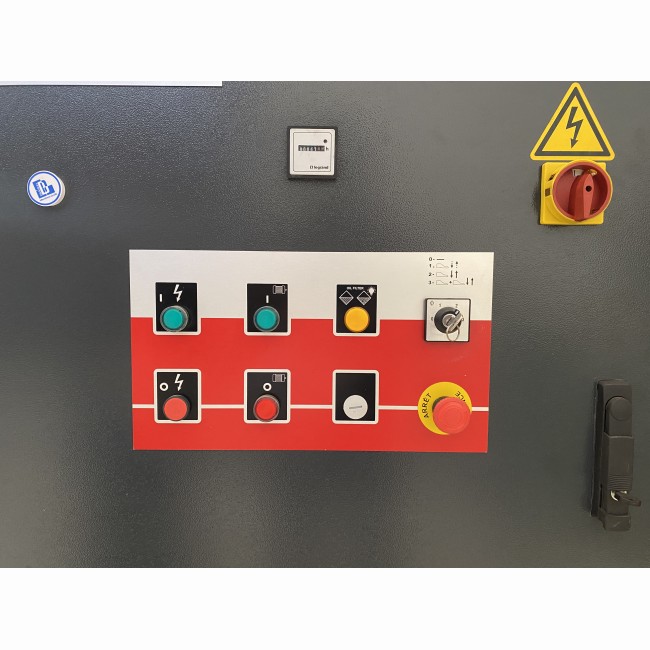

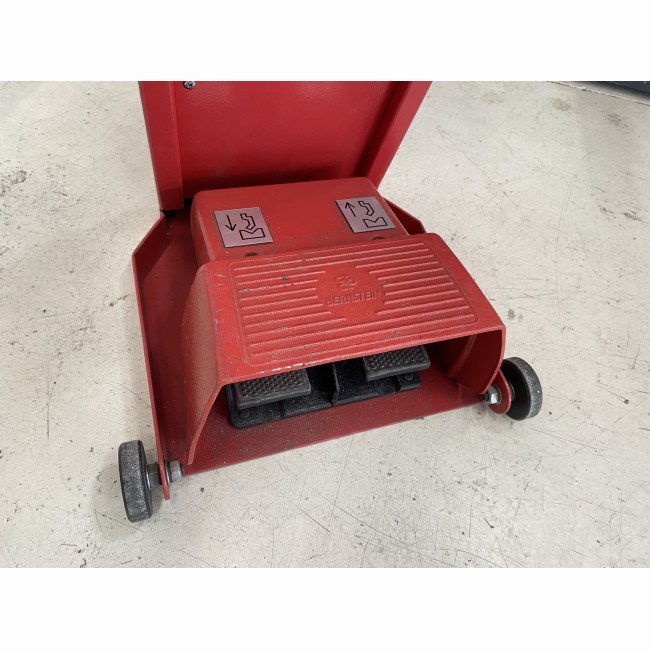

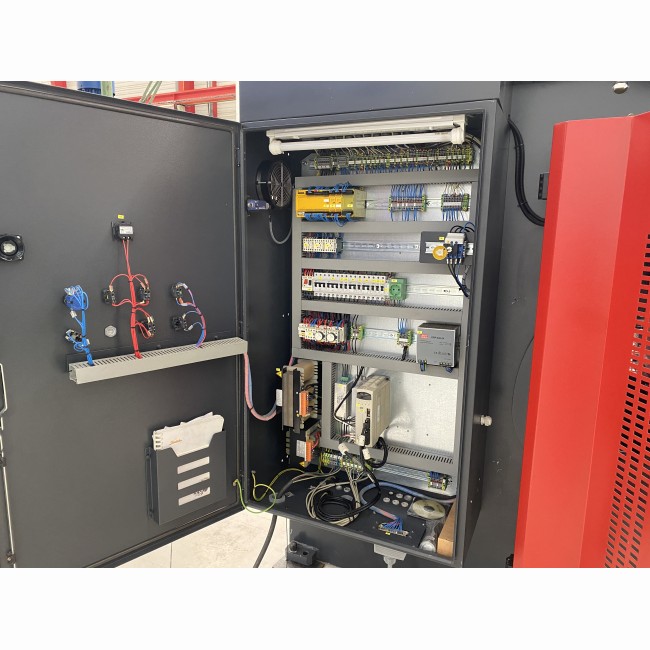

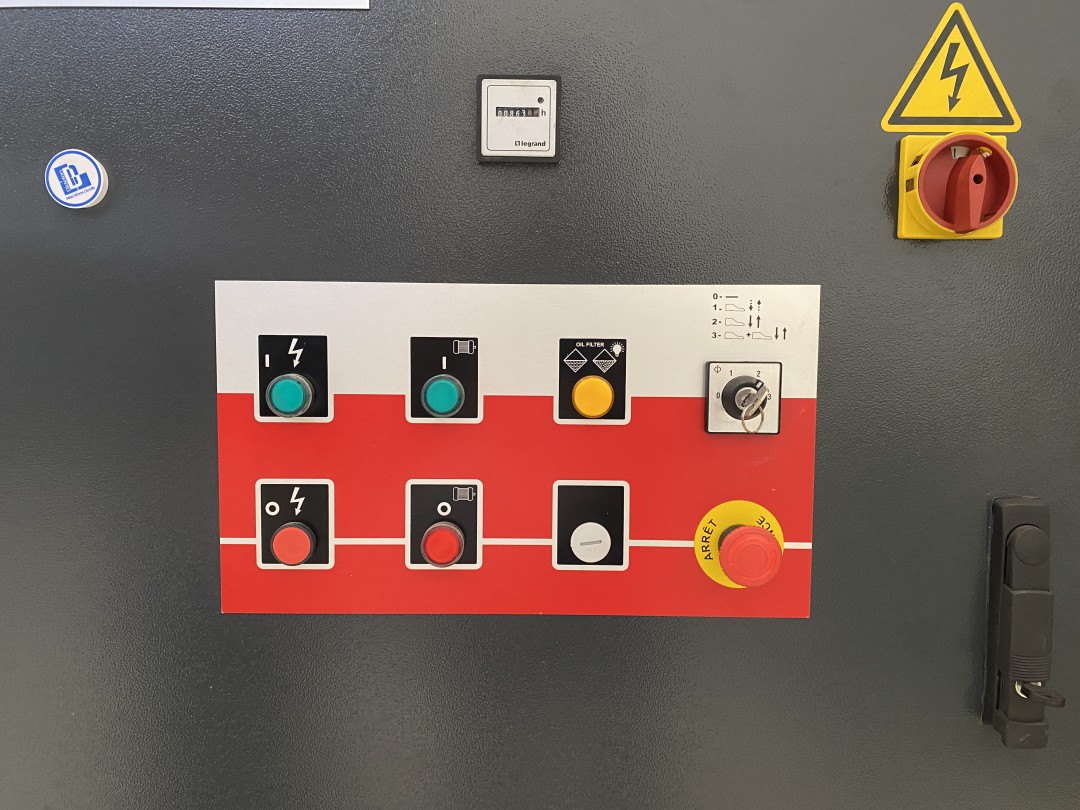

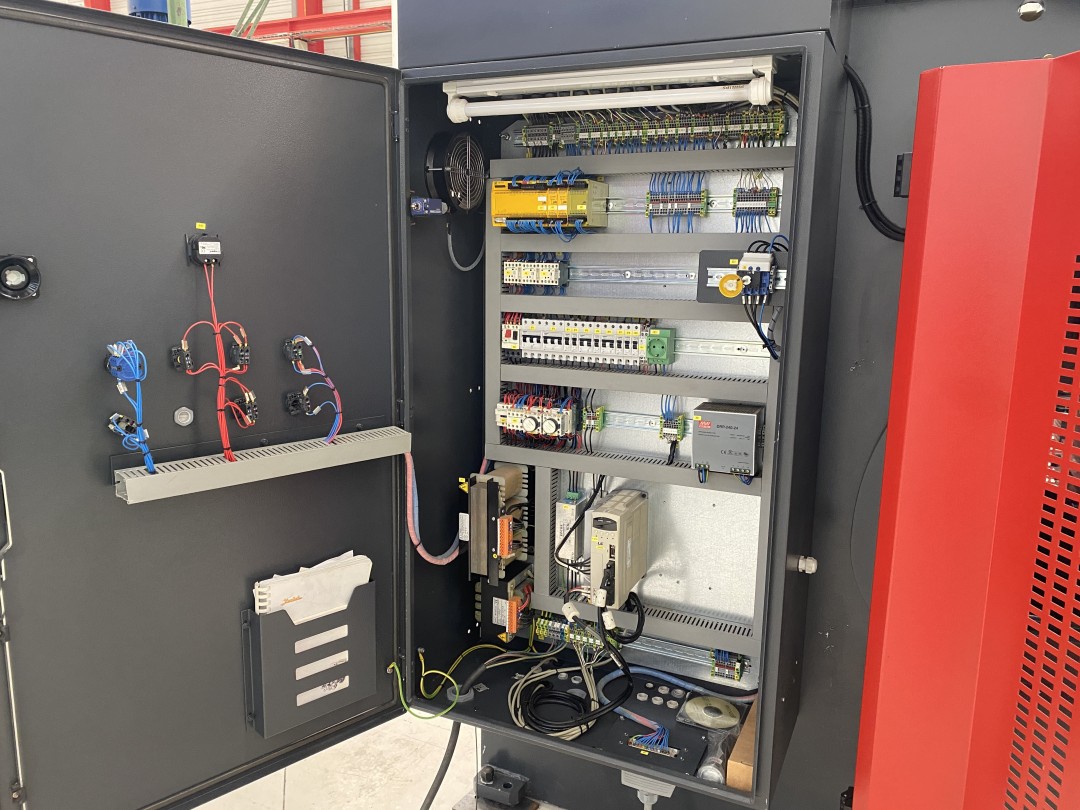

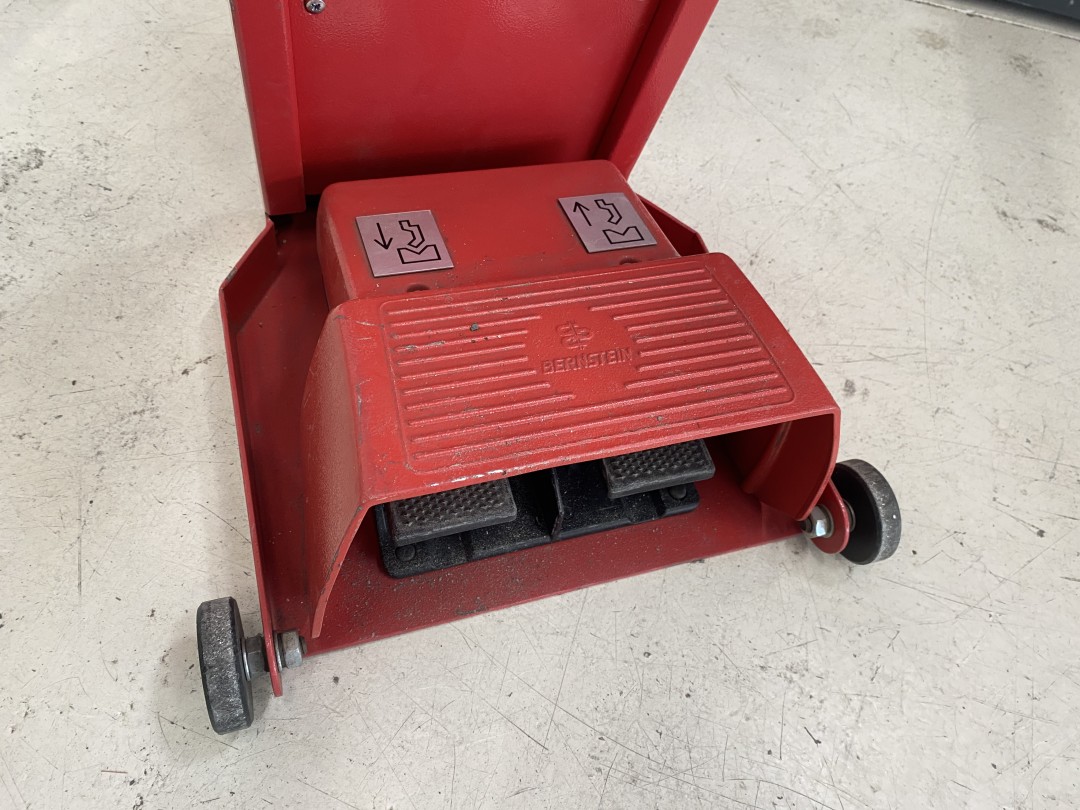

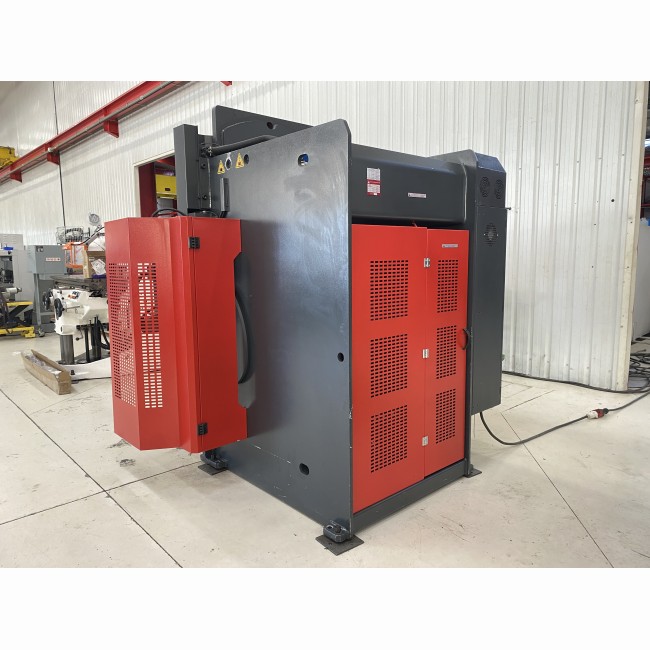

  • Equipement électrique : Armoire Télémécanique Variateur ESA Système de sécurité : La machine ayant reçu un certificat CE de type, n’intègre que des éléments de sécurité de la plus haute qualité. La pédale 3 positions, les portes latérales et arrières ainsi que les arrêts d’urgence sont gérés par un module de sécurité Télémécanique type PREVENTA.

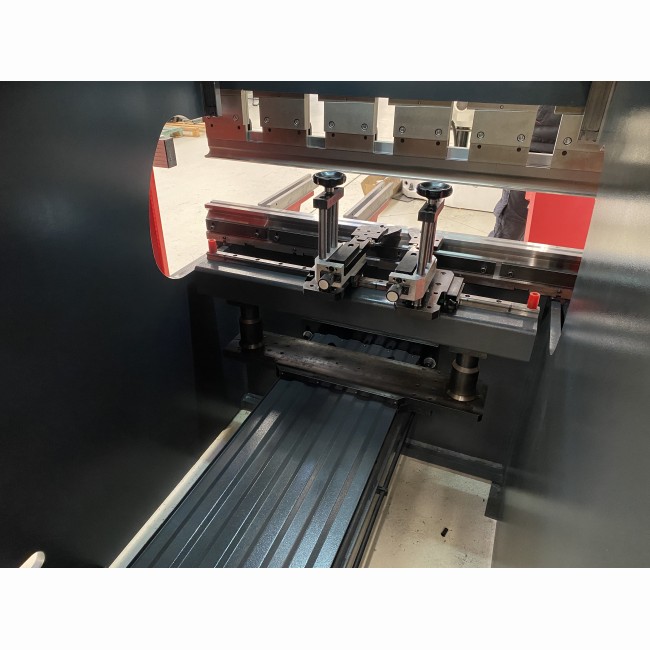

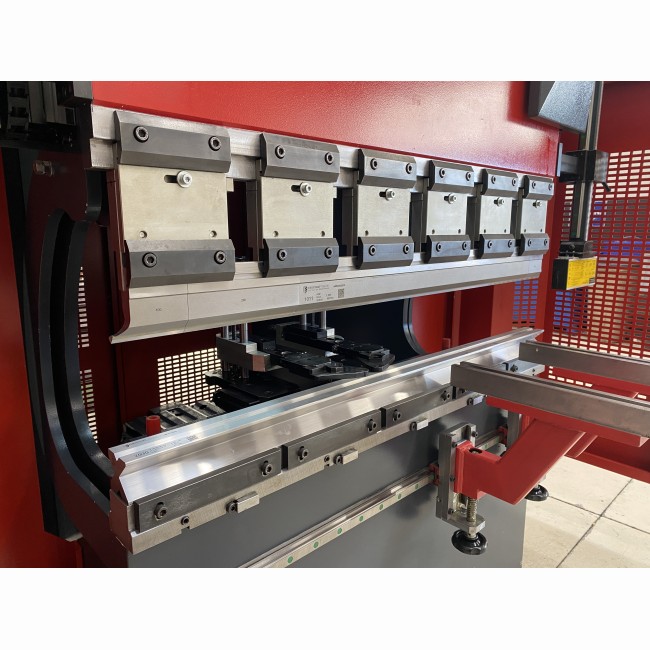

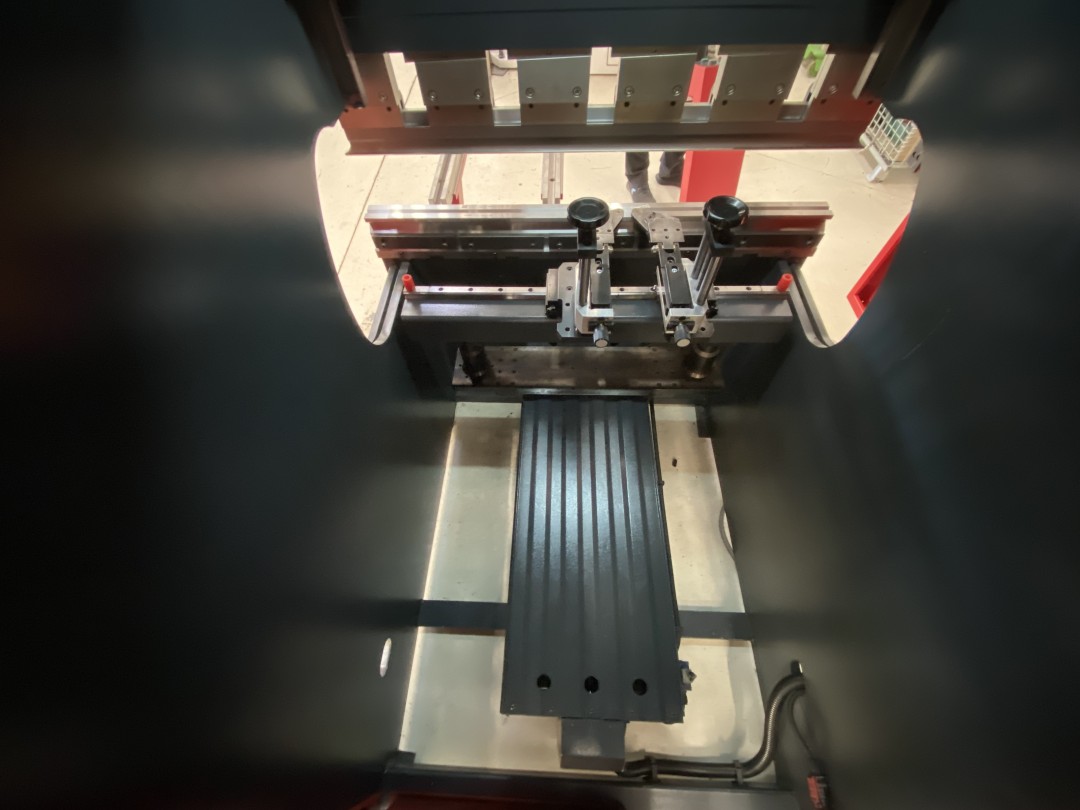

  • OUTILLAGE : Fixation des poinçons type Promecam avec clavette de sécurité. Table pour matrices type Promecam.

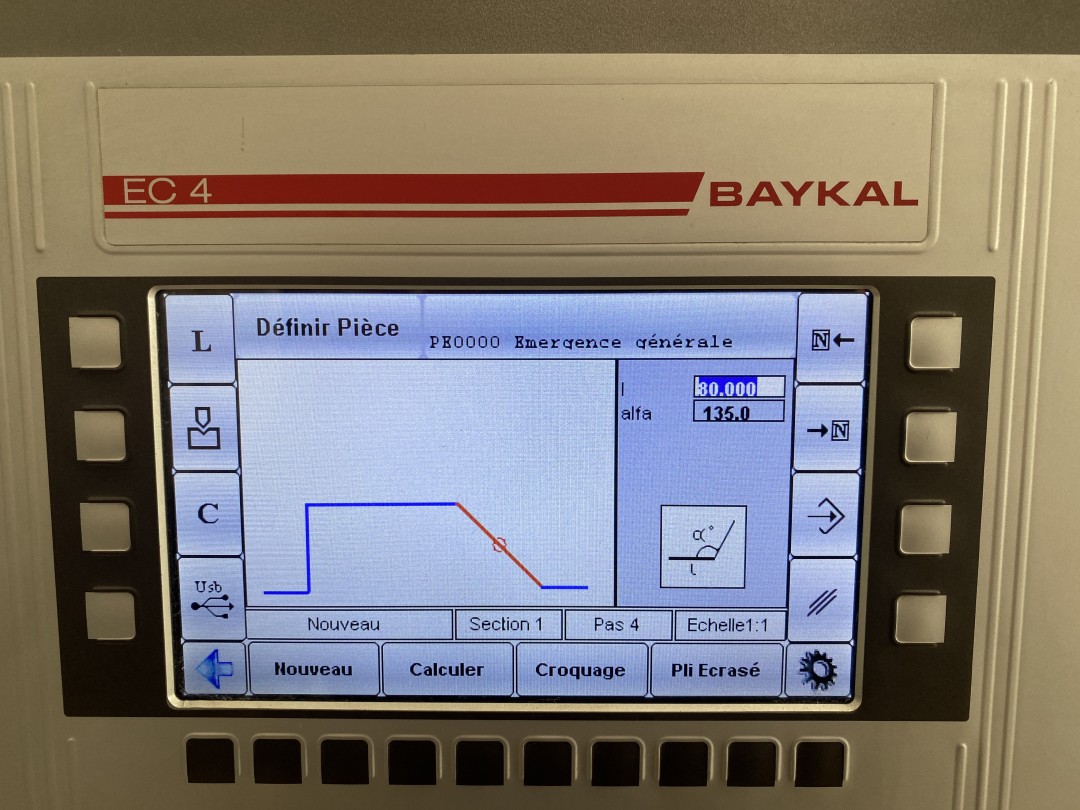

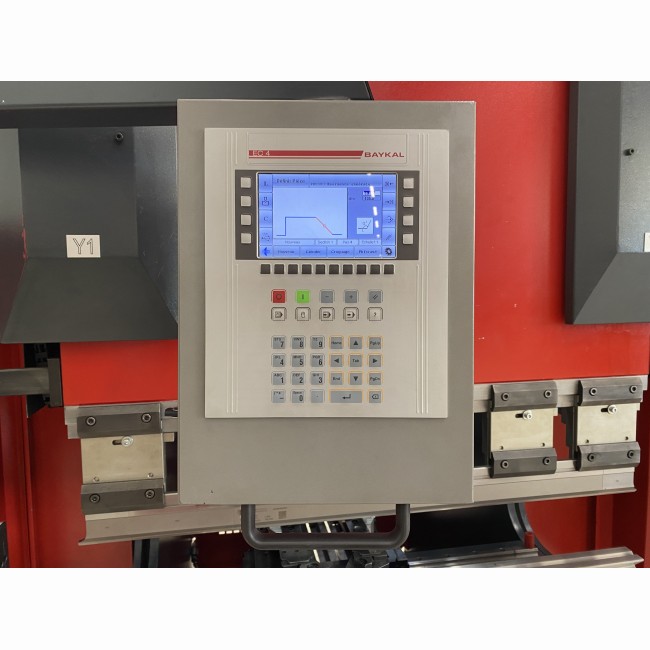

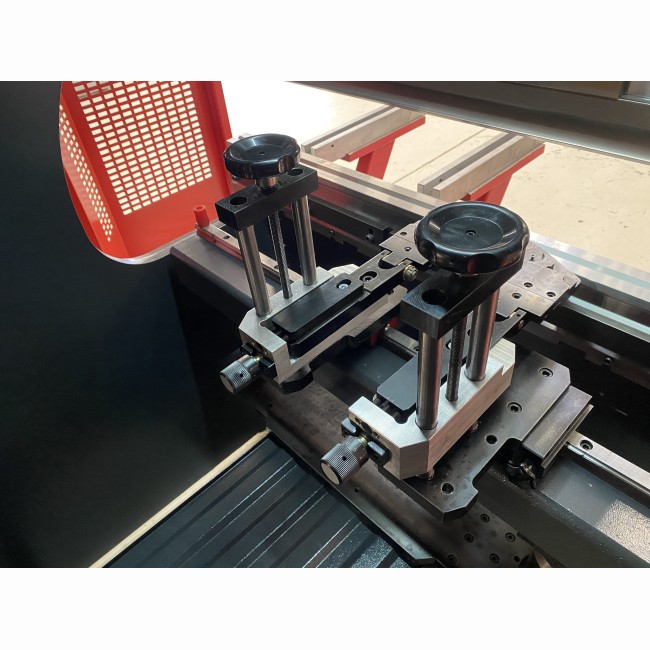

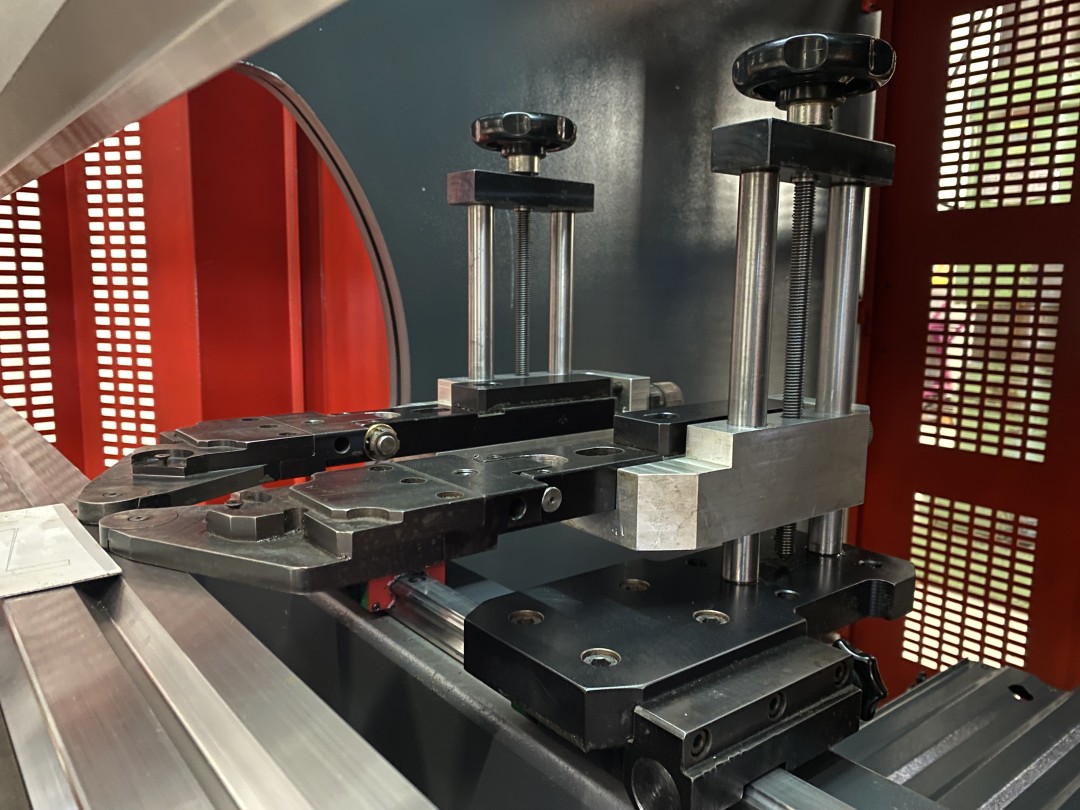

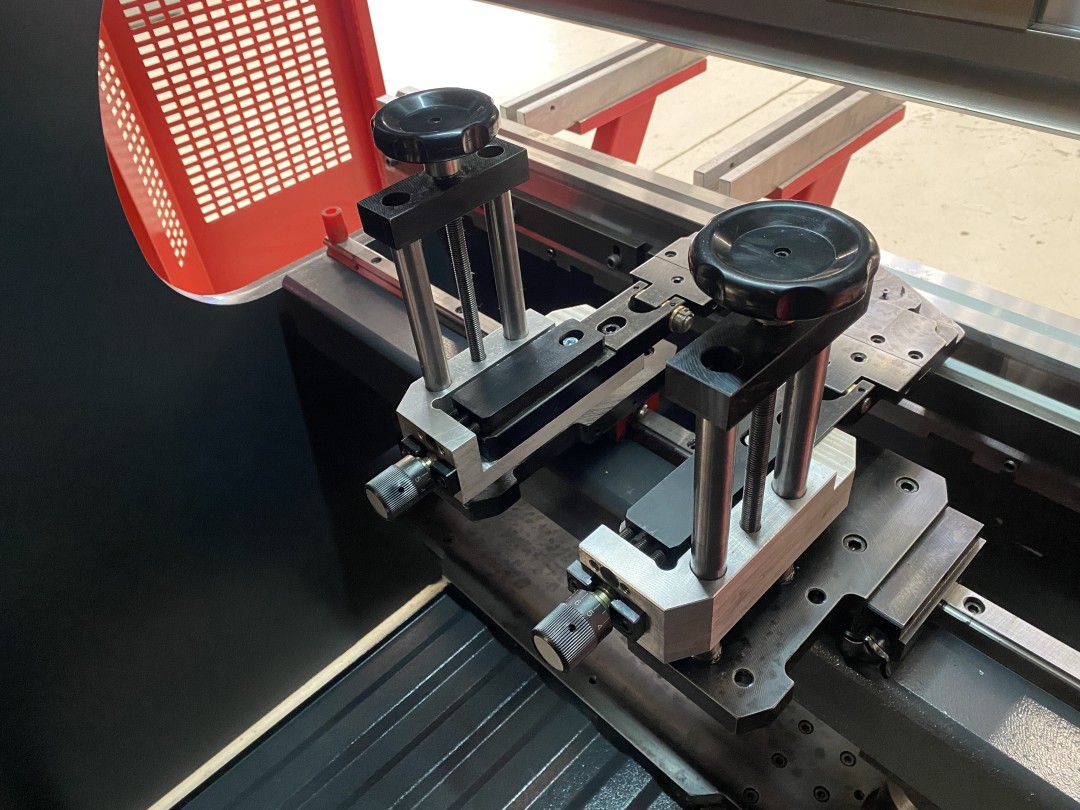

  • COMMANDE NUMERIQUE ESA EC-4 • Commande numérique non graphique contrôle 3 axes Axe du vérin Y1-Y2 axe X avec 2 doigts de butée

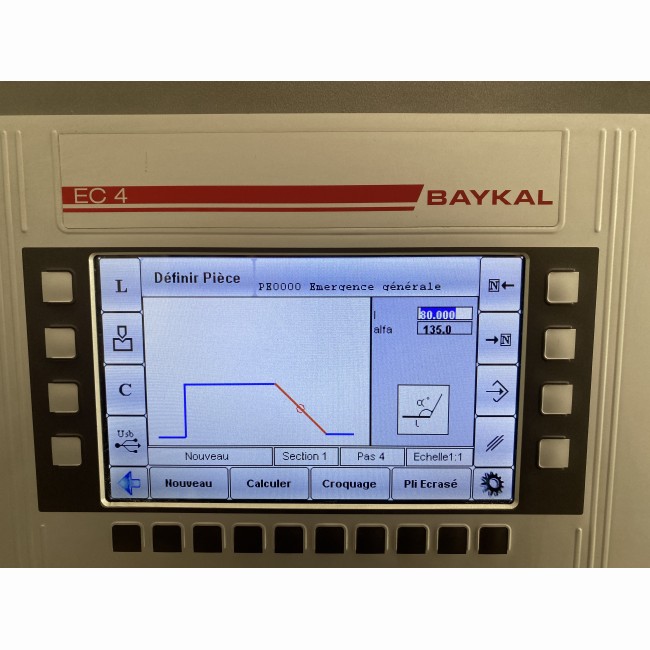

    • 2D rédacteur graphique pour la saisie de données d'outils
    • Programmation de la position des outils avec les contrôles automatiques, calcul automatique de la position du R, tonnage de pliage et croquage.
    • Capacité de mémoire élevée pour les étapes de programme et les données d'outillage (capacités de 7000 programmes et 80-steps programmant dans chaque programme de pliage)
    • Capacités du pliage graphique par un logiciel installé sur un ordinateur (des dossiers de pliages graphiques peuvent être transférés au contrôleur USB)
    • Le pliage est programmable avec l'angle direct ou dans des dimensions absolues. Pour chaque programme de commande numérique par ordinateur, les fonctions programmables et/ou calculées incluent :
      • la longueur/épaisseur de pliage
      • le choix de la matière
      • le choix usinant
      • la méthode de pliage
      • la position mute
      • le point mort haut,
      • la pression force/vitesse

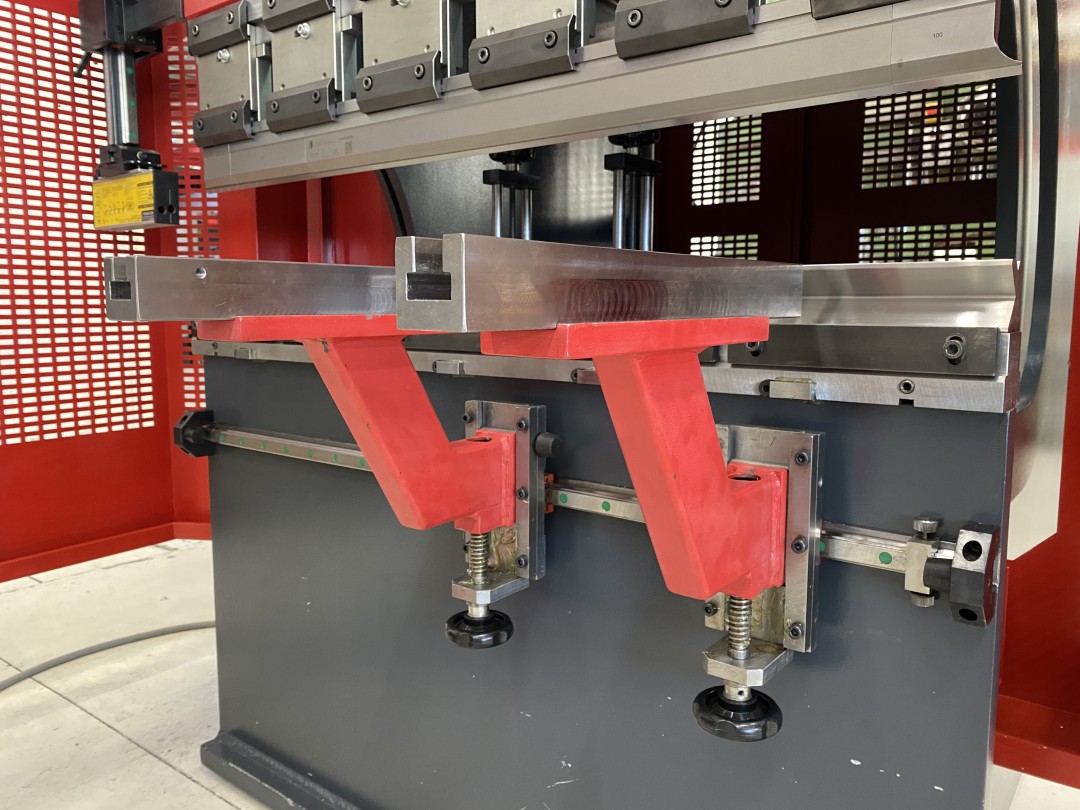

      • le déplacement par avance et recul de la butée
      • temps fin de pli
      • retarde le temps de décompression
      • la vitesse de décompression
      • l'ajustement d'inclinaison
      • corrections des axes Y
      •
      • Fonctionnement manuel des axes de la butée

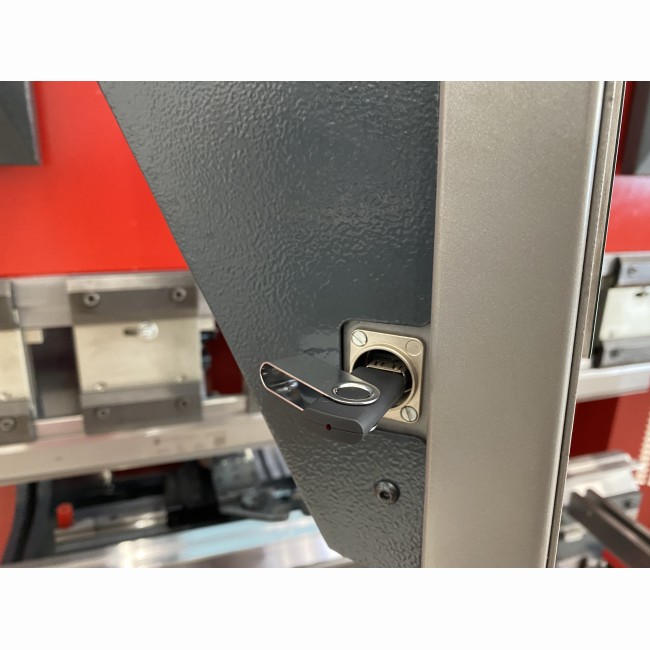

      • Stockage de mémoire sur le disque instantané d'USB (l'information pour le dessus et les outils et les programmes du fond).
    • Fonctionnement manuel des axes de la butée
    • Fonctionnement manuel des axes de la butéeFonctionnement manuel des axes de la butée
    • Stockage de mémoire sur le disque instantané d'USB (l'information pour le dessus et les outils et les programmes du fond).

Avantages

AVANTAGES

1)  Sa construction mécano-soudée très rigide :
- Guidages du coulisseau de grande longueur, avec glissières synthétiques.
- Table inférieure étroite, compatible avec l’option bombage de table.
- Coulisseau dégagé, permettant la réalisation de pièces encombrantes et complexes.
- Réservoir hydraulique étroit, soudé dans la partie supérieure des montants, pour dégager au maximum la zone de travail.

2  ) Son système de mesure :
- Sur la partie extérieure de chaque montant est montée la tête de lecture d’une règle optique de mesure de marque HEIDENHAIN, qui est elle-même fixée au coulisseau.
- La distance table-coulisseau est mesurée sur chaque côté à plus ou moins 0,01 mm.

3)  Son groupe hydraulique de marque REXROTH ou BOSCH :
- Unité compacte dont le niveau acoustique est remarquablement bas, montée loin de la zone de travail. Tuyauterie réduite au minimum.
- Pompe haute pression à engrenages à débit constant. Filtre haute pression avec cartouche interchangeable.
- Ajustement automatique de la pression de travail par la commande numérique, en fonction des données matière et outils, avec un limiteur de pression mécanique.
- Les vérins sont usinés dans la masse, avec éléments hydrauliques modulaires. Joints et guidages de très grande qualité.
- Liaison coulisseau – tiges de pistons assurée par des rotules, permettant
l’inclinaison du coulisseau (maximum 5 mm / mètre).

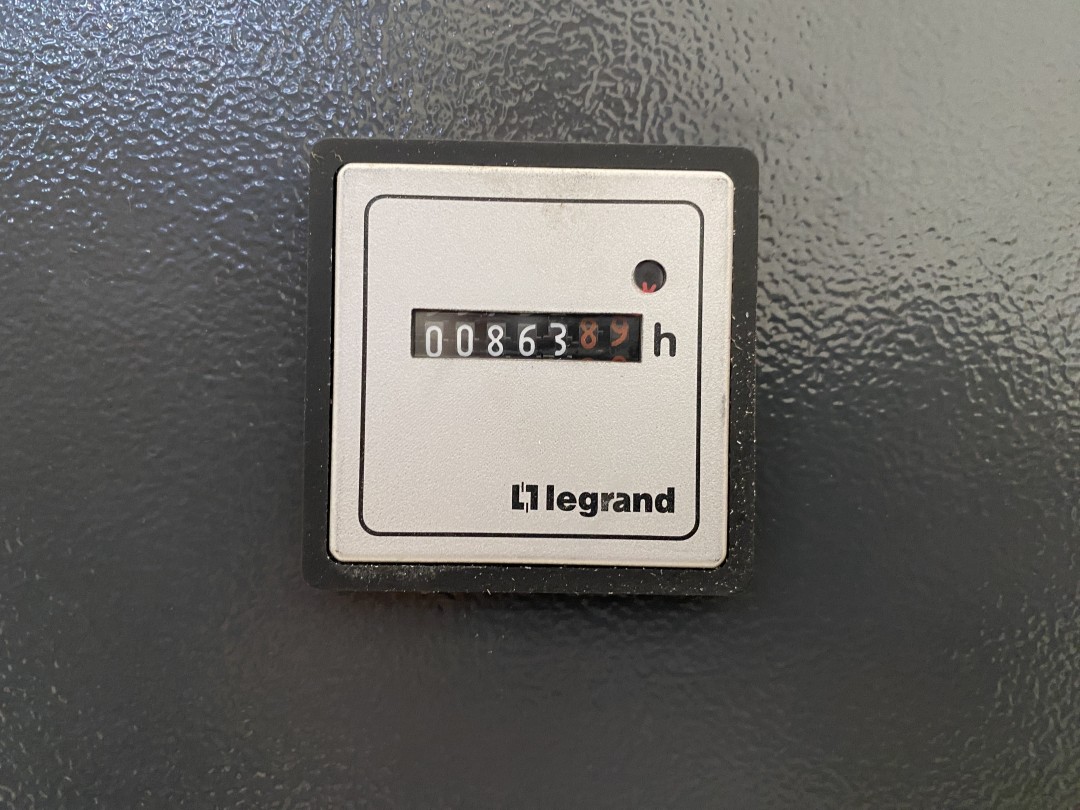

4) Ses Equipements électriques :
- Armoire Télémécanique,Legrand ou schneider electrique

5 ) Sa Commande numérique ESA

6)  Son Système de sécurité :
La machine ayant reçu un certificat CE de type, n’intègre que des éléments de sécurité de la plus haute qualité.

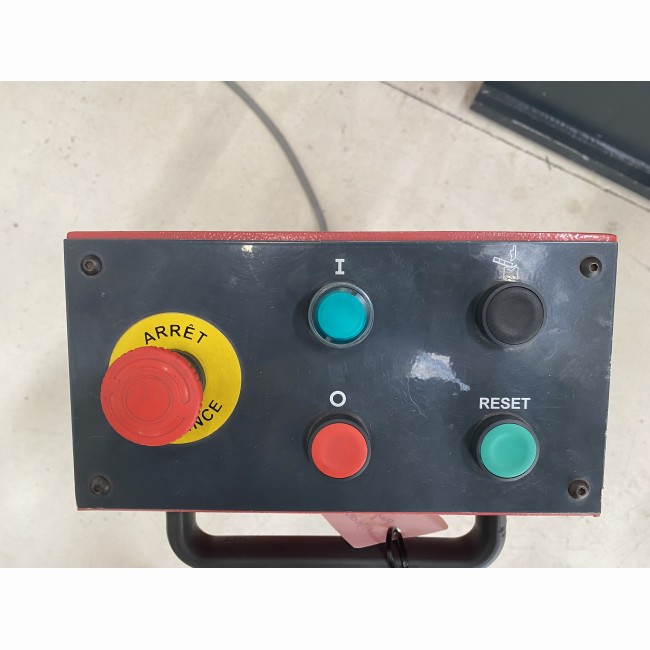

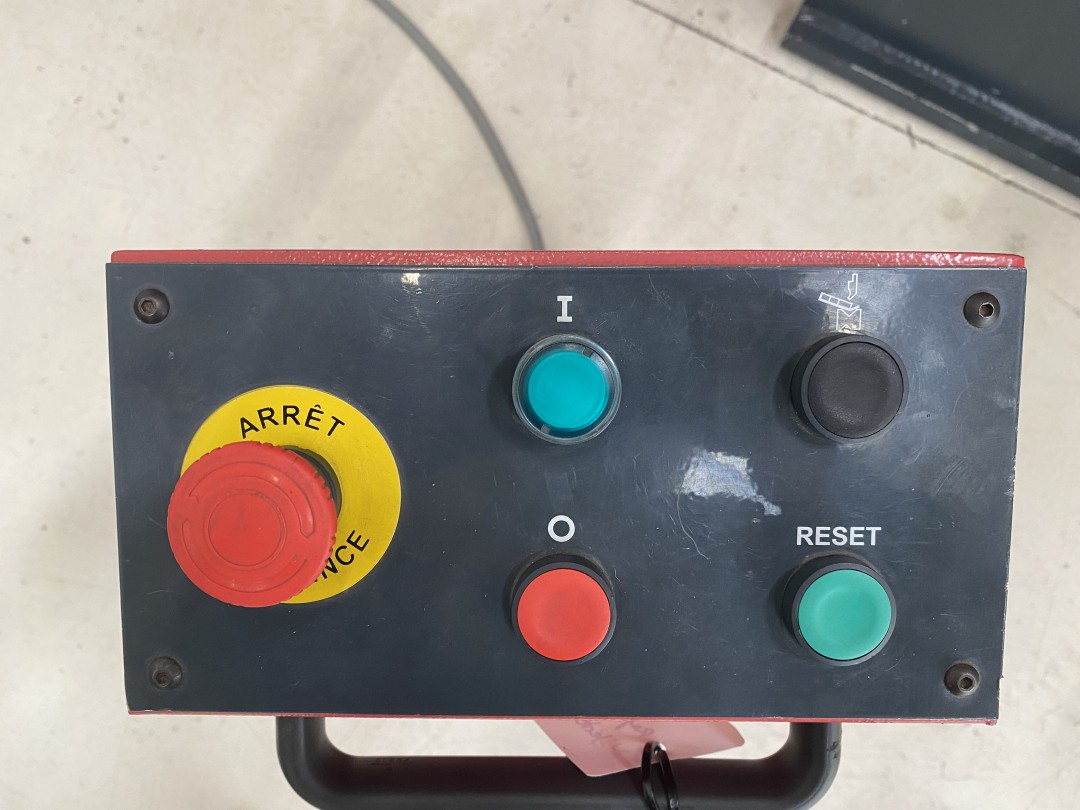

La pédale 3 positions (avec arrêt d'urgence intégrés), les portes latérales et arrières ainsi que les arrêts d’urgence sont gérés par un module de sécurité Télémécanique type PREVENTA.

7) Son type d'outillage:
-Fixation des poinçons type Promecam avec clavette de sécurité.
-Table pour matrices type Promecam.
1 ligne de poinçon et de matrice sont à choisir dans notre catalogue ARROW (à la place de l’outillage standard décrit ci-après)

En option : possibilité de prévoir l’usinage du coulisseau et de préparer la table , pour le montage d’outils différents.


Outillage fourni en standard avec la machine :
1 Ligne de poinçon pied-de biche réf. 1011 – 100 T/m – Angle 88°
1 Caisson auto-centré largeur 60 mm
1 Ligne de matrice multivés auto-centré réf. 2030 – Vés de 16 – 22 – 35 mm – 50 à 88°

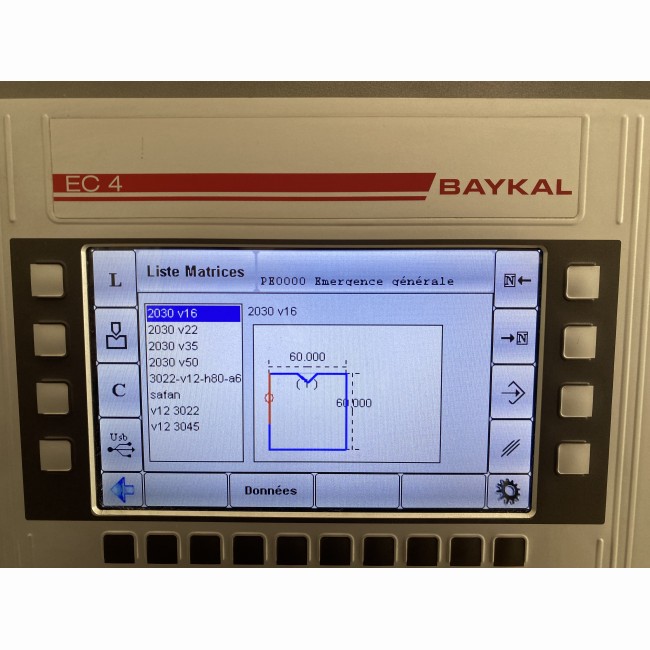

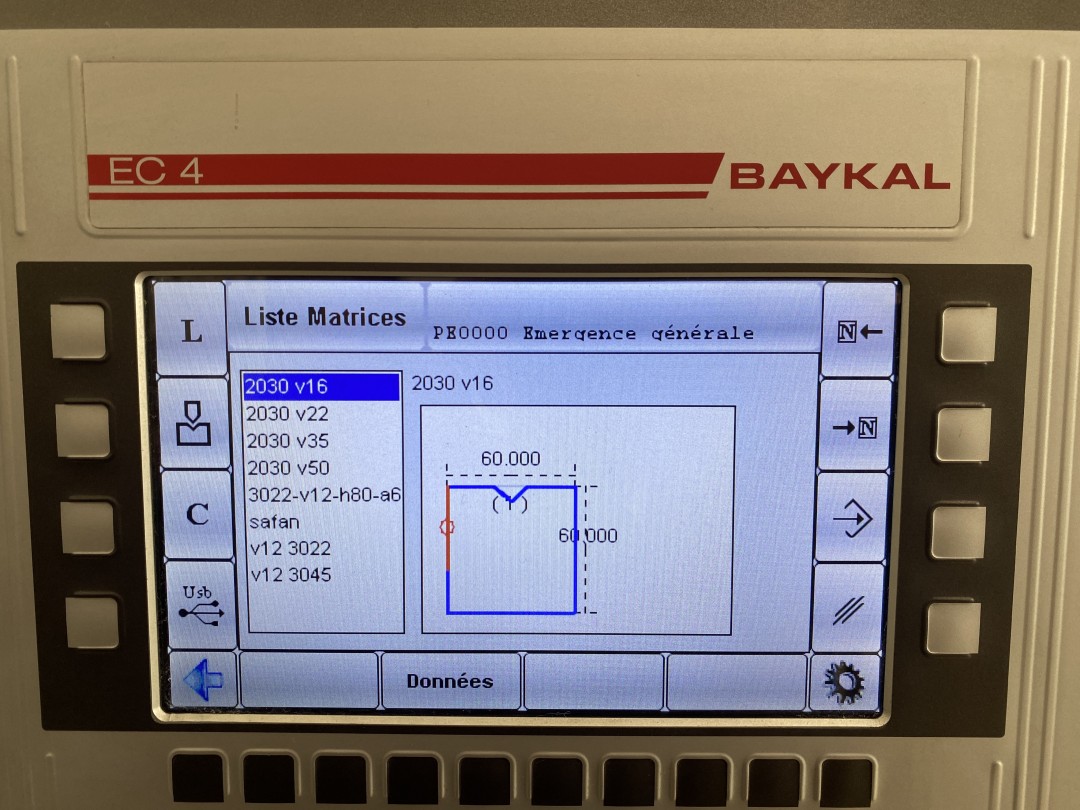

CN ESA EC4

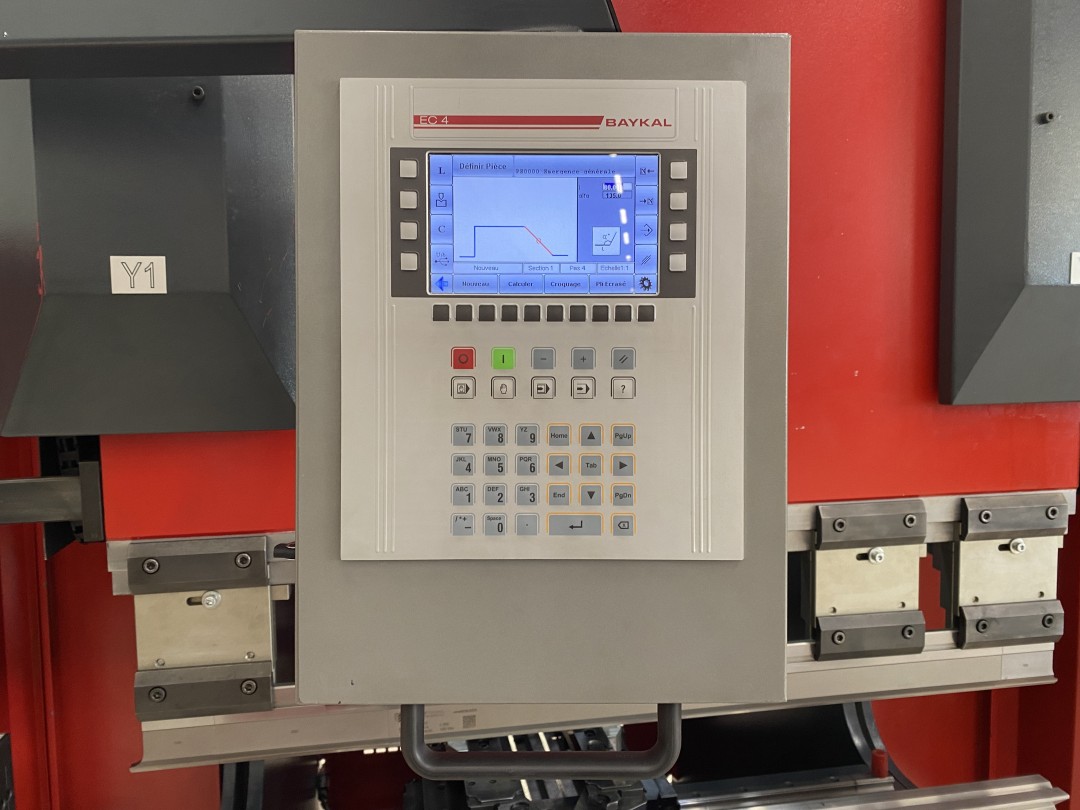

COMMANDE NUMERIQUE ESA EC-4

•    Commande numérique non graphique contrôle 4 axes
Axe du vérin Y1-Y2
axe X avec 2 doigts de butée et axe R
•    2D rédacteur graphique pour la saisie de données d'outils
•    Programmation de la position des outils avec les contrôles automatiques, calcul automatique de la position du R, tonnage de pliage et croquage.
•    Capacité de mémoire élevée pour les étapes de programme et les données d'outillage (capacités de 7000 programmes et 80-steps programmant dans chaque programme de pliage)
•    Capacités du pliage graphique par un logiciel installé sur un ordinateur (des dossiers de pliages graphiques peuvent être transférés au contrôleur USB) .

•    Le pliage est programmable avec l'angle direct ou dans des dimensions absolues.
Pour chaque programme de commande numérique par ordinateur, les fonctions programmables et/ou calculées incluent :
-la longueur/épaisseur de pliage,
-le choix de la matière,
-la méthode de pliage,
-la position mute,
-le point mort haut,
-la pression force/vitesse,
-le déplacement avance et recul de la butée,
-temps fin de pli,
-retarde le temps de décompression, la vitesse de décompression, l'ajustement d'inclinaison, corrections des axes Y1 Y2 X et R
•    Fonctionnement manuel des axes de la butée
•    16 langues sélectionnables

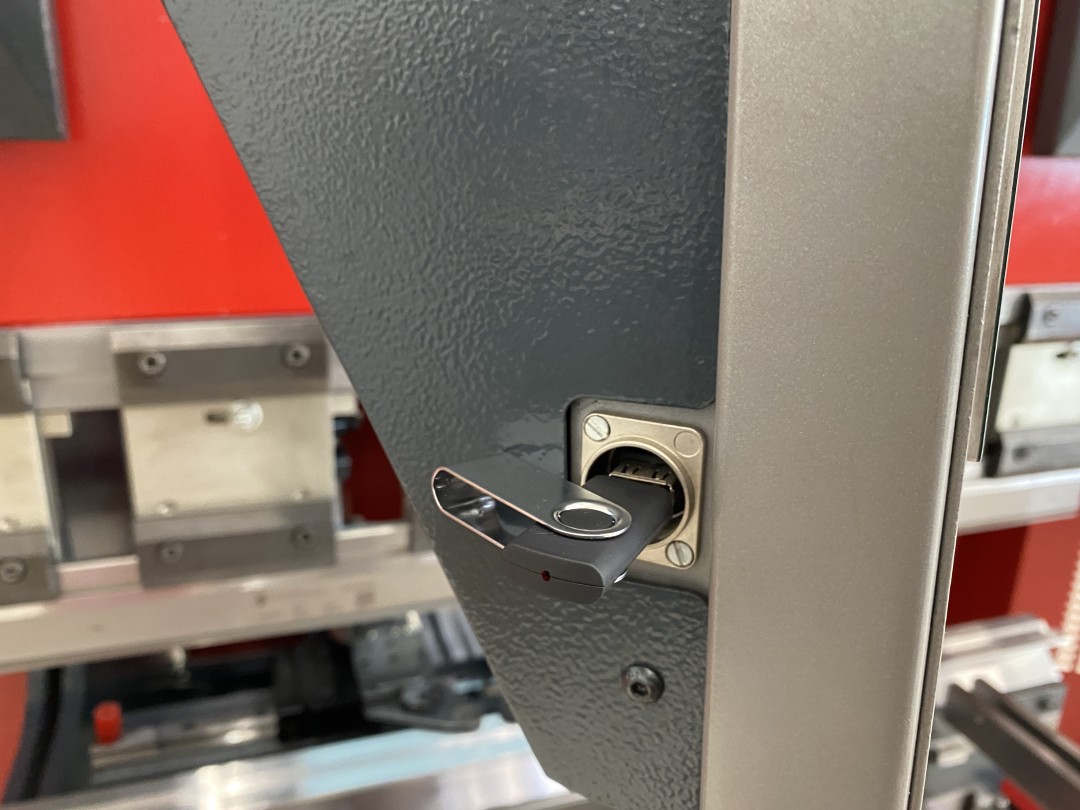

•    Stockage de mémoire sur le disque instantané d'USB (l'information pour le dessus et les outils et les programmes du fond).



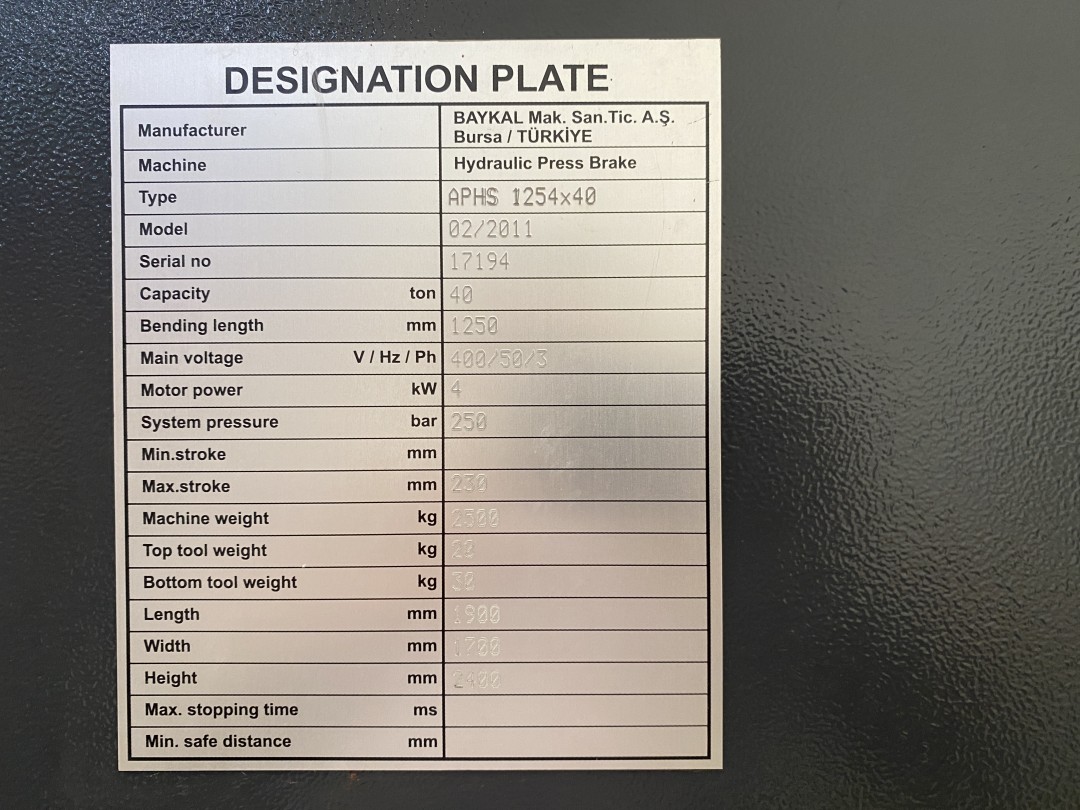

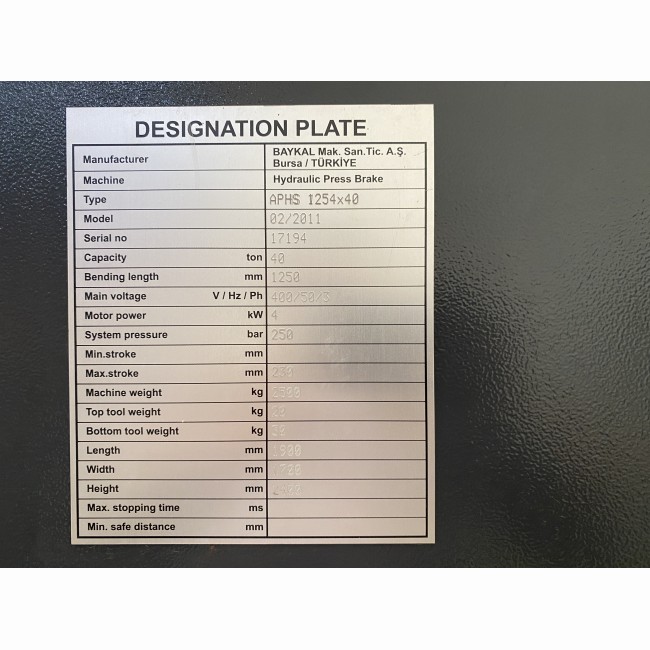

Caractéristiques techniques

APHS-B 1254x40
Commande numériqueESA EC4
Ecran tactile (Oui / Non / option)Non
Graphique (Oui / Non / option)Non
Nombre d’axes3
Puissance maxi. (T)40
Longueur maxi de pliage (mm)1250
Passage entre montants (mm)1070
Profondeur du col de cygne (mm)430
Hauteur de travail (mm)800
Distance maxi entre la table et le coulisseau (mm)455
Course du coulisseau (Y1 / Y2) (mm)230
Course de la butée arriere (X) (mm)750
Course de la butée arriere (R) (manuel) (mm)160
Type de montagePromecam
Systeme de securitéakas
Vitesse d’approche (mm /s)100
Vitesse de travail (mm /s)10
Vitesse de retour (mm /s)100
Largeur de la table (mm)60
Fosse (Oui / non)non
Alimentation électrique380 V 50Hz 3 Phases

Equipements

APHS-B 1254x40
Outillagestandard Promecam

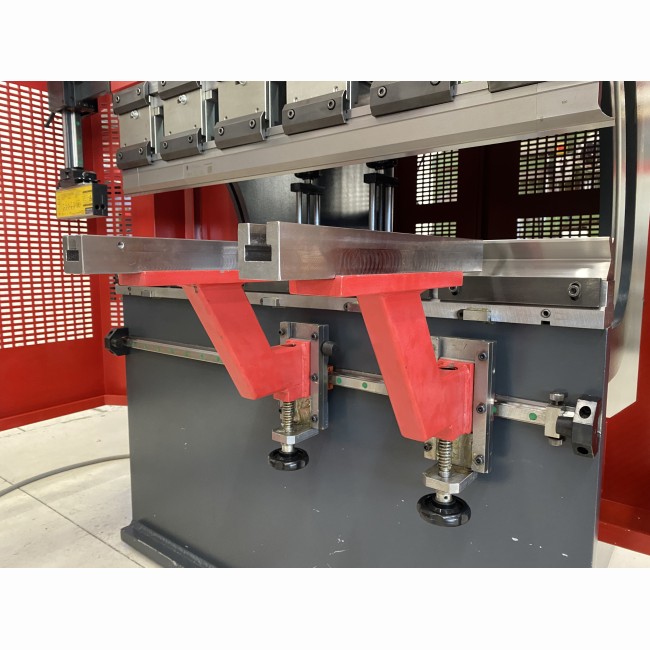

Bras de support avant2

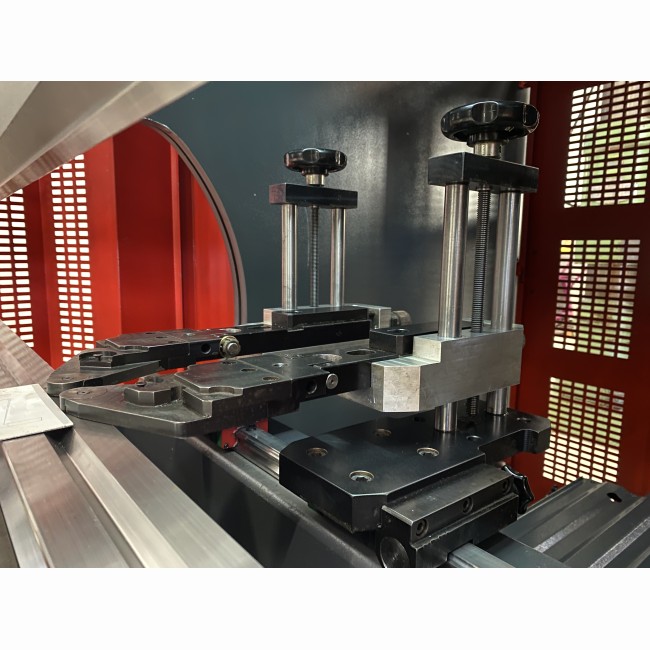

Nombre de doigts de butées2

Données de la machine

APHS-B 1254x40
Encombrement (L x l x H) (mm)1900 x 1700 x 2400
Poids (kg)2500
