Presse plieuse hydraulique a commande numerique Retour à la page précédente

APHS 2104x60
APHS 2104x60
APHS 2104x60
APHS 2104x60
APHS 2104x60

ADFORM - APHS 2104x60 - 0006463

Désignation : APHS 2104x60

Référence DMO : 0006463

Marque : ADFORM

Neuf

En stock



   Fiche technique ADFORM - APHS 2104x60 - 0006463


Renseignements ADFORM - APHS 2104x60 - 0006463

DESCRIPTIF

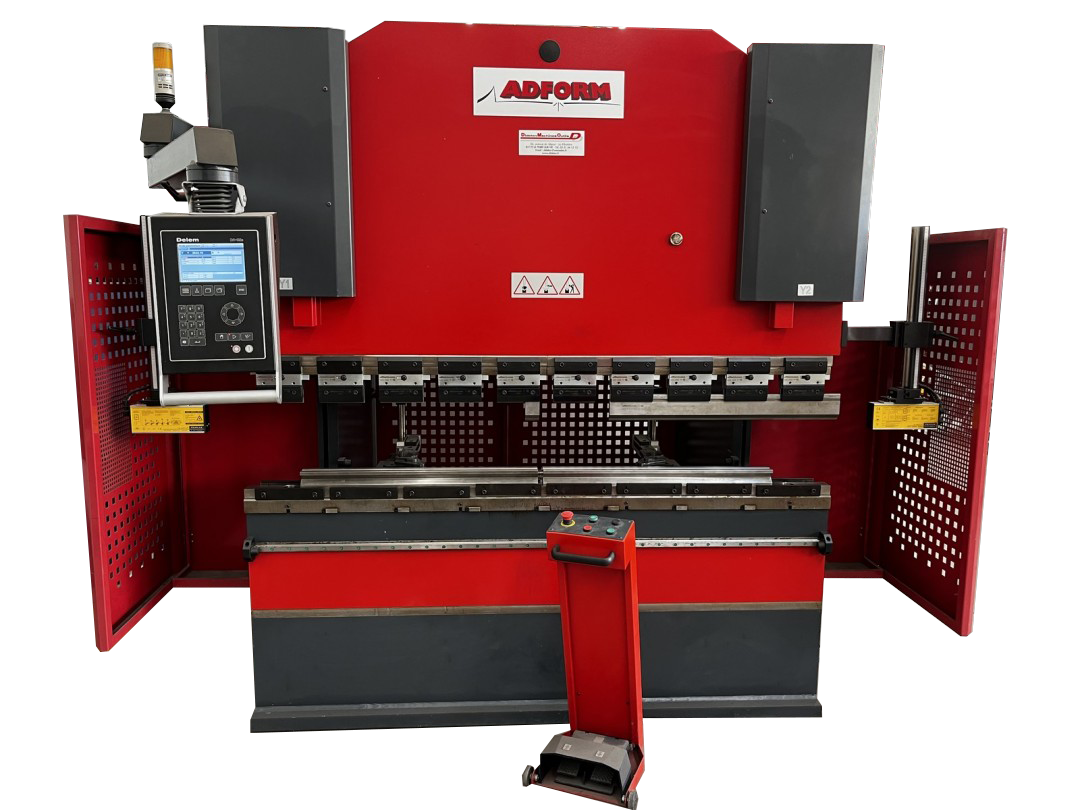

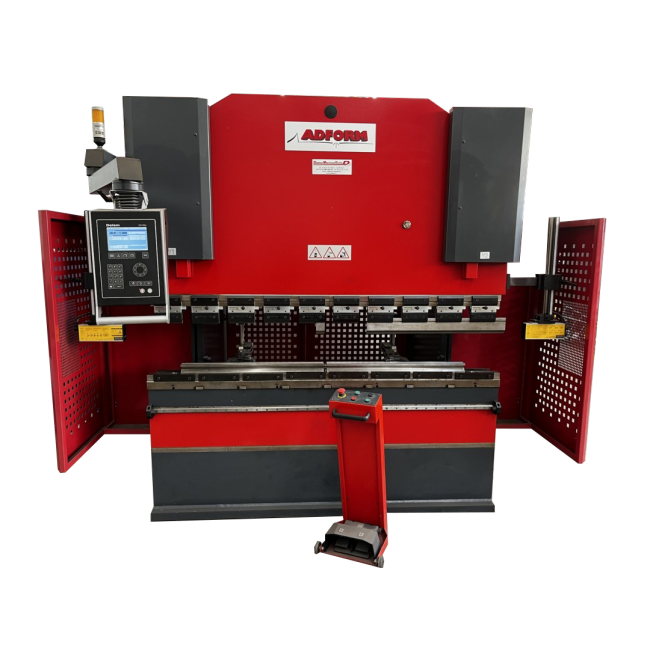

Presse plieuse hydraulique à commande numérique ADFORM

Longueur 2100mm

Puissance 60T

Commande numérique DELEM DA52s

Nombre d’axes : 3 (Y1 / Y2 / X)

Cette machine se caractérise par

1)  Sa construction mécano-soudée très rigide :
- Guidages du coulisseau de grande longueur, avec glissières synthétiques.
- Table inférieure étroite, compatible avec l’option bombage de table.
- Coulisseau dégagé, permettant la réalisation de pièces encombrantes et complexes.
- Réservoir hydraulique étroit, soudé dans la partie supérieure des montants, pour dégager au maximum la zone de travail.

2  ) Son système de mesure :
- Sur la partie extérieure de chaque montant est montée la tête de lecture d’une règle optique de mesure de marque HEIDENHAIN, qui est elle-même fixée au coulisseau.
- La distance table-coulisseau est mesurée sur chaque côté à plus ou moins 0,01 mm.

3)  Son groupe hydraulique de marque REXROTH ou BOSCH :
- Unité compacte dont le niveau acoustique est remarquablement bas, montée loin de la zone de travail. Tuyauterie réduite au minimum.
- Pompe haute pression à engrenages à débit constant. Filtre haute pression avec cartouche interchangeable.
- Ajustement automatique de la pression de travail par la commande numérique, en fonction des données matière et outils, avec un limiteur de pression mécanique.
- Les vérins sont usinés dans la masse, avec éléments hydrauliques modulaires. Joints et guidages de très grande qualité.
- Liaison coulisseau – tiges de pistons assurée par des rotules, permettant
l’inclinaison du coulisseau (maximum 5 mm / mètre).

4) Ses Equipements électriques :

- Armoire Télémécanique,Legrand ou schneider electrique

5 )  Sa simplicité d’utilisation de la commande numérique

6)  Son Système de sécurité :

La machine ayant reçu un certificat CE de type, n’intègre que des éléments de sécurité de la plus haute qualité.
La pédale 3 positions (avec arrêt d'urgence intégrés), les portes latérales et arrières ainsi que les arrêts d’urgence sont gérés par un module de sécurité Télémécanique type PREVENTA.

7) Son type d'outillage:

-Fixation des poinçons type Promecam avec clavette de sécurité.
-Table pour matrices type Promecam.

Outillage fourni en standard avec la machine :
1 Caisson auto-centré largeur 60 mm

Caractéristiques techniques

APHS 2104x60
Commande numériqueDelem DA52s
Nombre d’axes3 axes Y1 / Y2 / X
Puissance maxi. (T)60
Longueur maxi de pliage (mm)2100
Passage entre montants (mm)1600
Profondeur du col de cygne (mm)350
Hauteur de travail (mm)860
Distance maxi entre la table et le coulisseau (mm)455
Course du coulisseau (Y1 / Y2) (mm)210
Course de la butée arriere (X) (mm)1000
Type de montage (mm)promecam
Vitesse d’approche (mm /s)10 (sans laser) 150 (avec laser)
Vitesse de travail (mm /s)10
Vitesse de retour (mm /s)80
Largeur de la table (mm)90
Alimentation électrique3 phases + T + N

Equipements

APHS 2104x60
outillageun poincon a 88° et matrice multivé en standard
Bras de support avant2 en standard
Nombre de doigts de butées2 en standard
Commande numérique DELEMA 51

Données de la machine

APHS 2104x60
Encombrement (L x l x H) (mm)2600x 1700 x 2350
Poids (kg)5500
