Presse plieuse hydraulique a commande numerique Retour à la page précédente

APHS-LASER 4106x150
APHS-LASER 4106x150
APHS-LASER 4106x150
APHS-LASER 4106x150
APHS-LASER 4106x150

ADFORM - APHS-LASER 4106x150 - 0009821

Désignation : APHS-LASER 4106x150

Référence DMO : 0009821

Marque : ADFORM

Occasion

En stock



   Fiche technique ADFORM - APHS-LASER 4106x150 - 0009821


Renseignements ADFORM - APHS-LASER 4106x150 - 0009821

DESCRIPTIF

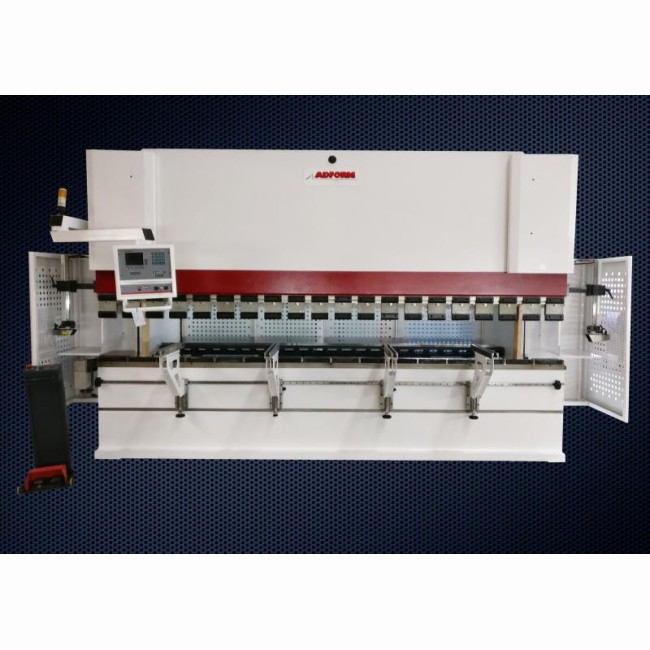

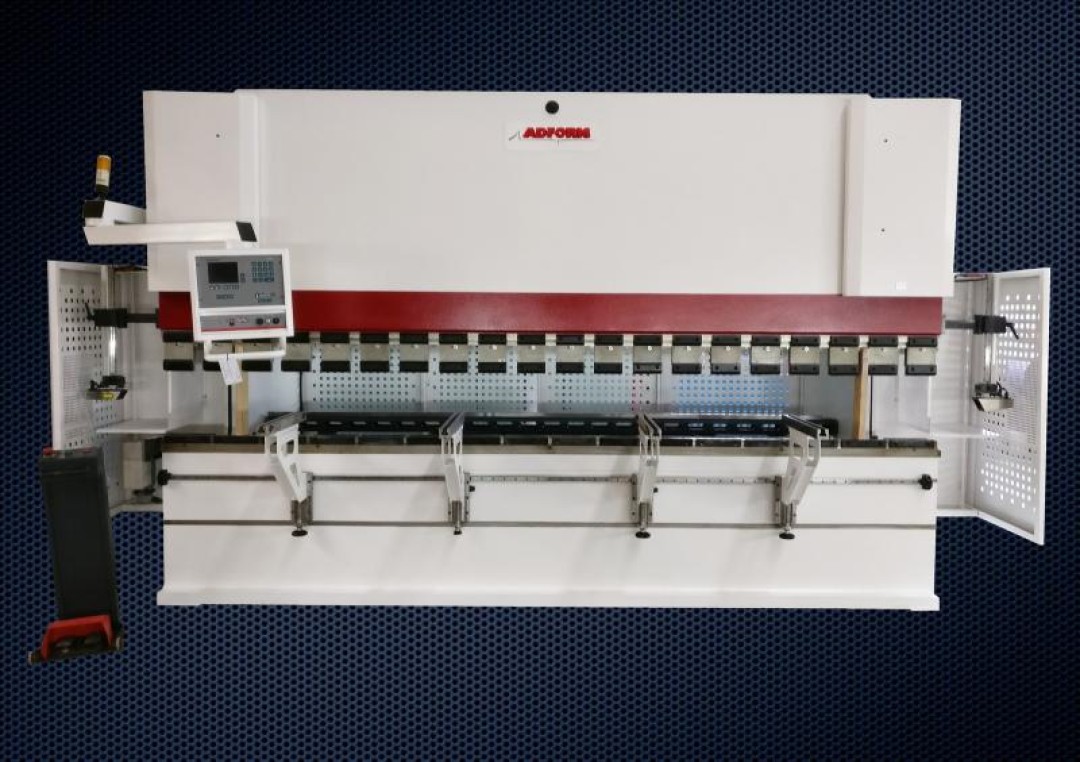

Presse plieuse hydraulique à commande numérique ADFORM

Longueur 4100mm

Puissance 150T

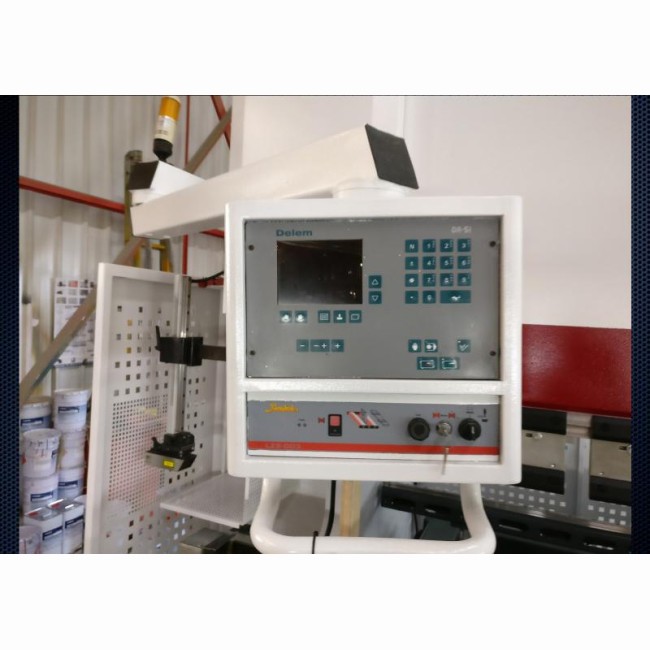

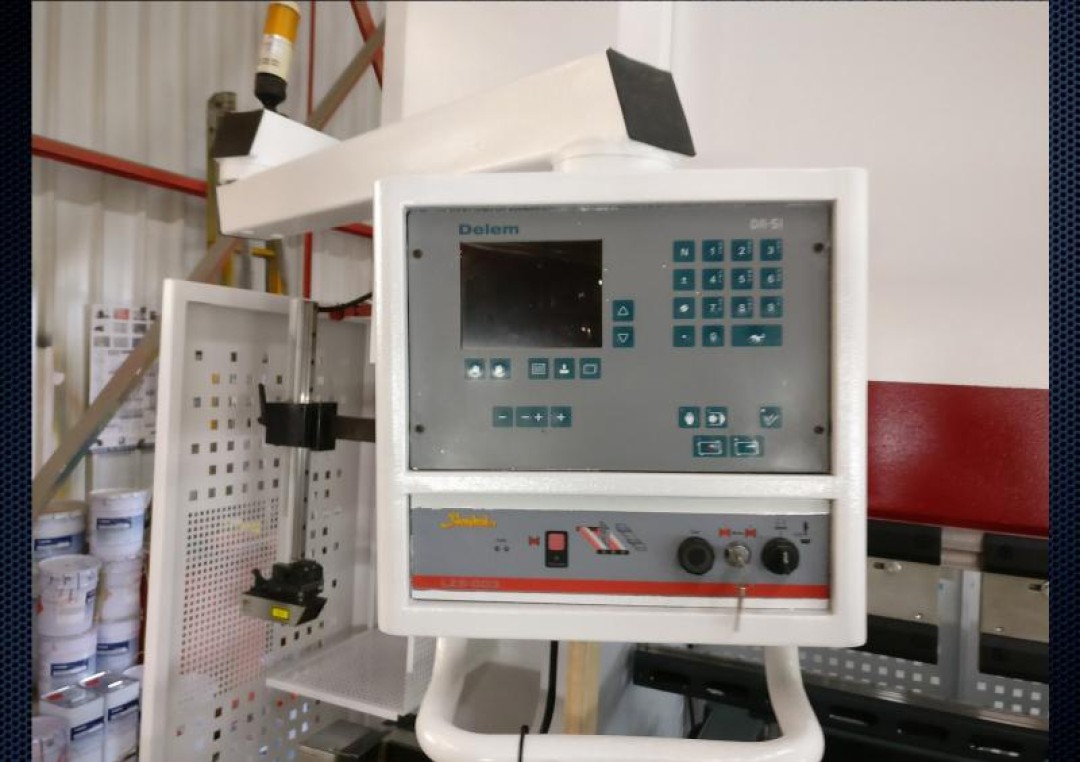

Commande numérique DELEM DA51

Nombre d’axes : 4 (Y1 / Y2 / X / R)

Cette machine se caractérise par

1)  Sa construction mécano-soudée très rigide :
- Guidages du coulisseau de grande longueur, avec glissières synthétiques.
- Table inférieure étroite, compatible avec l’option bombage de table.
- Coulisseau dégagé, permettant la réalisation de pièces encombrantes et complexes.
- Réservoir hydraulique étroit, soudé dans la partie supérieure des montants, pour dégager au maximum la zone de travail.

2  ) Son système de mesure :
- Sur la partie extérieure de chaque montant est montée la tête de lecture d’une règle optique de mesure de marque HEIDENHAIN, qui est elle-même fixée au coulisseau.
- La distance table-coulisseau est mesurée sur chaque côté à plus ou moins 0,01 mm.

3)  Son groupe hydraulique de marque REXROTH ou BOSCH :
- Unité compacte dont le niveau acoustique est remarquablement bas, montée loin de la zone de travail. Tuyauterie réduite au minimum.
- Pompe haute pression à engrenages à débit constant. Filtre haute pression avec cartouche interchangeable.
- Ajustement automatique de la pression de travail par la commande numérique, en fonction des données matière et outils, avec un limiteur de pression mécanique.
- Les vérins sont usinés dans la masse, avec éléments hydrauliques modulaires. Joints et guidages de très grande qualité.
- Liaison coulisseau – tiges de pistons assurée par des rotules, permettant
l’inclinaison du coulisseau (maximum 5 mm / mètre).

4) Ses Equipements électriques :

- Armoire Télémécanique,Legrand ou schneider electrique

5 )  Sa simplicité d’utilisation de la commande numérique

6)  Son Système de sécurité :

La machine ayant reçu un certificat CE de type, n’intègre que des éléments de sécurité de la plus haute qualité.
La pédale 3 positions (avec arrêt d'urgence intégrés), les portes latérales et arrières ainsi que les arrêts d’urgence sont gérés par un module de sécurité Télémécanique type PREVENTA.

7) Son type d'outillage:

-Fixation des poinçons type Promecam avec clavette de sécurité.
-Table pour matrices type Promecam.

Outillage fourni en standard avec la machine :
1 Caisson auto-centré largeur 60 mm

Caractéristiques techniques

APHS-LASER 4106x150
Commande numériqueDELEM DA51
Nombre d’axes4 (Y1 / Y2 / X / R
Puissance maxi. (T)150
Longueur maxi de pliage (mm)4050
Passage entre montants (mm)3550
Profondeur du col de cygne (mm)410
Hauteur de travail (mm)880
Distance maxi entre la table et le coulisseau (mm)530
Course du coulisseau (Y1 / Y2) (mm)260
Course de la butée arriere (X) (mm)1000
Type de montageamada promecam

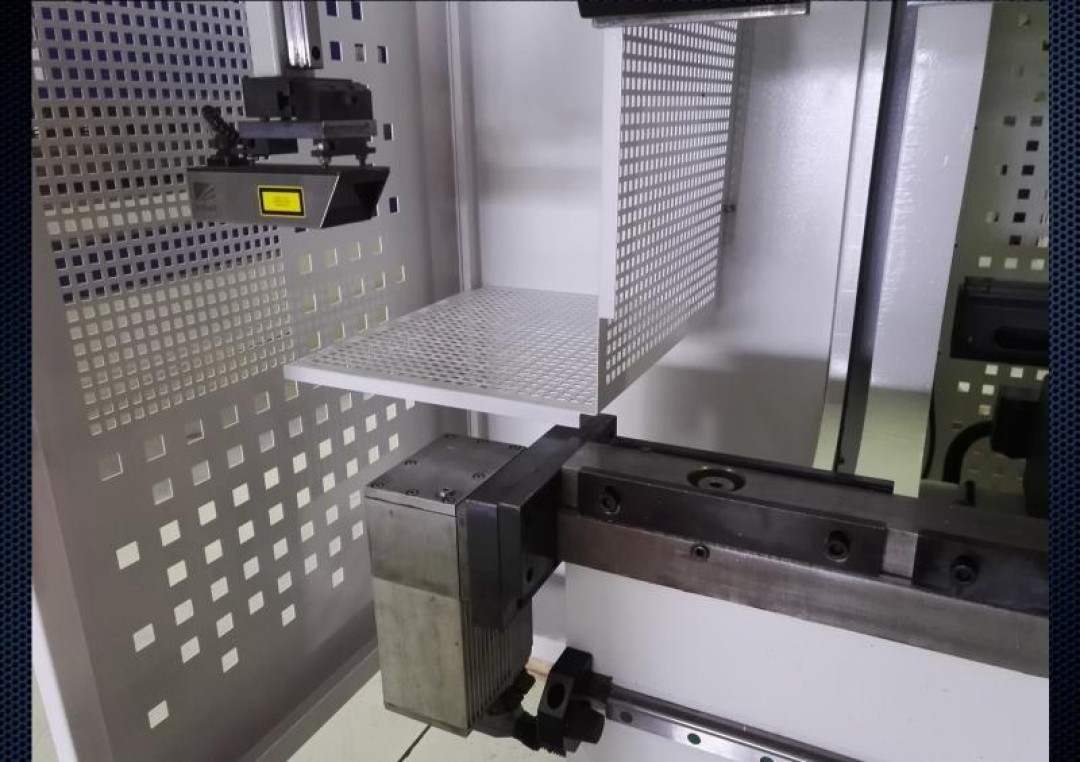

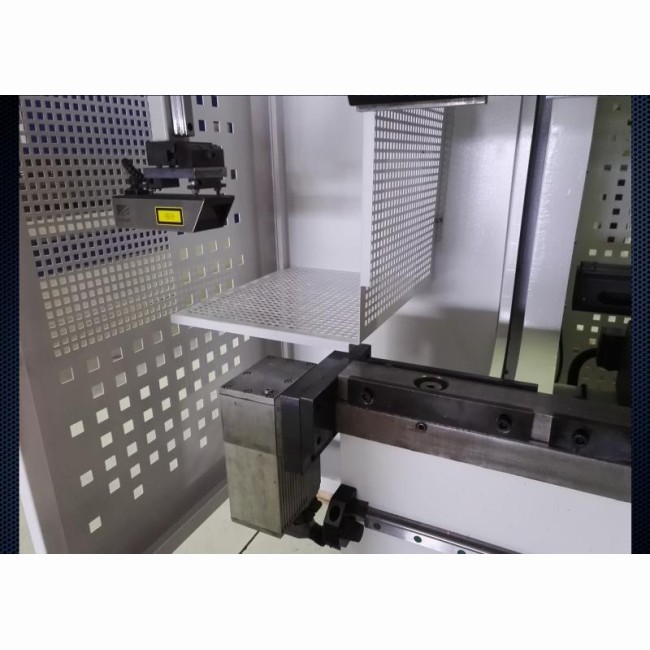

Systeme de securitélaser avant
Vitesse d’approche (mm /s)100
Vitesse de travail (mm /s)10
Vitesse de retour (mm /s)12
Largeur de la table (mm)60
Alimentation électrique400V / 50Hz /
Année2008

Equipements

APHS-LASER 4106x150
Outillage (poincon / matrice)en sus suivant vos plans, matiere...

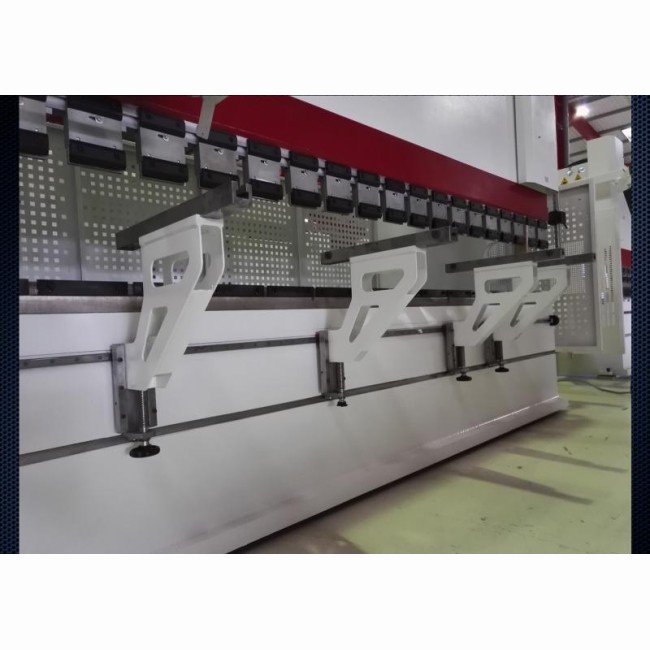

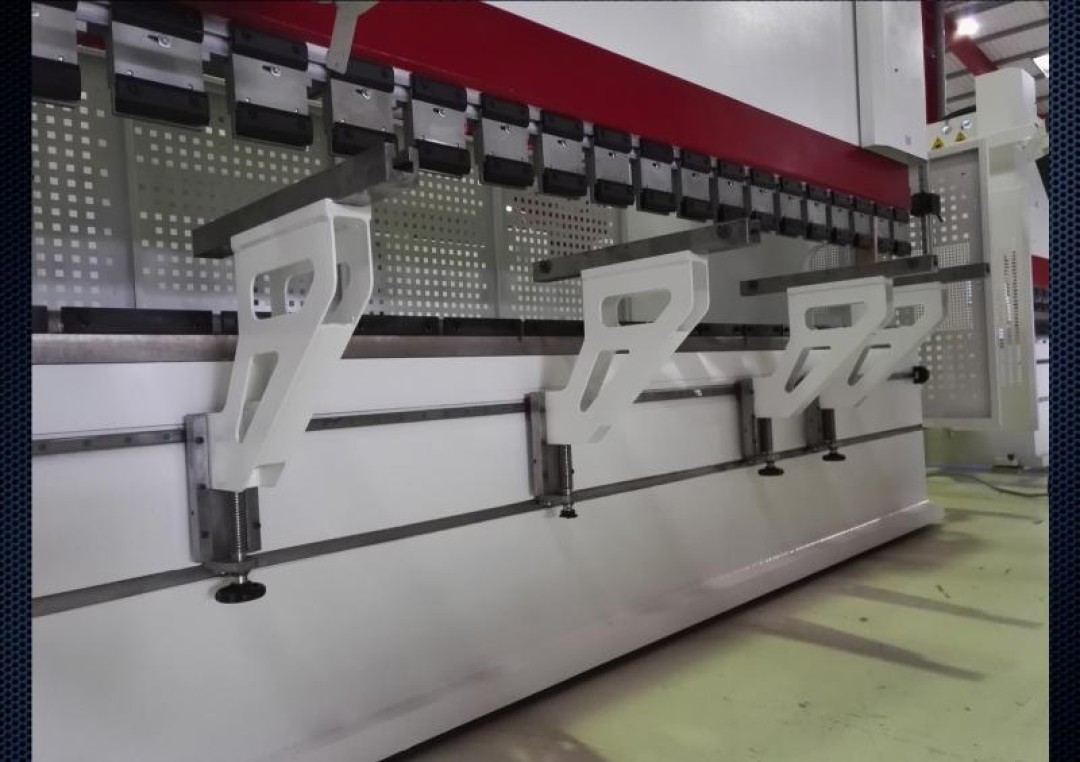

4 Bras de support avantoui
Bombage de table automatiqueoui
Laseroui
Nombre de doigts de butée4

Données de la machine

APHS-LASER 4106x150
Encombrement (L x l x H) (mm)4100 x 1600 x 2905
Poids (kg)13000
