Désignation : H-brake HYBRID 110-170T
Référence DMO :
Marque :
Neuf
Sur commande
La H-Brake propose la plus haute qualité sous tout rapport.
De 3100 mm 110 T jusqu'à 4250 mm pour 170 T
Efficace, Économique en énergie, Écologique, Ergonomique : tous ces avantages peuvent-ils être réunis dans une seule machine ?
Avec SafanDarley nous en sommes persuadés.
C’est avec fierté que nous vous proposons la toute nouvelle innovation de SafanDarley : la H-Brake Hybrid 110-170T est un modèle de philosophie durable dans la Smart Industry.
Des coûts opérationnels réduits et des propriétés efficaces en matière d’énergie caractérisent le nouveau concept hybride unique.

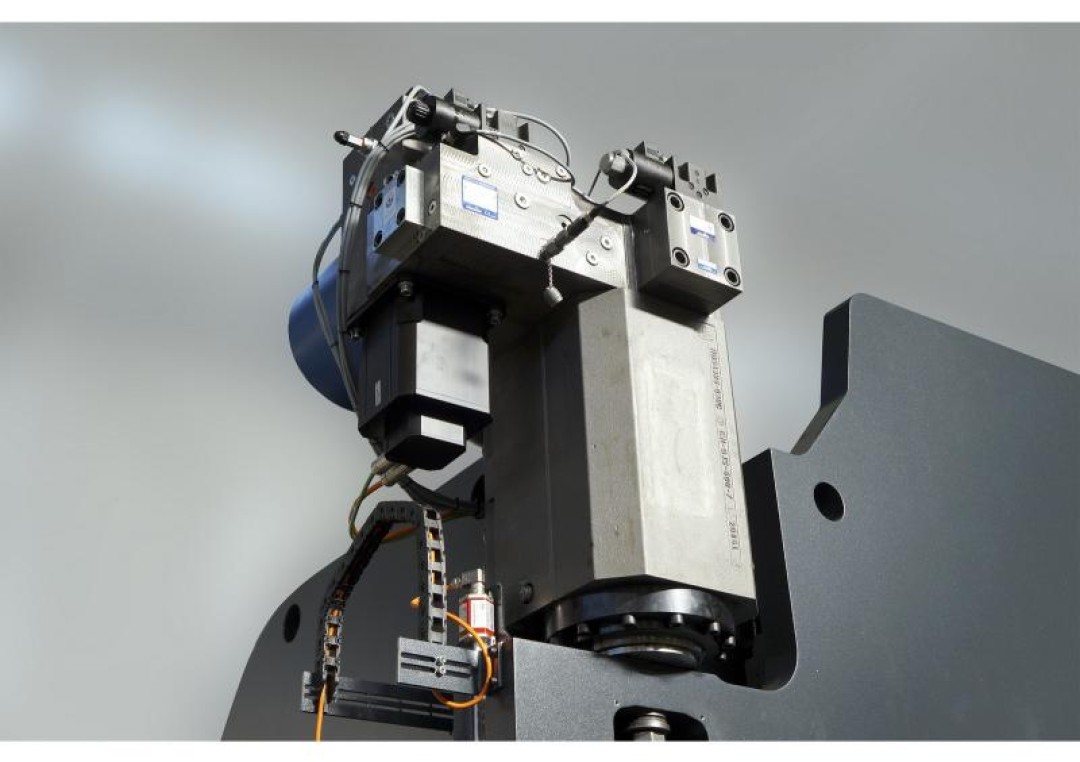

Une interaction supérieure entre l’hydraulique et l’électronique.
Pas d’entraînement continu
L’entraînement hydraulique n’est enclenché que lorsque la pédale est activée.
Dans l’intervalle la pompe est à l’arrêt.
De par le paramétrage hautement dynamique de l’axe Y, avec des vitesses de descente et de retour de 230 mm/sec, la durées des cycles sont 30% plus courte que sur les presses plieuses hydrauliques traditionnelles.
Des coûts opérationnels plus faibles
Le principe d’entraînement engendre en outre des coûts opérationnels plus faibles puisque le système hybride a une durée de vie prolongée, l’huile ne doit être vidangée qu’après 7000 heures opérationnelles et le système nécessite moins d’entretien que les systèmes hydrauliques conventionnels.
Un autre avantage supplémentaire est que l’inconvénient de l’huile chauffante disparaît : il ne se produit ainsi que peu de sauts de
chaleur dans la machine.
Commande numérique :
- EC20
- double écran
- EC30
- EC40
Type de butées arrières
- Axe Z1+Z2 gérées par la CN
- Axe Delta X,gérées par la CN
- Butée arrière 3D
Passage entre table : Q
- 650 mm
- 690 mm
Bras de support
Large choix de différentes tailles , de différentes charges avec plusieurs types de réglages
Système d'outillage
-Wila
-Amada Promecam
-Bridage poinçons/matrice mécanique, hydraulique (sortie des outils par l'avant)
Mesureur D'épaisseur
- E-bend S
Mesureur d'angle laser
- E-bend L
Aide au pliage
- E-Mate poids de plaque maximale 30kg.
- E-mate plus poids de plaque maximale 150 kg.
- E-mate 2000 poids de plaque maximale 500 kg.
L'aide au pliage soutient et suit la plaque minutieusement tout au long du processus. La hauteur et la mesure V sont variables et se règlent facilement sur l’aide au pliage.
Stationnement (parking place)
- Stationnement à gauche de la machine
- Stationnement à droite de la machine
Stationnement pour aide au pliage et/ou bras de support. Les aides au pliage et/ou bras de support peuvent être placés à gauche ou à droite en dehors de la machine.
Programmation 3D off-line en trois étapes
01 Importer et déplier
Le logiciel programme automatiquement à partir d’un modèle en 3D un résultat correct, l’ordre de pliage optimal, les positions des butées et la disposition optimale de l’outillage avec un minimum de manipulations.
Il existe en plus la possibilité d’adapter à souhait et de manière interactive l’ordre des pliages et les positions des butées.
02 Simulation des pliages
Au moyen d’une simulation en 3D, il est possible de simuler et de contrôler la totalité du processus.
A l’issue le programme CNC avec tous ses paramètres est généré.
Ce logiciel puissant assure la précision du produit dès la première pièce.
03 Production
Importer les données via le réseau à partir de la commande et se mettre au travail avec la presse plieuse.
Le programme CNC et la simulation des pliages apparaissent sur l’écran inférieur, les autres données comme le dessin, les vidéos, les notes, etc. sur l’écran supérieur (en option).
| 110.31/25 | 110.42/37 | 170.31/25 | 170.37/31 | 170.42/37 | |
|---|---|---|---|---|---|
| Longueur maxi de pliage (mm) | 3060 | 4250 | 3060 | 3760 | 4250 |
| Puissance maxi (T) | 110 | 110 | 170 | 170 | 170 |
| Passage entre montant (mm) | 2550 | 3760 | 2550 | 3100 | 3760 |
| nombres d'axes | de 4 à 11 axes | de 4 à 11 axes | de 4 à 11 axes | de 4 à 11 axes | de 4 à 11 axes |
| Col de cygne (mm) | 510 | 510 | 510 | 510 | 510 |
| Passage entre- table Q (mm) | 555~655 | 555~655 | 555~655 | 555~655 | 555~655 |
| Vitesse de descente rapide (mm/sec) | 230 | 230 | 230 | 230 | 230 |
| Vitesse de pliage (mm/sec) | 17 | 17 | 17 | 17 | 17 |
| Vitesse de remontée (mm/sec) | 230 | 230 | 230 | 230 | 230 |
| Puissance moteur (kW) | 15 | 15 | 22 | 22 | 22 |
| Hauteur de travail (mm) | 850 | 850 | 850 | 850 | 850 |
| Encombrement ((L x l x H) mm) | 4000 x 2075 x 2650 | 5250 x 2075 x 2650 | 4000 x 2075 x 2650 | 4670 x 2075 x 2650 | 5250 x 2075 x 2650 |
| Poids (kg) | 8700 | 12000 | 10500 | 12300 | 14000 |
