ADFORM - APHS 3104x90 - 0011218

Désignation : APHS 3104x90

Référence DMO : 0011218

Marque : ADFORM

Occasion

En stock



   Fiche technique ADFORM - APHS 3104x90 - 0011218


Renseignements ADFORM - APHS 3104x90 - 0011218

DESCRIPTIF

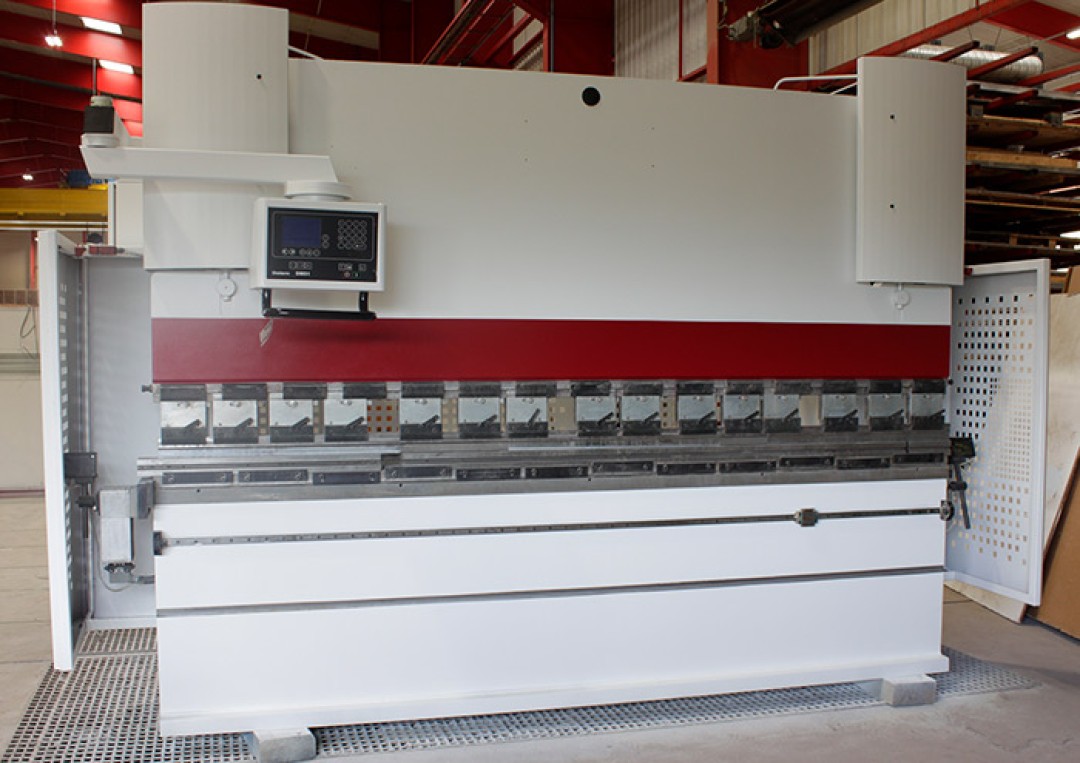

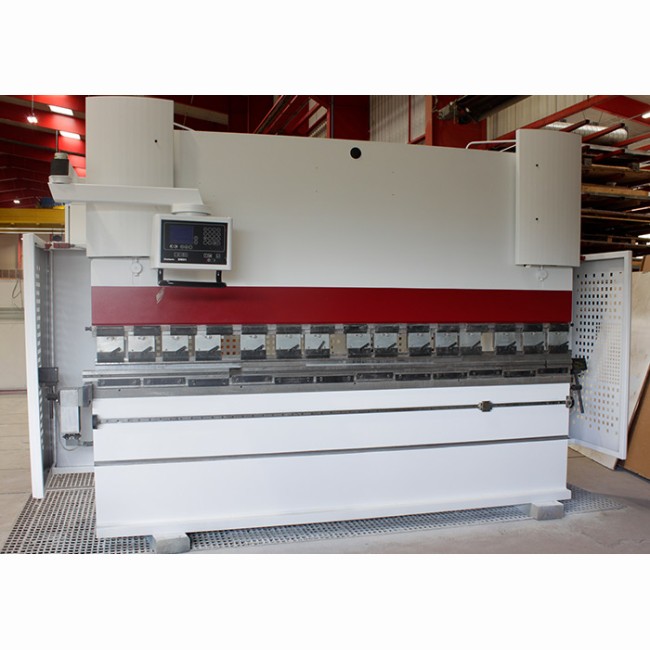

Presse plieuse hydraulique a commande numérique d'occasion aform APHS3100x90T

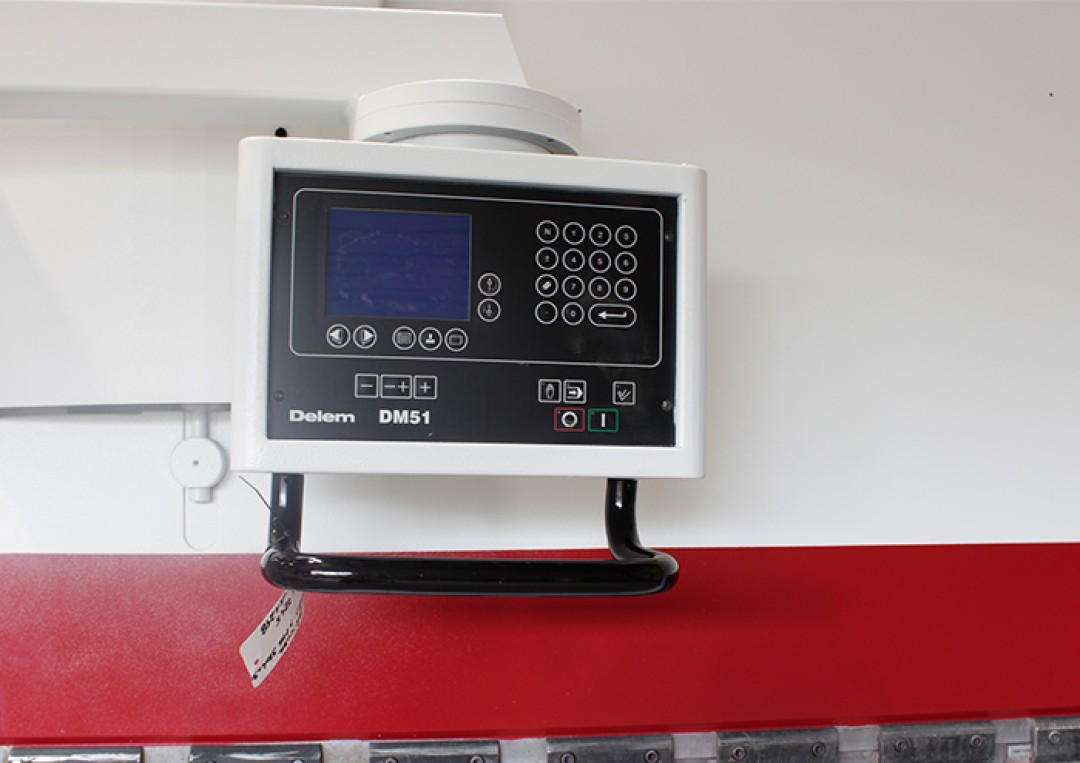

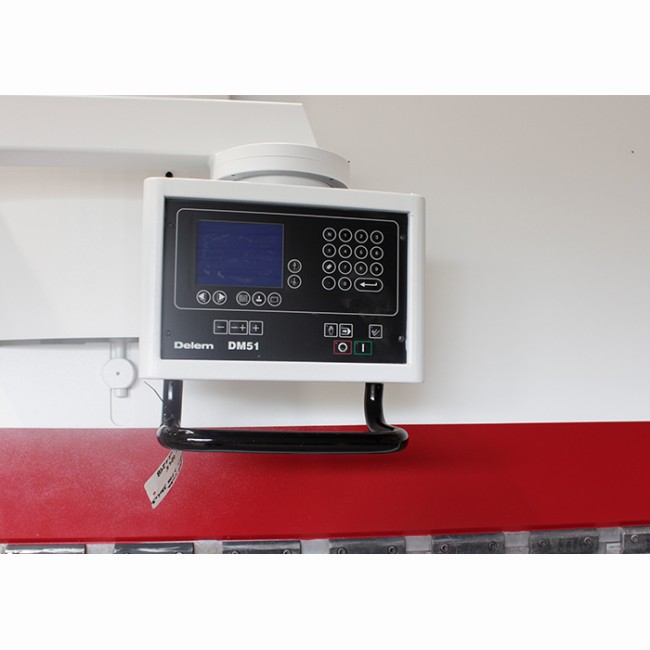

Cette machine à commande numérique DELEM type DM51 pilote 4 axes (Y1/Y2/X et R)

Elle se caractérise par:

  • Construction mécano-soudée très rigide :

-Guidages du coulisseau de grande longueur avec glissières synthétiques.
-Table inférieure étroite, compatible avec l’option bombage de table.
-Coulisseau dégagé, permettant la réalisation de pièces encombrantes et complexes.
-Réservoir hydraulique étroit, soudé dans la partie supérieure des montants, pour dégager au maximum la zone de travail.

  • Système de mesure :

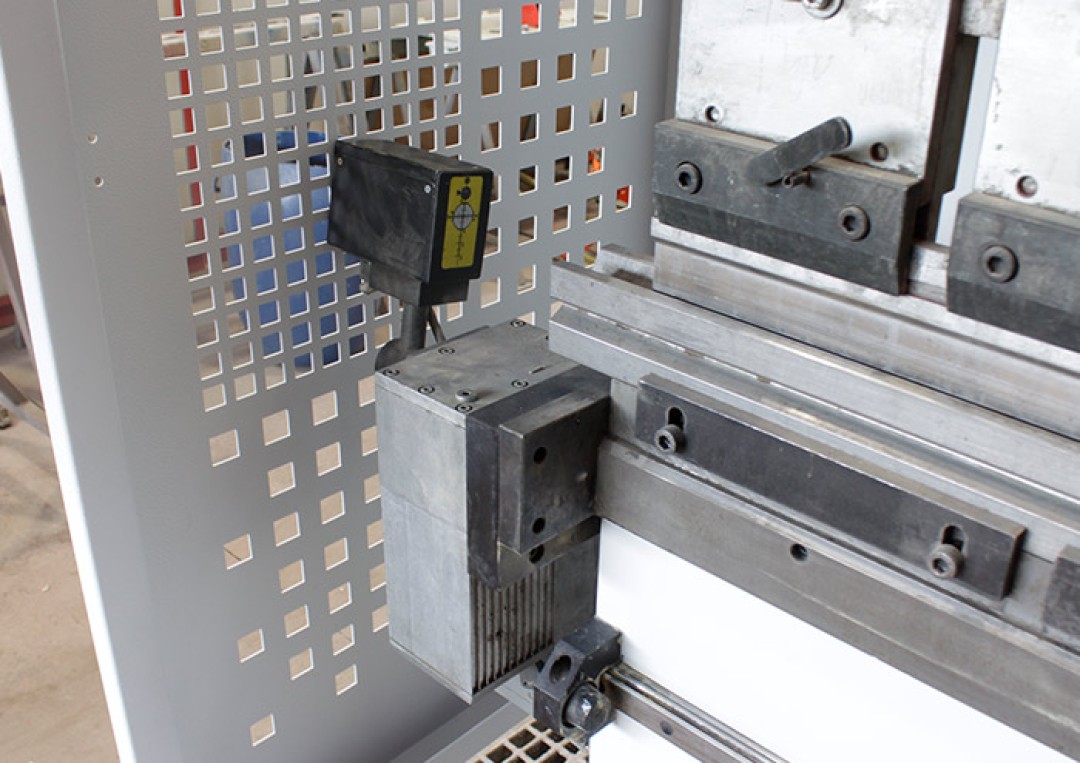

-Sur la partie extérieure de chaque montant est montée la tête de lecture d’une règle optique , qui est elle-même fixée au coulisseau.
-La distance table-coulisseau est mesurée sur chaque côté à plus ou moins 0,01 mm.

  • Groupe hydraulique de marque REXROTH ou BOSCH :

-Unité compacte dont le niveau acoustique est remarquablement bas, montée loin de la zone de travail. Tuyauterie réduite au minimum.
-Pompe haute pression à engrenages à débit constant. Filtre haute pression avec cartouche interchangeable.
-Ajustement automatique de la pression de travail par la commande numérique, en fonction des données matière et outils, avec un limiteur de pression mécanique.
-Joints et guidages de très grande qualité.
-Liaison coulisseau – tiges de pistons assurée par des rotules, permettant l’inclinaison du coulisseau (maximum 5 mm / mètre).

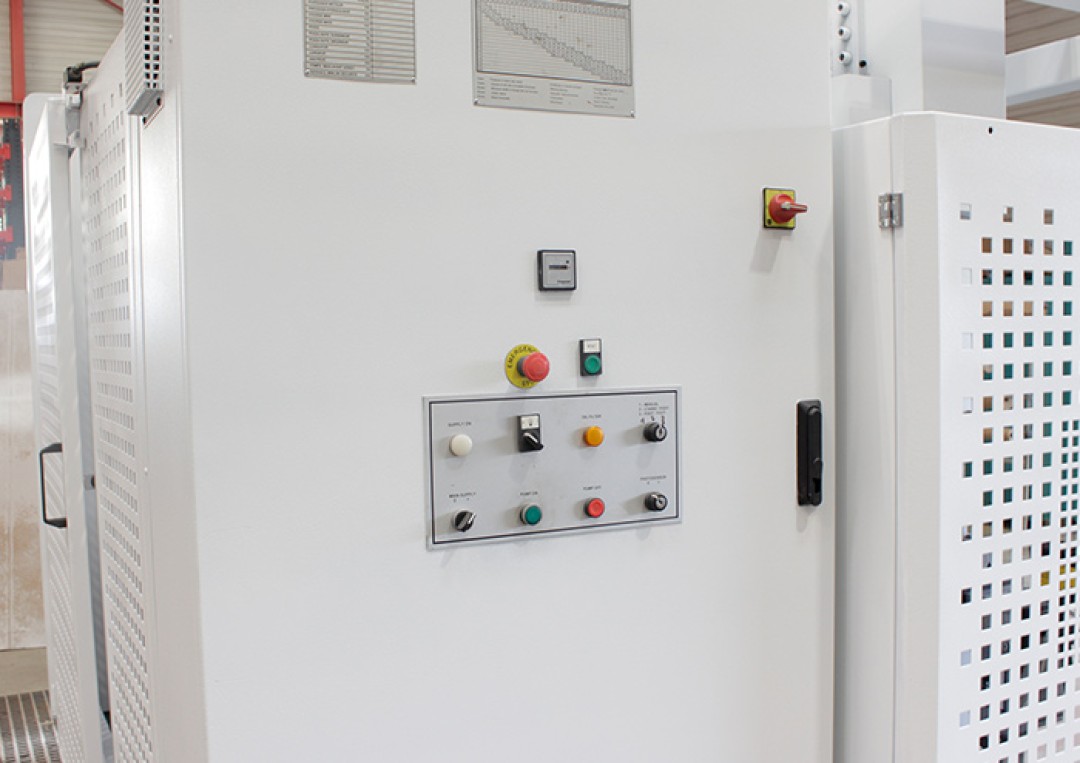

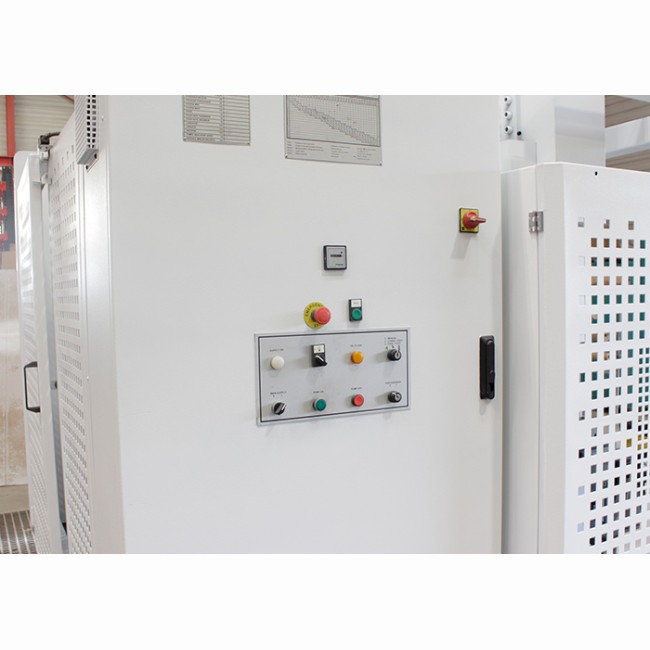

  • Equipement électrique :

-Armoire Télémécanique,Legrand ou Schneider Electrique

  • Système de sécurité :

La machine ayant reçu un certificat CE de type, n’intègre que des éléments de sécurité de la plus haute qualité.

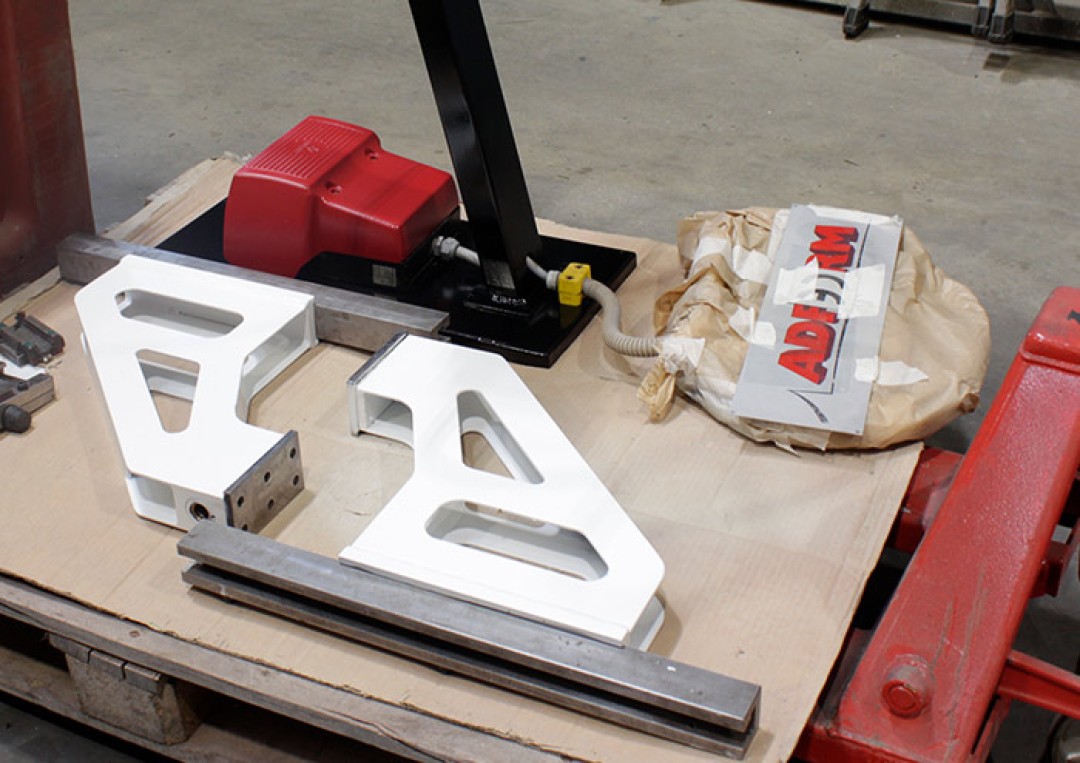

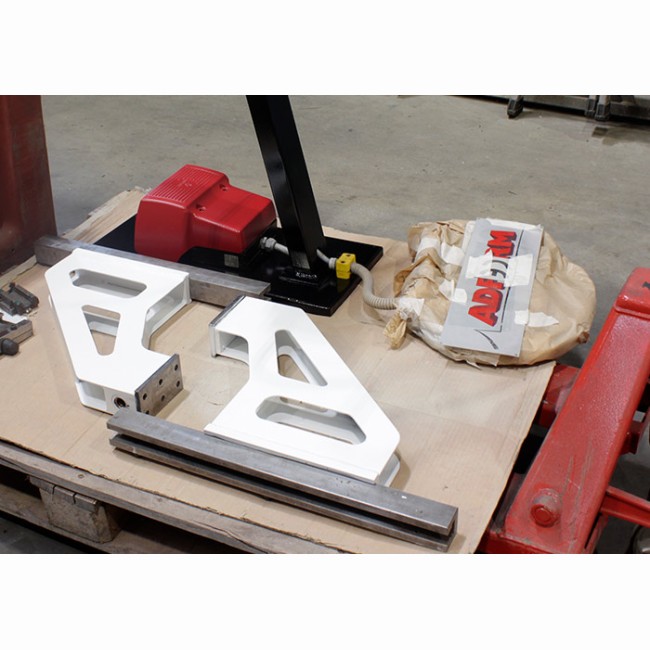

La pédale 3 positions (avec arrêt d'urgence intégrés), les portes latérales et arrières ainsi que les arrêts d’urgence sont gérés par un module de sécurité Télémécanique type Pilz.

  • OUTILLAGE :

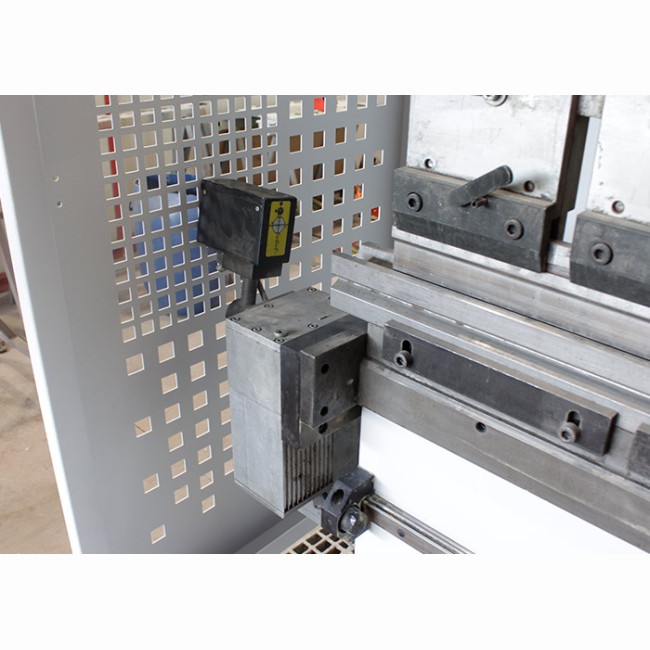

-Fixation des poinçons type Promecam avec système anti-chute.
-Table pour matrices type Promecam.


  • EQUIPEMENTS SUPPLEMENTAIRE DE CETTE MACHINE

- Bridage 1/4 de tour des poincons

- Bombage de table wila géré par la commande numérique

Caractéristiques techniques

APHS 3104x90
Commande numériqueDELEM DM51
Nombre d’axes4
Puissance maxi. (T)90
Longueur maxi de pliage (mm)3100
Passage entre montants (mm)2550
Profondeur du col de cygne (mm)410
Hauteur de travail (mm)880
Distance maxi entre la table et le coulisseau (mm)530
Course du coulisseau (Y1 / Y2) (mm)260

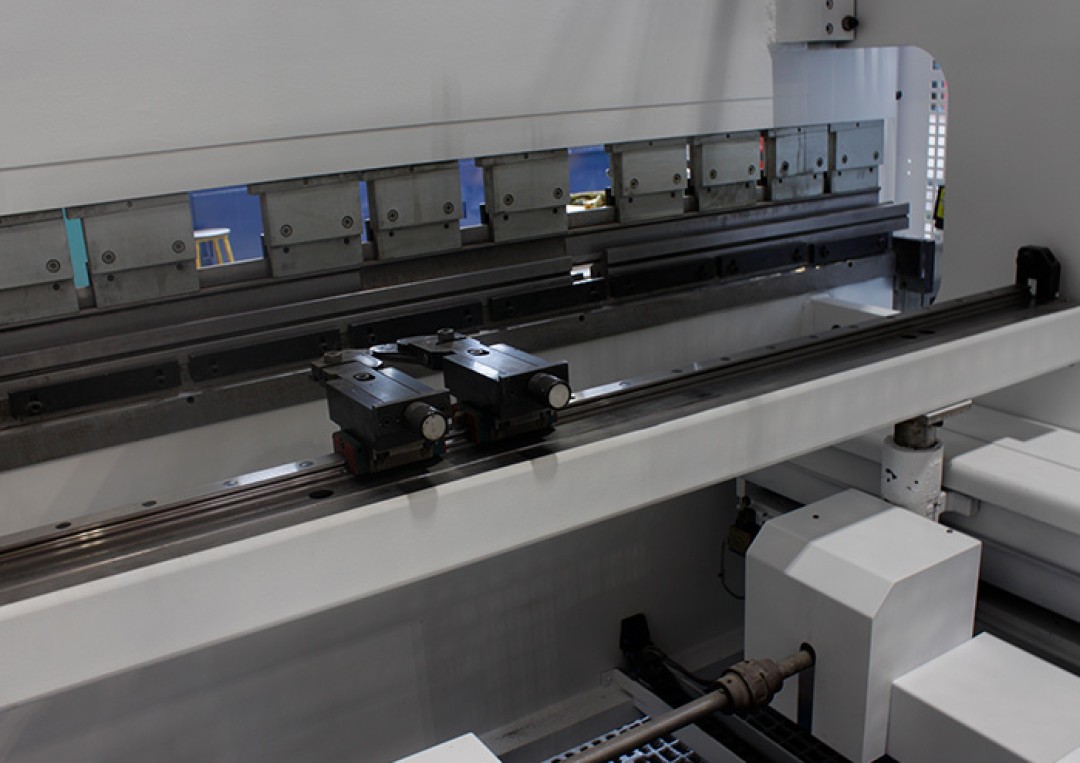

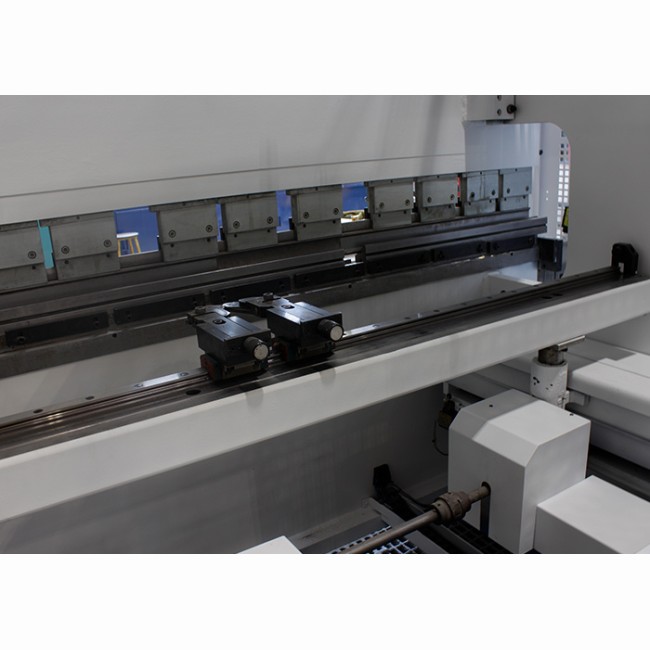

Course de la butée arriere (X) (mm)1000
Type de montage (mm)promecam
Vitesse d’approche (mm /s)100
Vitesse de travail (mm /s)10
Vitesse de retour (mm /s)130
Largeur de la table (mm)60
Fossenon
Alimentation électrique3 phases + T + N
Année2003
Nombre d'heures sous tension8240

Données de la machine

APHS 3104x90
Encombrement (L x l x H) (mm)4000 x 1590 x 2605
Poids (kg)7900

Equipements

APHS 3104x90
bridage poincon 1/4 de touroui
Bombage de table WILA géré par la commande numériqueoui
