ADFORM - APHS 4106X200T - 0011545

Désignation : APHS 4106X200T

Référence DMO : 0011545

Marque : ADFORM

Neuf

En stock



   Fiche technique ADFORM - APHS 4106X200T - 0011545


Renseignements ADFORM - APHS 4106X200T - 0011545

DESCRIPTIF

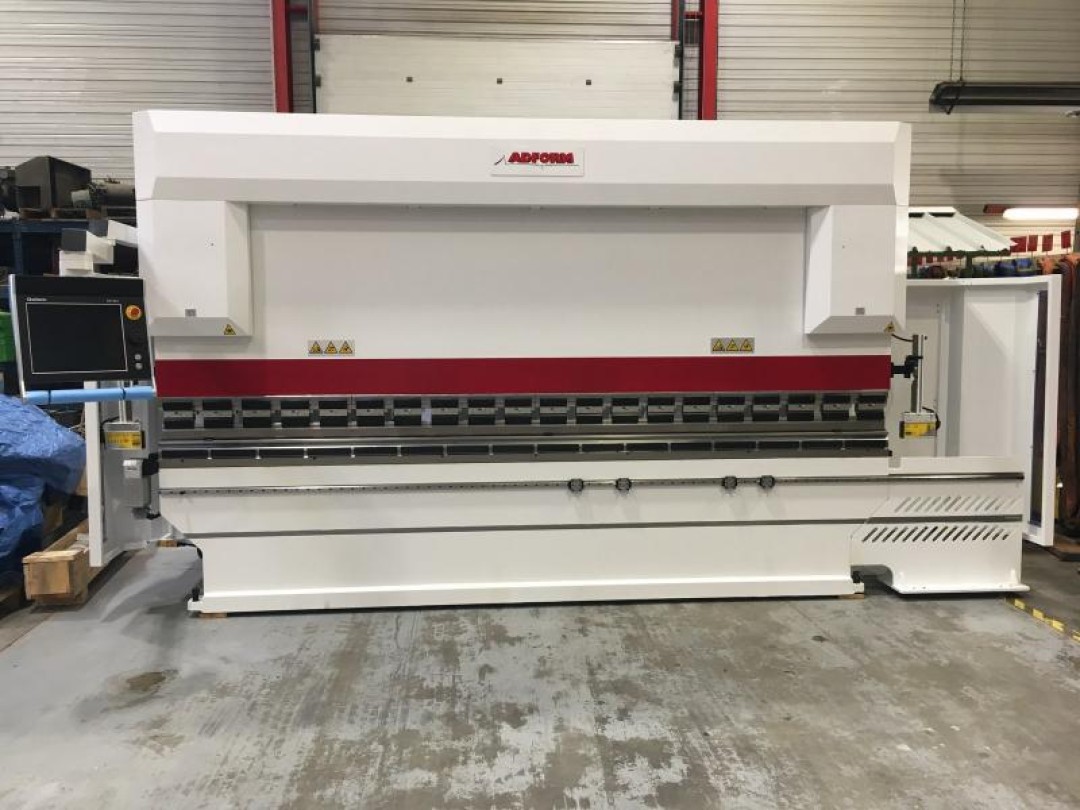

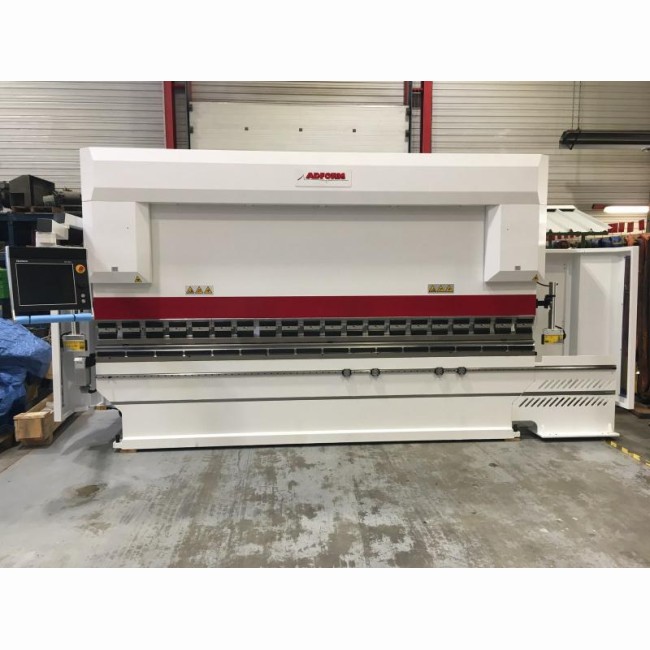

Presse plieuse hydraulique a commande numérique APHS 4106 x 200T

Le meilleur rapport qualité prix de la gamme, cette machine se caractérise par

  • Construction mécano-soudée très rigide :
  •      Guidages du coulisseau de grande longueur avec glissières synthétiques.
  •      Table inférieure étroite, compatible avec l’option bombage de table.
  •      Coulisseau dégagé, permettant la réalisation de pièces encombrantes et complexes.
  •      Réservoir hydraulique étroit, soudé dans la partie supérieure des montants, pour dégager au maximum la zone de travail.
  • Système de mesure :
  •      Sur la partie extérieure de chaque montant est montée la tête de lecture d’une règle optique , qui est elle-même fixée au coulisseau.
  •      La distance table-coulisseau est mesurée sur chaque côté à plus ou moins 0,01 mm.
  • Groupe hydraulique de marque REXROTH ou BOSCH :
  •      Unité compacte dont le niveau acoustique est remarquablement bas, montée loin de la zone de travail. Tuyauterie réduite au minimum.
  •      Pompe haute pression à engrenages à débit constant. Filtre haute pression avec cartouche interchangeable.
  •      Ajustement automatique de la pression de travail par la commande numérique, en fonction des données matière et outils, avec un limiteur de pression mécanique.
  •      Joints et guidages de très grande qualité.
  •      Liaison coulisseau – tiges de pistons assurée par des rotules, permettant l’inclinaison du coulisseau (maximum 5 mm / mètre).
  • Equipement électrique : ave armoire Télémécanique,Legrand ou Schneider Electrique
  • Système de sécurité :
  •     La machine ayant reçu un certificat CE de type, n’intègre que des éléments de sécurité de la plus haute qualité.

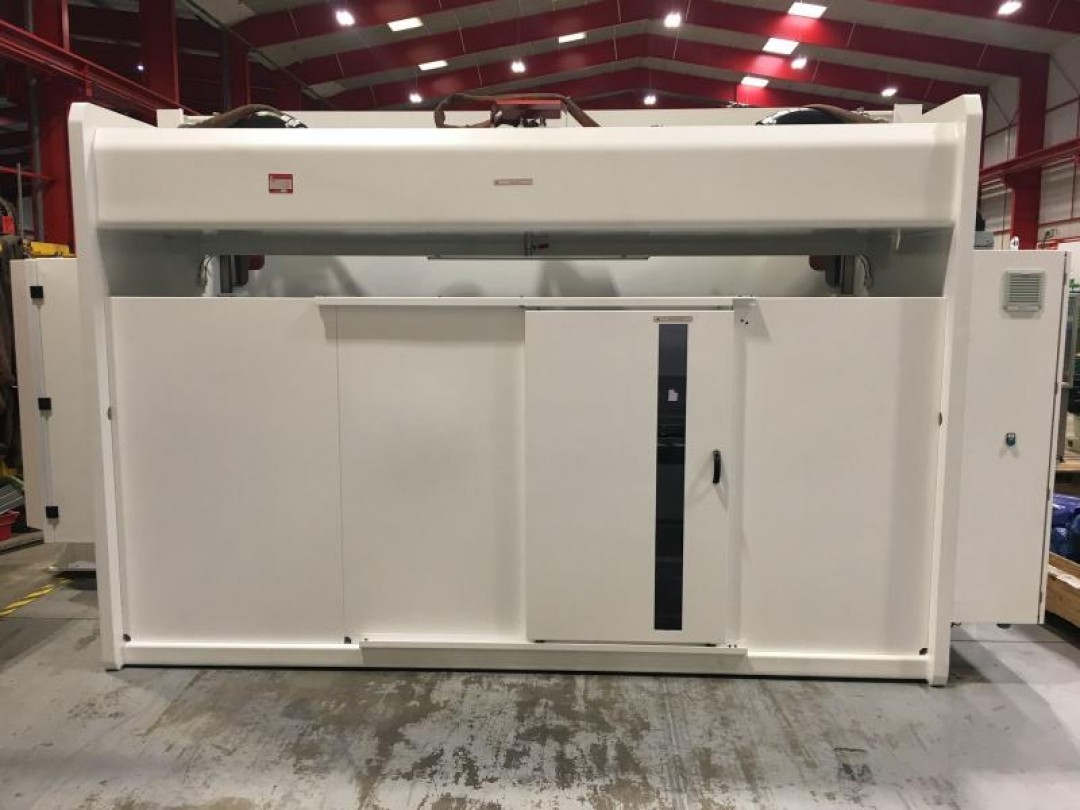

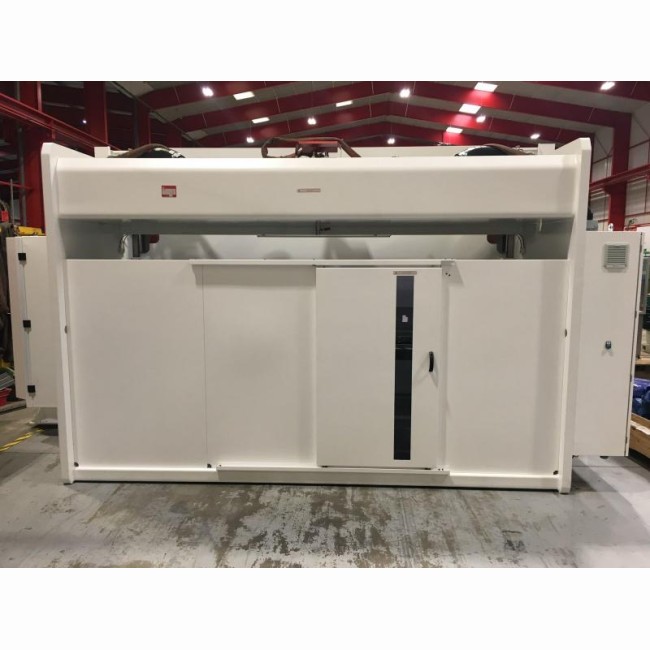

  •     La pédale 3 positions (avec arrêt d'urgence intégrés), les portes latérales et arrières ainsi que les arrêts d’urgence sont gérés par un module de sécurité Télémécanique type Pilz.
  • OUTILLAGE :
  •      Fixation des poinçons type Promecam avec système anti-chute.
  •      Table pour matrices type Promecam.
  •      1 ligne de poinçon et de matrice sont à choisir dans notre catalogue ARROW (à la place de l’outillage standard décrit ci-après)
  •      En option : possibilité de prévoir l’usinage du coulisseau et de préparer la table , pour le montage d’outils différents.
  •      Outillage fourni en standard avec la machine :
  •               1 Ligne de poinçon pied-de biche réf. 1011 – 100 T/m – Angle 88°  Hauteur 66.65 mm
  •               1 Caisson auto-centré largeur 60 mm
  •               1 Ligne de matrice multivés auto-centré réf. 2030 – Vés de 16 – 22 – 35 mm – 50 à 88° Hauteur 60 mm

Cette machine est équipée des options suvantes:

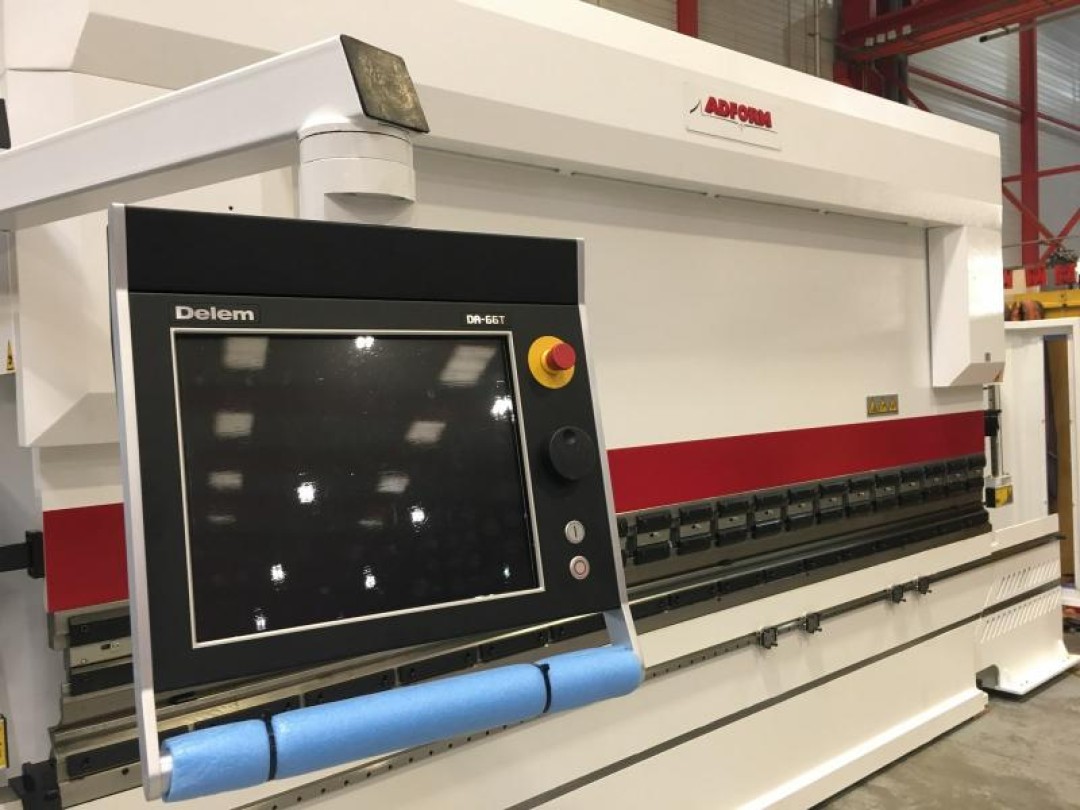

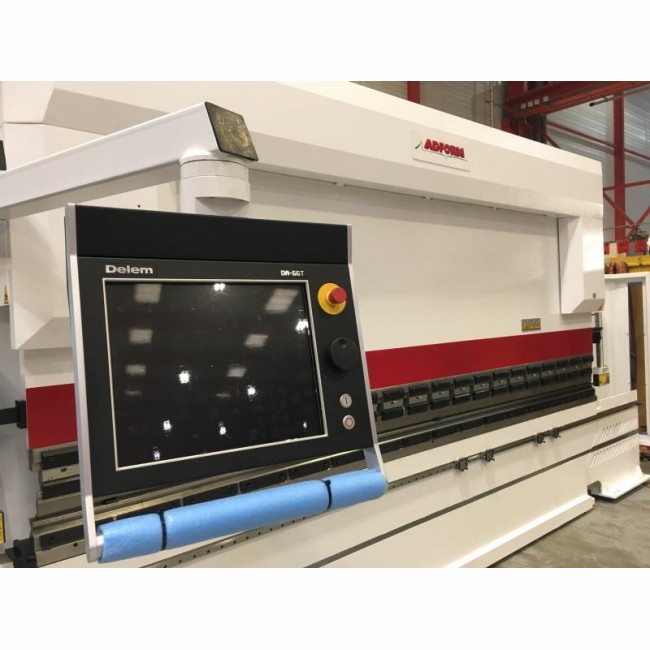

  • Une commande numérique neuve DELEM DA66T a écran tactile couleur

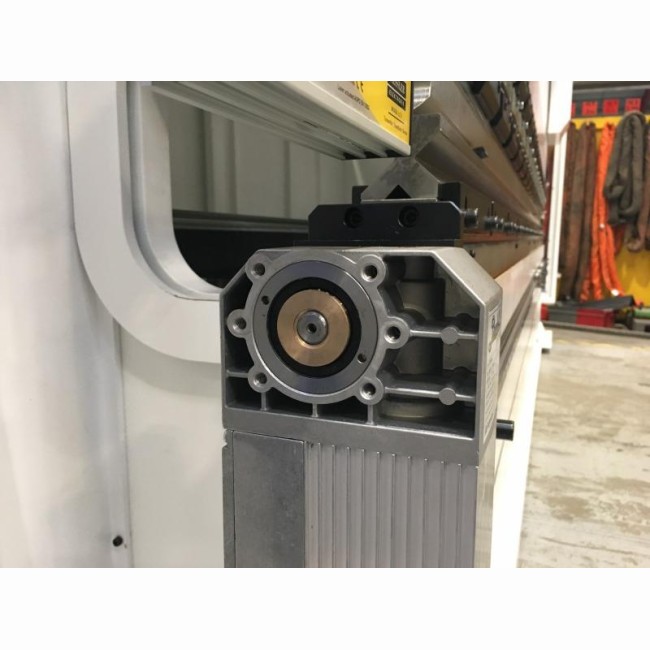

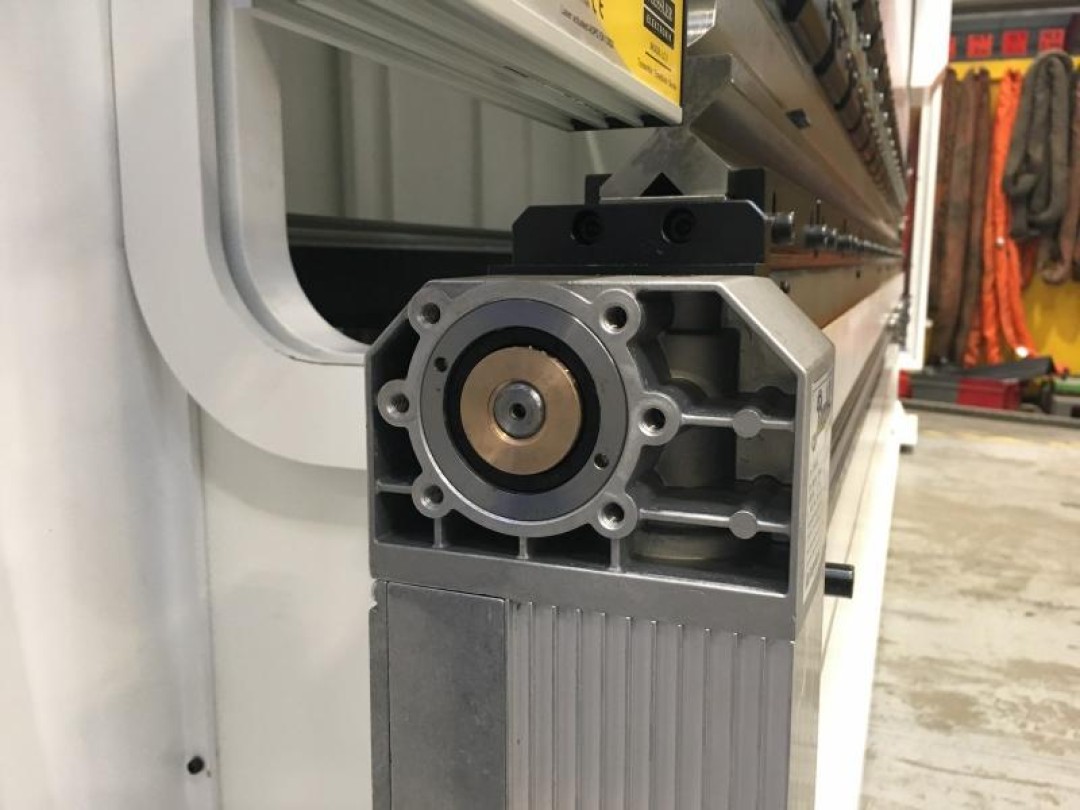

  • Une butée arriere avec 2 axes (X et R) pilotés par la commande numérique
  • Une table de bombage géré par la commande numérique
  • Des bras supports avants élargis avec brosses intégrées

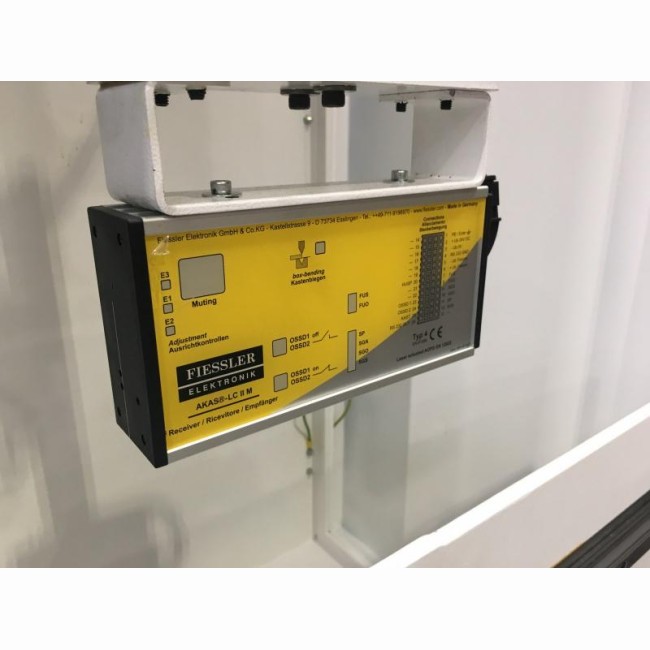

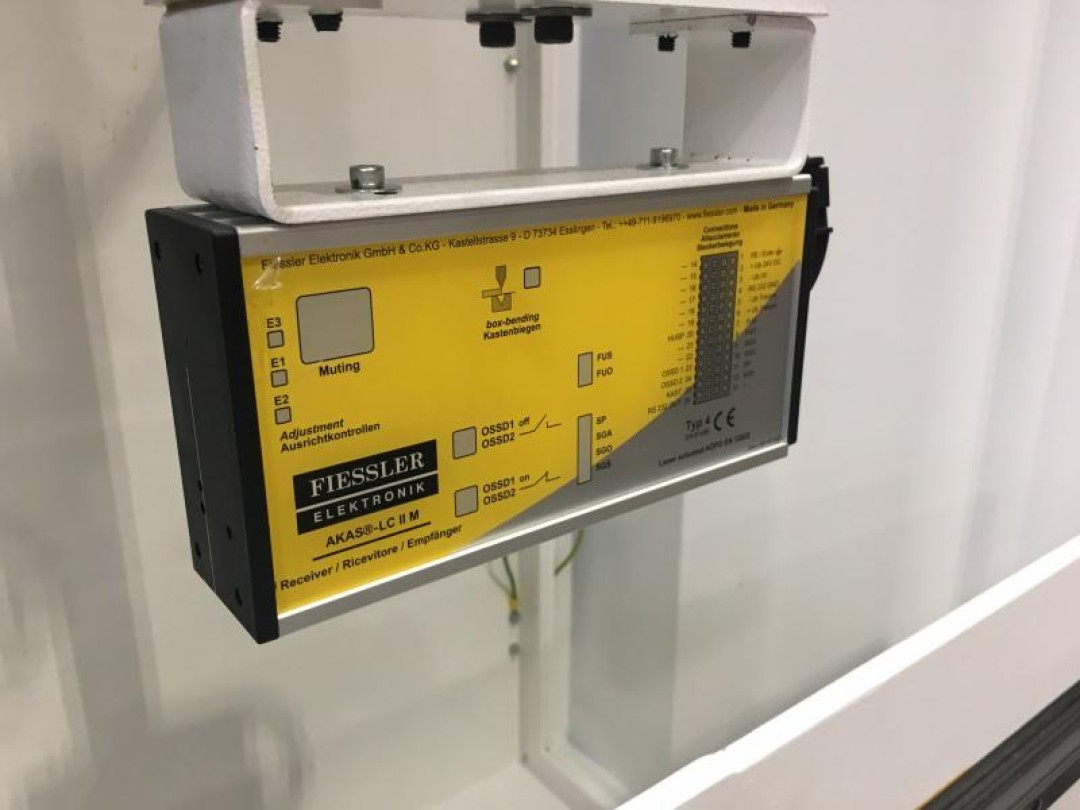

  • Des lasers de sécurités protegeant la zone de travail et permettant une vitesse d'approche rapide

Caractéristiques techniques

APHS 4106X200T
Commande numériqueDELEM DA66T
Graphiqueoui
Nombre d’axes4 (Y1 / Y2 / X / R)
Puissance maxi. (T)200
Longueur maxi de pliage (mm)4100
Passage entre montants (mm)3550
Profondeur du col de cygne (mm)410
Hauteur de travail (mm)880
Distance maxi entre la table et le coulisseau (mm)540
Course du coulisseau (Y1 / Y2) (mm)260
Course de la butée arriere (X) (mm)1000
Course de la butée arriere (R) (mm)160
Type de montage (mm)Promecam
Systeme de securité (mm)laser Akas
Vitesse d’approche (mm /s)160
Vitesse de travail (mm /s)10
Vitesse de retour (mm /s)130
Largeur de la table (mm)60
Année12/2018

Equipements

APHS 4106X200T
OutillageUne ligne de poincon reference 1011 et une ligne de matrice reference 2030
Bras de support avant4 avec brosses
Nombre de doigts de butées4
Parking placeOui
Bombage de table géré par la CNOui
Laser AKASOui

Données de la machine

APHS 4106X200T
Encombrement (L x l x H) (mm)5035x1800x2800
Poids (kg)11500
