Presse plieuse hydraulique a commande numerique Retour à la page précédente

APHS 3108X160
APHS 3108X160
APHS 3108X160
APHS 3108X160
APHS 3108X160
APHS 3108X160

ADFORM - APHS 3108X160 - 11708

Désignation : APHS 3108X160

Référence DMO : 11708

Marque : ADFORM

Neuf

En stock



   Fiche technique ADFORM - APHS 3108X160 - 11708


Renseignements ADFORM - APHS 3108X160 - 11708

DESCRIPTIF

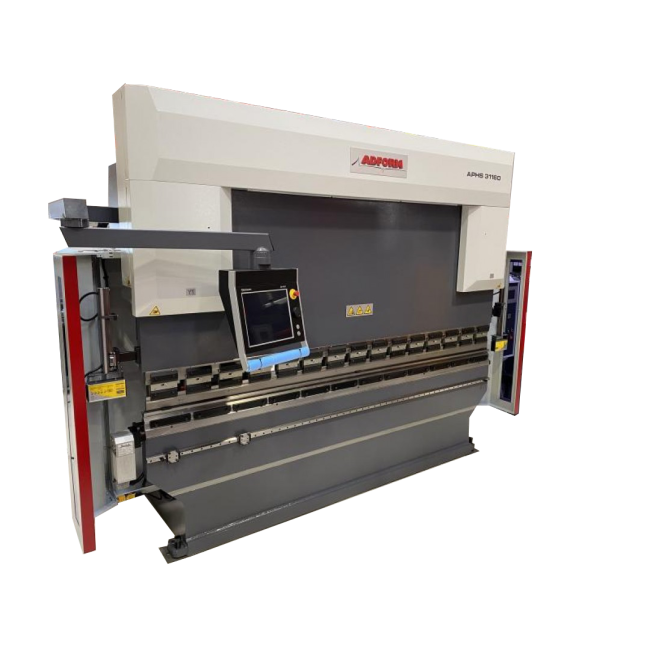

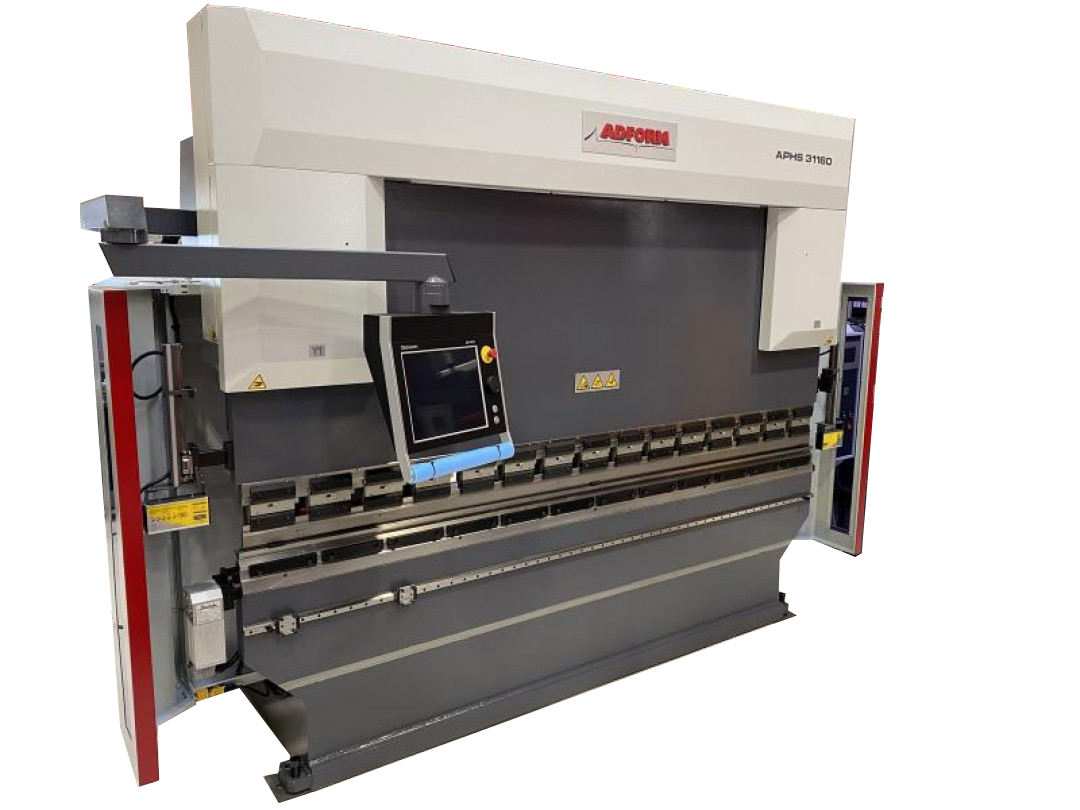

Presse plieuse hydraulique a commande numérique APHS 3108 x 160T

Le meilleur rapport qualité prix de la gamme, cette machine se caractérise par

  • Construction mécano-soudée très rigide :
  •      Guidages du coulisseau de grande longueur avec glissières synthétiques.
  •      Table inférieure étroite, compatible avec l’option bombage de table.
  •      Coulisseau dégagé, permettant la réalisation de pièces encombrantes et complexes.
  •      Réservoir hydraulique étroit, soudé dans la partie supérieure des montants, pour dégager au maximum la zone de travail.
  • Système de mesure :
  •      Sur la partie extérieure de chaque montant est montée la tête de lecture d’une règle optique , qui est elle-même fixée au coulisseau.
  •      La distance table-coulisseau est mesurée sur chaque côté à plus ou moins 0,01 mm.
  • Groupe hydraulique de marque REXROTH ou BOSCH :
  •      Unité compacte dont le niveau acoustique est remarquablement bas, montée loin de la zone de travail. Tuyauterie réduite au minimum.
  •      Pompe haute pression à engrenages à débit constant. Filtre haute pression avec cartouche interchangeable.
  •      Ajustement automatique de la pression de travail par la commande numérique, en fonction des données matière et outils, avec un limiteur de pression mécanique.
  •      Joints et guidages de très grande qualité.
  •      Liaison coulisseau – tiges de pistons assurée par des rotules, permettant l’inclinaison du coulisseau (maximum 5 mm / mètre).
  • Equipement électrique : ave armoire Télémécanique,Legrand ou Schneider Electrique
  • Système de sécurité :
  •     La machine ayant reçu un certificat CE de type, n’intègre que des éléments de sécurité de la plus haute qualité.
  •     La pédale 3 positions (avec arrêt d'urgence intégrés), les portes latérales et arrières ainsi que les arrêts d’urgence sont gérés par un module de sécurité Télémécanique type Pilz.
  • OUTILLAGE :
  •      Fixation des poinçons type Promecam avec système anti-chute.
  •      Table pour matrices type Promecam.
  •      1 ligne de poinçon et de matrice sont à choisir dans notre catalogue ARROW (à la place de l’outillage standard décrit ci-après)
  •      En option : possibilité de prévoir l’usinage du coulisseau et de préparer la table , pour le montage d’outils différents.
  •      Outillage fourni en standard avec la machine :
  •               1 Ligne de poinçon pied-de biche réf. 1011 – 100 T/m – Angle 88°  Hauteur 66.65 mm
  •               1 Caisson auto-centré largeur 60 mm
  •               1 Ligne de matrice multivés auto-centré réf. 2030 – Vés de 16 – 22 – 35 mm – 50 à 88° Hauteur 60 mm

Cette machine est équipée des options suivantes:

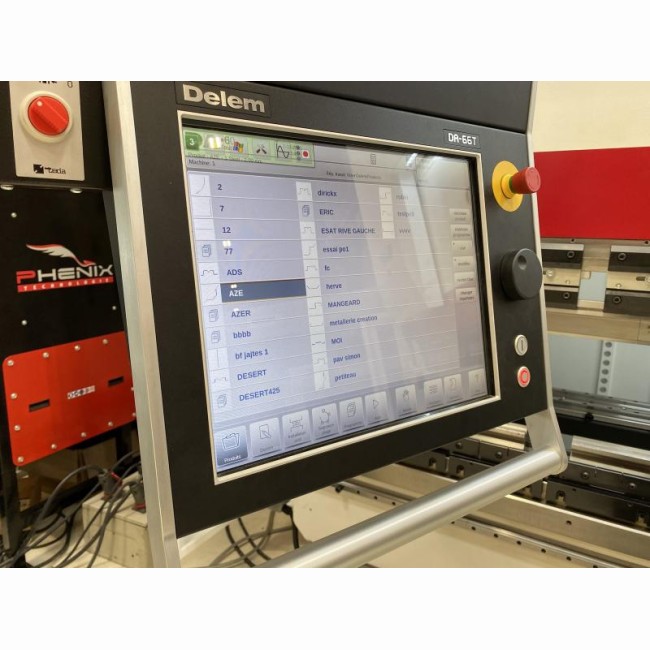

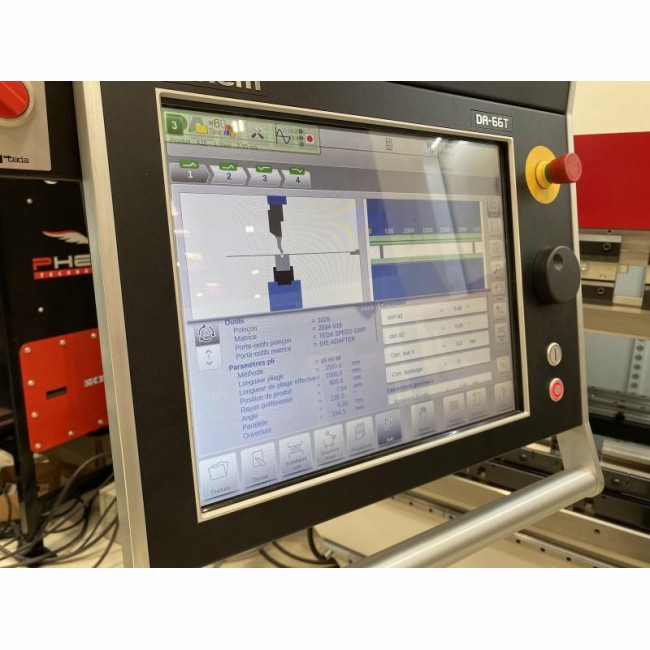

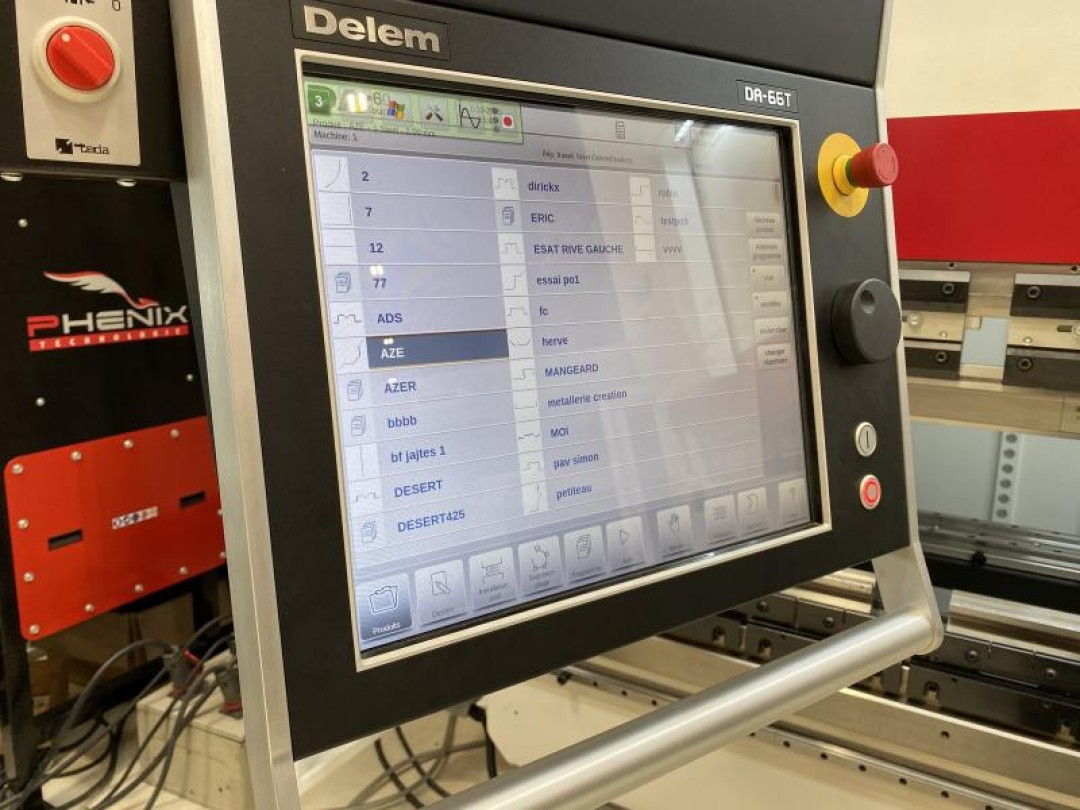

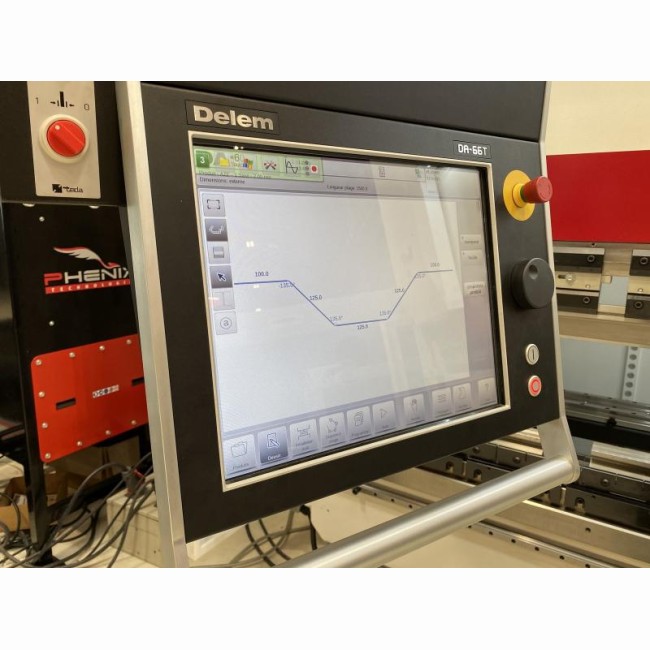

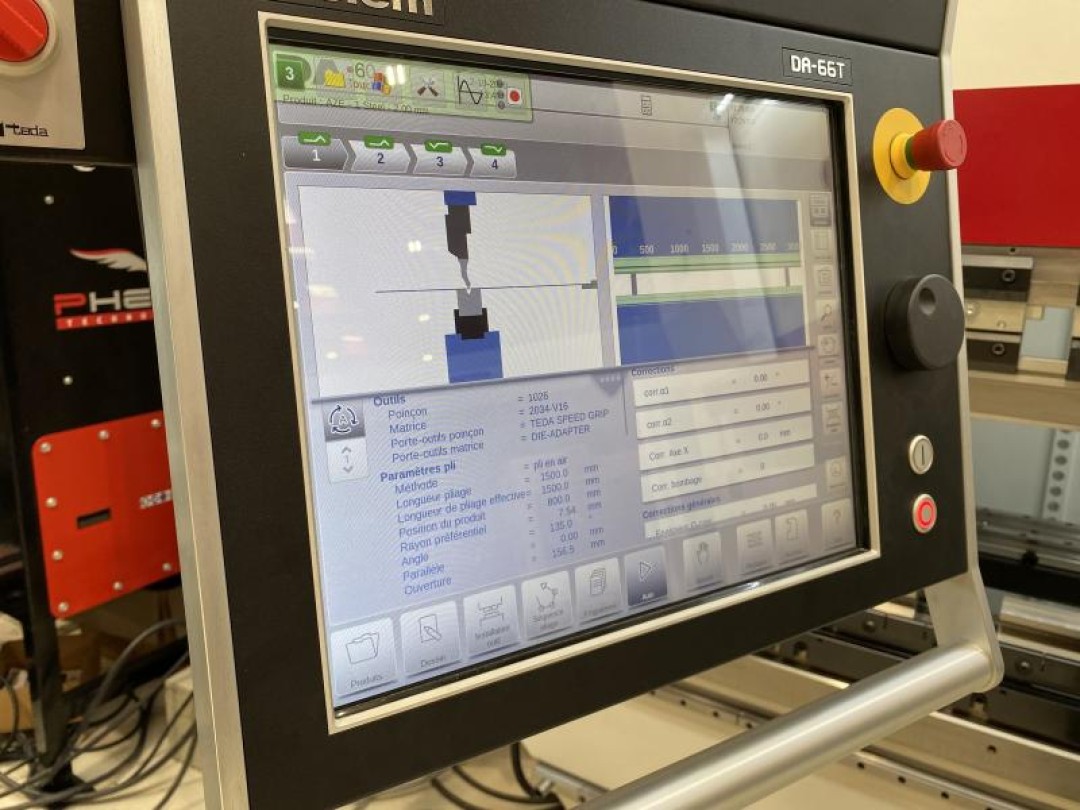

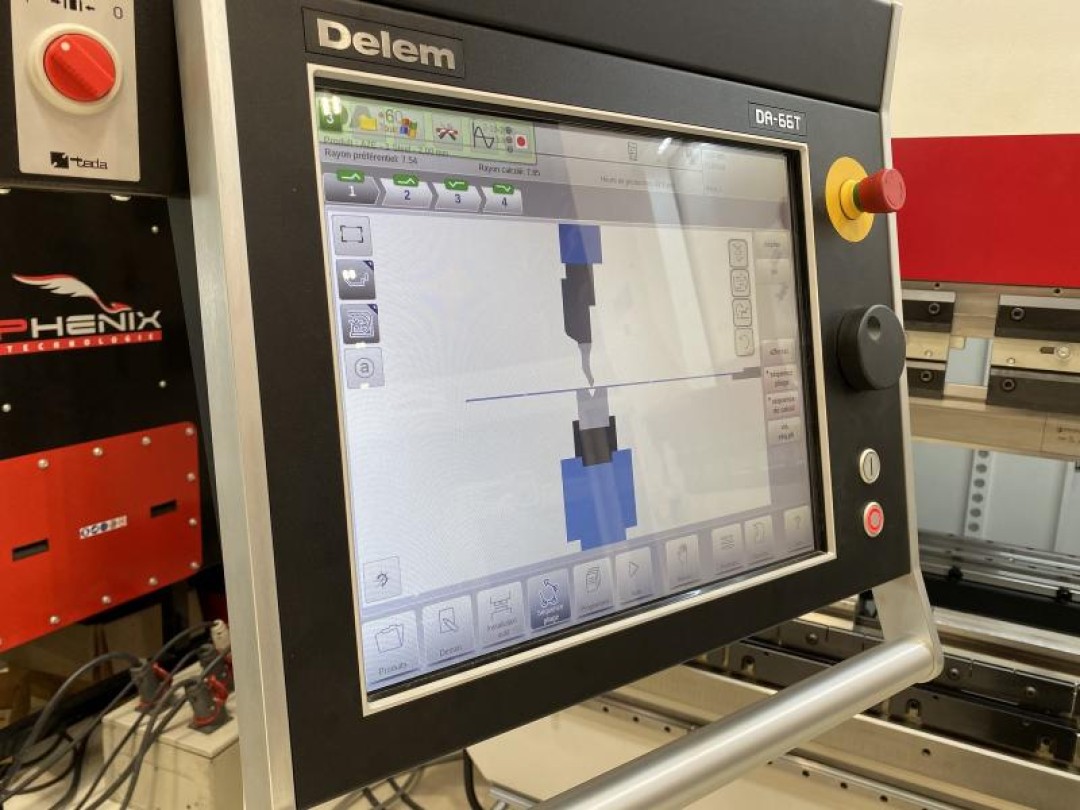

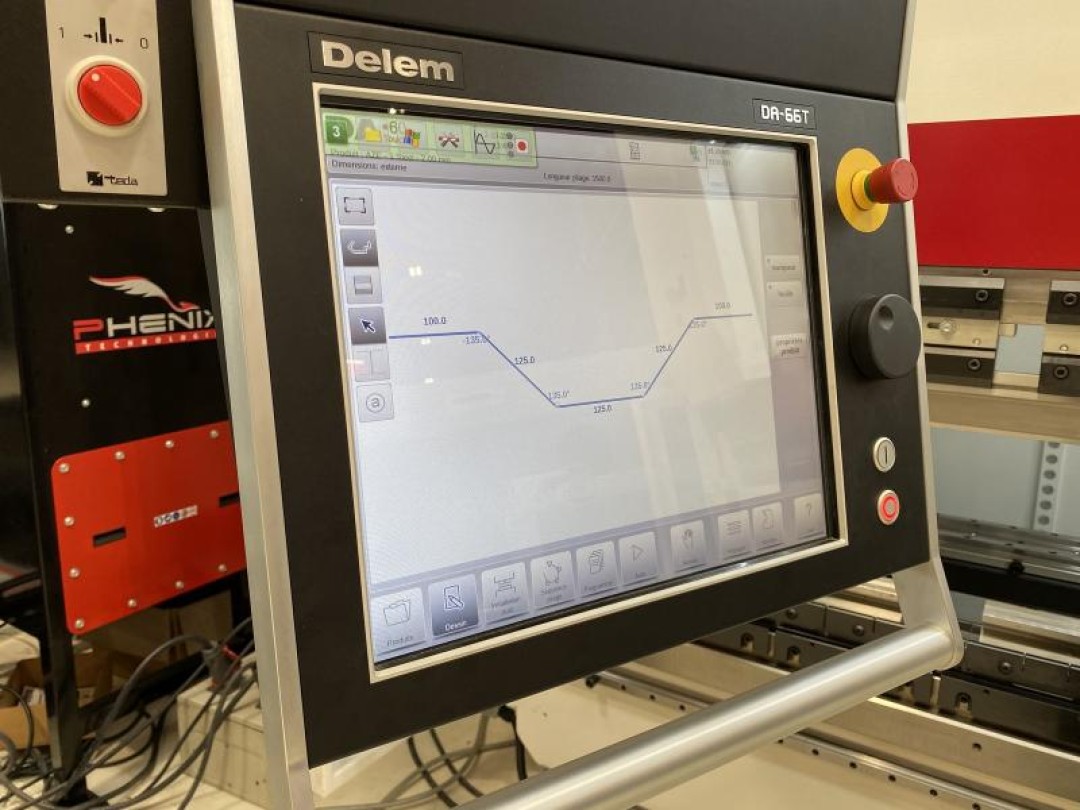

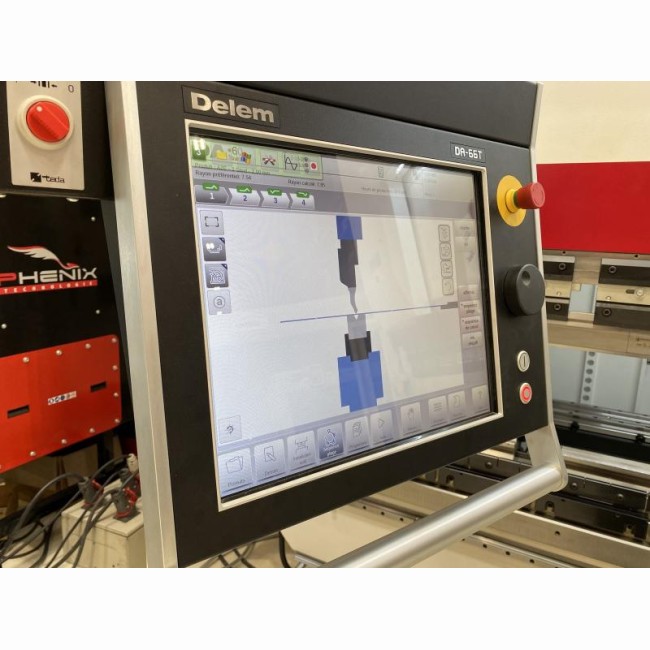

  • Une commande numérique neuve DELEM DA66T a écran graphique tactile couleur
  • Une butée arriere avec 2 axes (X et R) pilotés par la commande numérique
  • Une table de bombage géré par la commande numérique
  • Des lasers de sécurités protegeant la zone de travail et permettant une vitesse d'approche rapide

Caractéristiques techniques

APHS 3108X160
Commande numériqueDELEM DA66T
Graphiqueoui
Nombre d’axes4 (Y1 / Y2 / X / R)
Puissance maxi. (T)160
Longueur maxi de pliage (mm)3100
Passage entre montants (mm)2550
Profondeur du col de cygne (mm)410
Hauteur de travail (mm)880
Distance maxi entre la table et le coulisseau (mm)540
Course du coulisseau (Y1 / Y2) (mm)260
Course de la butée arriere (X) (mm)1000
Course de la butée arriere (R) (mm)160
Type de montage (mm)Promecam
Systeme de securité (mm)laser Akas
Vitesse d’approche (mm /s)160
Vitesse de travail (mm /s)10
Vitesse de retour (mm /s)130
Largeur de la table (mm)60

Equipements

APHS 3108X160
OutillageUne ligne de poincon reference 1011 et une ligne de matrice reference 2030
Bras de support avant2
Nombre de doigts de butées2
Bombage de table géré par la CNOui
Laser AKASOui

Données de la machine

APHS 3108X160
Encombrement (L x l x H) (mm)3100 x 1600 x 2905
Poids (kg)9700
