Presse plieuse hydraulique à commande numérique Retour à la page précédente

APHE
APHE
APHE
APHE
APHE
APHE
APHE
APHE
APHE
APHE

ADFORM - APHE

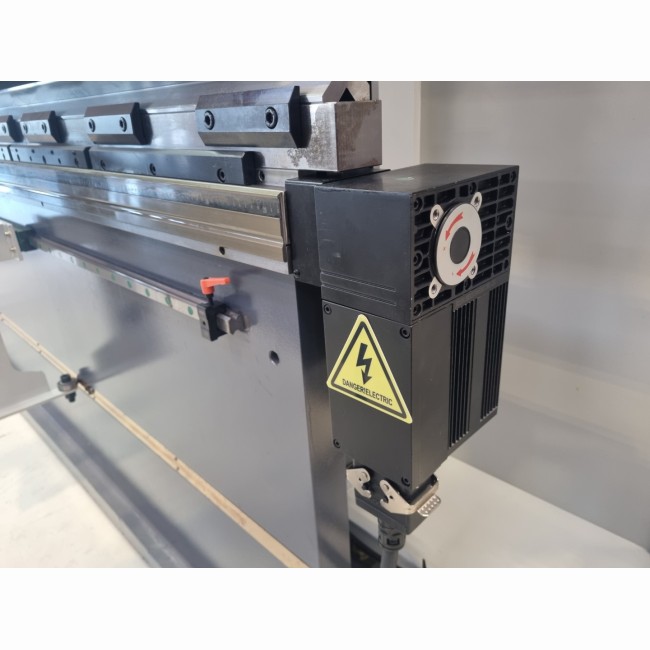

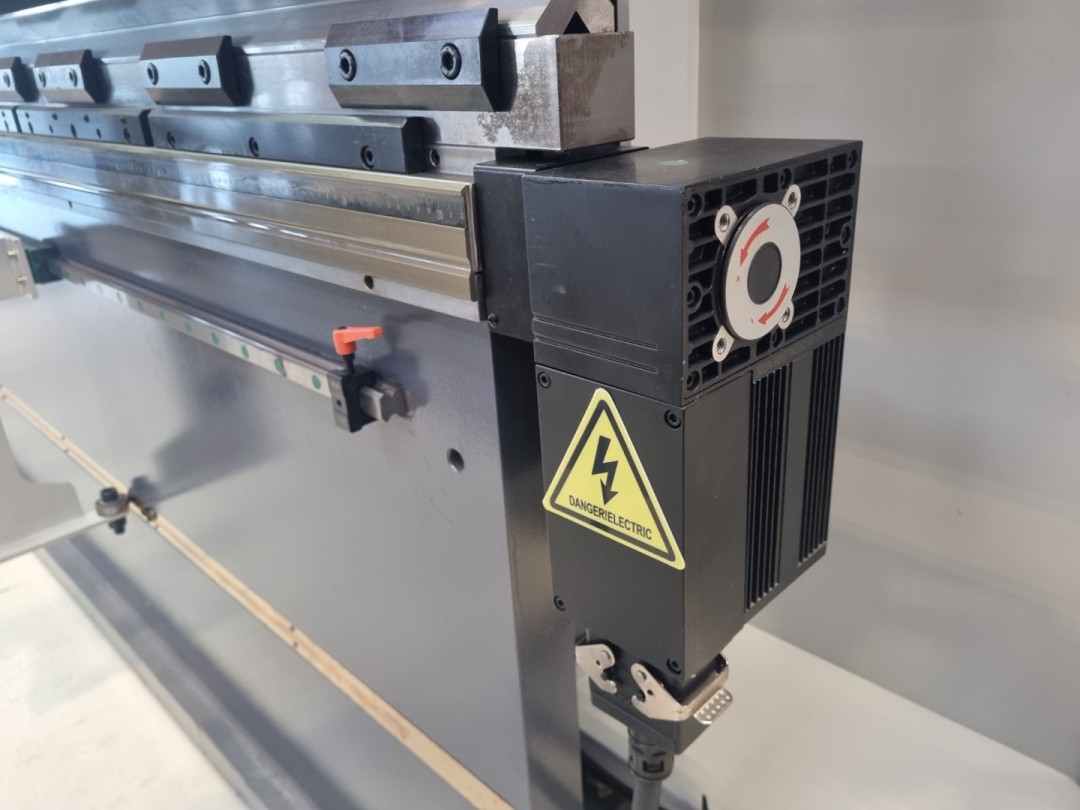

Désignation : APHE

Référence DMO :

Marque : ADFORM

Neuf

Sur commande



Brochure ADFORM - APHE    Fiche technique ADFORM - APHE


Renseignements ADFORM - APHE

DESCRIPTIF

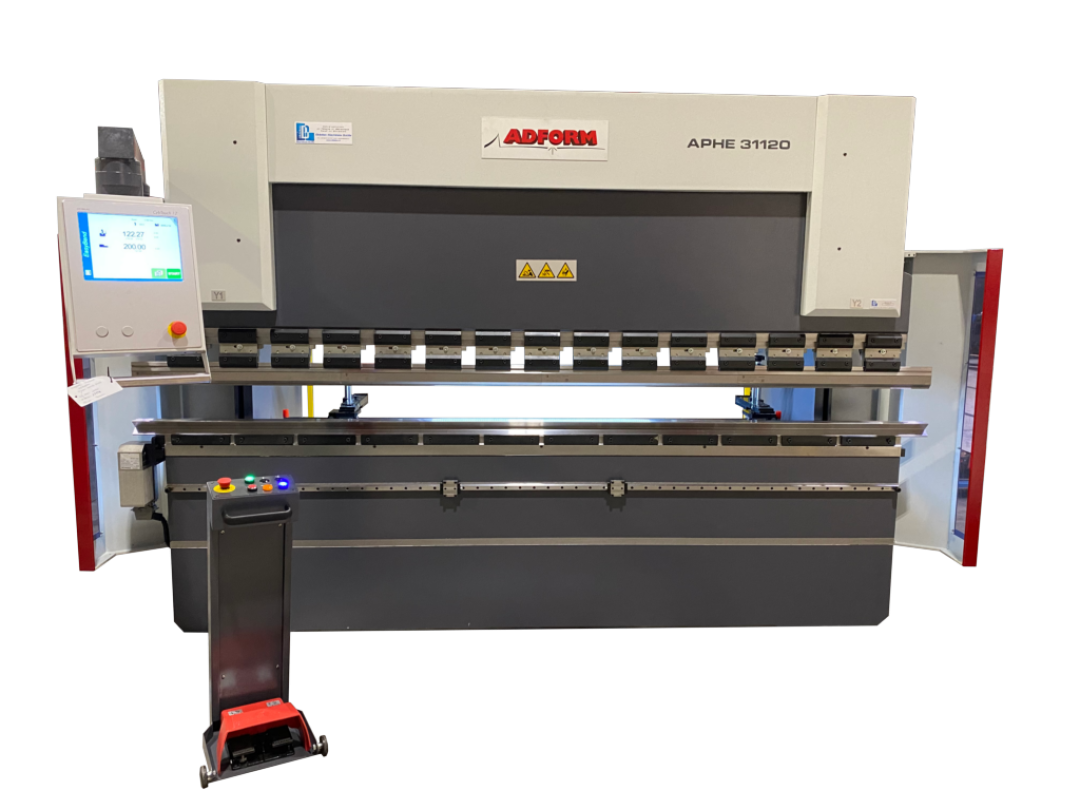

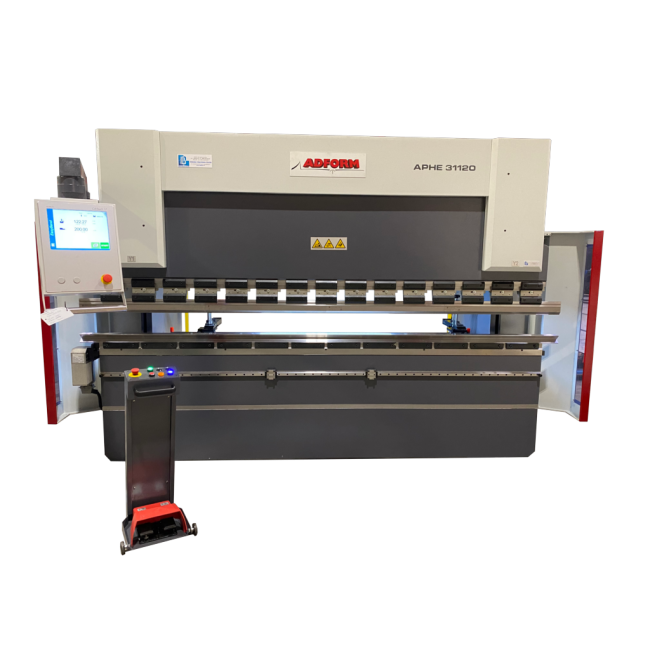

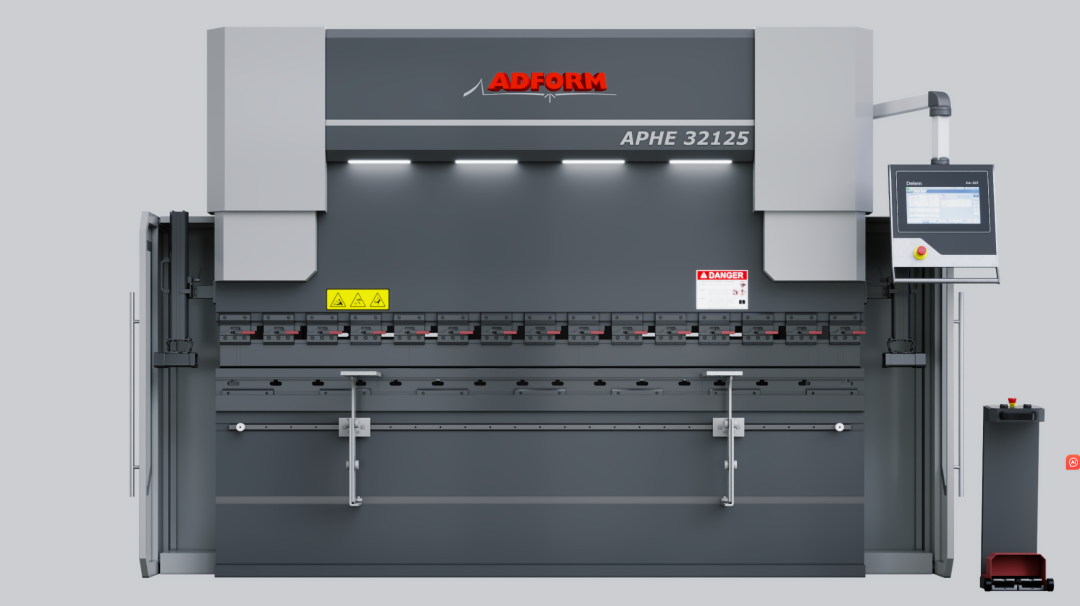

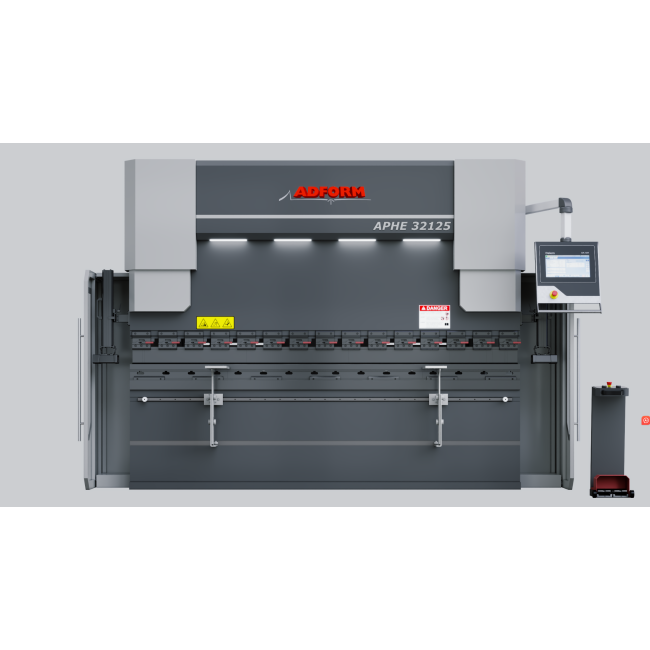

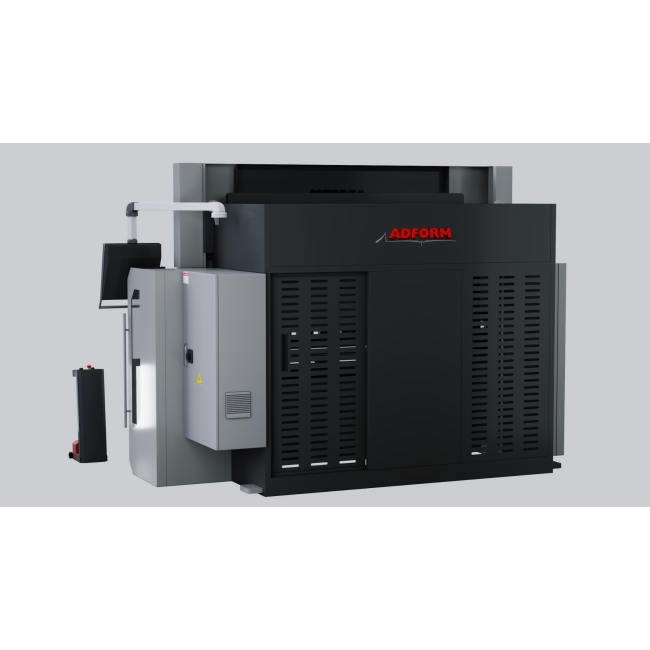

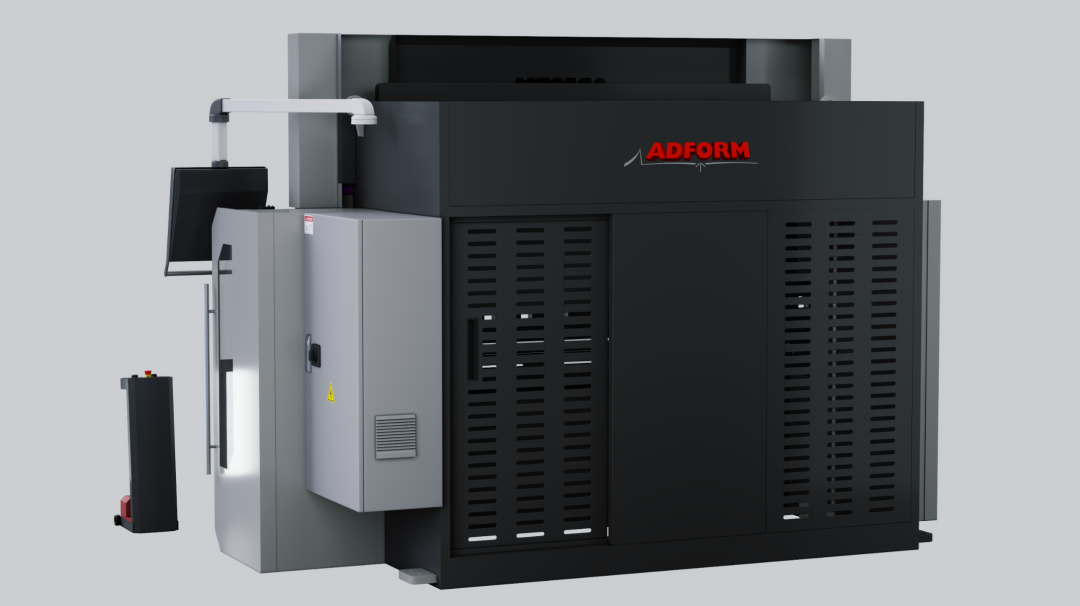

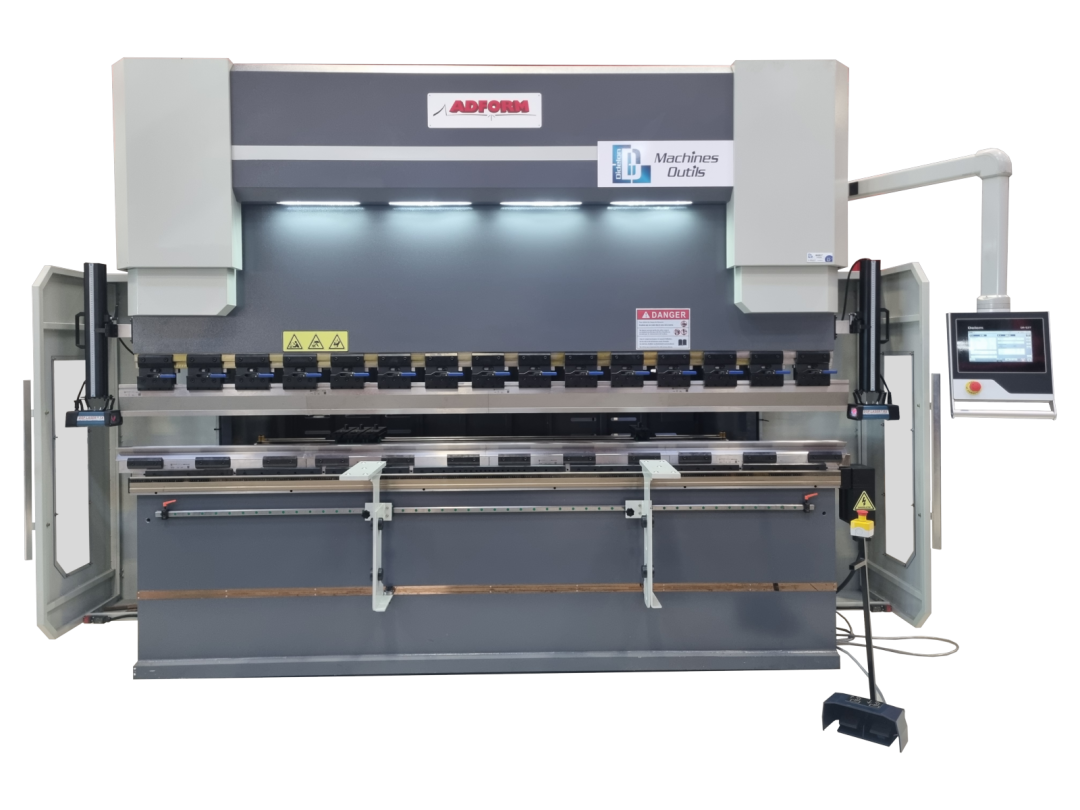

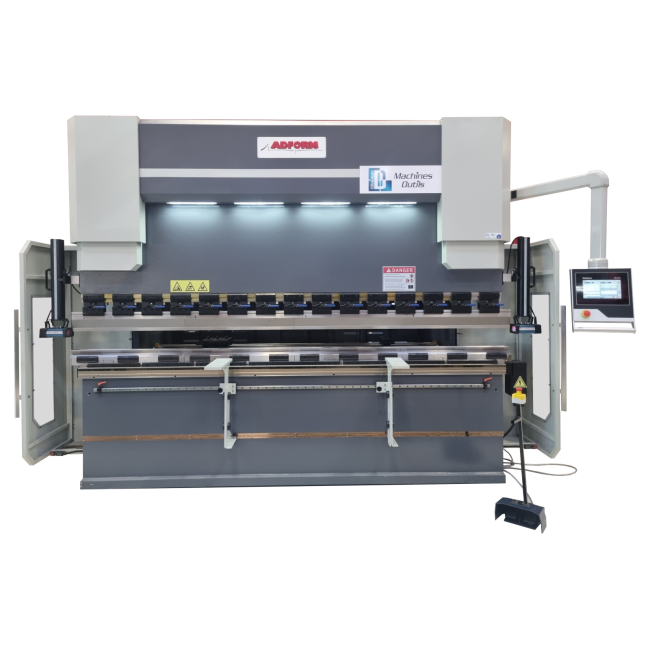

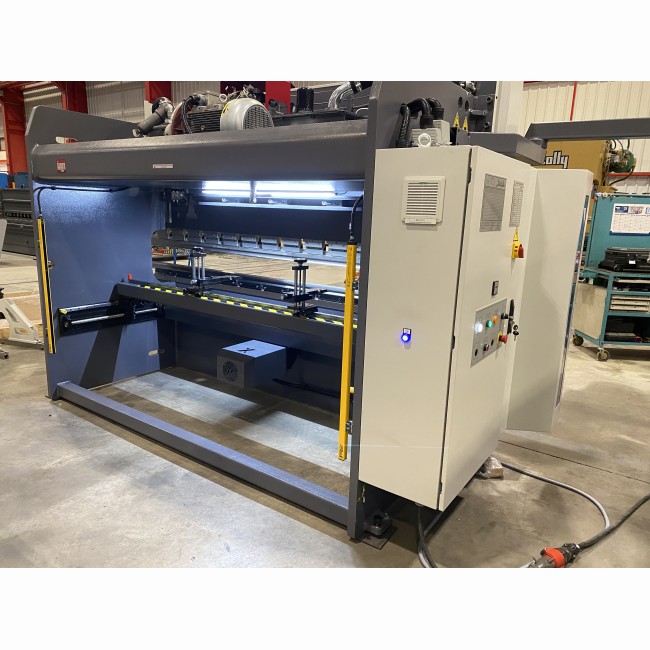

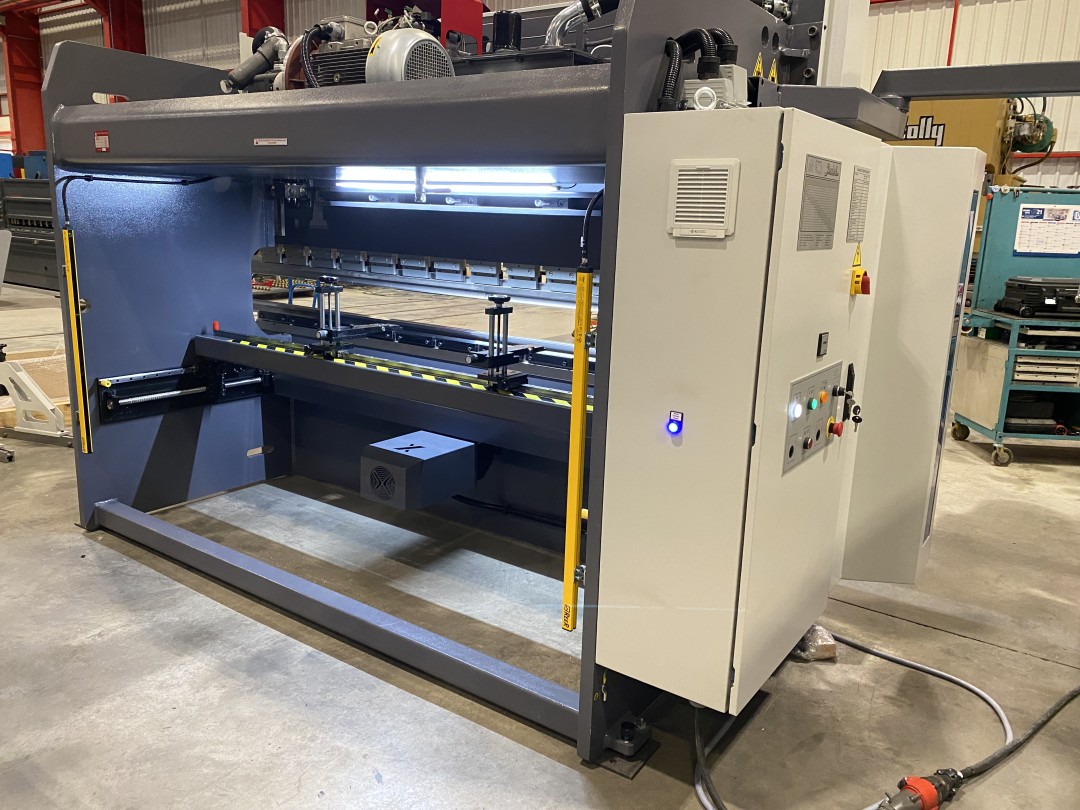

Presse plieuse à commande numérique neuve ADFORM gamme APHE: Le meilleur rapport qualité prix

  • Une gamme très étendu allant de 2500 mm à 4000 mm et une puissance de 63 T jusqu'à 250T

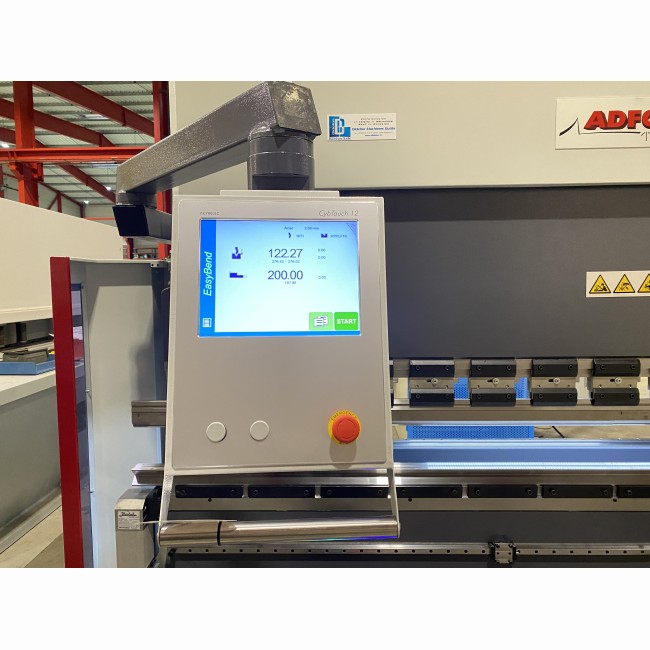

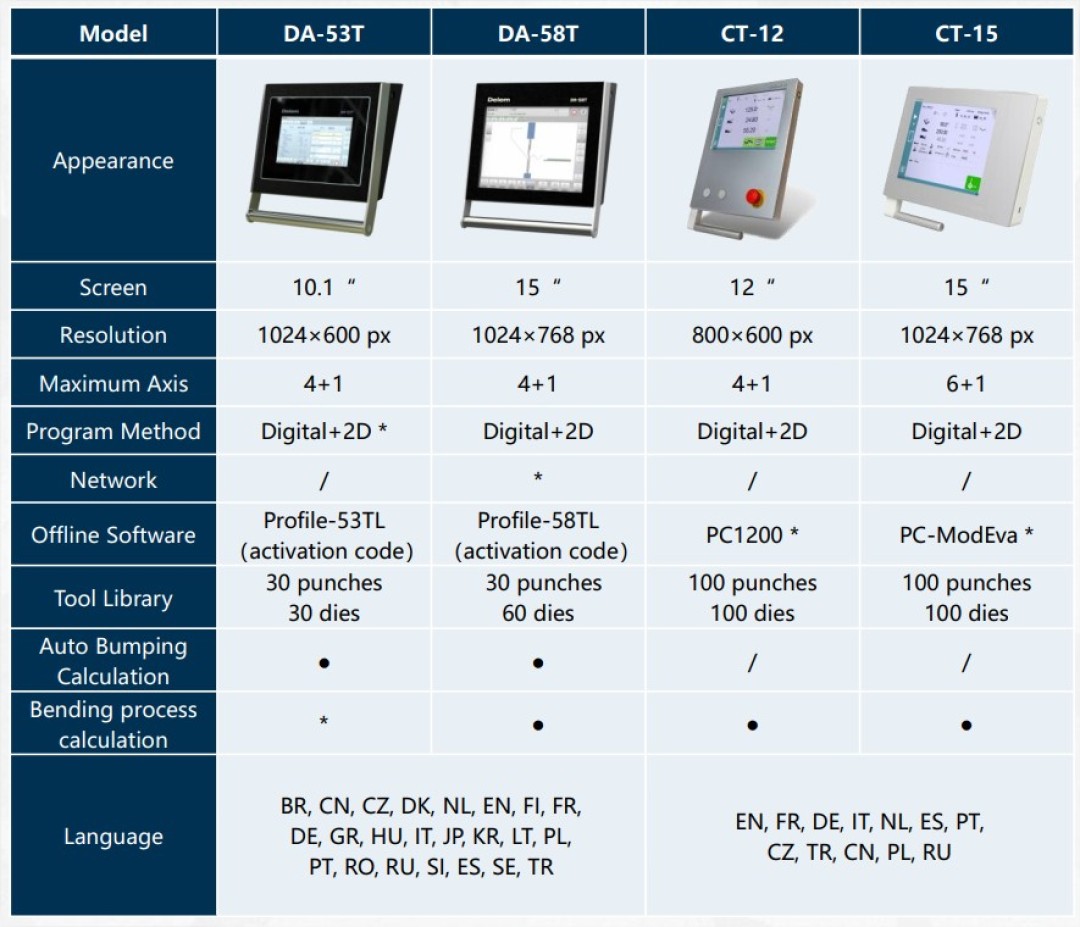

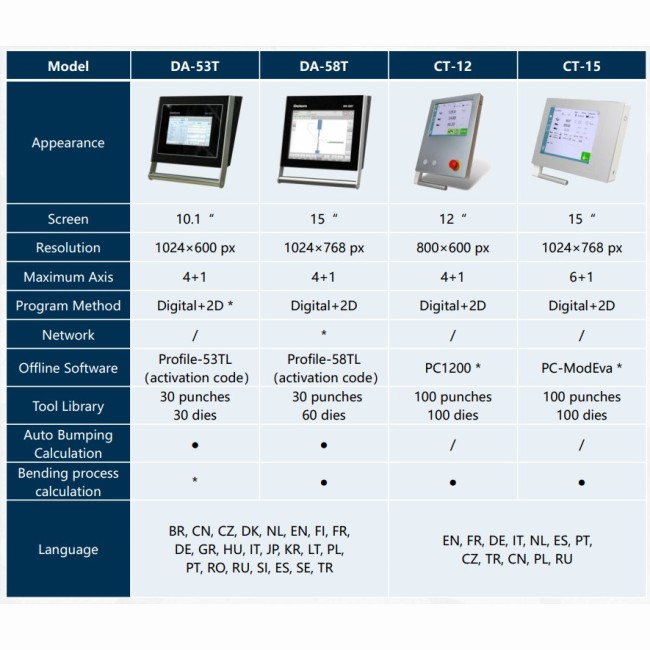

  • Plusieurs Commandes numériques au choix avec ESA (S630 ou S640) DELEM (DA53T, DA53TX ou DA58TX) et CYBELEC (CT12) permettant une programmation simple et intuitive grâce aux interfaces à écran tactile, aux modes  de programmation de profil de pièce de dessin manuel...

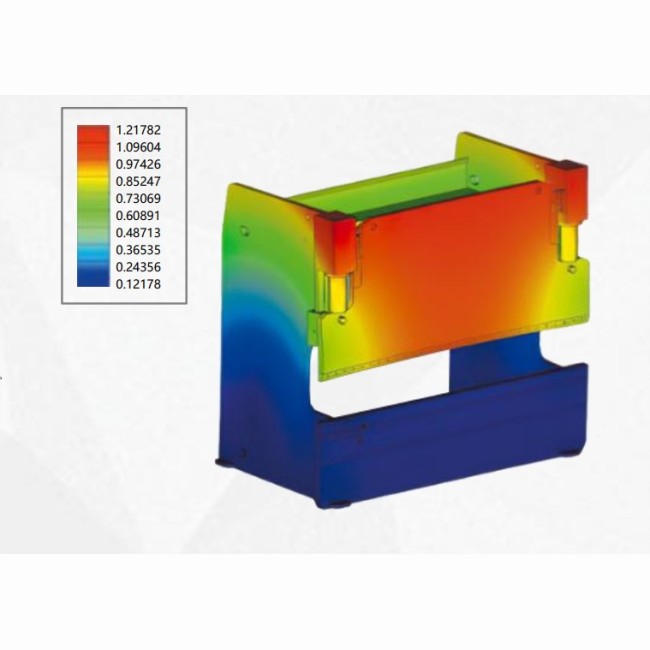

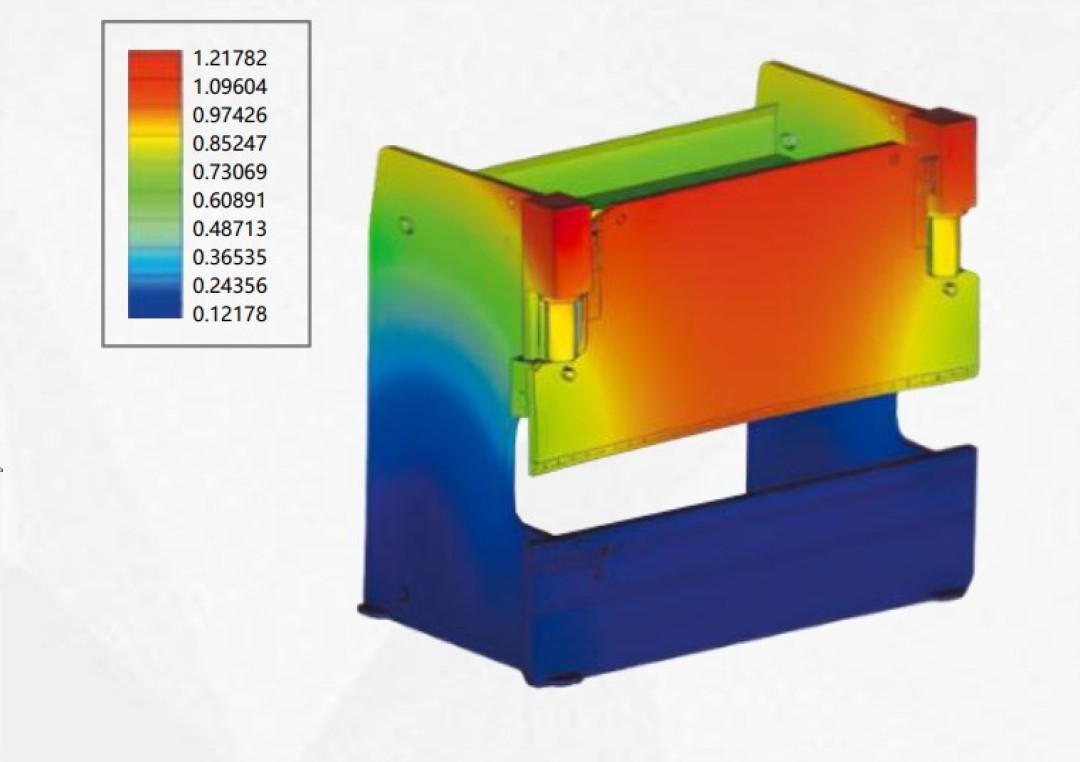

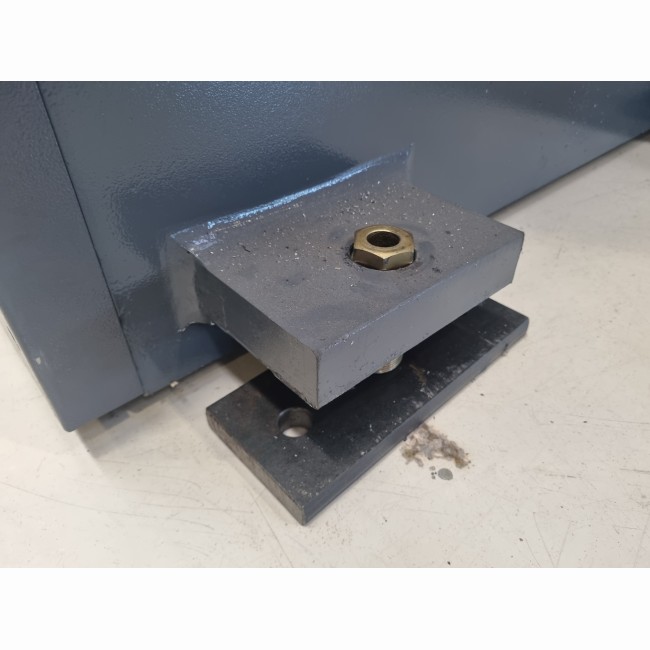

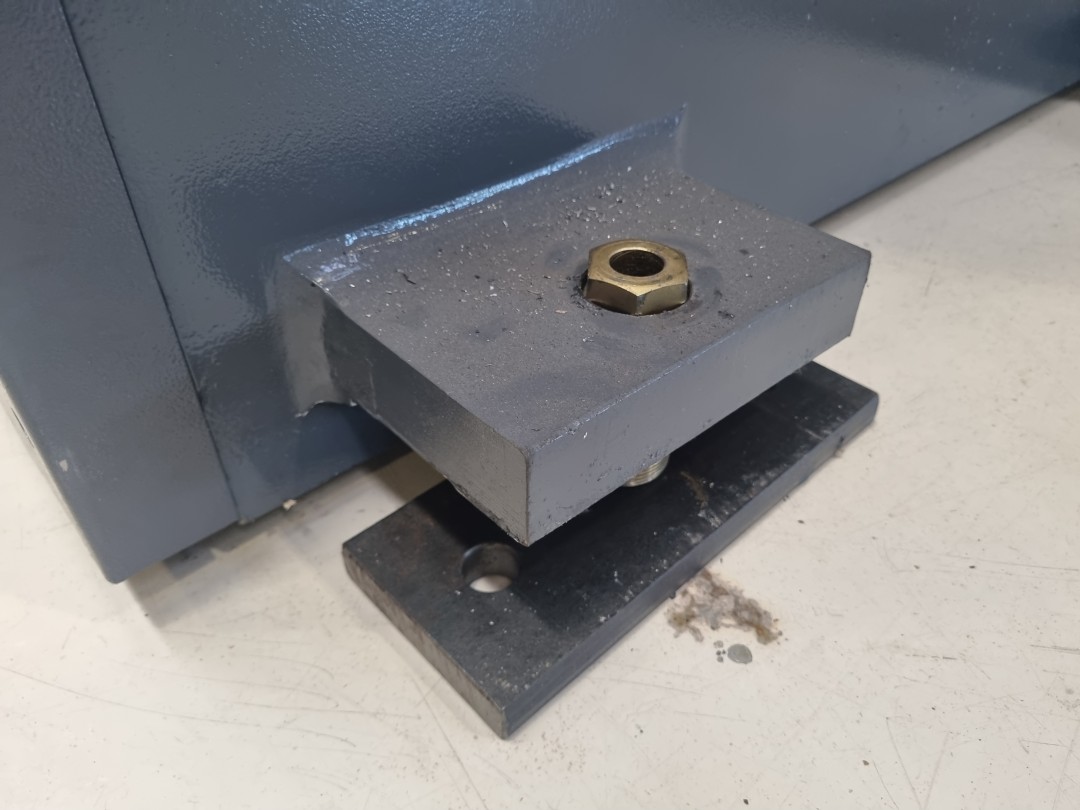

Construction mécano-soudée très rigide :

-Guidages du coulisseau de grande longueur avec glissières synthétiques.
-Table inférieure étroite, compatible avec l’option bombage de table.
-Coulisseau dégagé, permettant la réalisation de pièces encombrantes et complexes.
-Réservoir hydraulique étroit, soudé dans la partie supérieure des montants, pour dégager au maximum la zone de travail.

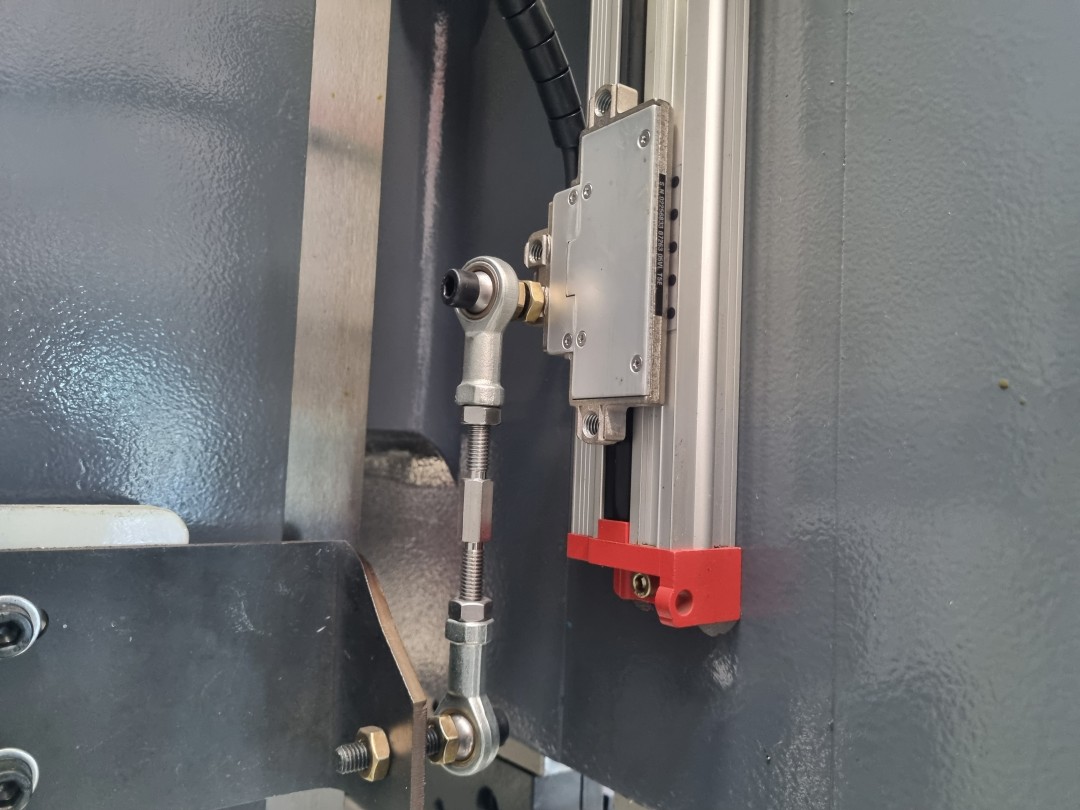

  • Système de mesure :

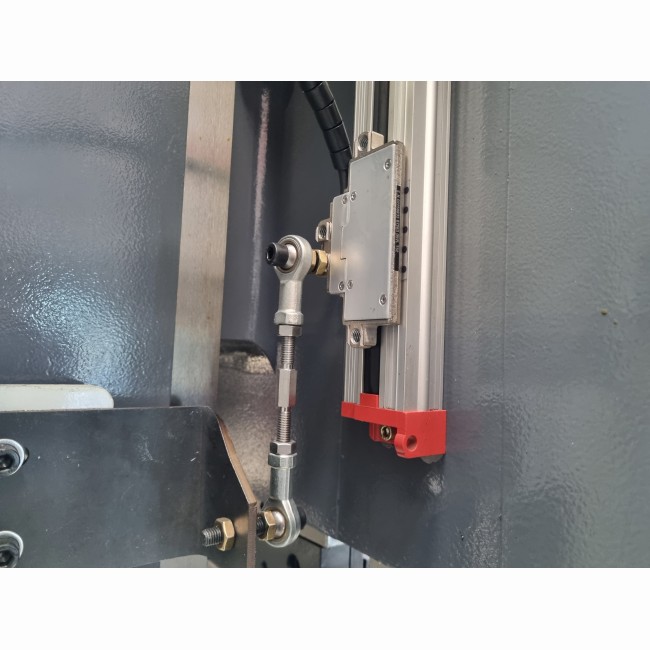

-Sur la partie extérieure de chaque montant est montée la tête de lecture d’une règle optique , qui est elle-même fixée au coulisseau.
-La distance table-coulisseau est mesurée sur chaque côté à plus ou moins 0,01 mm.

  • Groupe hydraulique de marque REXROTH et FIRST:

-Unité compacte dont le niveau acoustique est remarquablement bas, montée loin de la zone de travail. Tuyauterie réduite au minimum.
-Pompe haute pression à engrenages à débit constant. Filtre haute pression avec cartouche interchangeable.
-Ajustement automatique de la pression de travail par la commande numérique, en fonction des données matière et outils, avec un limiteur de pression mécanique.
-Joints et guidages de très grande qualité.
-Liaison coulisseau – tiges de pistons assurée par des rotules, permettant l’inclinaison du coulisseau (maximum 5 mm / mètre).

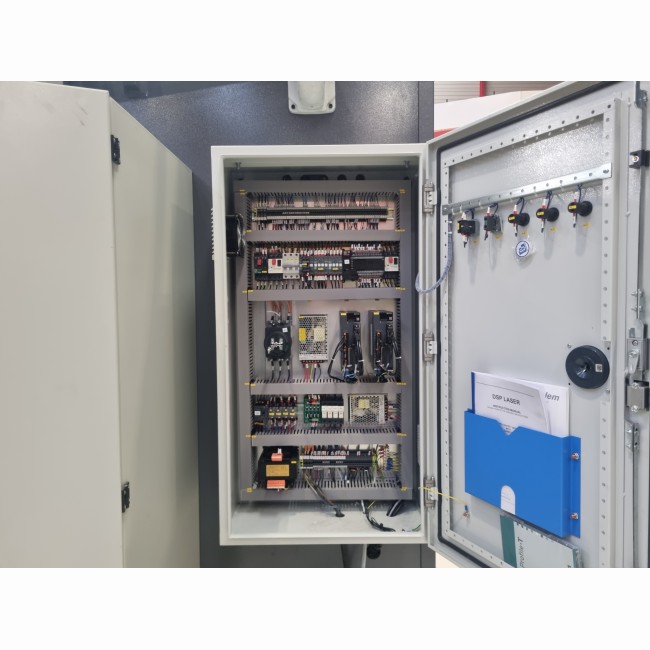

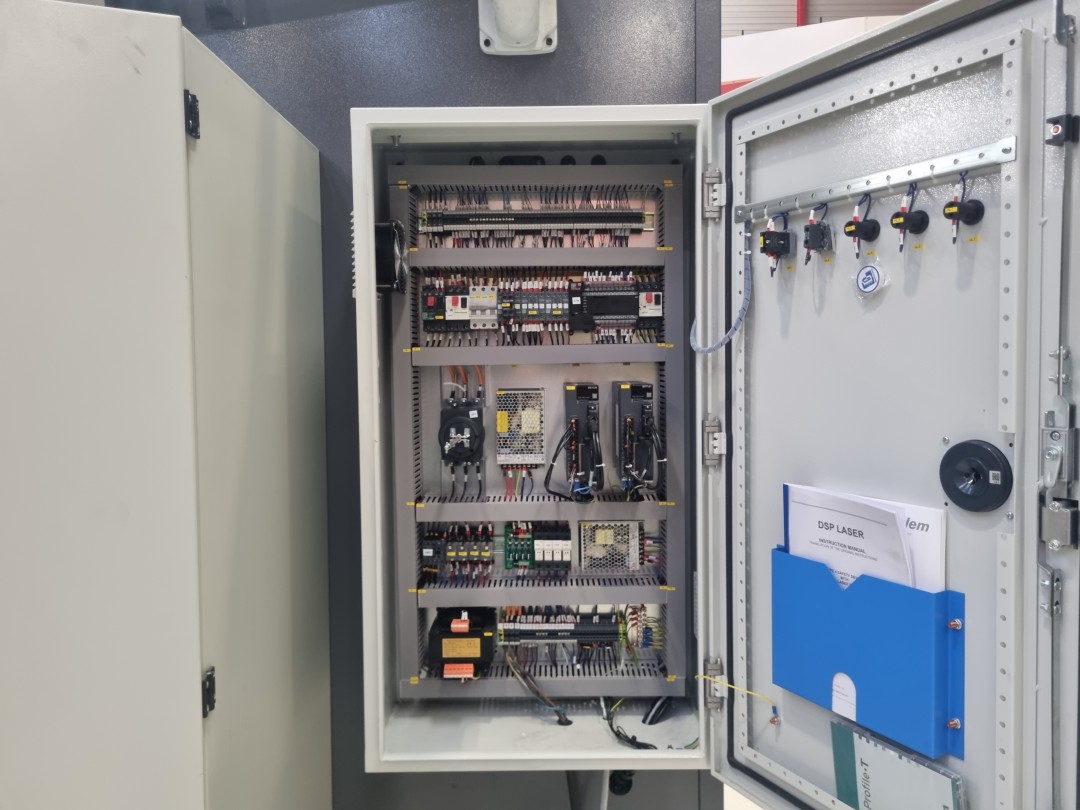

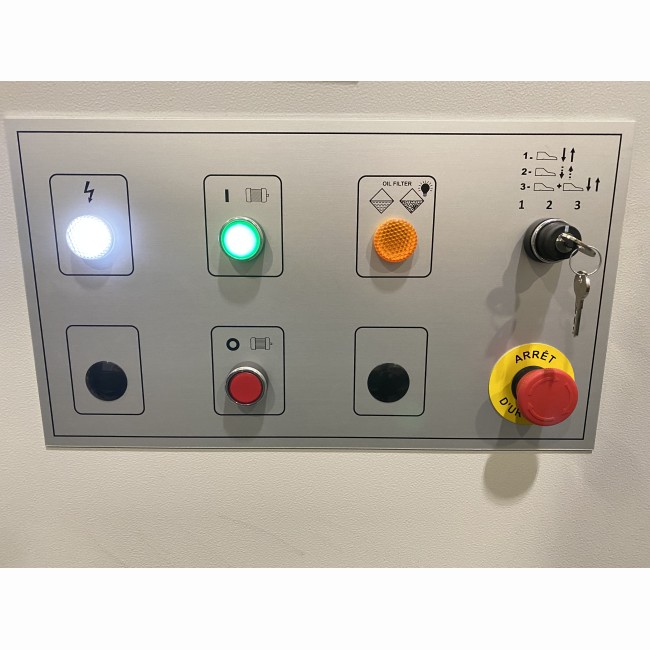

  • Equipement électrique :

-Armoire Télémécanique IP55 intégré avec des composants facilement approvisionnable (siemens, Schneider Electrique, Omron...)

  • Système de sécurité :

La machine ayant reçu un certificat CE de type, n’intègre que des éléments de sécurité de la plus haute qualité.

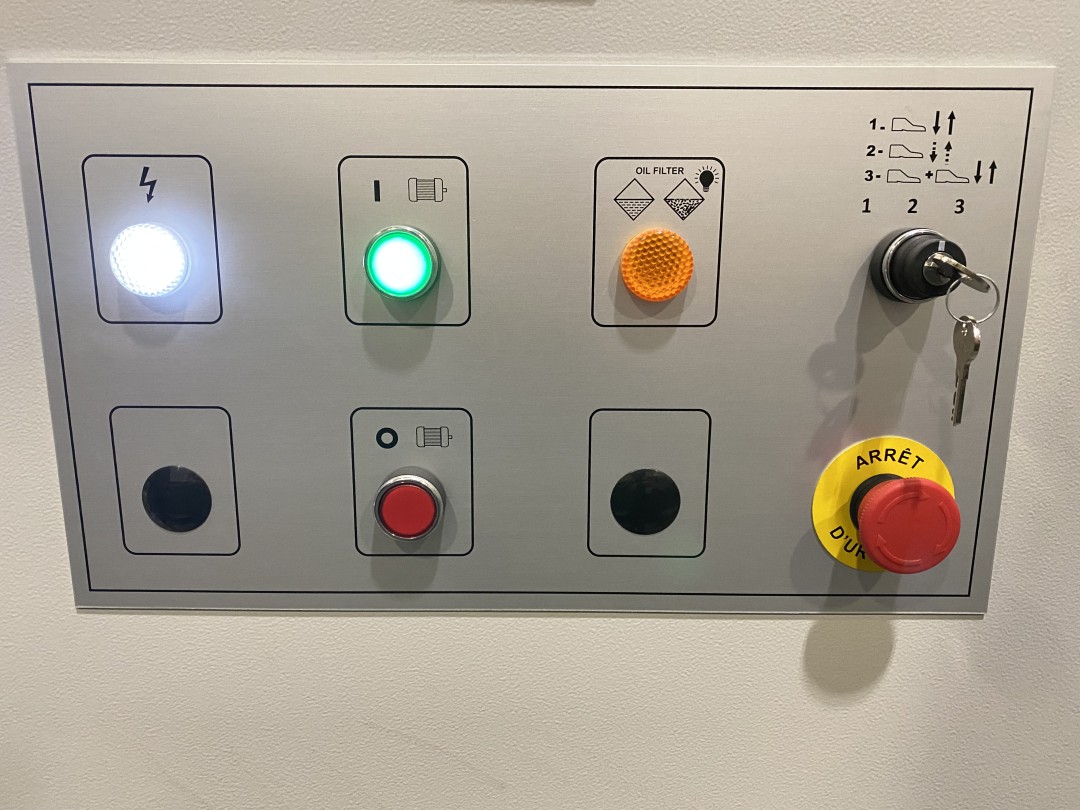

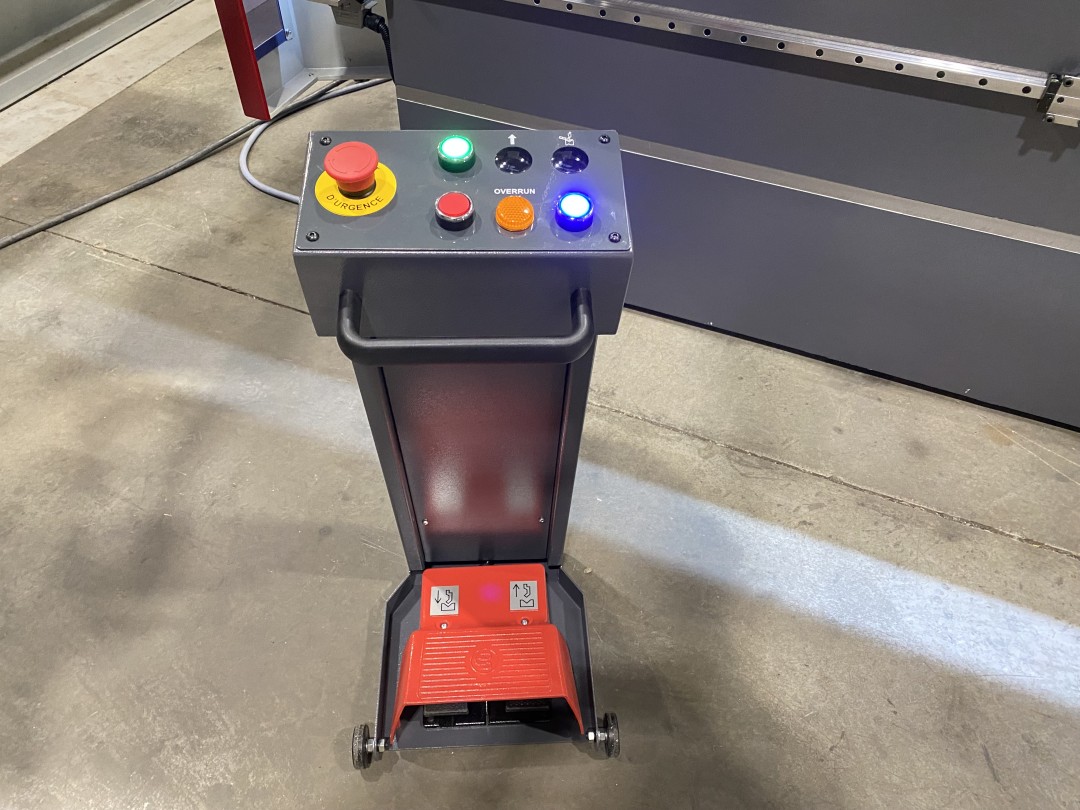

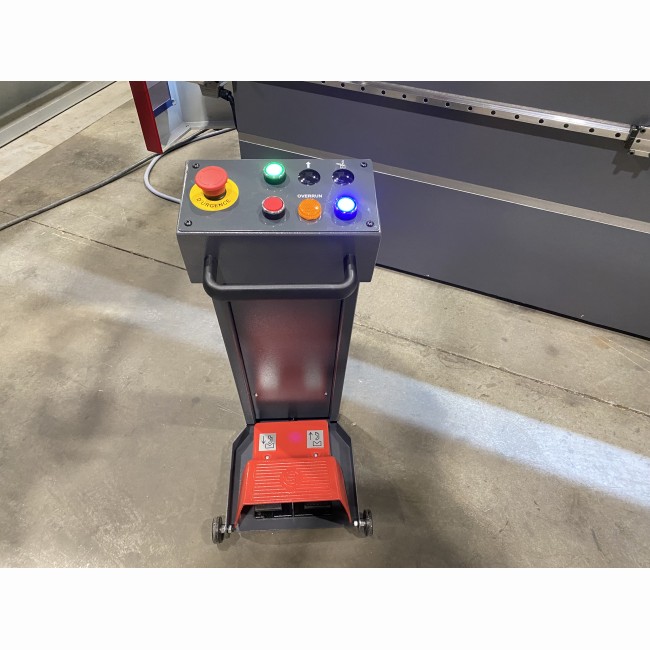

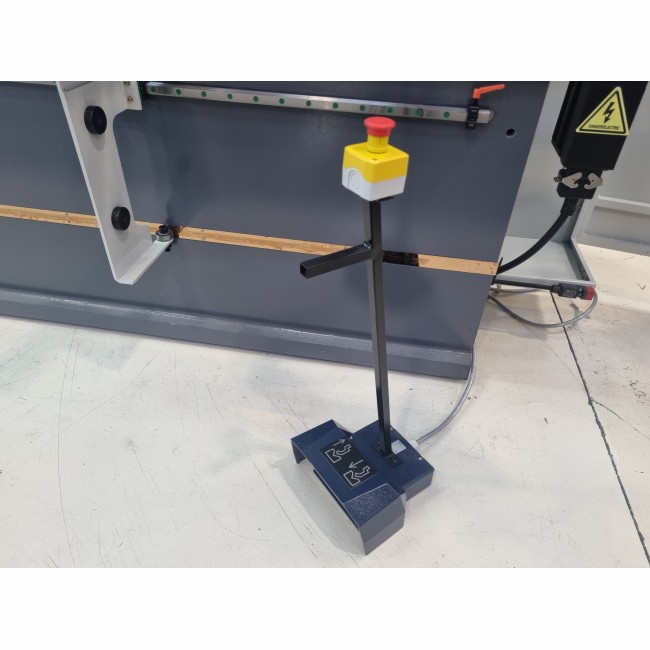

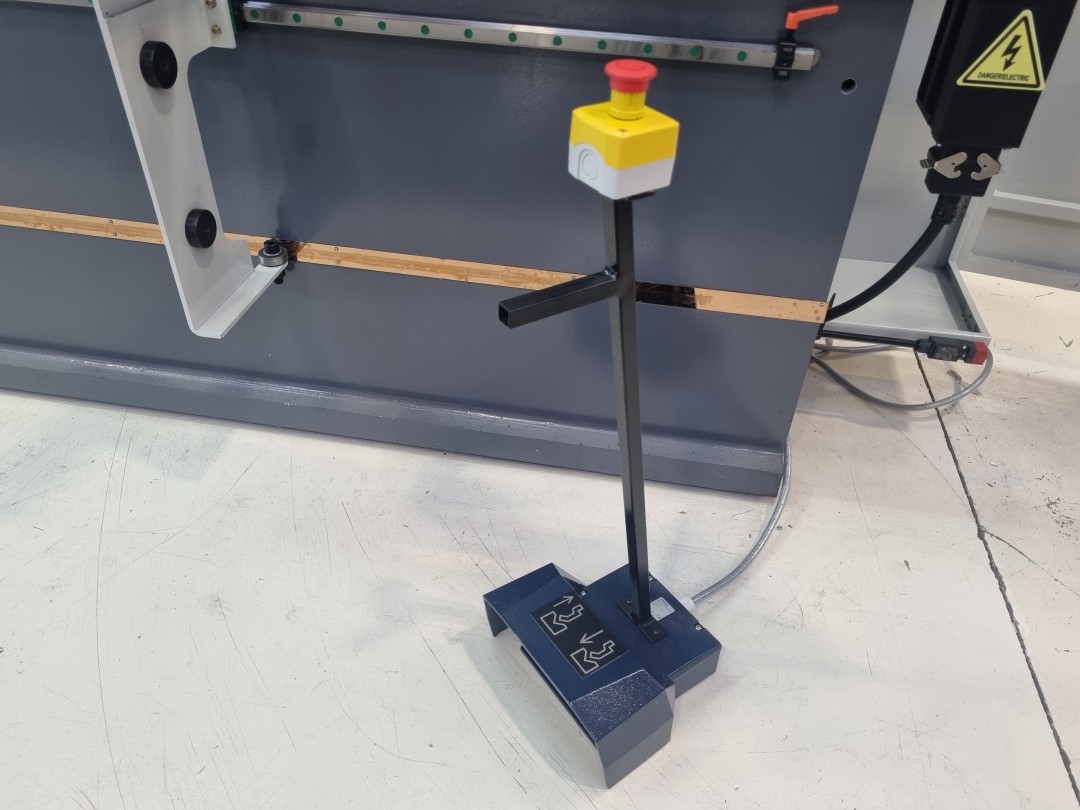

La pédale 3 positions (avec arrêt d'urgence intégrés), les portes latérales et arrières ainsi que les arrêts d’urgence sont gérés par un module de sécurité Télémécanique type Pilz.

  • OUTILLAGE :

-Fixation des poinçons type amada pPromecam avec système anti-chute.
-Table étroites pour matrices type amada promecam largeur 60mm




Equipements standards

5 axes pilotés par la commande numérique (Y1 - Y2 - X - R - V) (pas de bombage sur machines < à 2m)

Tablier descendant avec synchronisation électronique par servovalves des axes Y1 (vérin gauche du tablier) et Y2 (vérin droit du tablier)

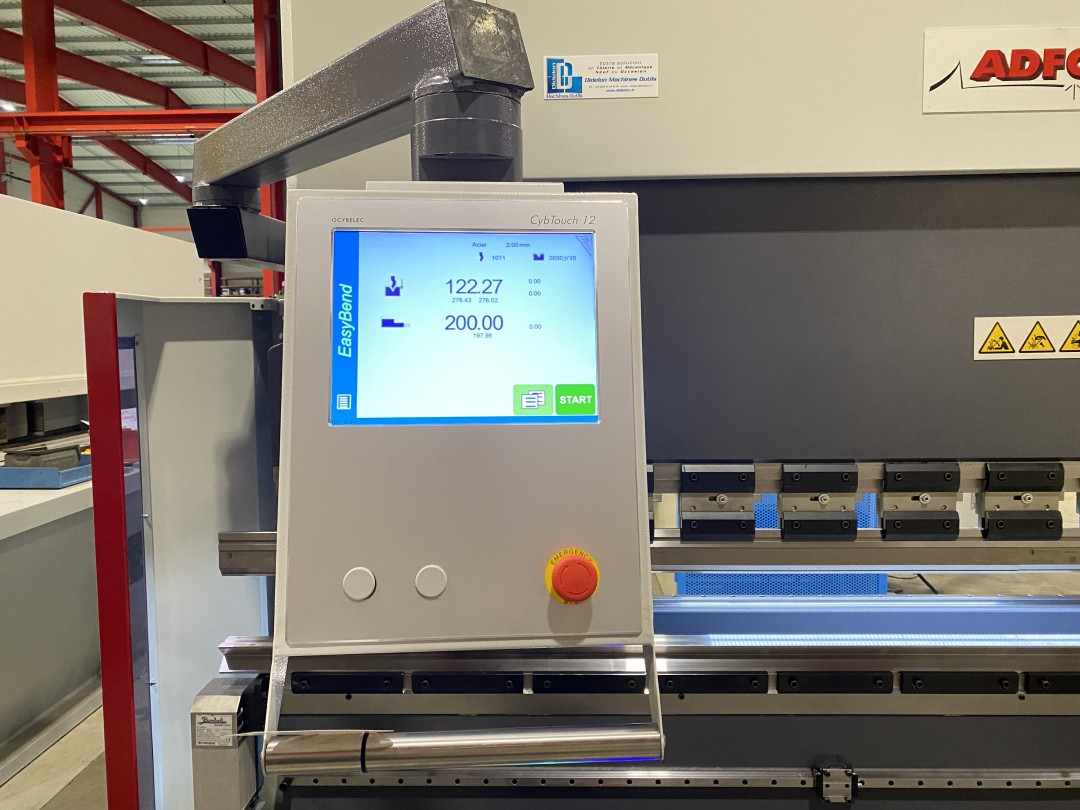

Commande numérique à écran tactile couleur

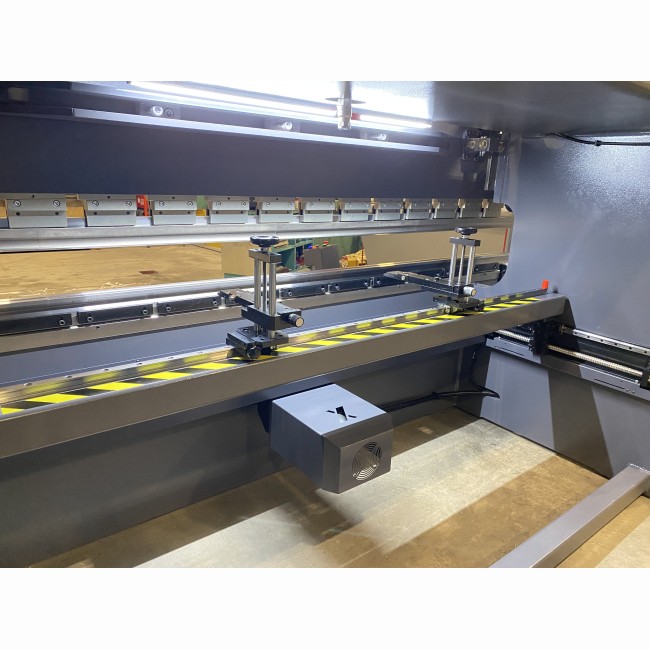

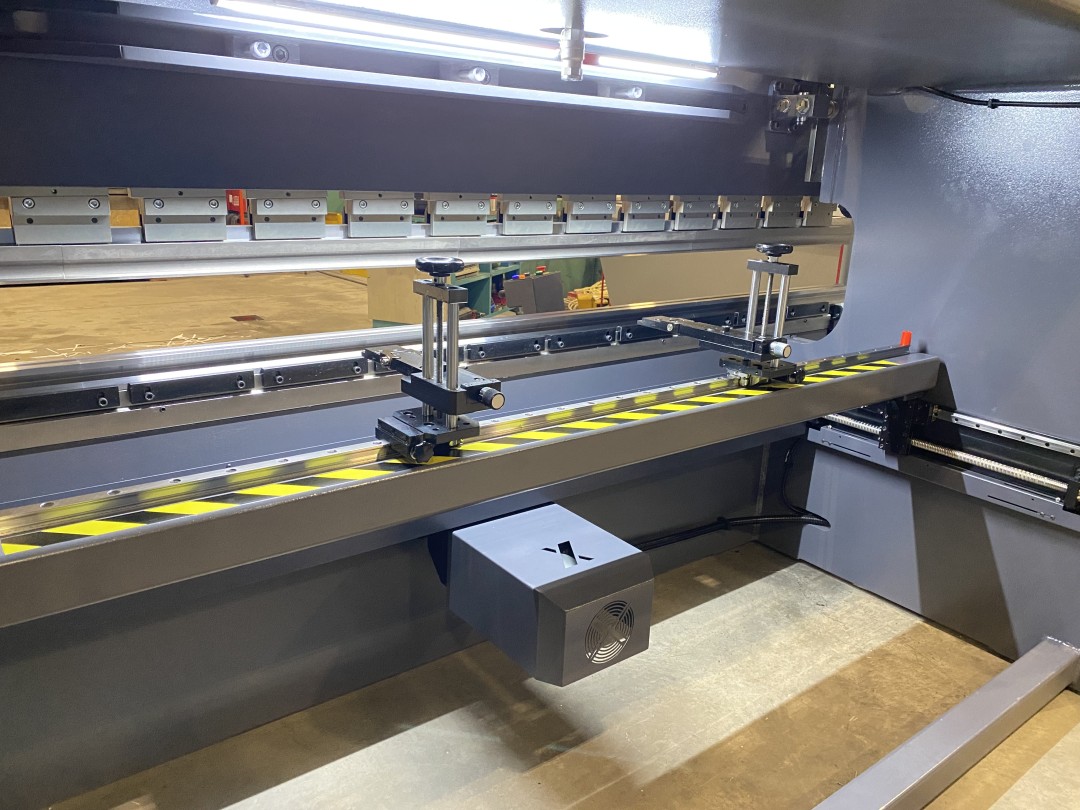

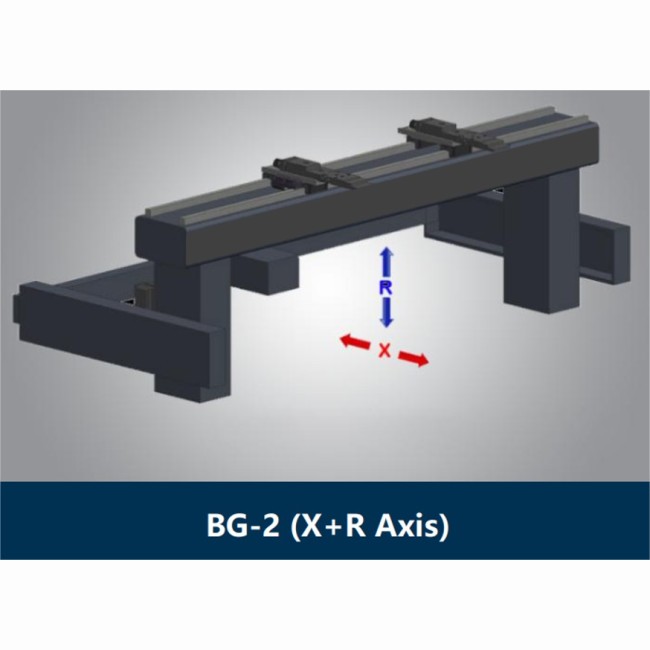

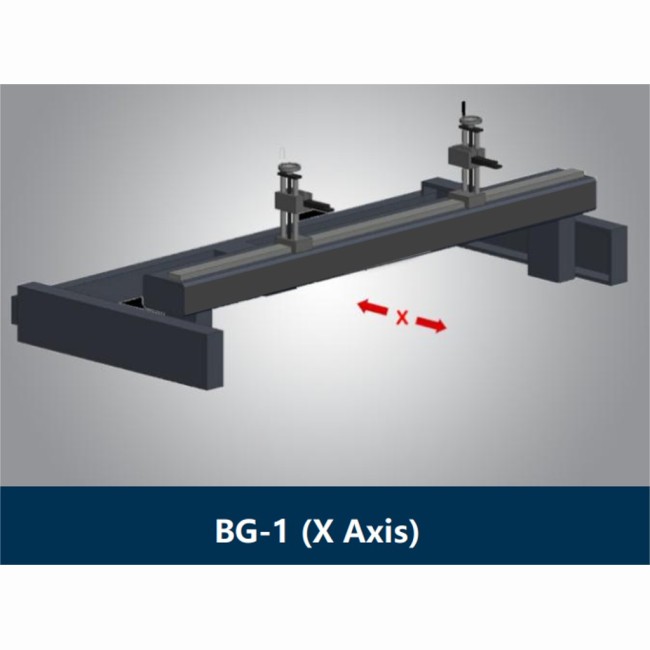

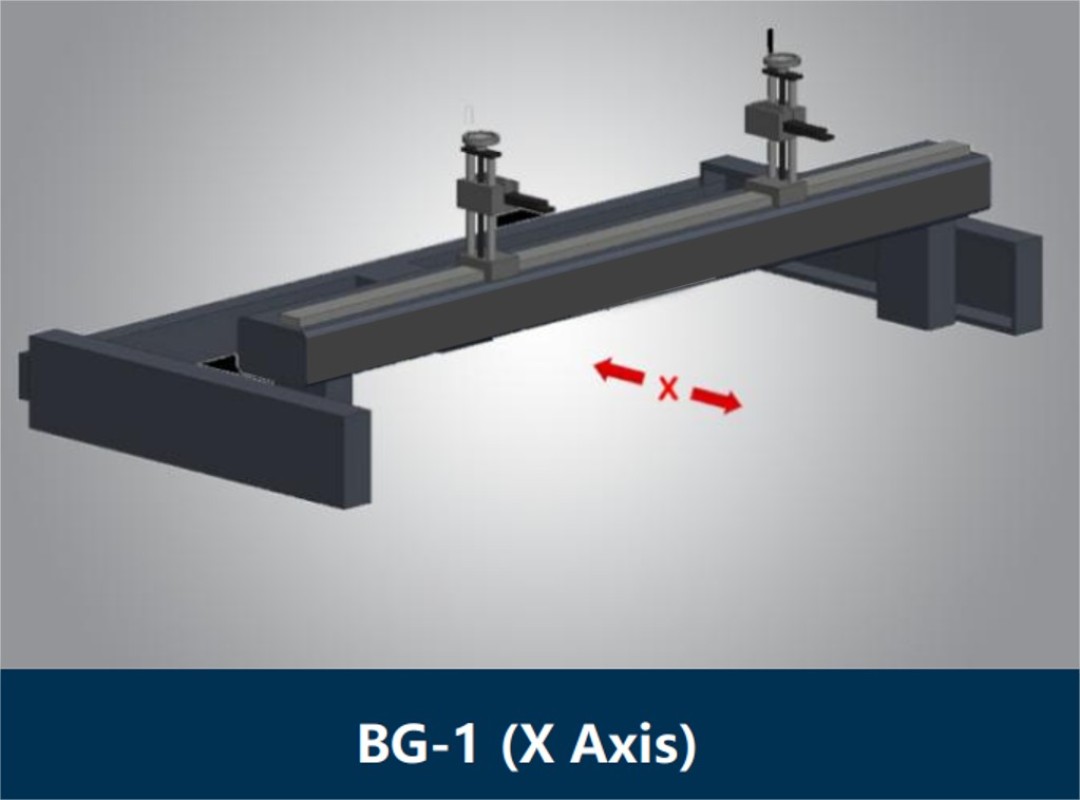

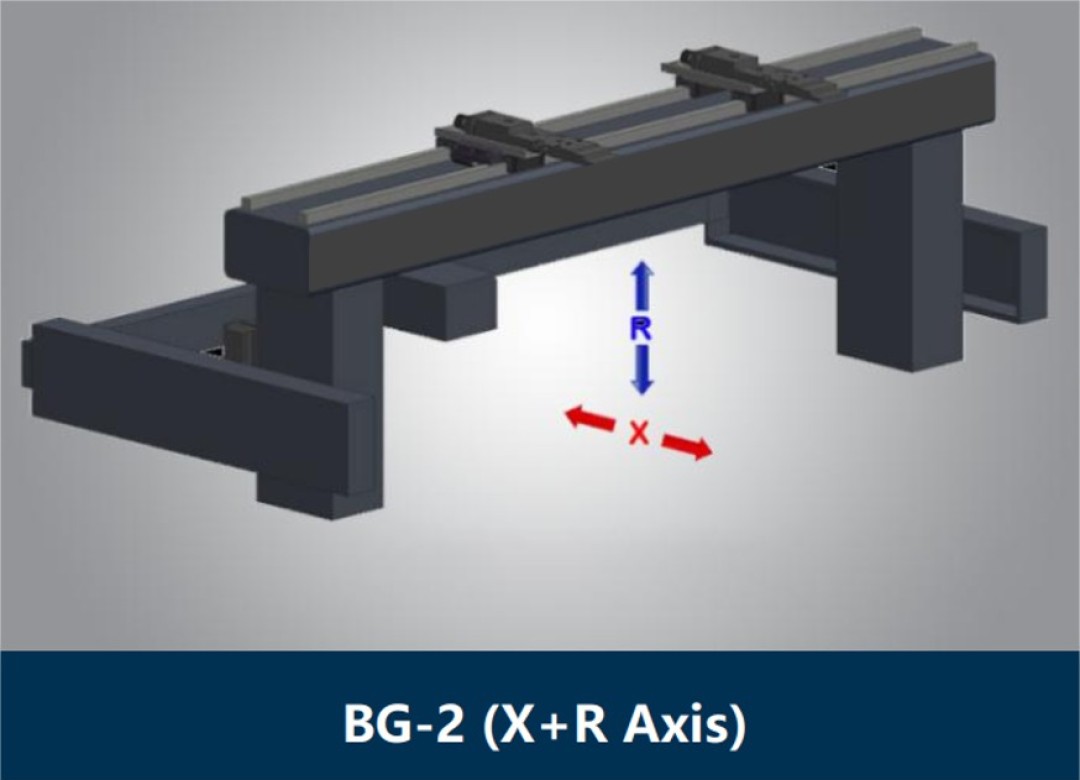

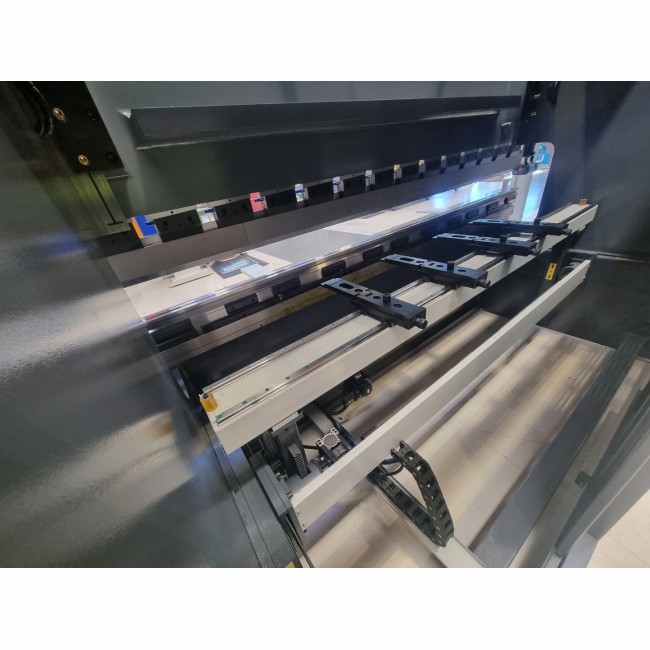

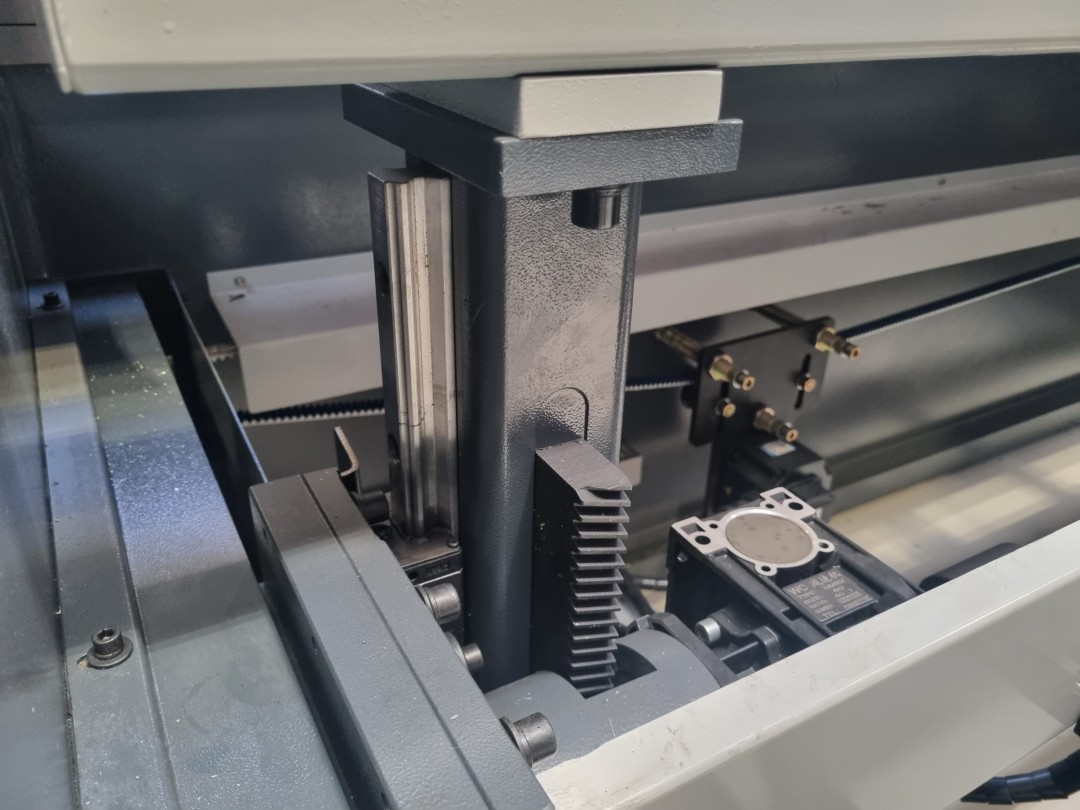

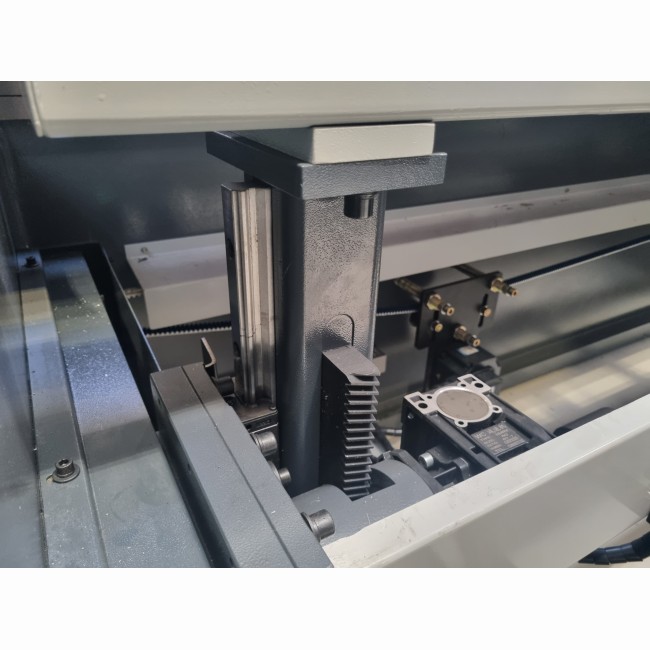

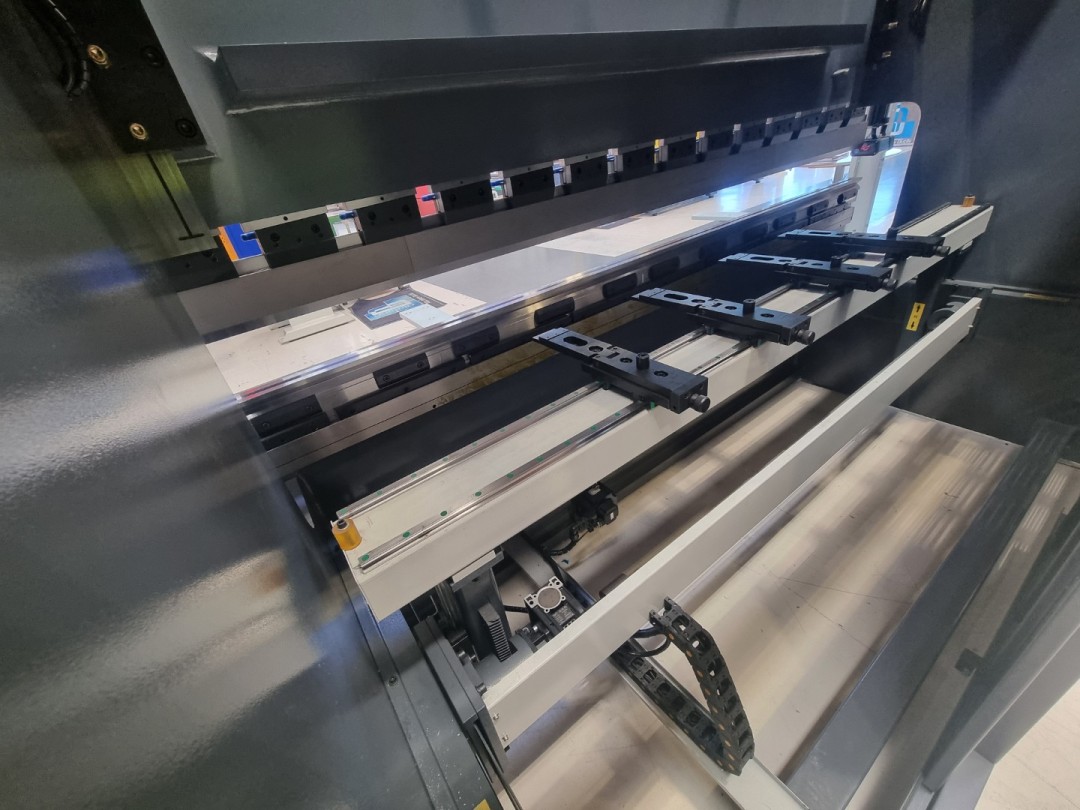

Butée arrière à servomoteur avec vis à billes avec doigts de butée montés sur guidage linéaire. Les axes X (avancée / recul de la butée) et R (montée / baisse de la butée) sont pilotés par la CNC

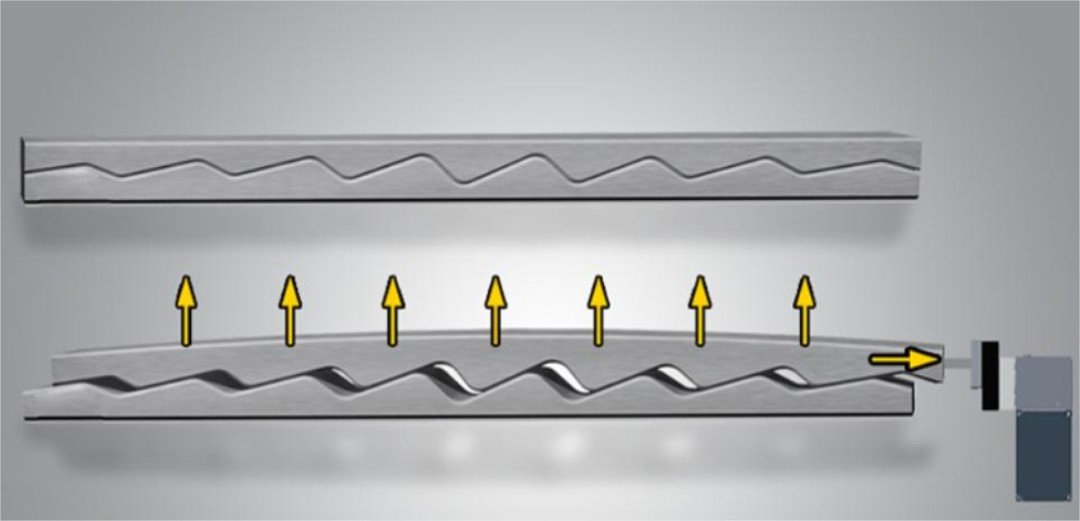

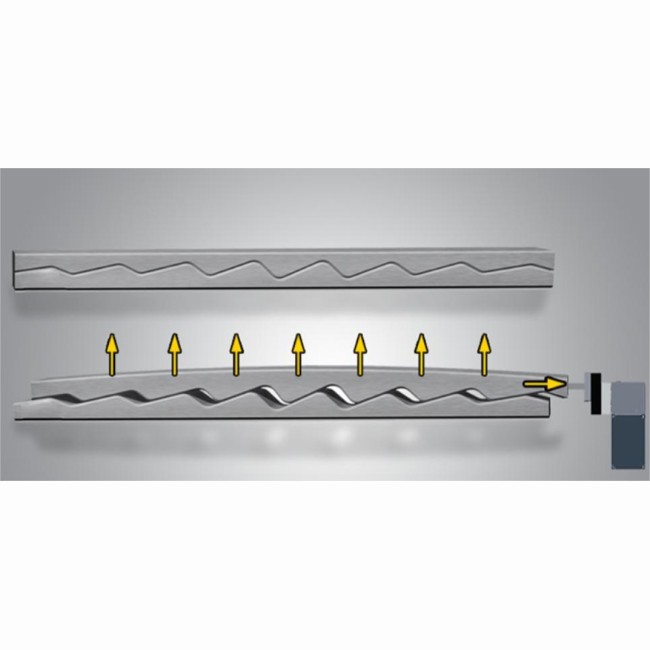

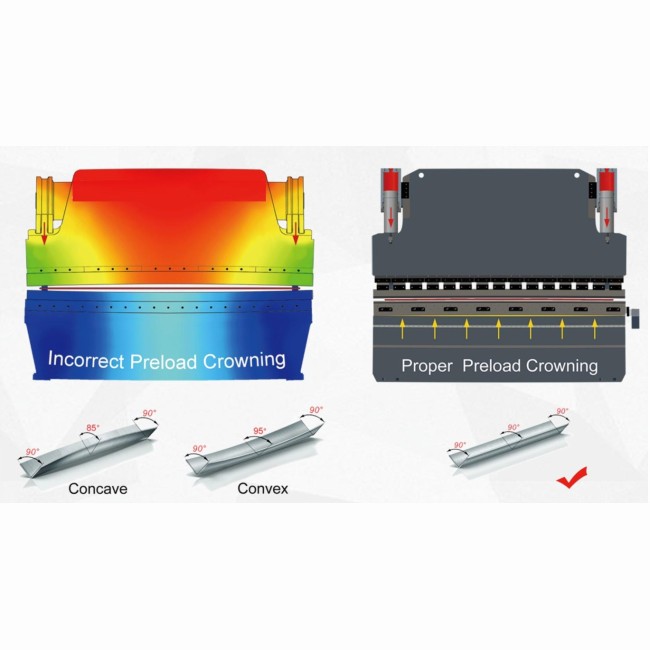

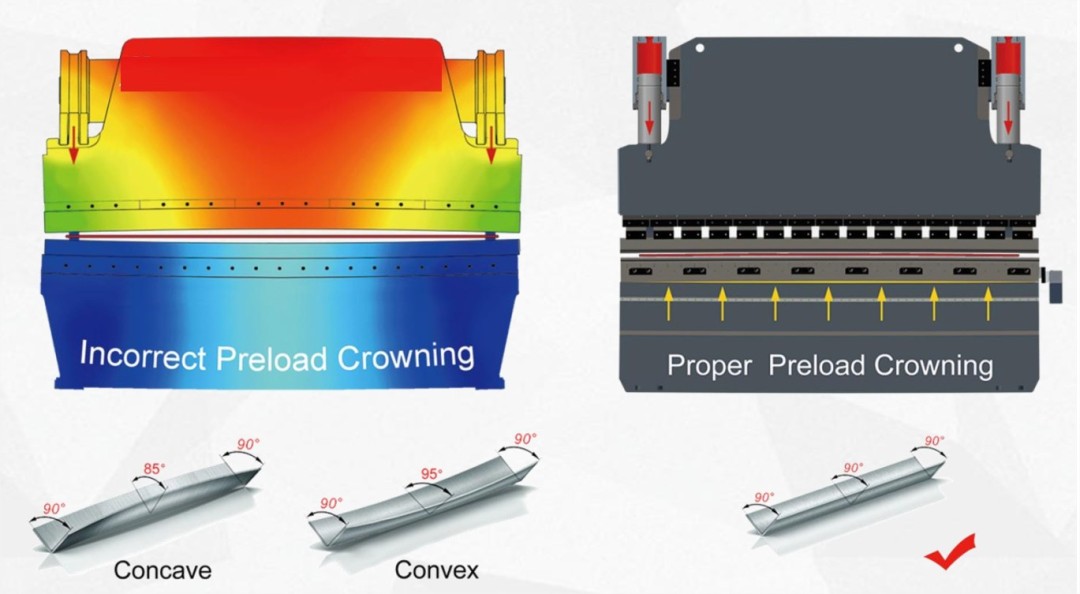

Bombage de table motorisé (axe V) pour correction automatique de la déformation du tablier (pour machine > à 2m)

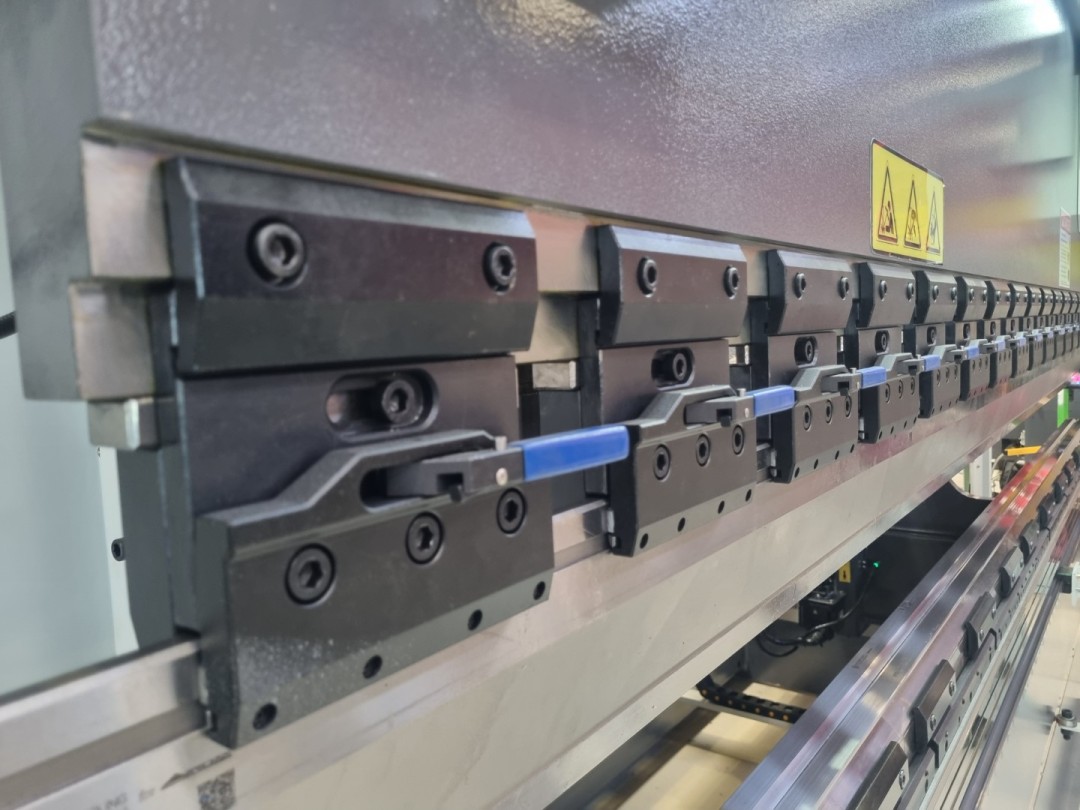

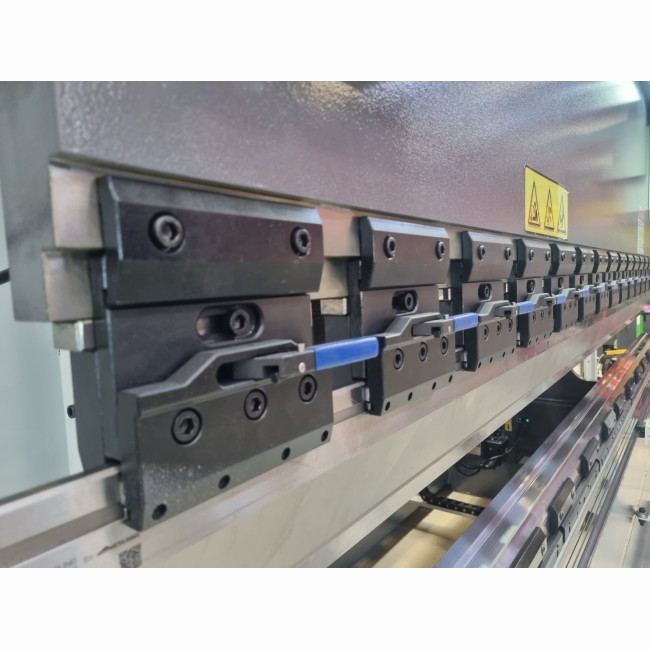

Serrage des poinçons avec des intermédiaires europeen (type amada promecam)

Une ligne de poinçon à 85° dont fractionné et bigorne

Une ligne de matrice multivés à 86° largeur 60mm (vé de 16 / 22 / 35 / 50mm)

Protections latérales et arrière verrouillées électriquement

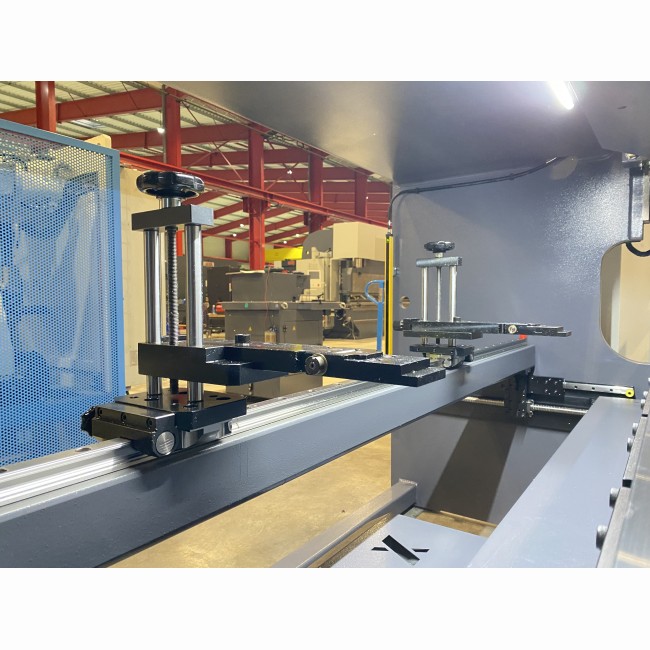

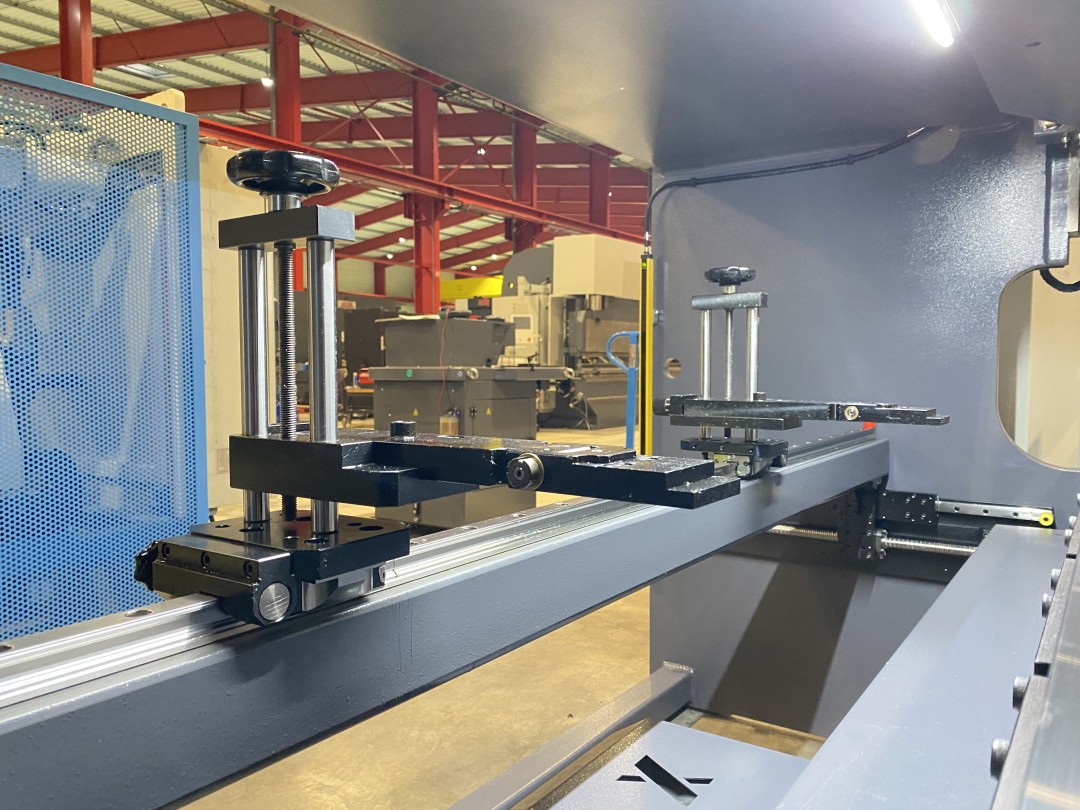

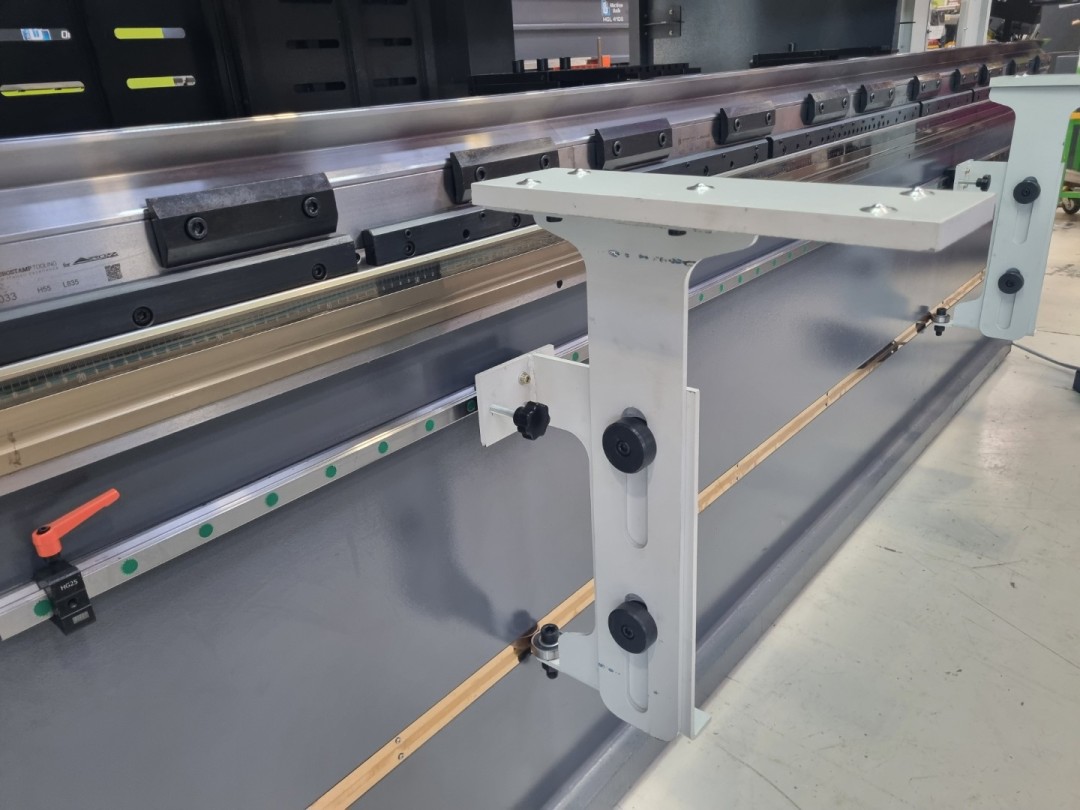

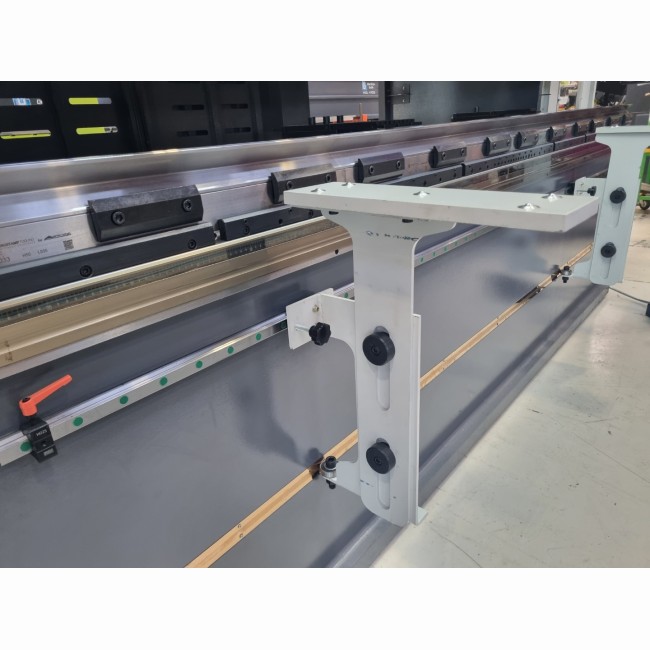

Deux bras supports avants montés sur guidage linéaire pour déplacement latéral

Equipements optionnels

  •  Doigts de butée supplémentaire
  • Bombage de table hydraulique
  • Autres

- Une grande variété de choix d'outillage en fonction de vos matières, pièces à plier

- Un serrage hydraulique des outils

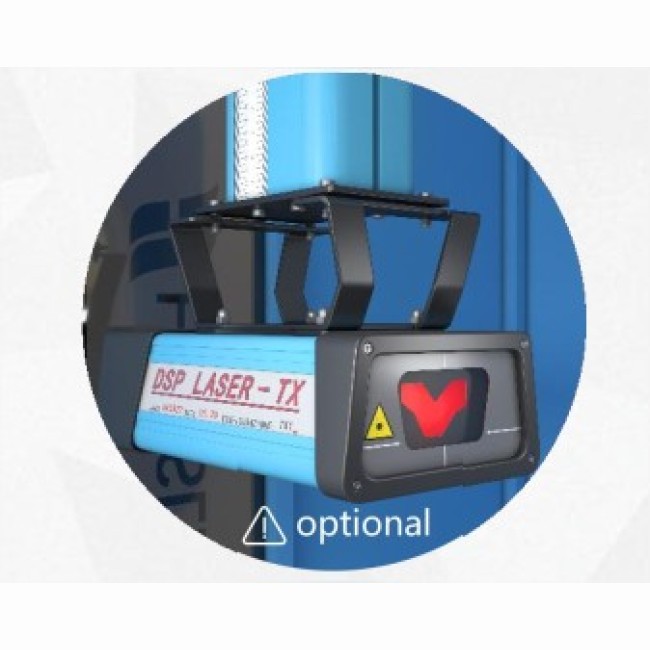

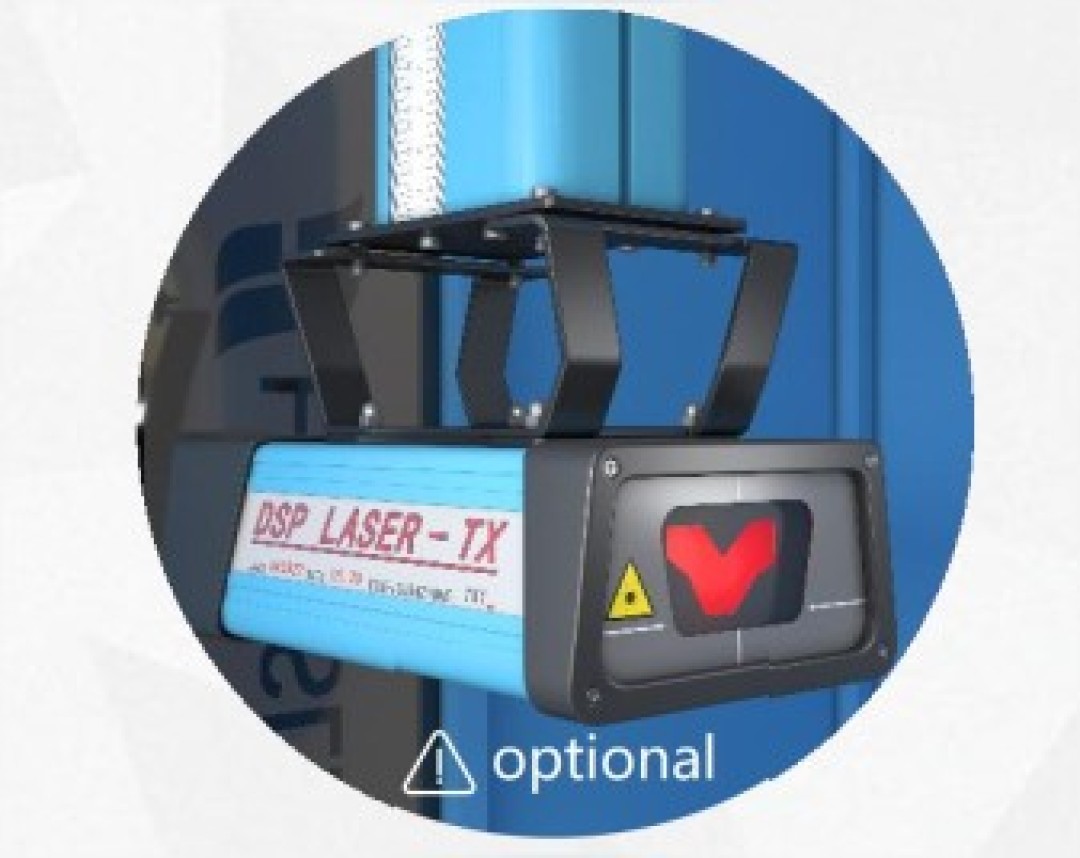

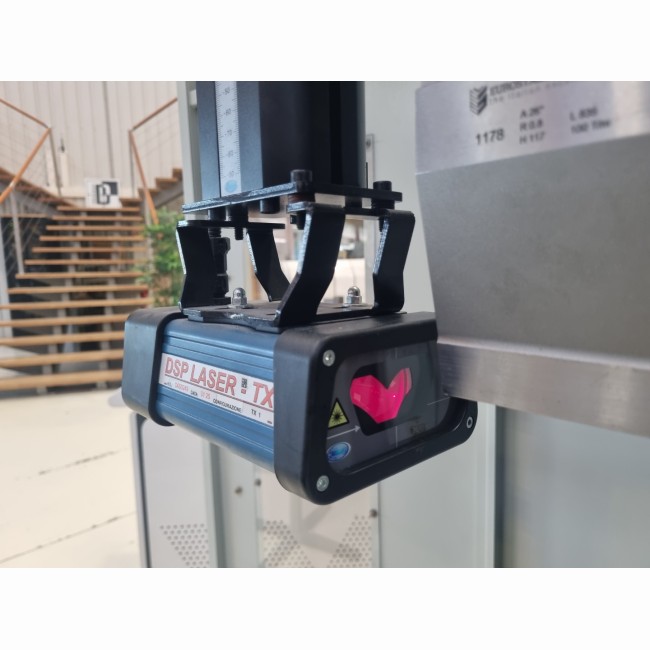

-  Des lasers de sécurités avants pour approche en vitesse rapide

- Un système de refroidissement du groupe hydraulique

- Une climatisation de l'armoire électrique

...



Caractéristiques techniques

APHE 1600x63TAPHE 3200x100TAPHE 3200x125TAPHE 3200x160TAPHE 3200x200TAPHE 3200x250T
Longueur maxi de pliage (mm)160032003200320032003200
Puissance maxi (T)63100125160200250
Passage entre montant (mm)26002600260026002600
nombres d'axes455555
Col de cygne (mm)300350350400400400
Course (mm)165200200200220250
Passage entre table (mm)330400400400430480
Largeur de la table (mm)
Hauteur de travail (mm)
Vitesse de descente rapide (avec option laser) (mm/sec)200200200180180160
Vitesse de pliage (mm/sec)101010101010
Vitesse de remontée (mm/sec)160160160140140140
Puissance moteur (kW)5,57,57,5111518,5
Capacité du réservoir d'huile (litres)
Encombrement ((L x l x H) mm)3500 x 1650 x 25003500 x 1700 x 25503580 x 1850 x 26003640 x 1900 x 26603700 x 2050 x 2800
Poids (kg)
APHE 3200x300TAPHE 2500x80TAPHE 4000x125TAPHE 4000x160TAPHE 4000x200TAPHE 4000x250T
Longueur maxi de pliage (mm)320025004000400040004000
Puissance maxi (T)30080125160200250
Passage entre montant (mm)260021003200320032003200
nombres d'axes555555
Col de cygne (mm)400300350400400400
Course (mm)250165200200220250
Passage entre table (mm)530400400400430480
Largeur de la table (mm)
Hauteur de travail (mm)
Vitesse de descente rapide (avec option laser) (mm/sec)120200200180180160
Vitesse de pliage (mm/sec)81010101010
Vitesse de remontée (mm/sec)85160160140140140
Puissance moteur (kW)227,57,5111518,5
Capacité du réservoir d'huile (litres)
Encombrement ((L x l x H) mm)3750 x 2100 x 28602800 x 1600 x 24004450 x 1700 x 25504500 x 1880 x 26004550 x 1900 x 26504550 x 2050 x 2850
Poids (kg)
APHE 4000x300TAPHE 1200x40T
Longueur maxi de pliage (mm)40001200
Puissance maxi (T)30040
Passage entre montant (mm)3200
nombres d'axes54
Col de cygne (mm)400
Course (mm)250
Passage entre table (mm)530
Largeur de la table (mm)
Hauteur de travail (mm)
Vitesse de descente rapide (avec option laser) (mm/sec)120
Vitesse de pliage (mm/sec)8
Vitesse de remontée (mm/sec)85
Puissance moteur (kW)22
Capacité du réservoir d'huile (litres)
Encombrement ((L x l x H) mm)4550 x 2150 x 3260
Poids (kg)
