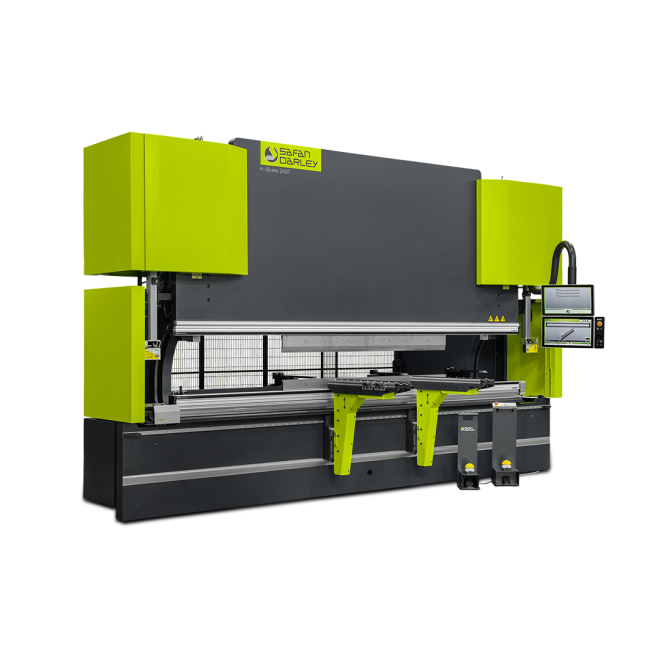

SAFANDARLEY - H-iBrake 125-560T

Equipements standards

• Système d'entraînement intelligent pour des performances optimales et une consommation d'énergie minimale.
•  Grande uniformité des composants utilisés dans toute la gamme
•  Moins d'huile dans la machine (50%)
•  Ergonomie améliorée pour l'opérateur de la machine
•  Taille Q standard 700mm
•  Course standard 350 mm
•  Extension du cadre standard 500 mm
•  Bras de support modulaires renouvelés avec une variété d'inserts

Equipements optionnels

• système de sécurité modulaire. Fonctionnalité 1 break / 2 break combinée avec le système de sécurité laser AKAS 5
• projection de ligne laser montée sur l'émetteur/récepteur AKAS 5 pour indiquer la ligne de pliage
•  Smart light en option : la combinaison ultime de l'éclairage réglable de l'espace de travail et de l'indicateur de position des doigts de l'outil/jauge de recul
•  Pédale sans fil en option pour plus de commodité et de liberté de mouvement pour l'opérateur
•

  Aide au pliage
  L'utilisation des aides au pliage SafanDarley augmente l'efficacité globale de la production et réduit la nécessité d'avoir deux opérateurs lors de la manipulation de pièces de tôle plus grandes.

  Options :
  - I-Mate : poids maximal de la plaque 100 kg.
  - E-Mate 2000 : poids maximal de la plaque 500 kg


  Mesure
  Pour garantir une précision et une cohérence optimales, il est possible d'ajouter à votre presse plieuse les systèmes de mesure suivants

  Options :
  - E-bend S : système de mesure de l'épaisseur de la tôle
  - E-bend L Blue : système de mesure d'angle


  Bras de support
  Les bras de support des tôles de la presse plieuse sont essentiels dans la fabrication des métaux, car ils assurent la stabilité, la précision et la sécurité pendant le pliage. Les bras de support maintiennent les tôles à plat, empêchent les déformations et garantissent des résultats précis.

  Options :
  - Bras de support mobiles
  - Bras de support mobiles, hauteur réglable manuellement
  - Bras de support mobiles, hauteur réglable pneumatiquement



  Système d'outils
  SafanDarley est prêt à travailler avec n'importe quel type ou marque lorsqu'il s'agit d'adaptateurs d'outils.

  Options :
  - Nouveau Standard
  - Style Européen

  Option supplémentaire :
  - Smart Tool Locator



  Système de butée arrière
  Le système de butée arrière sert de moule pour divers produits en tôle. Le choix des systèmes de butée arrière dépend de la complexité du produit à plier.

  Options :
  - Axe Z1+Z2 à commande CNC
  - Axe Delta X à commande CNC
  - Butée arrière 3D commandée par CNC


  Contrôle
  Les systèmes de contrôle de SafanDarley se concentrent sur l'automatisation des tâches difficiles et banales, la réduction du temps de cycle et l'amélioration de la qualité produite. Le tout avec peu ou pas d'effort de la part de l'opérateur. Le concept d'écran tactile est donc l'interface homme-machine la plus fonctionnelle et la plus intuitive de l'industrie de la tôlerie.

  Options :
  - EC20*
  - EC3D
  - Double écran paysage

Logiciel hors poste Autopol

Programmation 3D off-line en trois étapes 01 Importer et déplier Le logiciel programme automatiquement à partir d’un modèle en 3D un résultat correct, l’ordre de pliage optimal, les positions des butées et la disposition optimale de l’outillage avec un minimum de manipulations. Il existe en plus la possibilité d’adapter à souhait et de manière interactive l’ordre des pliages et les positions des butées. 02 Simulation des pliages Au moyen d’une simulation en 3D, il est possible de simuler et de contrôler la totalité du processus. A l’issue le programme CNC avec tous ses paramètres est généré. Ce logiciel puissant assure la précision du produit dès la première pièce. 03 Production Importer les données via le réseau à partir de la commande et se mettre au travail avec la presse plieuse. Le programme CNC et la simulation des pliages apparaissent sur l’écran inférieur, les autres données comme le dessin, les vidéos, les notes, etc. sur l’écran supérieur (en option).
