Désignation : APHE 31120
Référence DMO : 14383
Marque : ADFORM
Neuf
En stock
plieuse neucve adform APHE 3100 x 120T
Le meilleur rapport qualité prix
Ouvert à tout opérateur grâce à la programmation simple et intuitive de l'écran tactile complet
Programmation de profil de pièce de dessin manuel moderne et efficace
Solution très rapide fournie par affichage graphique 2D
-Guidages du coulisseau de grande longueur avec glissières synthétiques.
-Table inférieure étroite, compatible avec l’option bombage de table.
-Coulisseau dégagé, permettant la réalisation de pièces encombrantes et complexes.
-Réservoir hydraulique étroit, soudé dans la partie supérieure des montants, pour dégager au maximum la zone de travail.

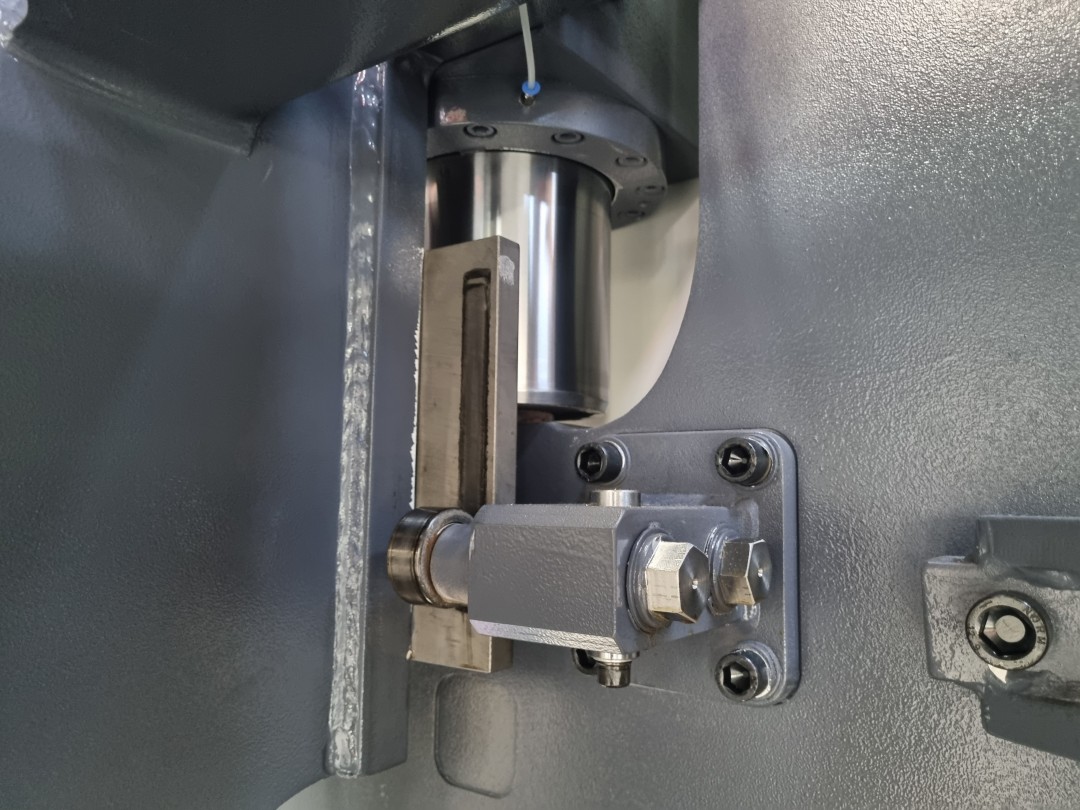

-Sur la partie extérieure de chaque montant est montée la tête de lecture d’une règle optique , qui est elle-même fixée au coulisseau.
-La distance table-coulisseau est mesurée sur chaque côté à plus ou moins 0,01 mm.
-Unité compacte dont le niveau acoustique est remarquablement bas, montée loin de la zone de travail. Tuyauterie réduite au minimum.
-Pompe haute pression à engrenages à débit constant. Filtre haute pression avec cartouche interchangeable.
-Ajustement automatique de la pression de travail par la commande numérique, en fonction des données matière et outils, avec un limiteur de pression mécanique.
-Joints et guidages de très grande qualité.
-Liaison coulisseau – tiges de pistons assurée par des rotules, permettant l’inclinaison du coulisseau (maximum 5 mm / mètre).
-Armoire Télémécanique,Legrand ou Schneider Electrique
La machine ayant reçu un certificat CE de type, n’intègre que des éléments de sécurité de la plus haute qualité.
La pédale 3 positions (avec arrêt d'urgence intégrés), les portes latérales et arrières ainsi que les arrêts d’urgence sont gérés par un module de sécurité Télémécanique type Pilz.

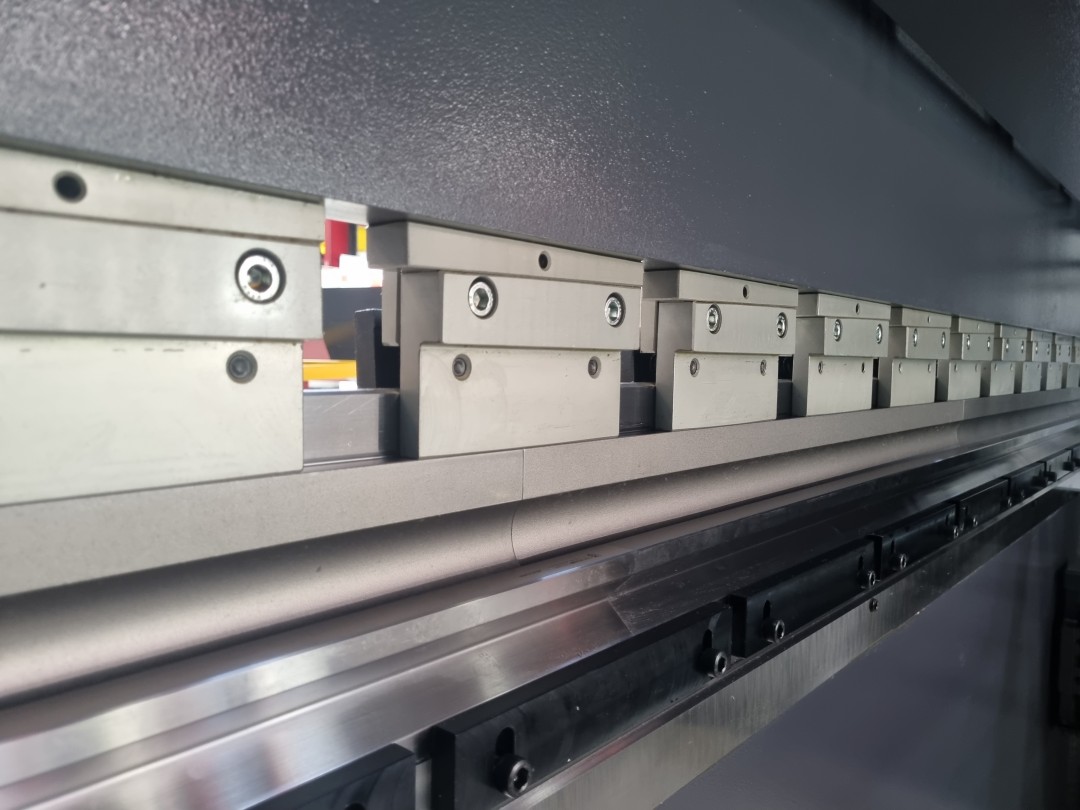

-Fixation des poinçons type Promecam avec système anti-chute.
-Table pour matrices type Promecam.
1 Ligne de poinçon pied-de biche réf. 1011 – 100 T/m – Angle 88° Hauteur 66.65 mm
1 Caisson auto-centré largeur 60 mm
1 Ligne de matrice multivés auto-centré réf. 2030 – Vés de 16 – 22 – 35 mm – 50 à 88° Hauteur 60 mm
3 axes motorisés (Y1 - Y2 -X)
Tablier avec synchronisation électronique des axes Y1-Y2
Commande numérique Cybelec cybtouch 12 PS avec logiciel e programamtion hors poste

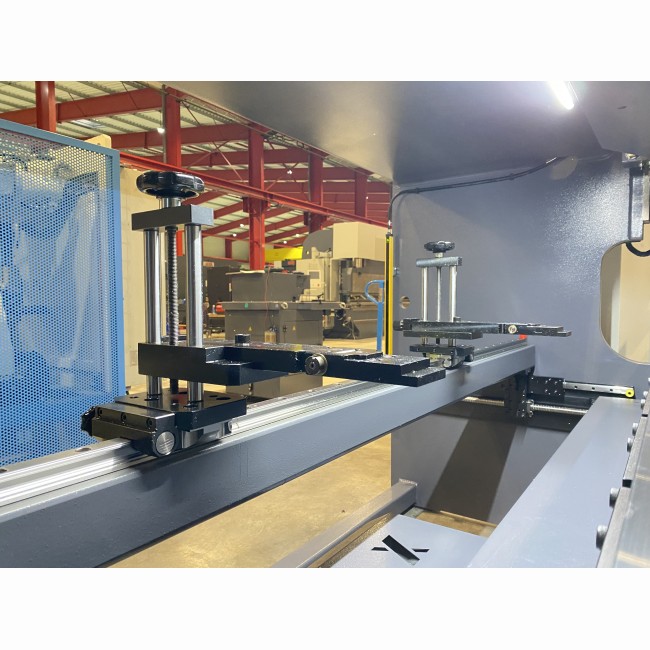

Butée arrière à servomoteur avec vis à billes course 600mm avec 2 doigts de butée montés sur guidage linéaire
Logiciel de programmation de vues graphiques 2d hors poste
Serrage des poinçons avec des intermédiaires europeen
Protections latérales et arrière verrouillées électriquement
Deux bras avant réglables en hauteur
Commande Numérique CYBELEC CybTouch 12 PS
CybTouch 12 PS est spécialement développé pour les presses plieuses synchronisées.
Faisant partie de la gamme CybTouch, il dispose d'un écran tactile couleur intuitif et vif et d'une forte intégration de fonctions.
Avec son interface logicielle tactile interactive à grandes touches, son affichage graphique 2D, son aide en ligne et de nombreuses autres fonctions automatiques qui guident en permanence l'opérateur.
CybTouch 12 est très facile à utiliser, est livré avec un boîtier robuste, moderne et profilé spécialement conçu pour être monté sur un bras.
Opération facile :
Grand écran entièrement tactile, vif et à contraste élevé.
Pages simples, affichage clair, grandes touches.
Interface intuitive et conviviale.
Programmation complète pour une production de masse efficace avec plusieurs virages.
Plis simples faciles avec la page EasyBend.
Aide en ligne et pop-ups d'avertissement interactifs.
Sauvegarde de données sans fil confortable et mise à jour logicielle à l'aide d'un PC ou d'un ordinateur portable.
Grande variété de langues disponibles.
| APHE 31120 | |
|---|---|
| Commande numérique | Cybelec cybtouch 12 |
| nombres d'axes | 3 (Y1 / Y2 / X) |
| Longueur maxi de pliage (mm) | 3100 |
| Puissance maxi (T) | 120 |
| Passage entre montant (mm) | 2550 |
| Col de cygne (mm) | 255 |
| Passage entre table (mm) | 375 |
| Course (mm) | 180 |
| Largeur de la table (mm) | 60 |
| Vitesse de descente rapide (mm/sec) | 160 |
| Vitesse de pliage (mm/sec) | 10 |
| Vitesse de remontée (mm/sec) | 130 |
| Puissance moteur (kW) | 11 |
| Hauteur de travail (mm) | 850 |
| Capacité du réservoir d'huile (litres) | 140 |
| Encombrement ((L x l x H) mm) | 3700 x 1200 x 2250 |
| Poids (kg) | 5500 |
| APHE 31120 | |
|---|---|
| Lasers de sécurités avants | oui |
| Bombage de table géré par la commande numérique | oui |
| Ligne d'outillage | poinçons 1011 et matrices 2030 |
