Désignation : APHE 32125
Référence DMO : 14539
Marque : ADFORM
Neuf
En stock

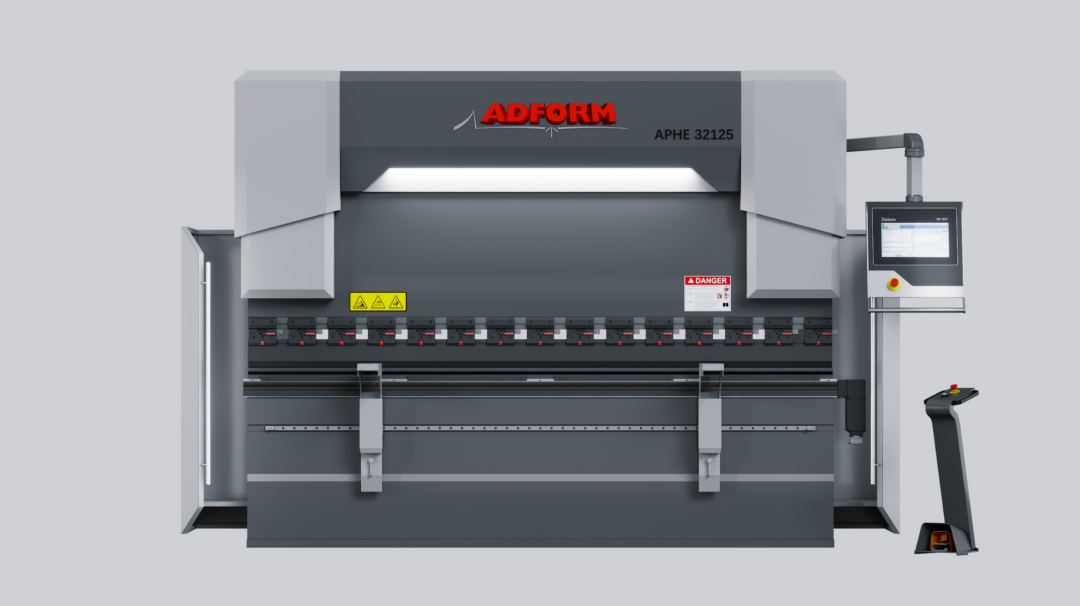

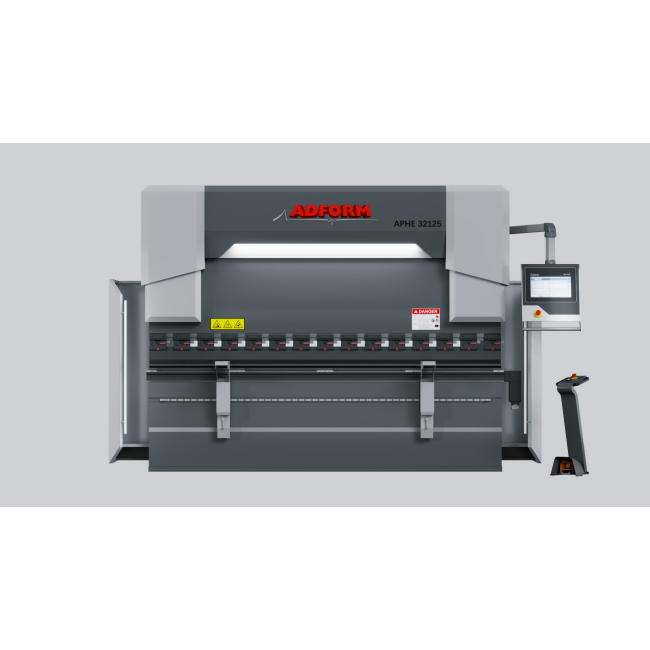

Presse plieuse à commande numérique neuve ADFORM modèleAPHE 3200 x 125T.
-Guidages du coulisseau de grande longueur avec glissières synthétiques.

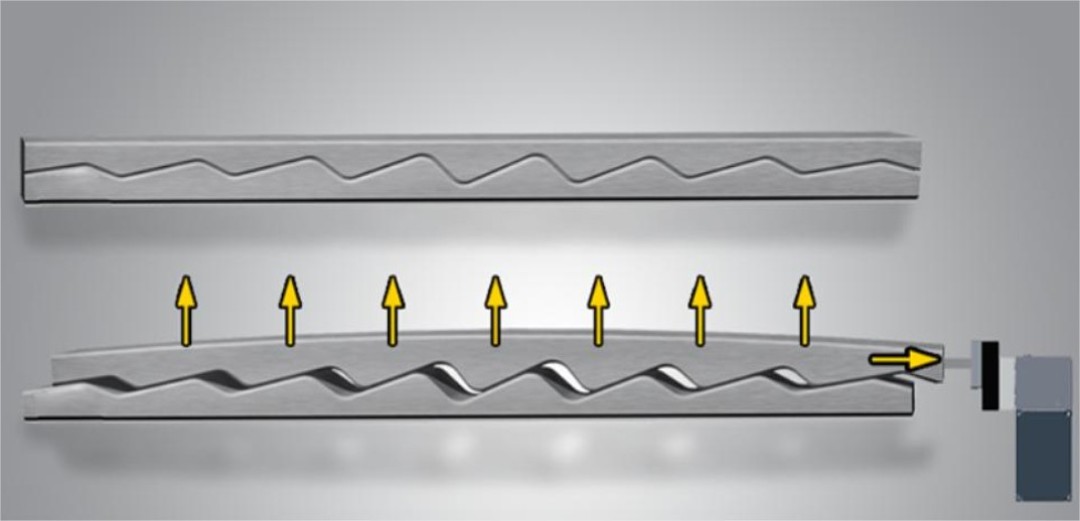

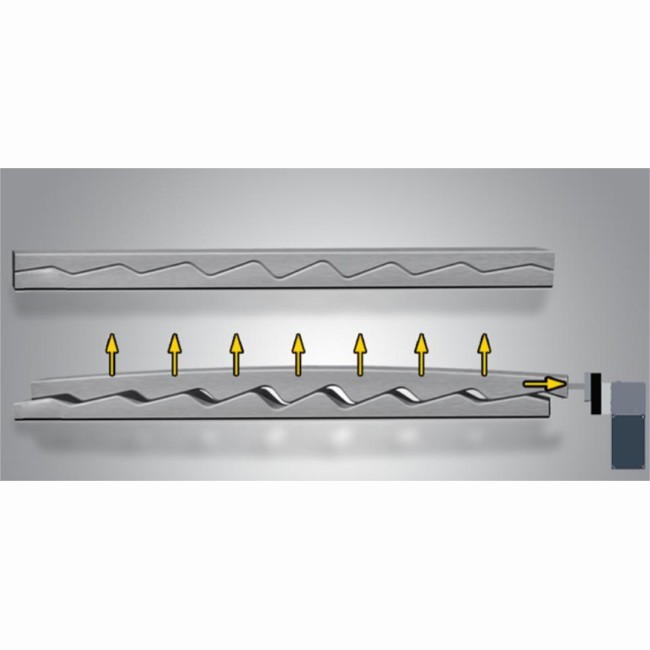

-Table inférieure étroite, compatible avec l’option bombage de table.
-Coulisseau dégagé, permettant la réalisation de pièces encombrantes et complexes.
-Réservoir hydraulique étroit, soudé dans la partie supérieure des montants, pour dégager au maximum la zone de travail.
-Sur la partie extérieure de chaque montant est montée la tête de lecture d’une règle optique , qui est elle-même fixée au coulisseau.
-La distance table-coulisseau est mesurée sur chaque côté à plus ou moins 0,01 mm.
-Unité compacte dont le niveau acoustique est remarquablement bas, montée loin de la zone de travail. Tuyauterie réduite au minimum.
-Pompe haute pression à engrenages à débit constant. Filtre haute pression avec cartouche interchangeable.
-Ajustement automatique de la pression de travail par la commande numérique, en fonction des données matière et outils, avec un limiteur de pression mécanique.
-Joints et guidages de très grande qualité.
-Liaison coulisseau – tiges de pistons assurée par des rotules, permettant l’inclinaison du coulisseau (maximum 5 mm / mètre).
-Armoire Télémécanique,Legrand ou Schneider Electrique
La machine ayant reçu un certificat CE de type, n’intègre que des éléments de sécurité de la plus haute qualité.
La pédale 3 positions (avec arrêt d'urgence intégrés), les portes latérales et arrières ainsi que les arrêts d’urgence sont gérés par un module de sécurité Télémécanique type Pilz.
-Fixation des poinçons type Promecam avec système anti-chute.
-Table pour matrices type Promecam.
1 Ligne de poinçon pied-de biche réf. 1011 – 100 T/m – Angle 88° Hauteur 66.65 mm
1 Caisson auto-centré largeur 60 mm
1 Ligne de matrice multivés auto-centré réf. 2030 – Vés de 16 – 22 – 35 mm – 50 à 88° Hauteur 60 mm
Commande Numérique DELEM DA53T
Cette CNC a été spécialiement développée pour les presses plieuses synchronisées
Faisant partie de la gamme DA, elle dispose d'un écran tactile couleur intuitif et vif et d'une forte intégration de fonctions.
Avec son interface logicielle tactile interactive à grandes touches, son affichage graphique 2D, son aide en ligne et de nombreuses autres fonctions automatiques qui guident en permanence l'opérateur.
Cette CNC intuitive est très facile à utiliser, est livré avec un boîtier robuste, moderne et profilé spécialement conçu pour être monté sur un bras.
Opération facile :
Grand écran entièrement tactile, vif et à contraste élevé.
Pages simples, affichage clair, grandes touches.
Interface intuitive et conviviale.
Programmation complète pour une production de masse efficace avec plusieurs virages.
Sauvegarde de données sans fil confortable et mise à jour logicielle à l'aide d'un PC ou d'un ordinateur portable.
Grande variété de langues disponibles.
Résolution d'écran 1024 x 600 pixels
Bibliothèque jusqu'à 30 types de poinçons et 30 matrices
4 + 1 axes motorisés (Y1 - Y2 - X - R - V)
Tablier descendant avec synchronisation électronique par servovalvesdes axes Y1-Y2
Commande numérique DELEM DA53T

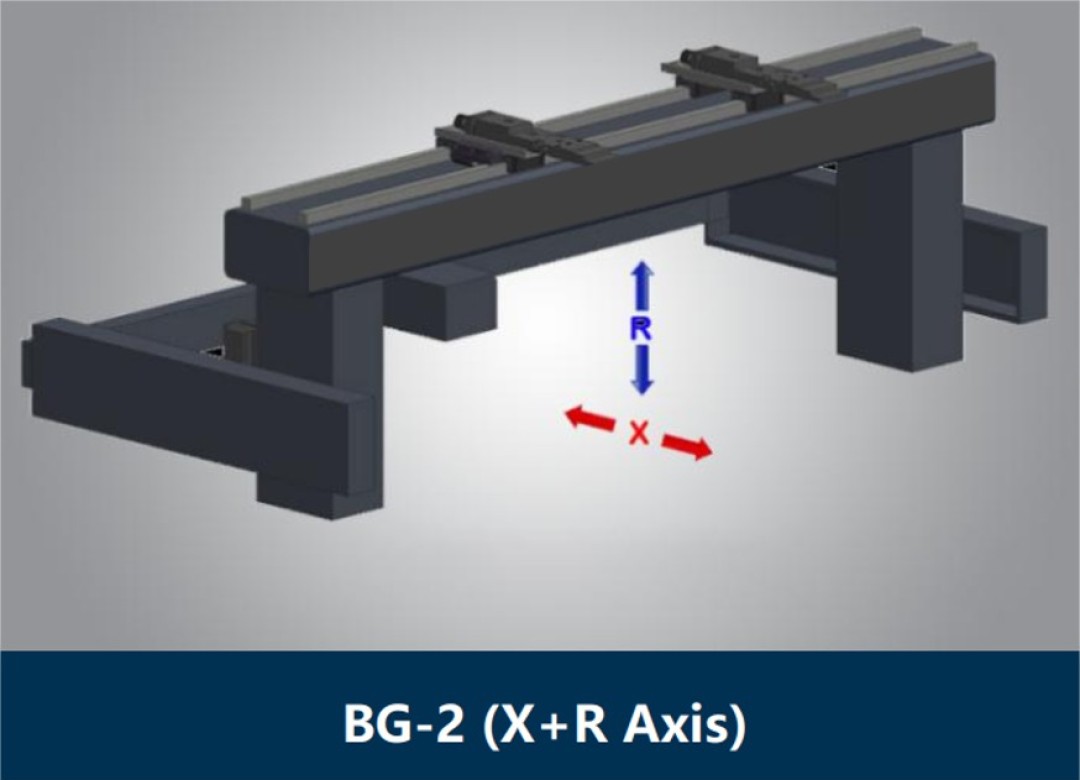

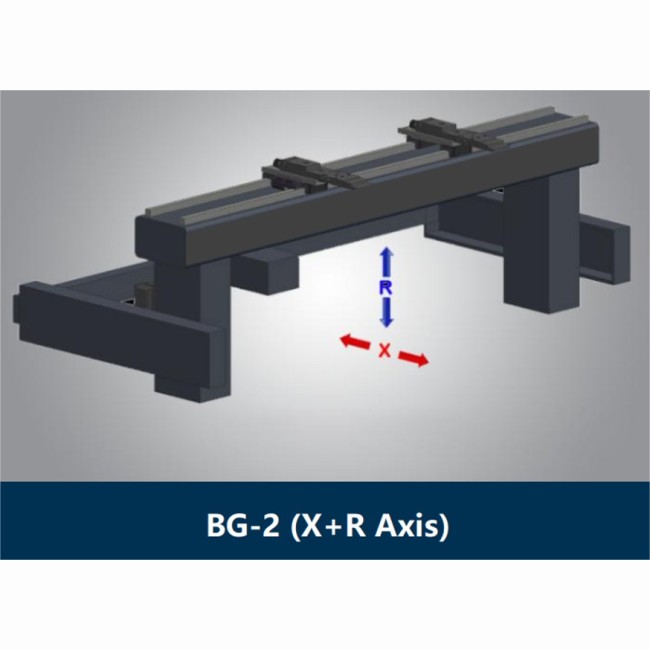

Butée arrière à servomoteur avec vis à billes avec 4 doigts de butée montés sur guidage linéaire
Serrage des poinçons avec des intermédiaires europeen

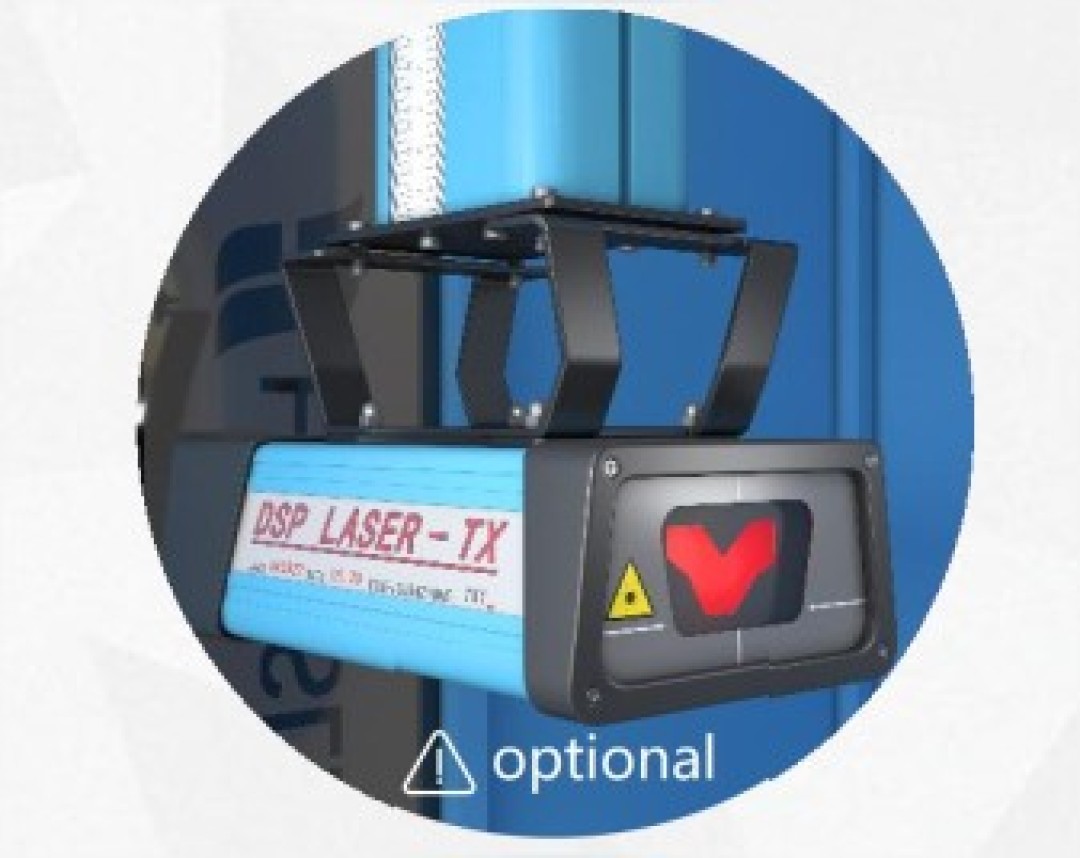

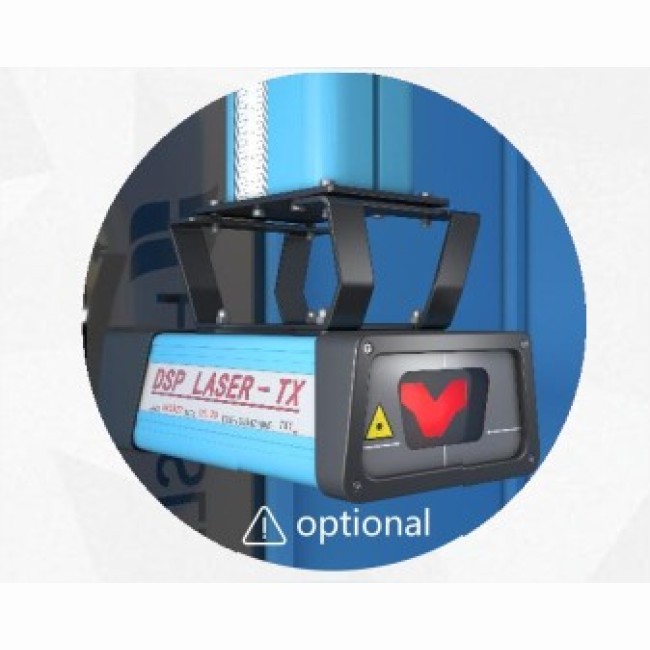

Laser de sécurité DSP pour protection de la zone de travail et approche en vitesse rapide
Une ligne de poinçon à 85° dont fractionné et bigorne
Une ligne de matrice multivés à 86° largeur 60mm (vé de 16 / 22 / 35 / 50mm)
Protections latérales et arrière verrouillées électriquement
Deux bras supports avants montés sur guidage linéaire pour déplacement latéral
| APHE 32125 | |
|---|---|
| Commande numérique | DELEM DA53T |
| nombres d'axes | 5 axes (Y1 / Y2 / X / R / V) |
| Longueur maxi de pliage (mm) | 3200 |
| Puissance maxi (T) | 125T |
| Passage entre montant (mm) | 2600 |
| Col de cygne (mm) | 350 |
| Ouverture (Passage entre table) (mm) | 480 |
| Course du tablier (mm) | 200 |
| Course en profondeur de la butée arrière (axe X) (mm) | 550 |
| Course en vertical de la butée arrière (Axe R) (mm) | 160 |
| Largeur de la table (mm) | 100 |
| Vitesse de descente rapide (mm/sec) | 200 |
| Vitesse de pliage (mm/sec) | 10 |
| Vitesse de remontée (mm/sec) | 160 |
| Puissance moteur (kW) | 7,5 |
| Capacité du réservoir d'huile (litres) | 140 |
| Encombrement ((L x l x H) mm) | 3600 x 1650 x 2630mm |
