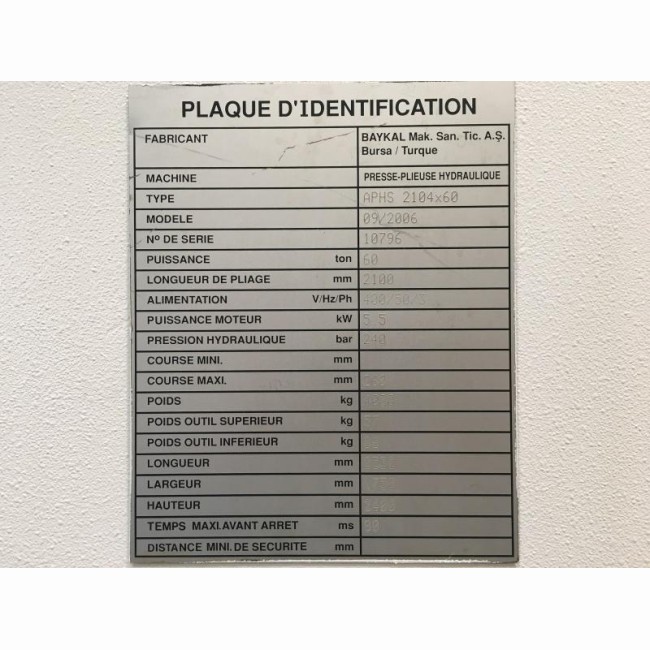

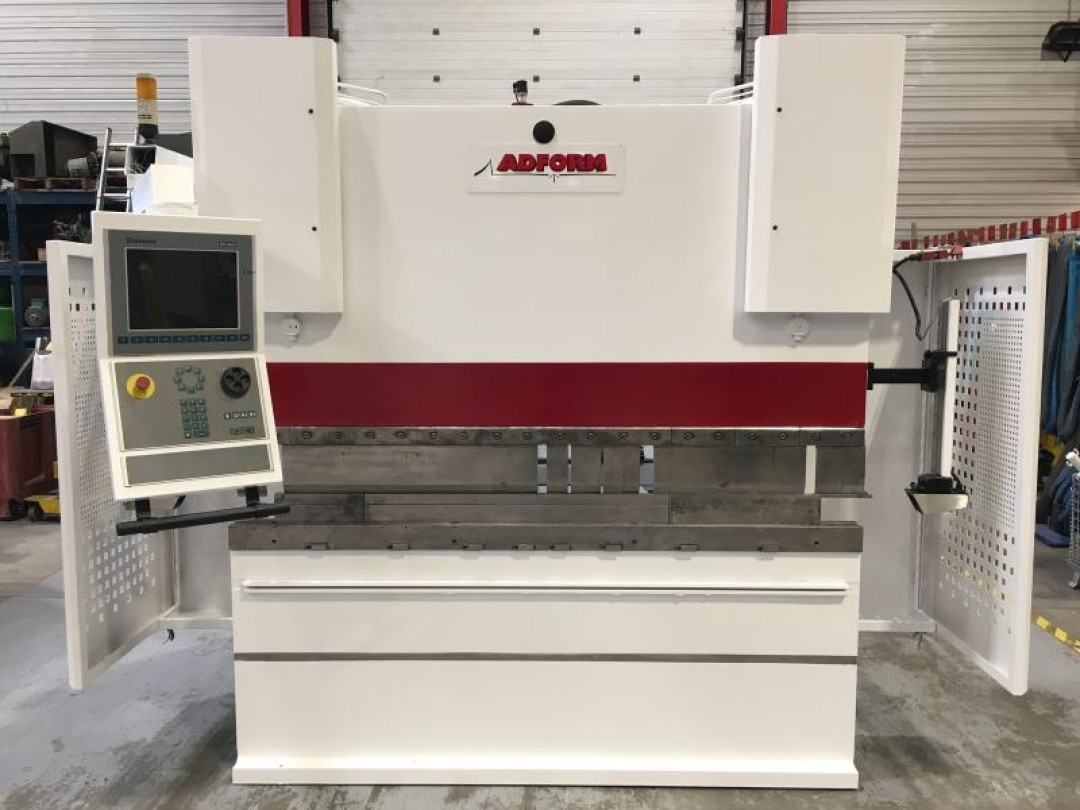

ADFORM - APHS 2104x60 - 14812

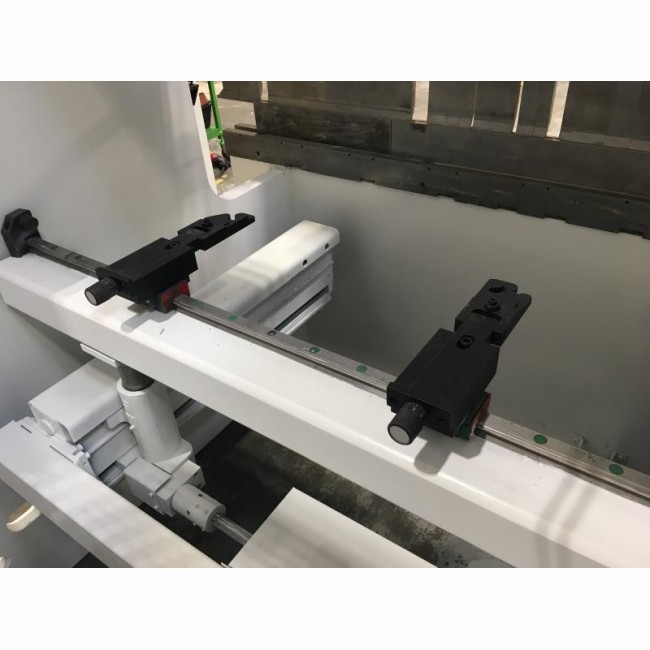

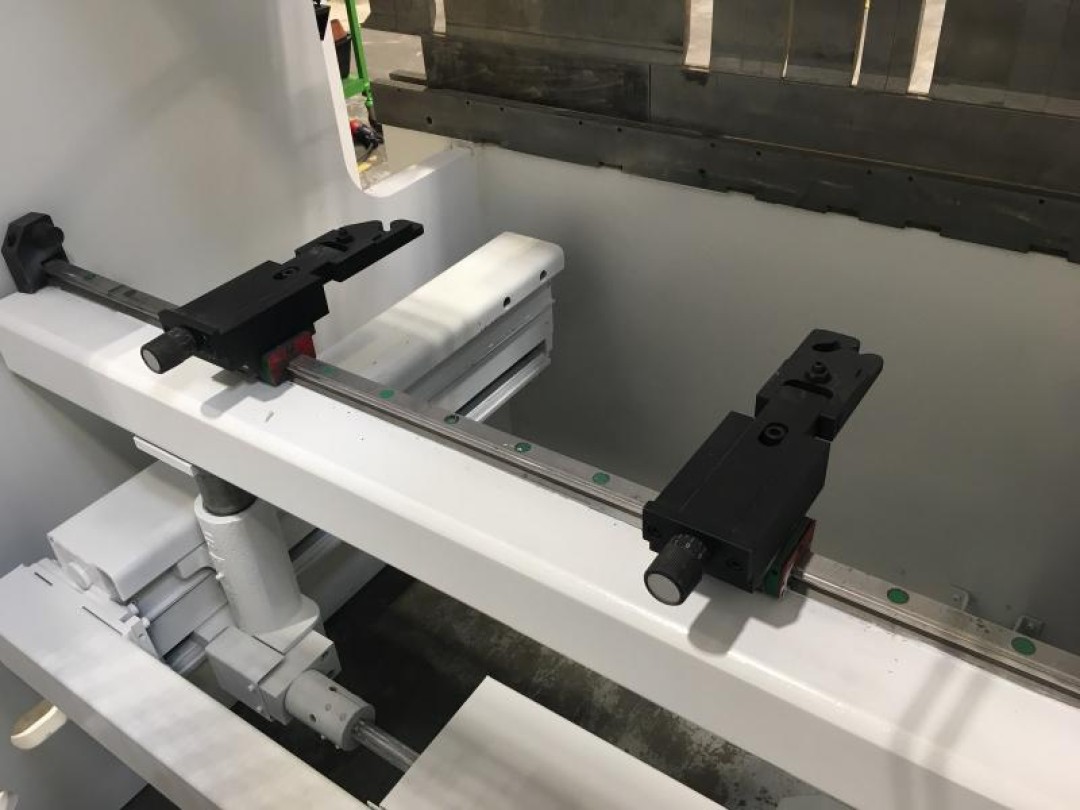

Machine équipée de 2 bras de support montées sur guide linéaire, longueur 350 mm.

DESCRIPTIF DE LA MACHINE STANDARD

• Construction mécano-soudée très rigide :
  • Guidages du coulisseau de grande longueur, avec glissières synthétiques
  • Table inférieure étroite, compatible avec l’option bombage de table.
  • Coulisseau dégagé, permettant la réalisation de pièces encombrantes et complexes
  • Réservoir hydraulique étroit, soudé dans la partie supérieure des montants, pour dégager au maximum la zone de travail
• Système de mesure :
  • Sur la partie extérieure de chaque montant est montée la tête de lecture d’une règle optique de mesure de marque HEIDENHAIN, qui est elle-même fixée au coulisseau
  • La distance table-coulisseau est mesurée sur chaque côté à plus ou moins 0,01 mm
• Groupe hydraulique de marque REXROTH ou BOSCH
  • Unité compacte dont le niveau acoustique est remarquablement bas, montée loin de la zone de travail.
  • Tuyauterie réduite au minimum
  • Pompe haute pression à engrenages à débit constant. Filtre haute pression avec cartouche interchangeable
  • Ajustement automatique de la pression de travail par la commande numérique, en fonction des données matière et outils, avec un limiteur de pression mécanique
  • Les vérins sont usinés dans la masse, avec éléments hydrauliques modulaires. Joints et guidages de très grande qualité
  • Liaison coulisseau
  • Tiges de pistons assurée par des rotules, permettant l’inclinaison du coulisseau (maximum 5 mm / mètre)
• Equipement électrique
  • Armoire Télémécanique
  • Variateur Delem
  • Commande numérique Delem
  • Carte d’axe Delem
• Système de sécurité :
  • La machine ayant reçu un certificat CE de type, n’intègre que des éléments de sécurité de la plus haute qualité.

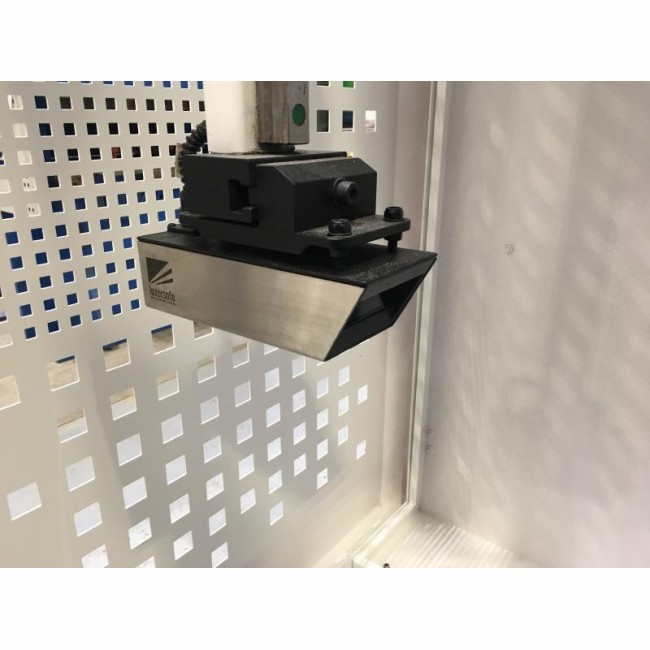

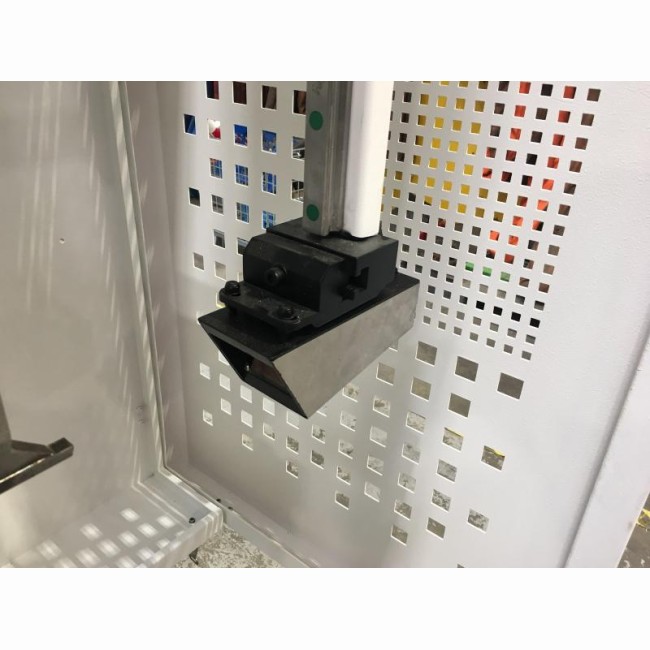

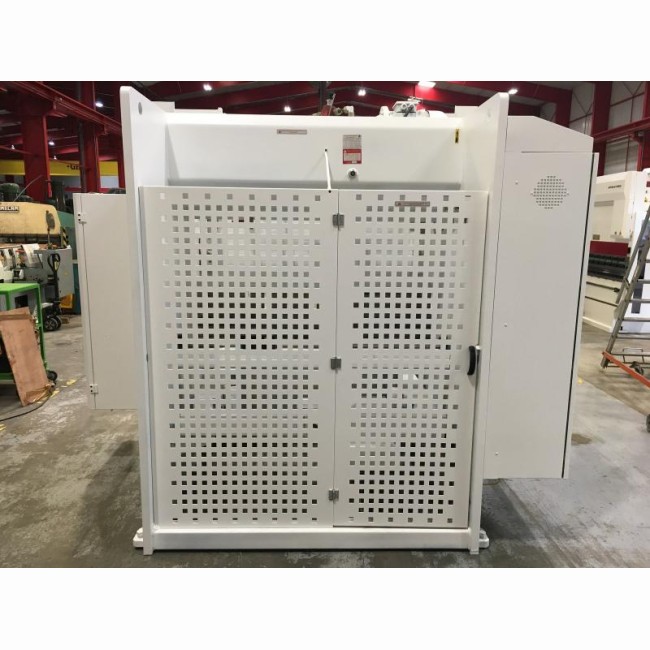

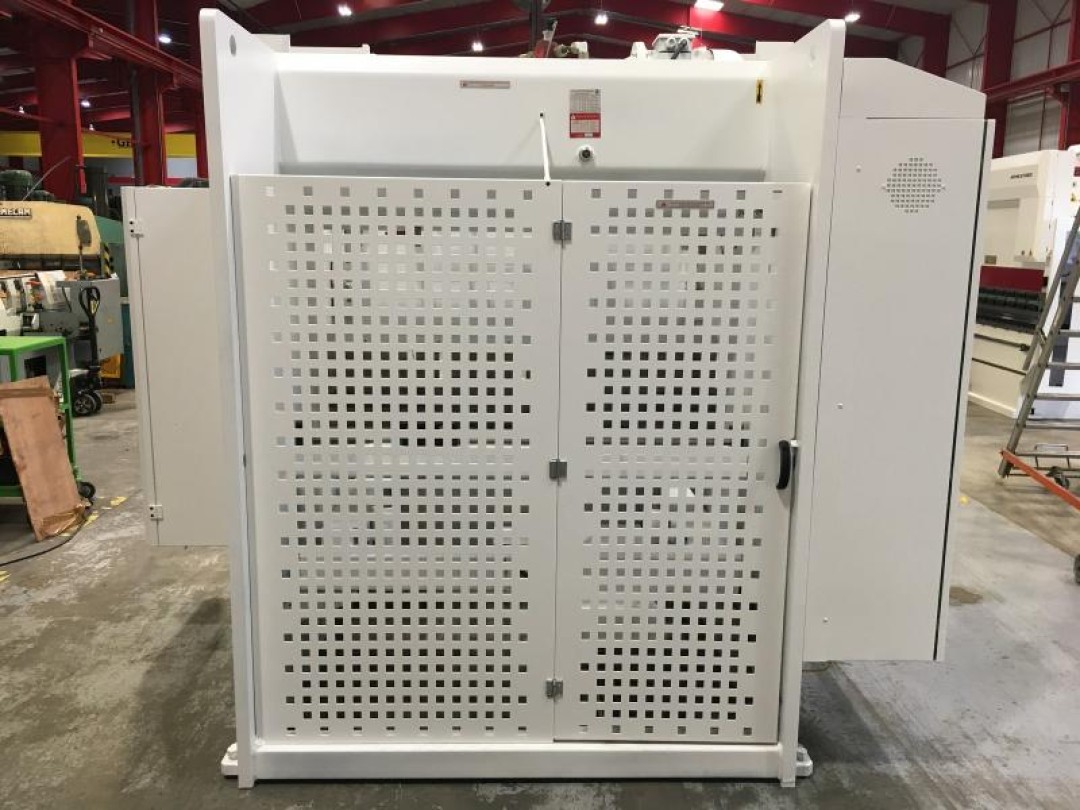

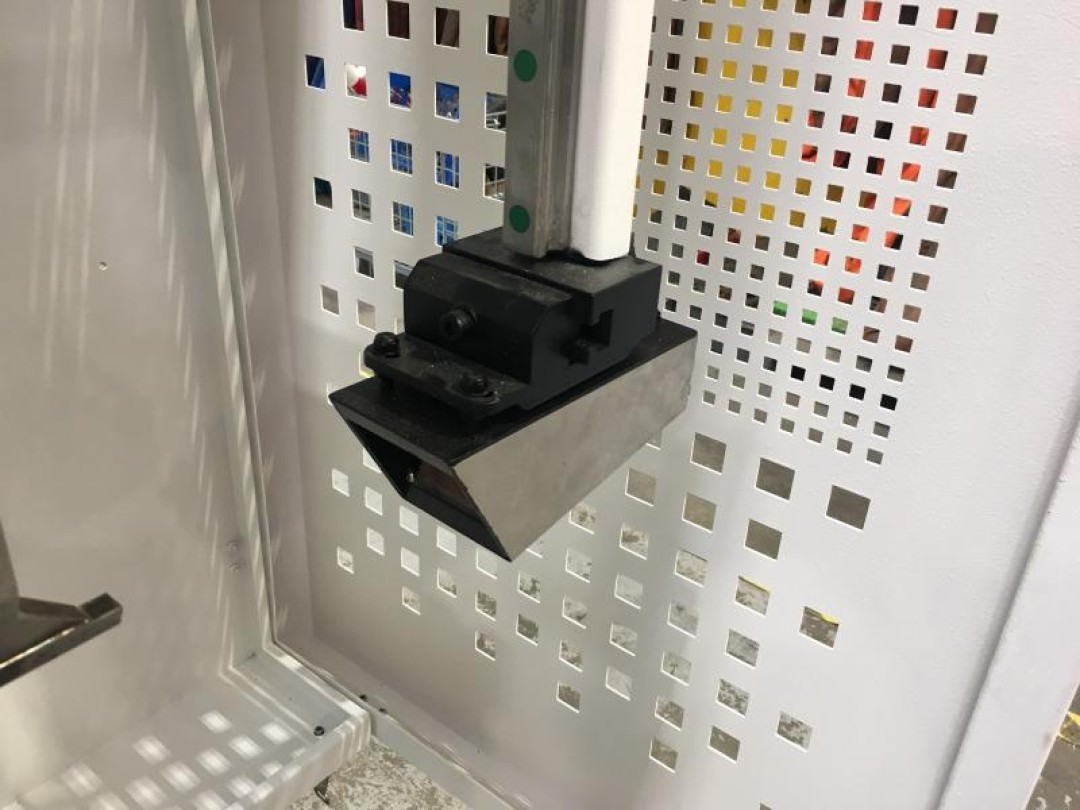

  • La pédale 3 positions (avec arrêt d'urgence intégrés), les portes latérales et arrières ainsi que les arrêts d’urgence sont gérés par un module de sécurité Télémécanique type PREVENTA.

OUTILLAGE

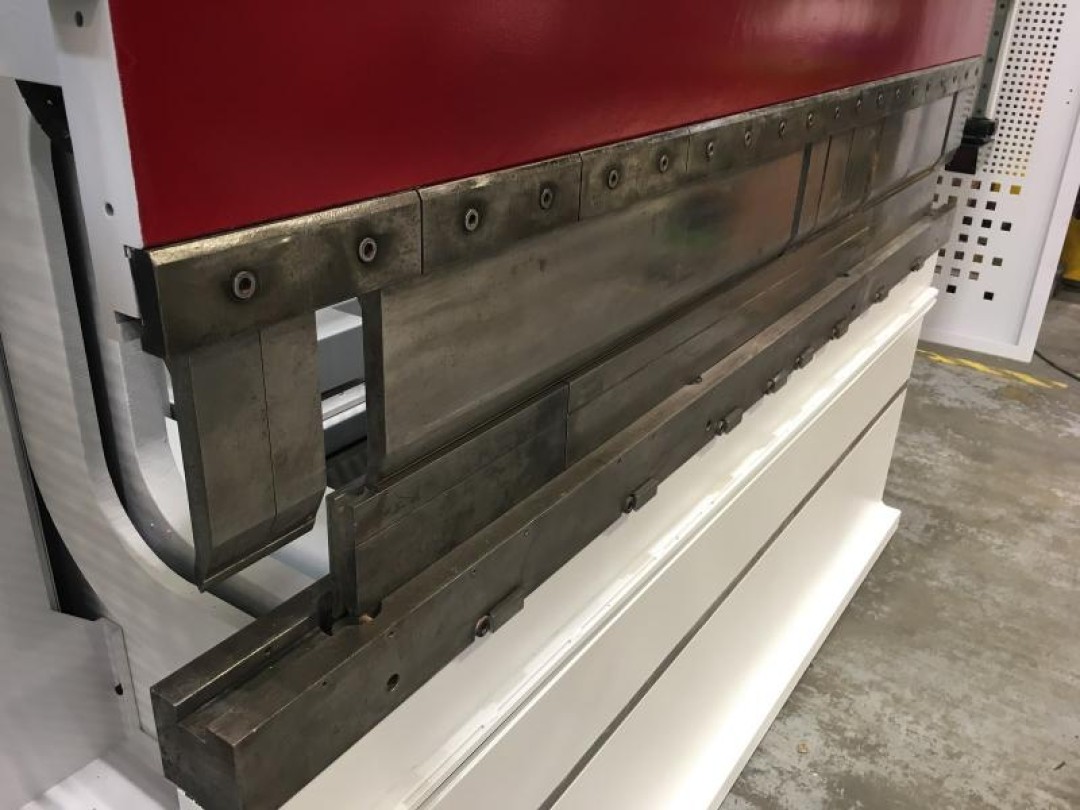

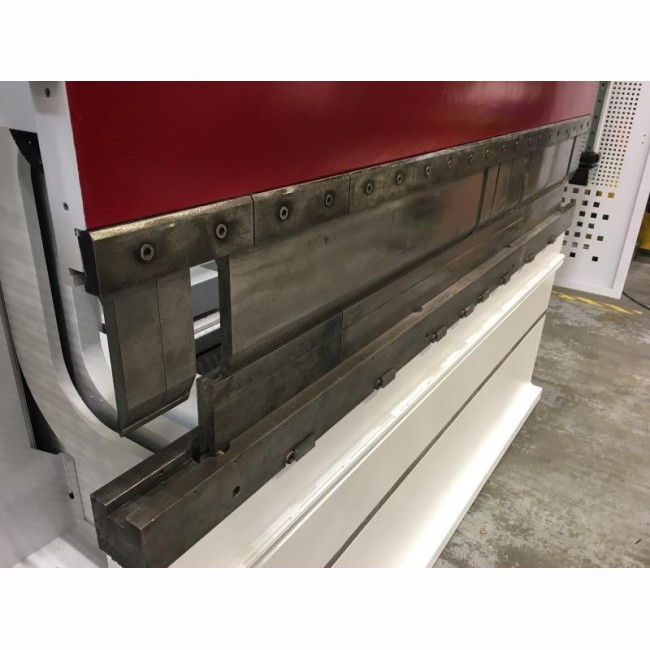

Fixation des poinçons type COLLY. Table pour matrices type COLLY.
