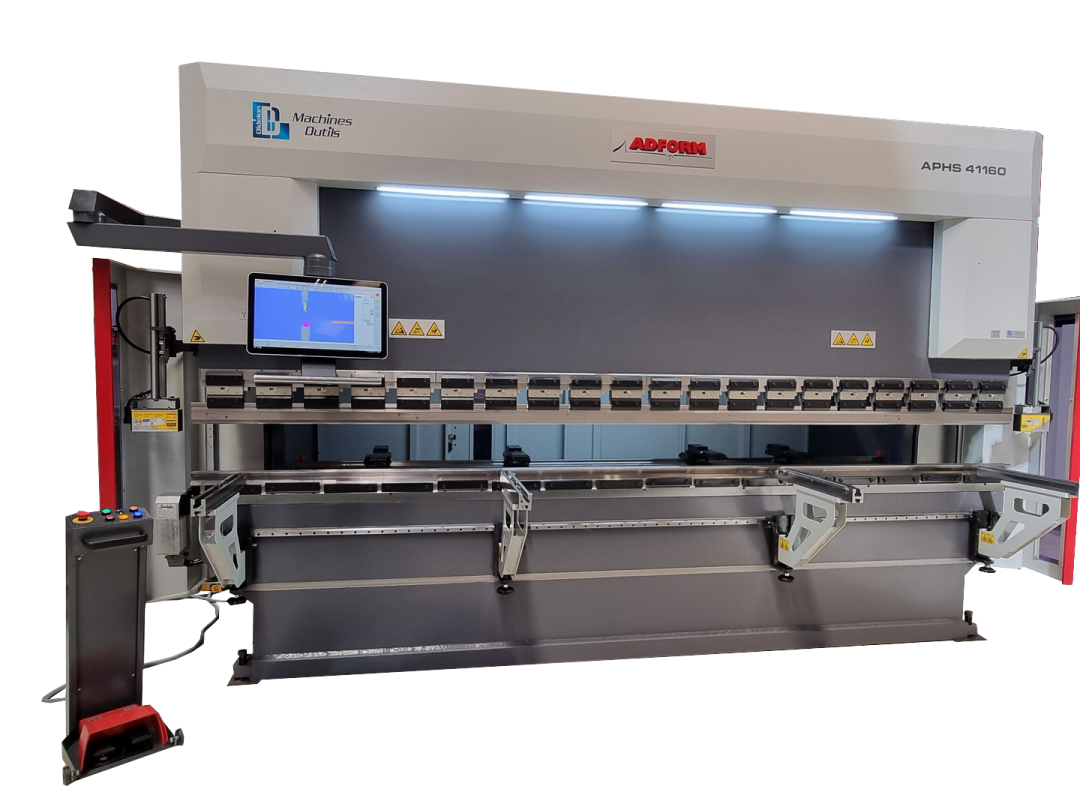

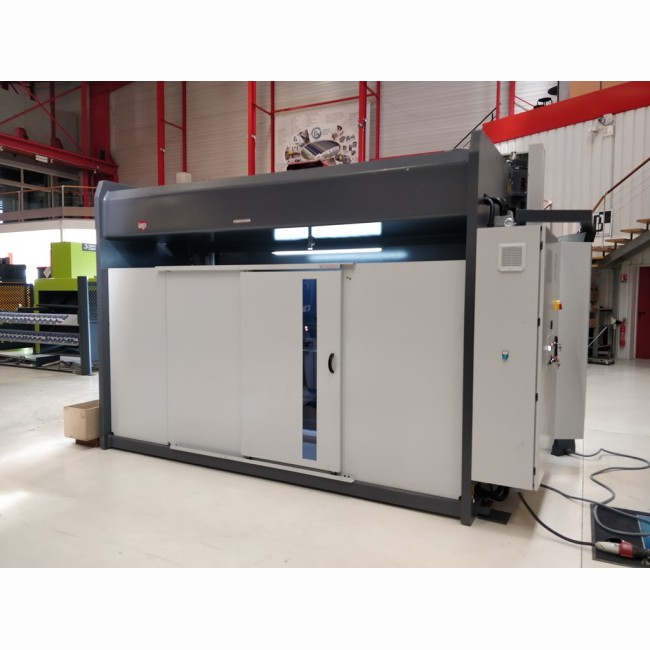

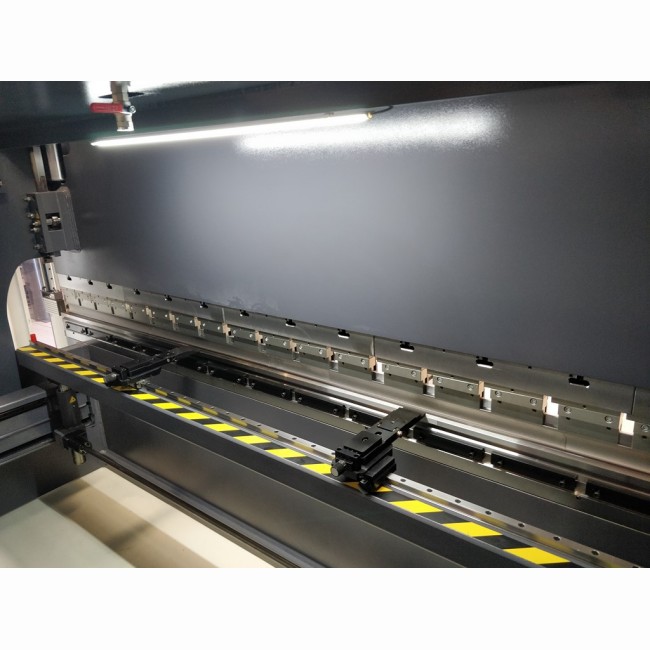

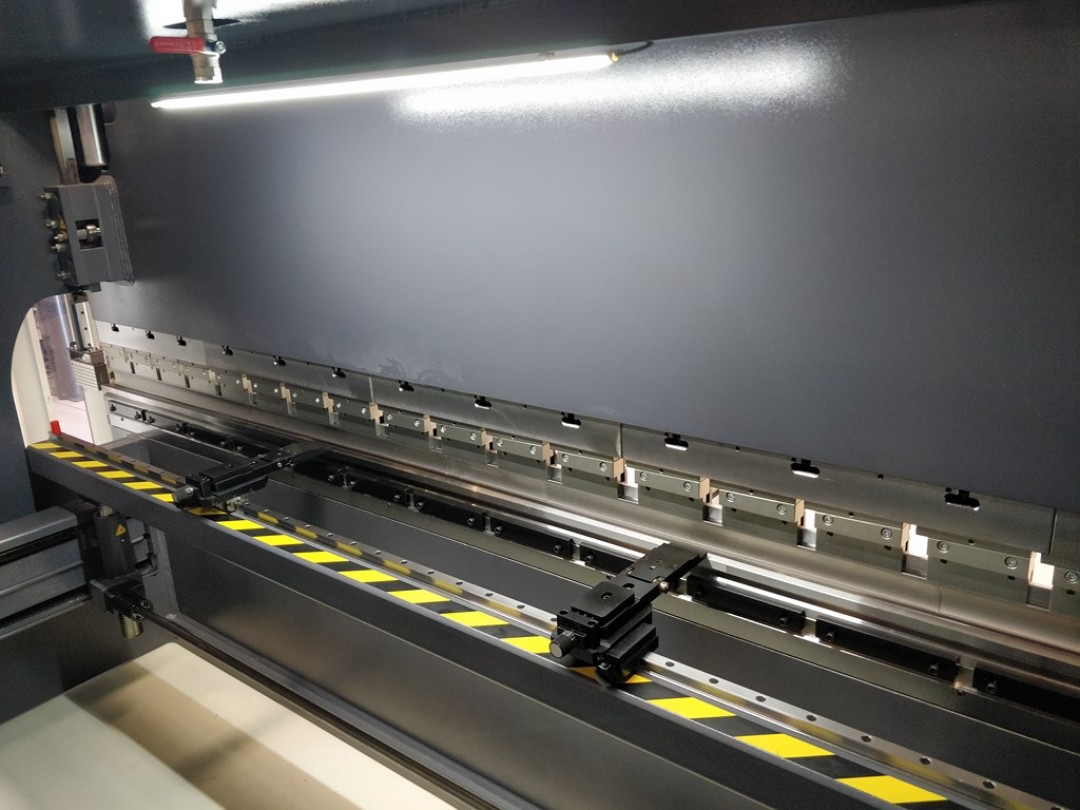

ADFORM - APHS

Equipements standards

• Commande montée sur un bras pivotant sur le côté gauche de la machine
• axes Y1/Y2 pilotés par la CN
• axe X piloté par la CN
• axe R manuel
• axes Z1 et Z2 manuels
• Adaptateur poincons type Amada
• 2 bras supports avants
• Éclairage de l’espace de travail à l’avant et à l’arrière de la machine
• Installation électrique pour le raccordement au réseau 3 phases/N/PE 50 Hz 230/400 VAC
• Machine réalisée conformément à la norme CE en vigueur

Equipements optionnels

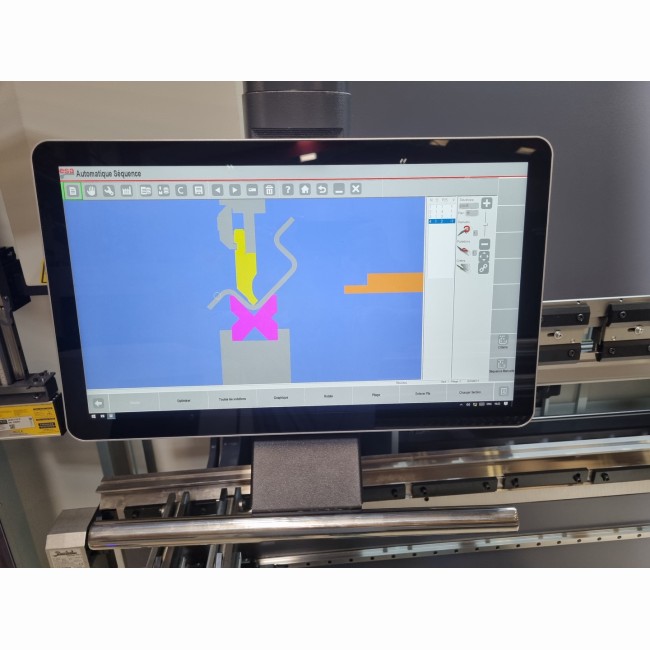

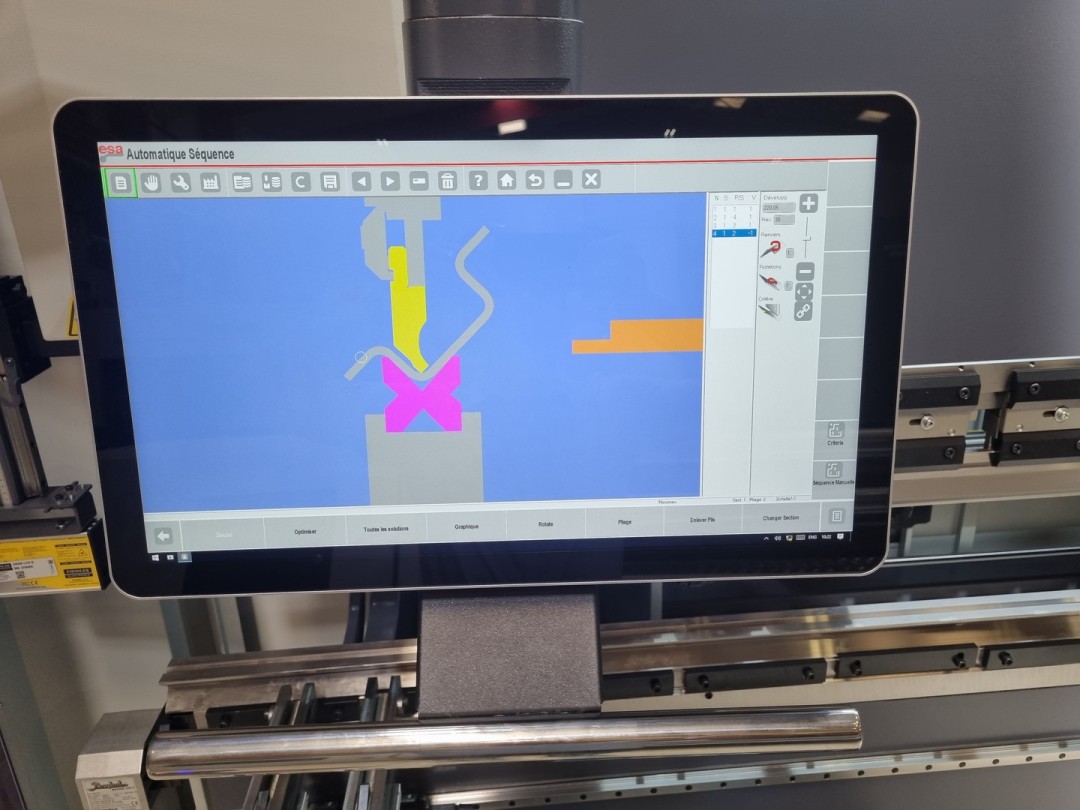

• Commande numérique DELEM / ESA ou CYBELEC

• Butée arriere multi axes

• Bombage de table géré par la CNC

• Système d'outillage avec serrage automatique (hydraulique ou pneumatique) / manuel / manuel rapide

• Stationnement (parking place) à droite ou à gauche de la machine
• Systeme de rangement et chargement aisé des poincons et matrices type handytrolley
• Logiciel hors poste
• Outillage
• ...

Bombage de table géré par la CN

Les vérins hydrauliques génère une force de poussée ponctuellle au niveau du tablier superieur de la machine. Par ce phénomène, l'angle de pliage obten sur la zone centrale de la tôle peut être différent des extremités. Afin de prévenir ce phénomène et d’obtenir des résultats précis, un système de bombage est utilisé. Cet équipement permet à l’utilisateur de plier la tôle avec des angles exacts sur toute la longueur de la pièce.

Le système de bombage motorisé est contrôlé par la commmande numérique. Par conséquent, l'ajustement est effectué avec précision en peu de temps. Le CNC calcule automatiquement la correction en fonction du matériau, de l'épaisseur, de la largeur de la matrice et la largeur de la pièce à plier

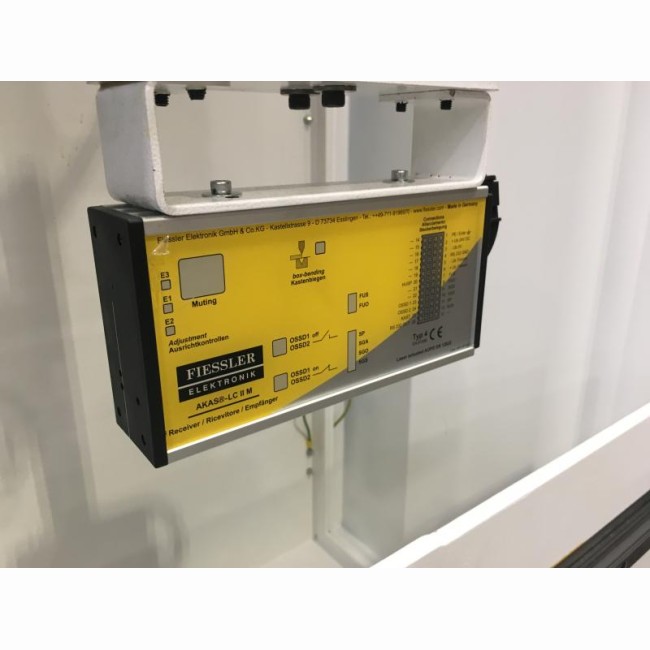

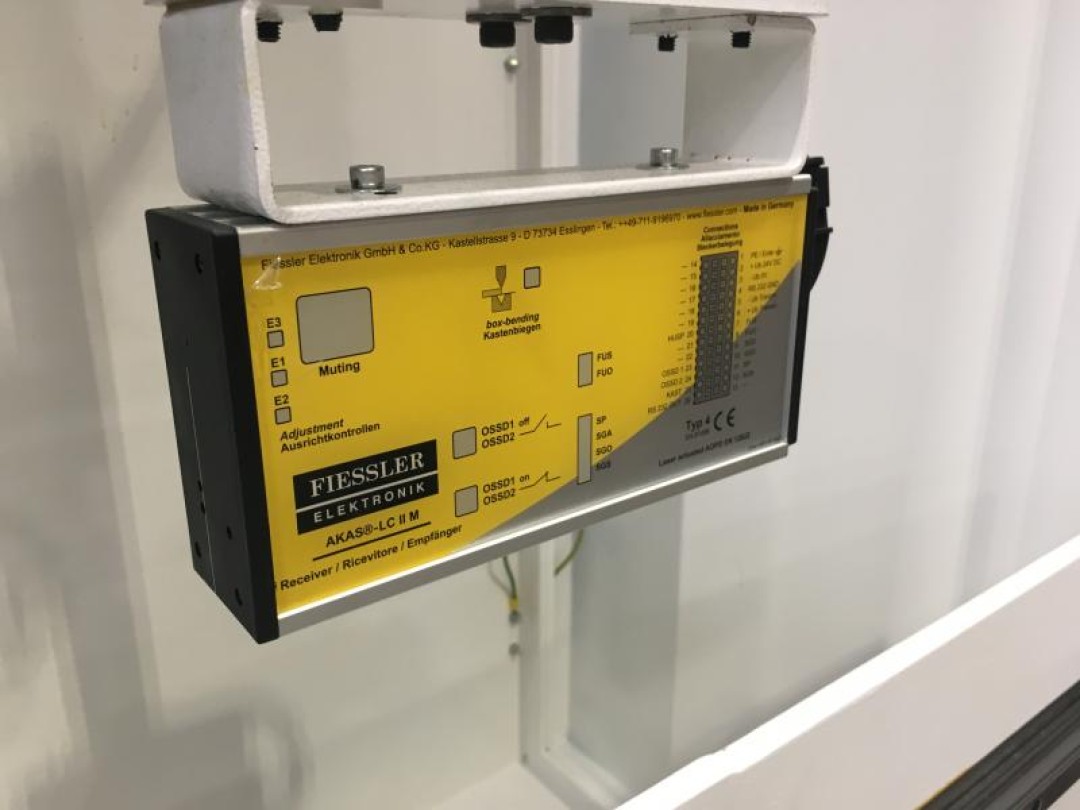

Laser de sécurité avant

Le laser de protection est essentiel pour les presses plieuses afin de respecter les normes CE et d'assurer la sécurité de l'utilisateur. Le champ de protection laser, situé entre l'émetteur et le récepteur, surveille la zone dangereuse sous l'outil supérieur, garantissant une protection contre les blessures graves pouvant survenir pour l'opérateur. En fonction des performances de la machine, la presse plieuse peut fonctionner à grande vitesse jusqu'à ce que l'outil supérieur rencontre la tôle à plier, offrant ainsi une sécurité maximale sans compromettre la productivité.

Ce système de protection par laser répond aux exigences de conformité CE dans les pays où cela est requis.

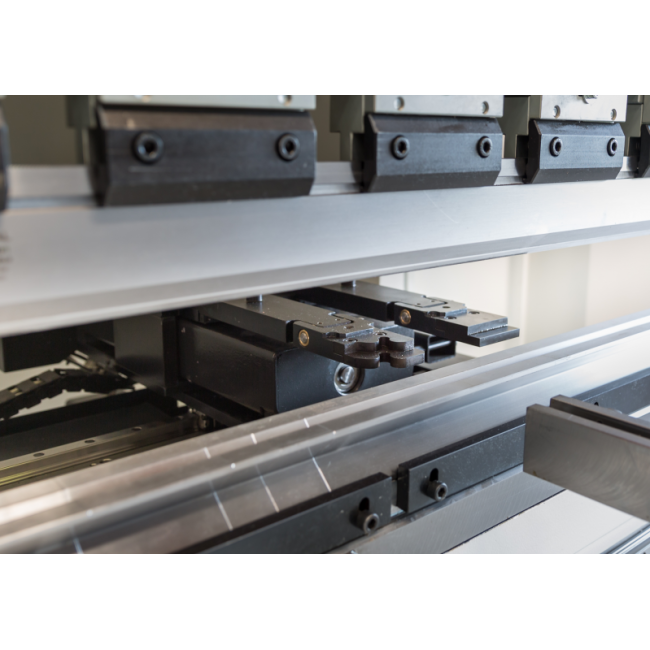

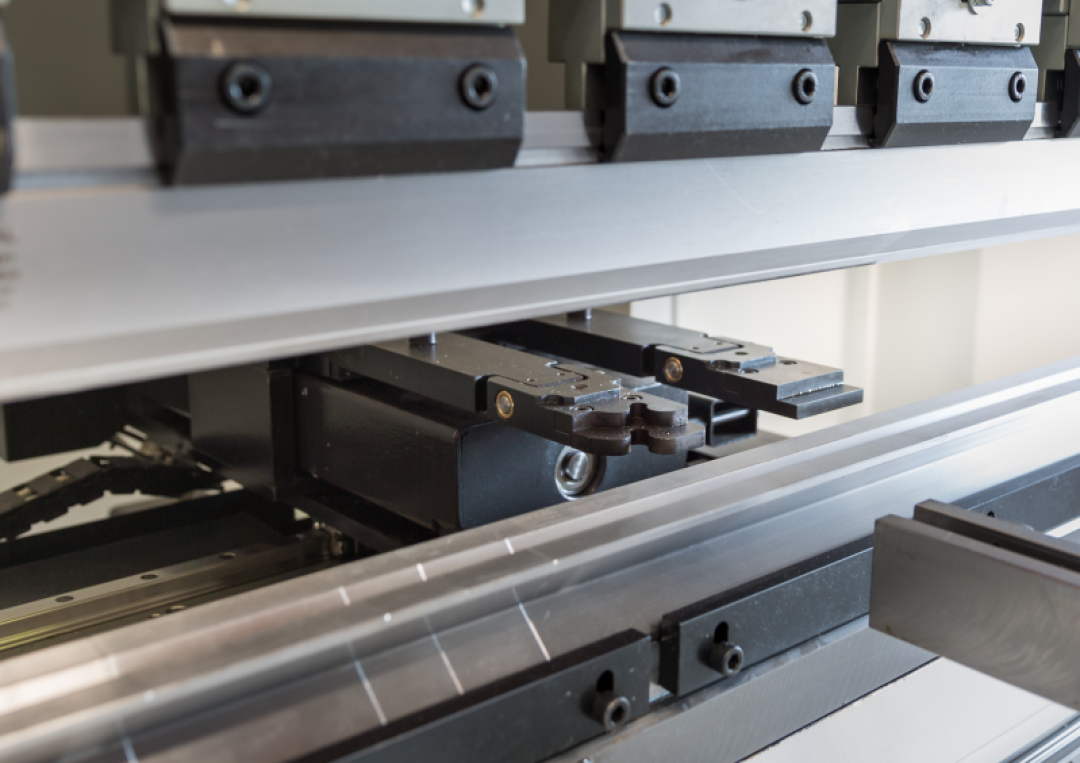

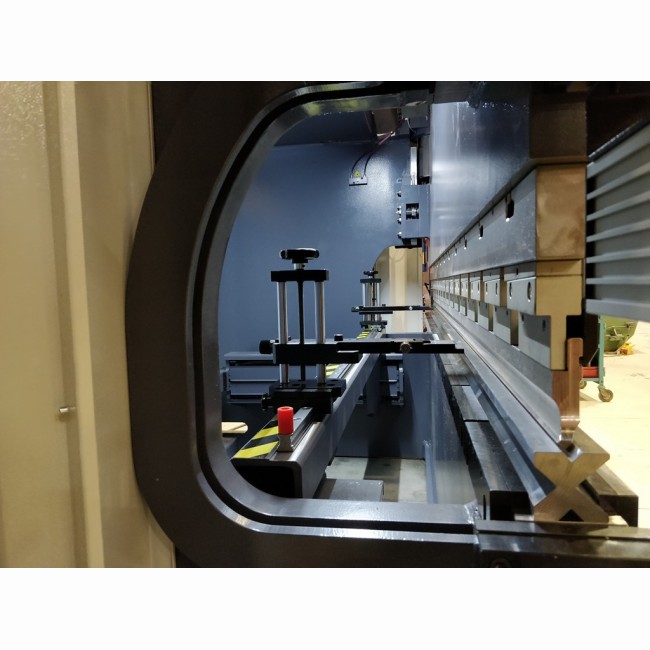

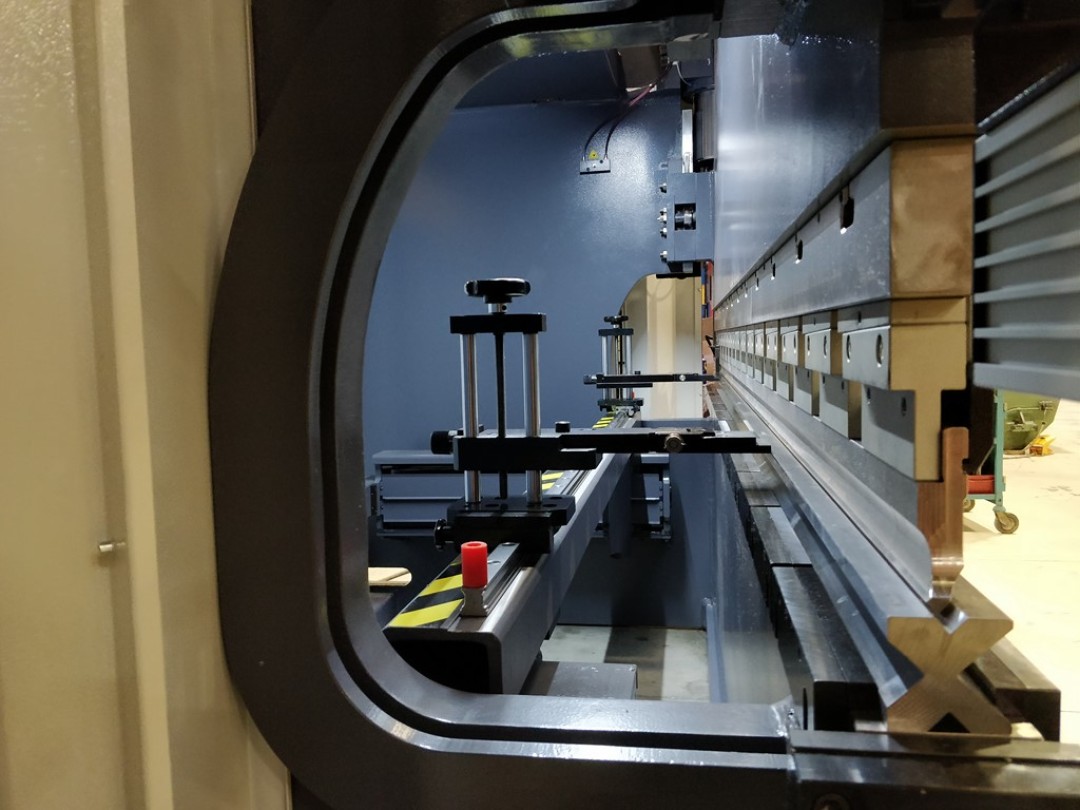

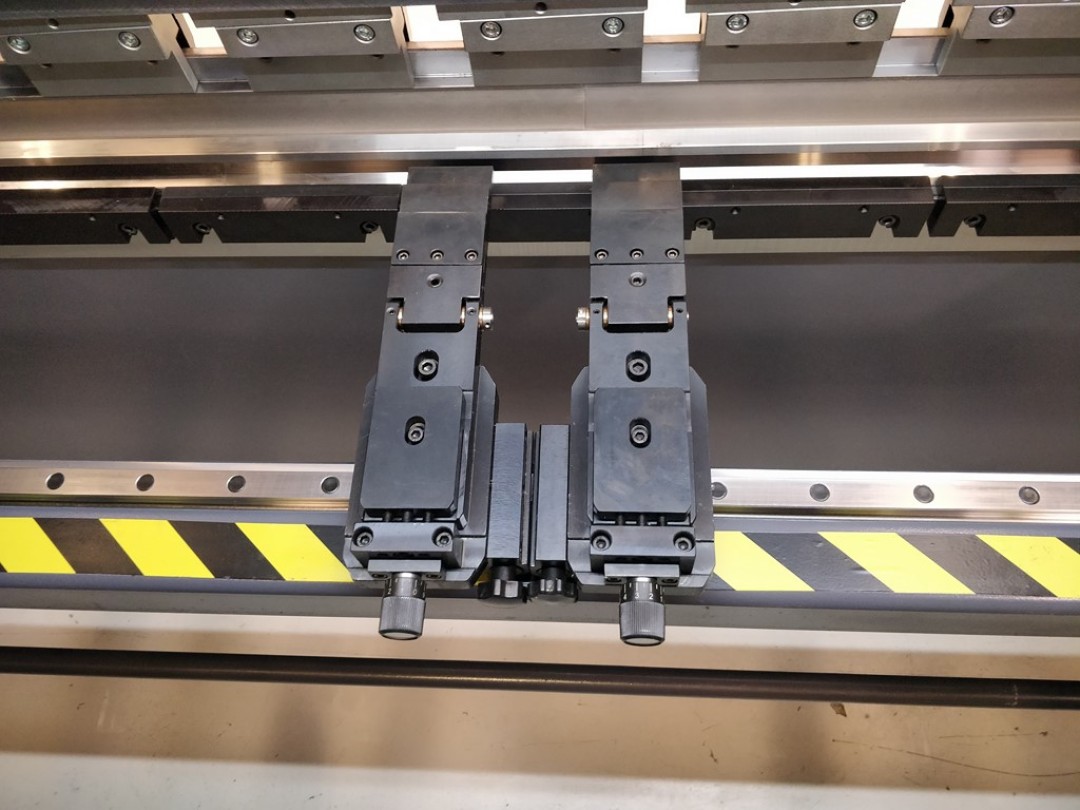

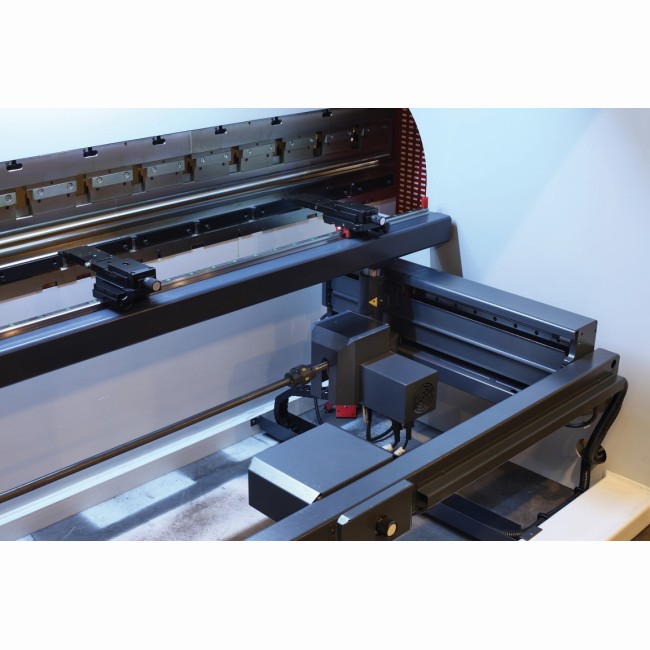

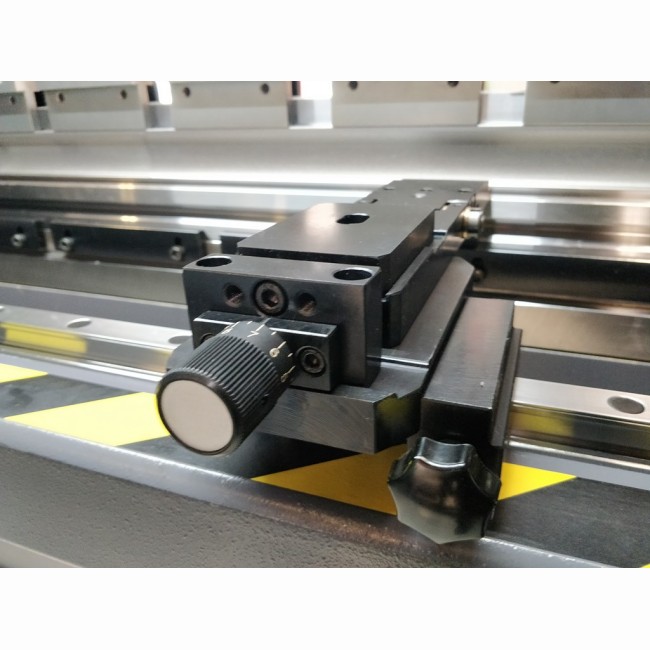

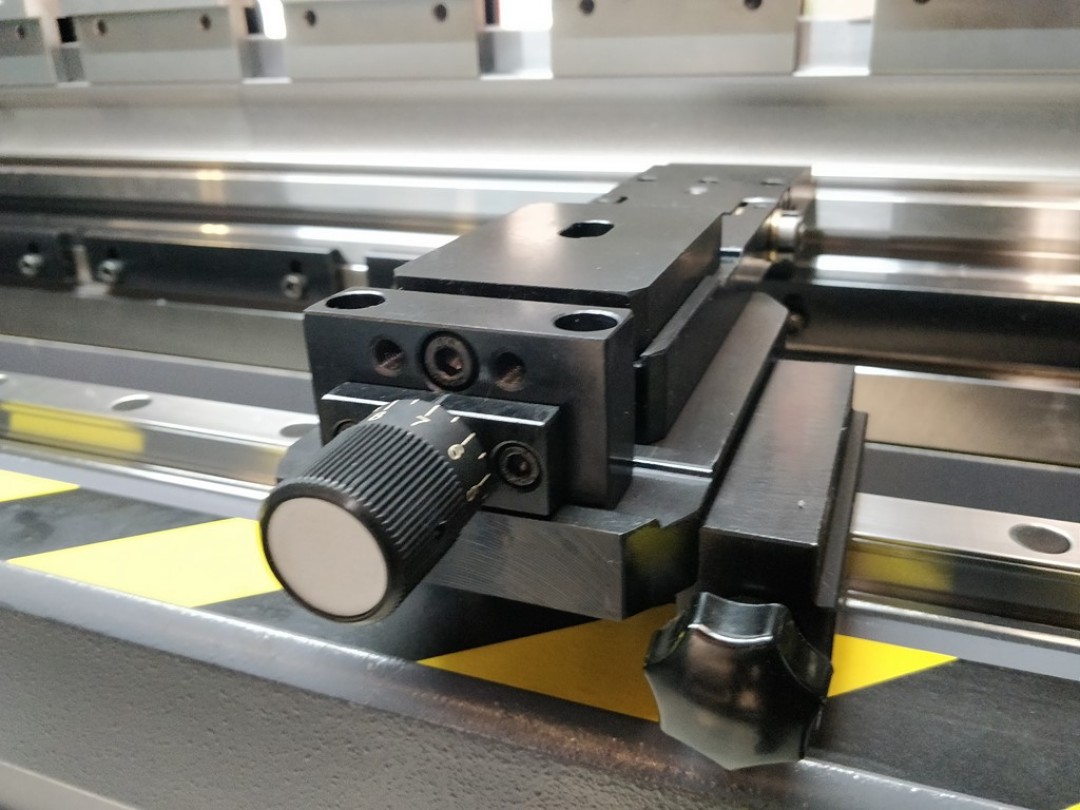

Butée arrière

La butée arrière est un équipement crucial pour garantir des processus précis. Le système est contrôlé par Commande numérique et entraîné par des moteurs servo sur deux vis à billes, ce qui permet un positionnement rapide et automatique, aidant ainsi l'opérateur à positionner la tôle avec une meilleure précision pour le processus de pliage.

Les butées arrière sont fabriquées en acier, ce qui les rend plus précises et fiables. En fonction de la typologie des pièces à plier et des cadences de production, la butée arrière peut être de 1 à 6 axes:

• 1 axe: X avec avancée et recul de la poutre de butée
• 2 axes:
  • X avec avancée et recul de la poutre de butée
  • R avec montee et baisse de la poutre de butée
• 4 axes
  • X avec avancée et recul de la poutre de butée
  • R avec montee et baisse de la poutre de butée
  • Z1 avec déplacement latéral du doigt de butée gauche et Z2 du doigt de butée droit
• 5 axes
  • X avec avancée et recul de la poutre de butée
  • R avec montee et baisse de la poutre de butée
  • Z1 avec déplacement latéral du doigt de butée gauche et Z2 du doigt de butée droit
  • X' avec le décallage d'avant en arrière du doigt de butée droit
• 6 axes avec 2 doigts de butée indépendants (également appeée butée cobra)
  • X1 / R1 / Z1 avec déplacement dans les 3 dimensions du doigt gauche
  • X2 / R2 / Z2 avec déplacement dans les 3 dimensions du doigt droit
