Presse plieuse hydraulique conventionnelle Retour à la page précédente

ADFORM - APH

Désignation : APH

Référence DMO :

Marque : ADFORM

Neuf

Sur commande

DESCRIPTIF

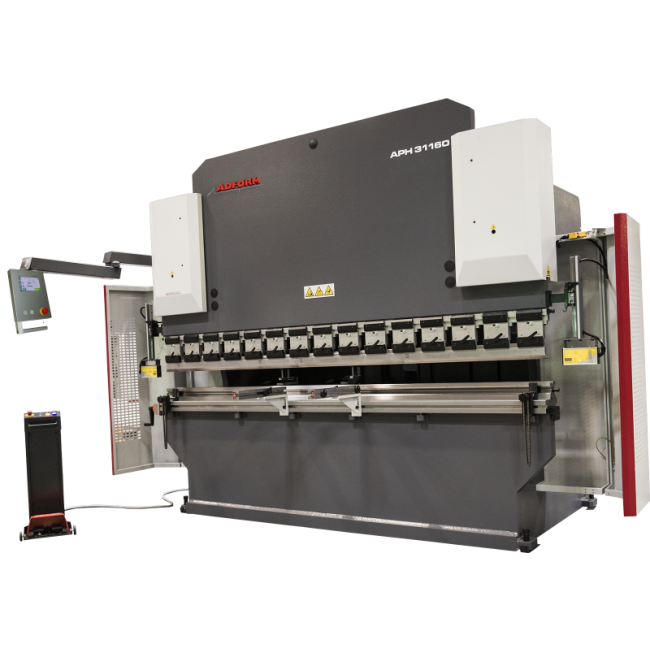

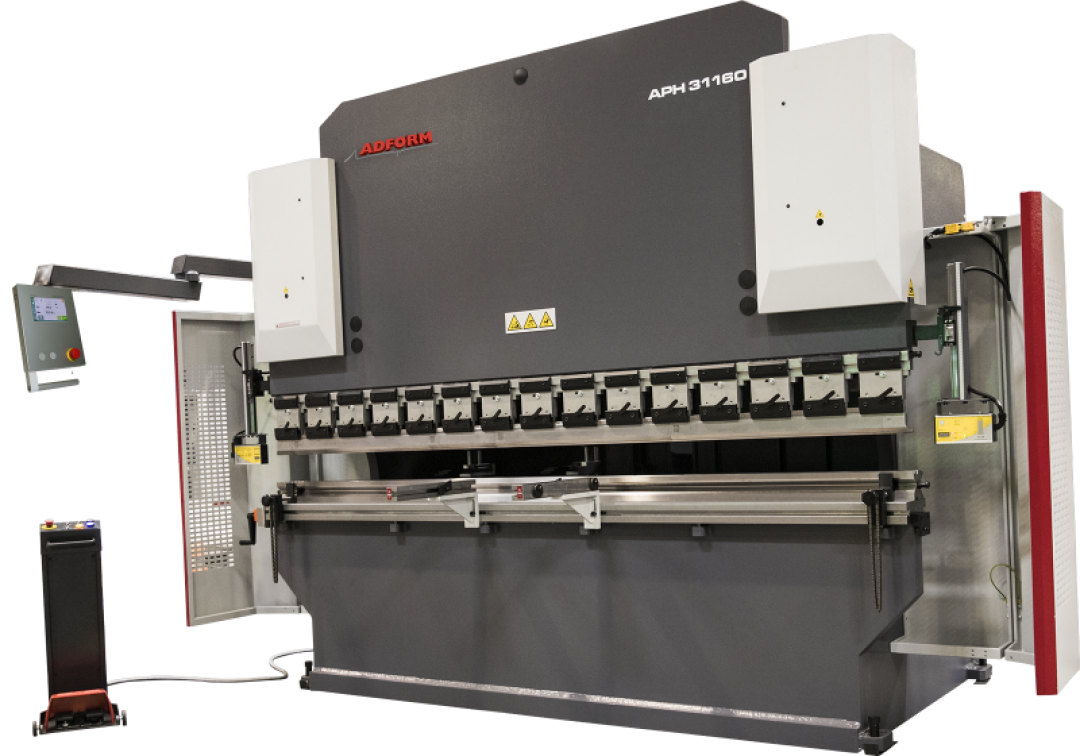

ADFORM APH Presse Plieuse Hydraulique Conventionnelle

Une gamme très étendu allant de 1250 mm à 4100 mm en standard et une puissance qui démarre à 40 T jusqu'à 300T

Tablier descendant à deux vérins, entièrement guidés par des glissières à faible coefficient de friction
Course et distance entre tabliers supérieur et inferieur importantes, permettant d’adapter des outillages très différents
Tous les composants électriques et hydrauliques de la machine sont européens

Equilibrage du coulisseau par arbre de torsion
Butée arrière électrique de construction lourde course 600 mm
Contrôle de la course par butées de profondeur, à l’intérieur des vérins
Commande électrique des butées de profondeur avec affichage digital de la position
Pression de travail réglable.

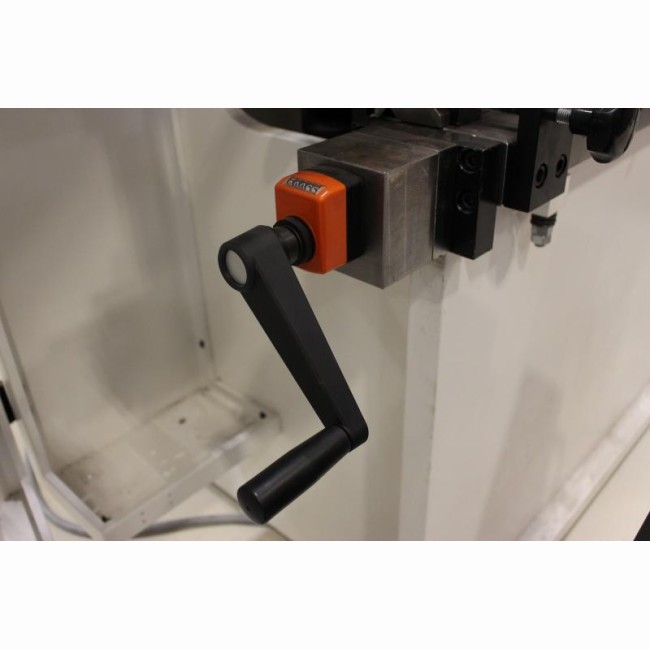

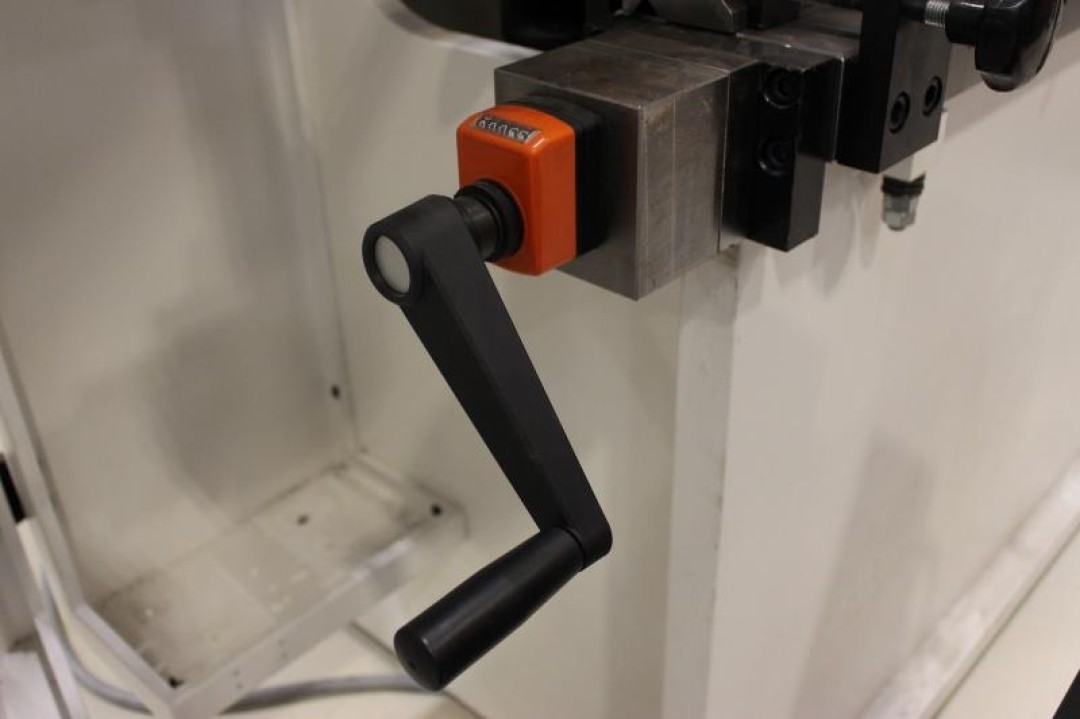

Réglage fin manuel
Compteur horaire

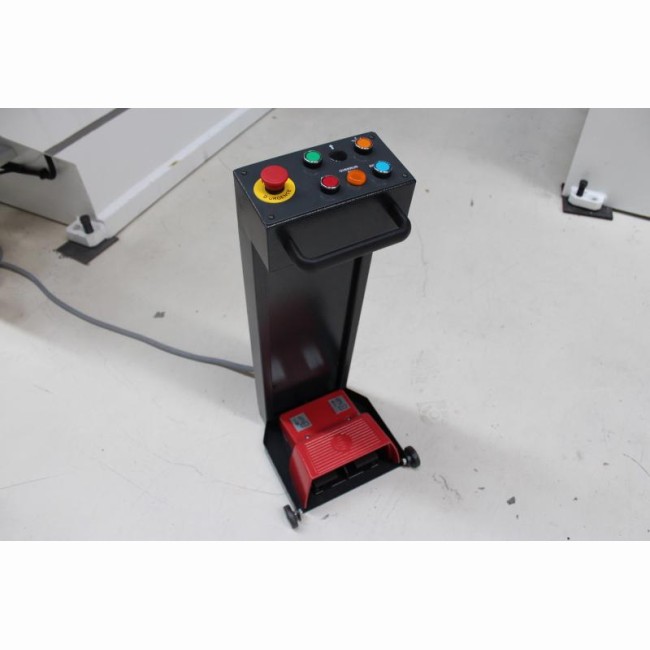

Commande par pédale sensitive et semi-automatique
L’ensemble des commandes est regroupé sur un pendulaire articulé.

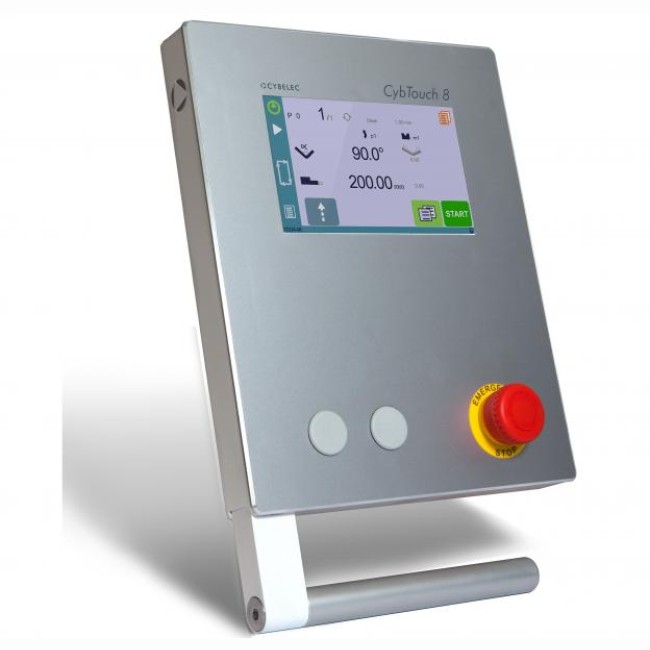

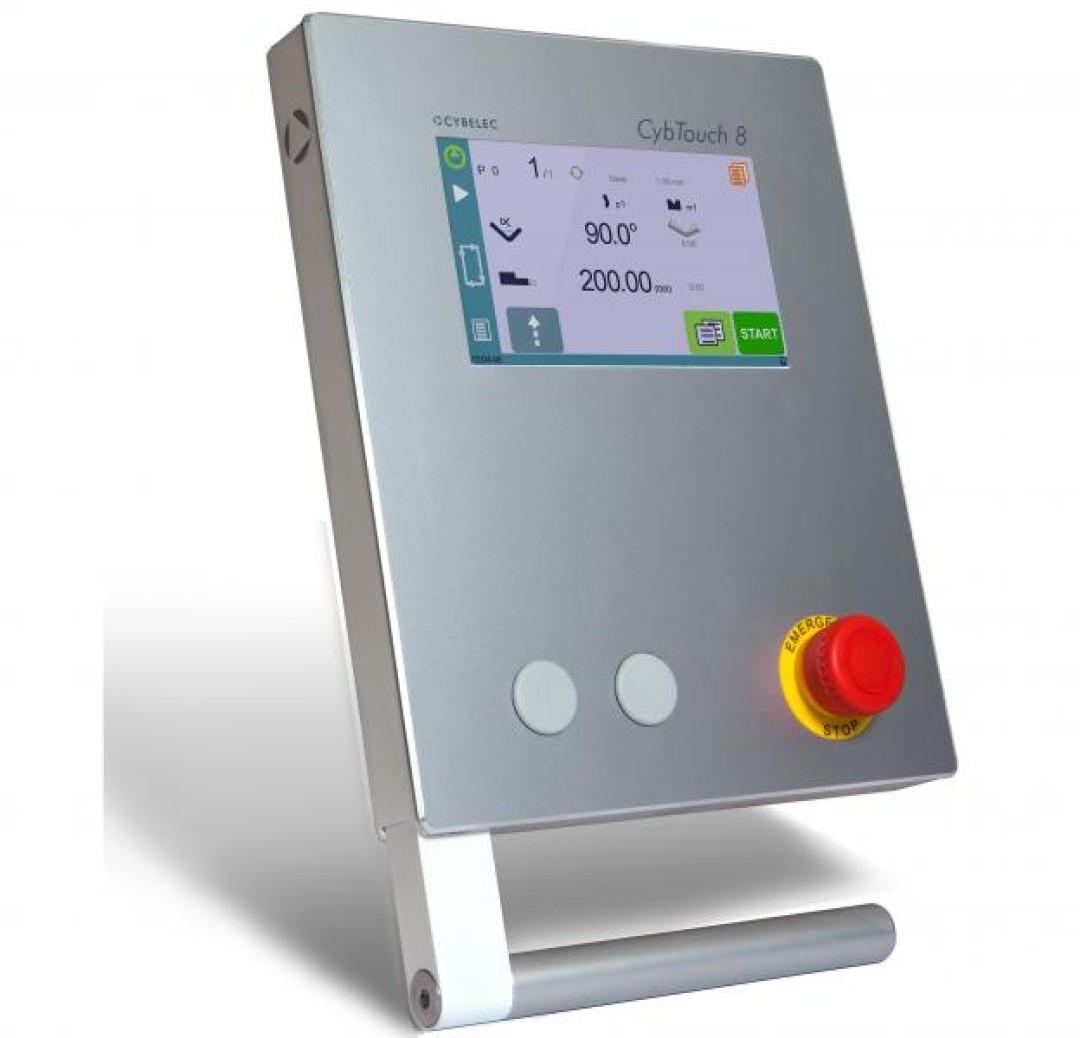

Positionneur numérique cybelec cybtouch

Faisceau laser 3 points LAZERSAFE, pour la protection de la ligne de pliage. Ce système ayant reçu un agrément de conformité de niveau 4 sera implanté sur le tablier supérieur de la machine. Le faisceau réglable en fonction des poinçons et matrices utilisés sera associé aux différents modes de fonctionnement dont vous avez besoin.

	APH 12540	APH 21040	APH 26090	APH 31090	APH 31120	APH 31160
Longueur maxi de pliage (mm)	1250	2100	2600	3100	3100	3100
Puissance maxi (T)	40	40	90	90	120	160
Passage entre montant (mm)	1070	1600	2050	2550	2550	2550
Nombres d'axes	2	2	2	2	2	2
Col de cygne (mm)	410	410	410	410	410	410
Vitesse de pliage (mm/sec)	10	10	10	10	10	8
Vitesse de remontée (mm/sec)	70	70	80	80	90	75
Puissance moteur (kW)	4	4	7,5	7,5	11	11
Hauteur de travail (mm)	800	800	860	870	870	870
Encombrement ((L x l x H) mm)	2100 x 1270 x 2150	3100 x 1270 x 2200	3600 x 1580 x 2520	4100 x 1580 x 2520	4100 x 1590 x 2750	4100 x 1600 x 2770
Poids (kg)	2200	3100	6400	6650	8050	8560
Passage entre table (mm)	470	390	465	450	465	500
Capacité du réservoir d'huile (litres)	80	140	140	140	140	210
Largeur de la table (mm)	140	140	170	140	170	200
Course (mm)	210	140	190	190	210	230

	APH 31200	APH 31240	APH 31300	APH 41160	APH 41200	APH 41240
Longueur maxi de pliage (mm)	3100	3100	3100	4100	4100	4100
Puissance maxi (T)	200	240	300	160	200	240
Passage entre montant (mm)	2550	2550	2550	3550	3550	3550
Nombres d'axes	2	2	2	2	2	2
Col de cygne (mm)	410	410	500	410	410	410
Vitesse de pliage (mm/sec)	8	8	9	8	8	8
Vitesse de remontée (mm/sec)	75	80	60	75	75	80
Puissance moteur (kW)	15	18,5	22	11	15	18,5
Hauteur de travail (mm)	880	880	900	880	880	880
Encombrement ((L x l x H) mm)	4100 x 1600 x 2910	4100 x 1610 x 2950	4100 x 1815 x 3090	5100 x 1600 x 2750	5100 x 1600 x 2750	5100 x 1610 x 2950
Poids (kg)	10500	12200	16000	12500	14500	15000
Passage entre table (mm)	525	560	595	490	500	550
Capacité du réservoir d'huile (litres)	210	210	280	210	210	210
Largeur de la table (mm)	240	280	380	170	200	240
Course (mm)	250	280	300	230	250	280

	APH 41300
Longueur maxi de pliage (mm)	4100
Puissance maxi (T)	300
Passage entre montant (mm)	3550
Nombres d'axes	2
Col de cygne (mm)	500
Vitesse de pliage (mm/sec)	9
Vitesse de remontée (mm/sec)	60
Puissance moteur (kW)	22
Hauteur de travail (mm)	900
Encombrement ((L x l x H) mm)	5100 x 1920 x 3100
Poids (kg)	18500
Passage entre table (mm)	580
Capacité du réservoir d'huile (litres)	280
Largeur de la table (mm)	280
Course (mm)	300
