Presse plieuse hydraulique conventionnelle Retour à la page précédente

ARROW - P (2040 à 40300)

Désignation : P (2040 à 40300)

Référence DMO :

Marque : ARROW

Neuf

Sur commande

DESCRIPTIF

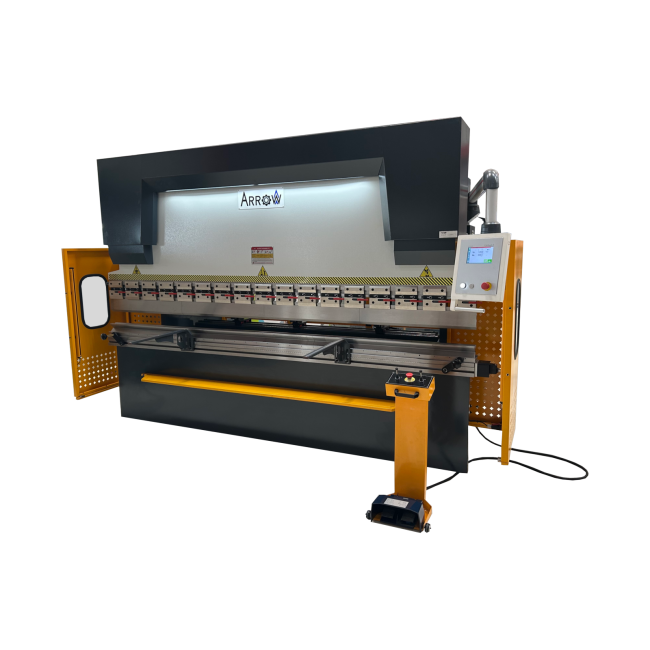

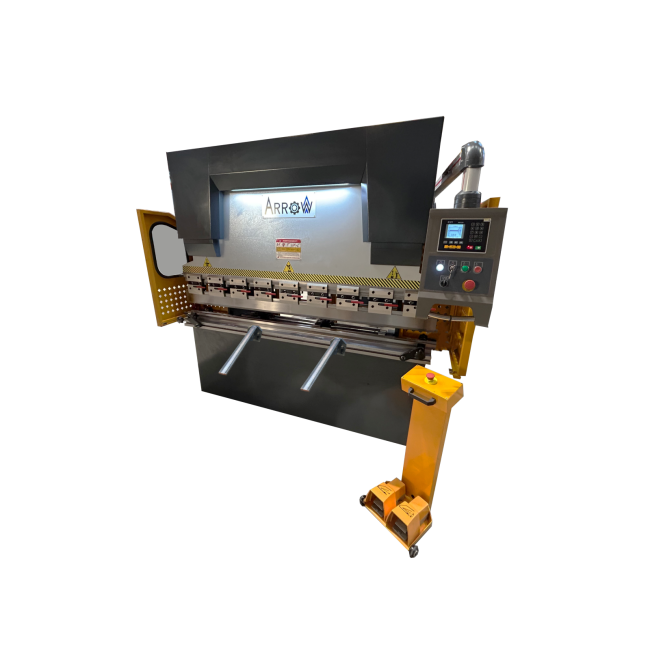

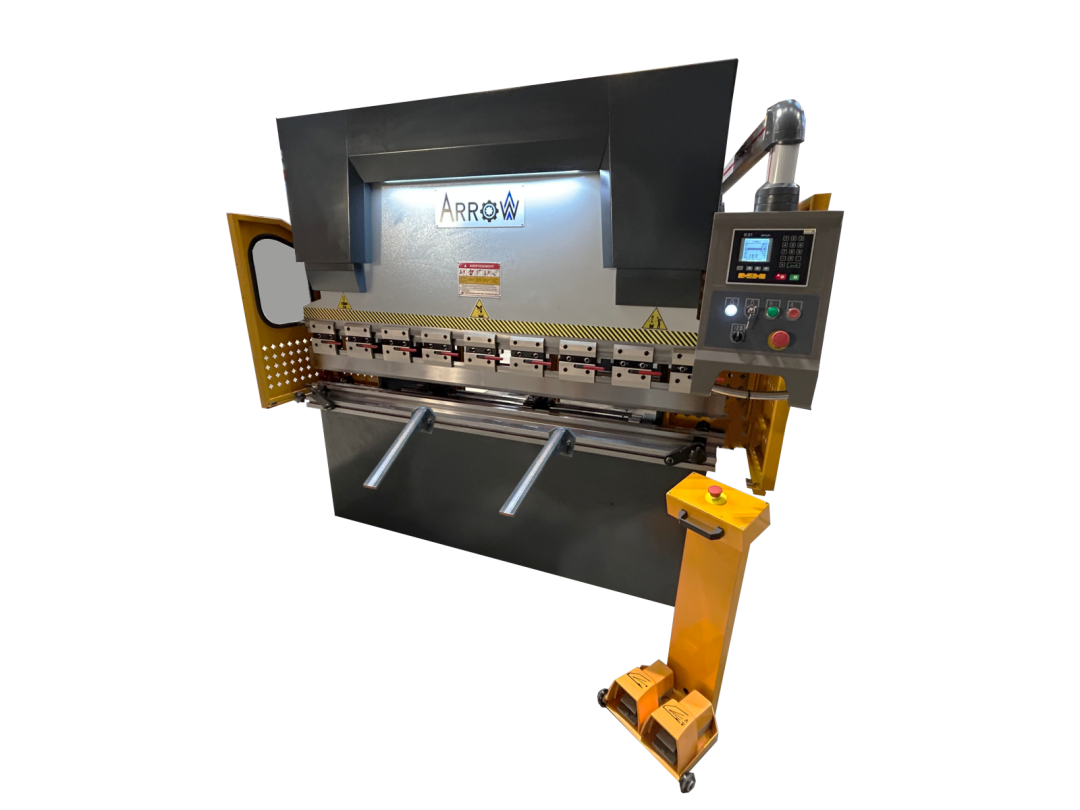

Plieuse hydraulique conventionnelle ARROW - Série P :

Cette machine avec arbre de torsion est pilotée par une commande numérique Cybelec.

Ces plieuses se caractérisent par :

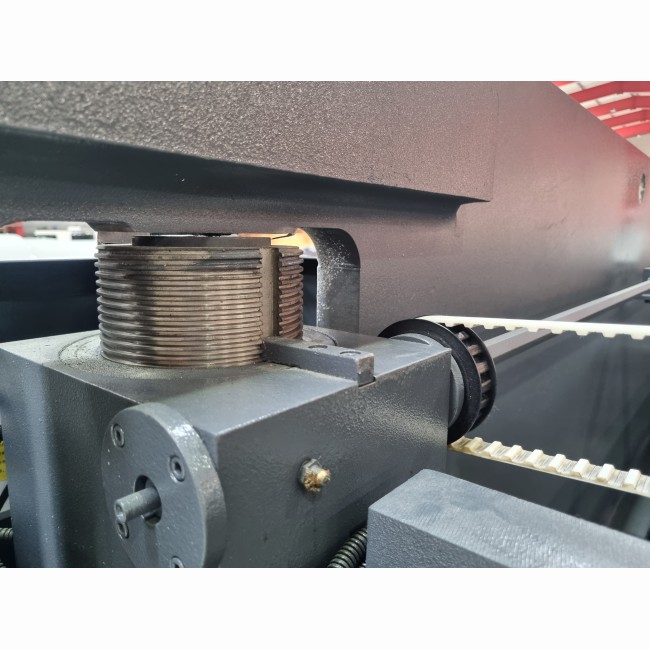

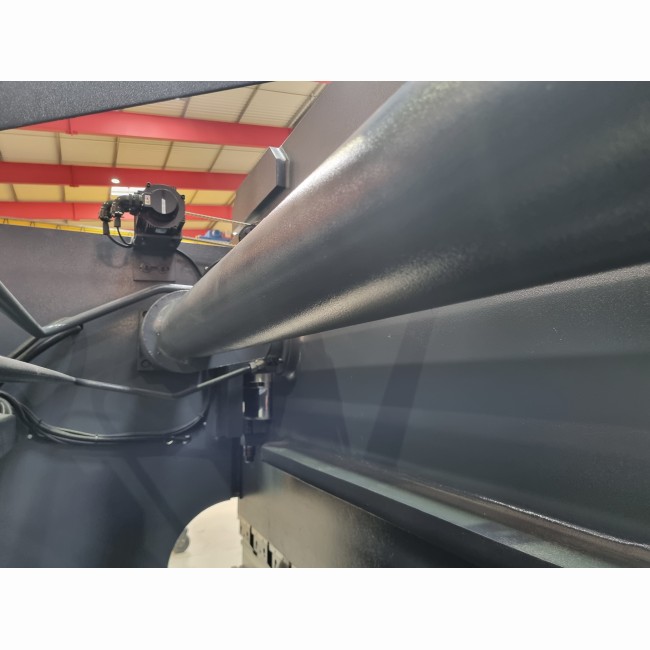

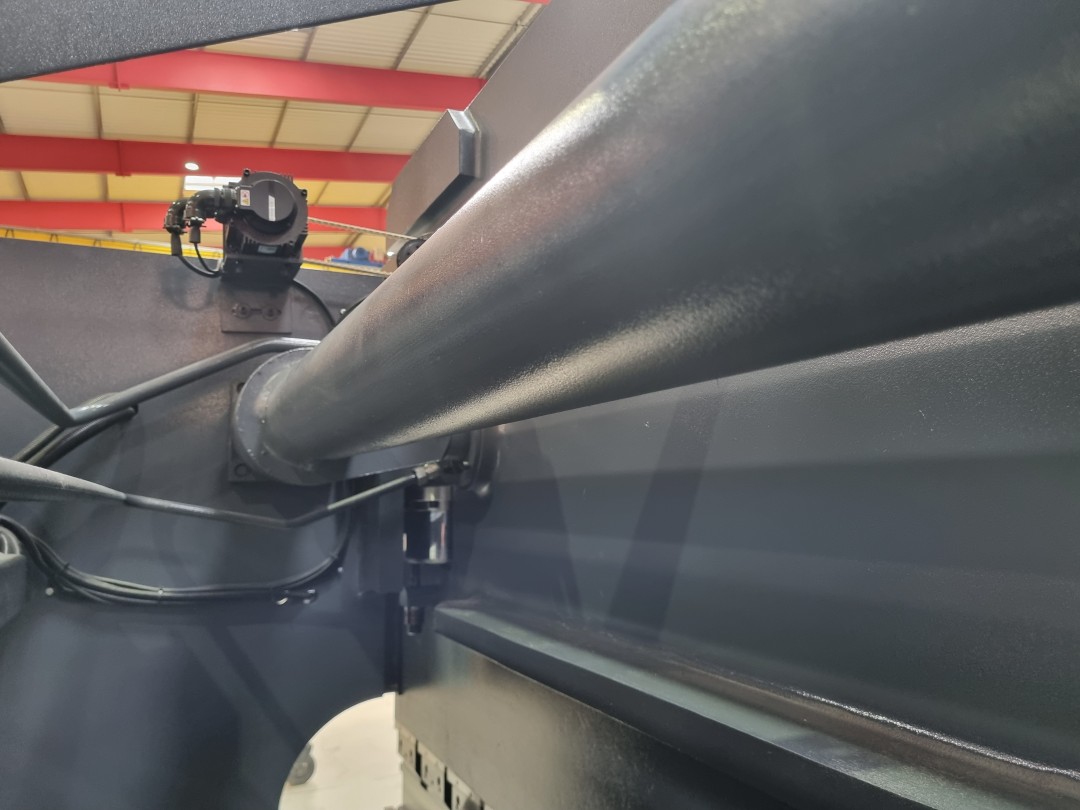

Une barre de torsion permettant d'équilibrer le mouvement de descente du coulisseau et d'assurer le parallélisme pour un angle de pliage régulier
Une table étroite permettant de mettre des matrices largeur 60mm type amada promecam

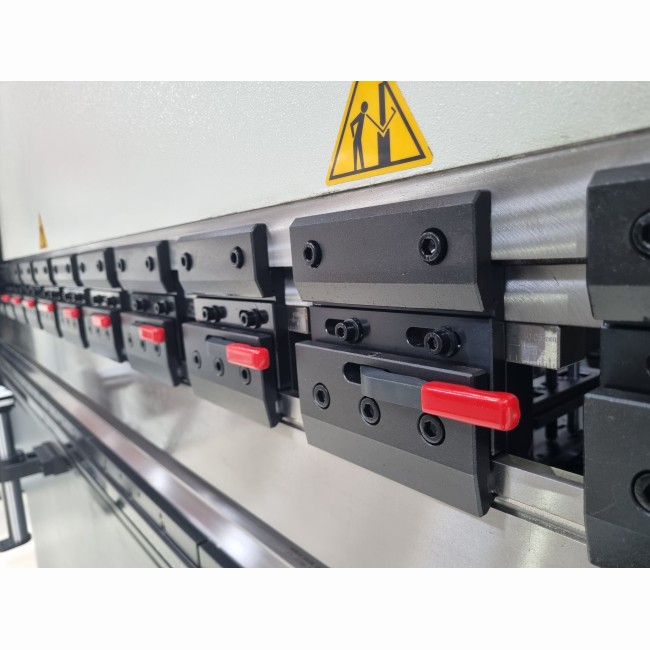

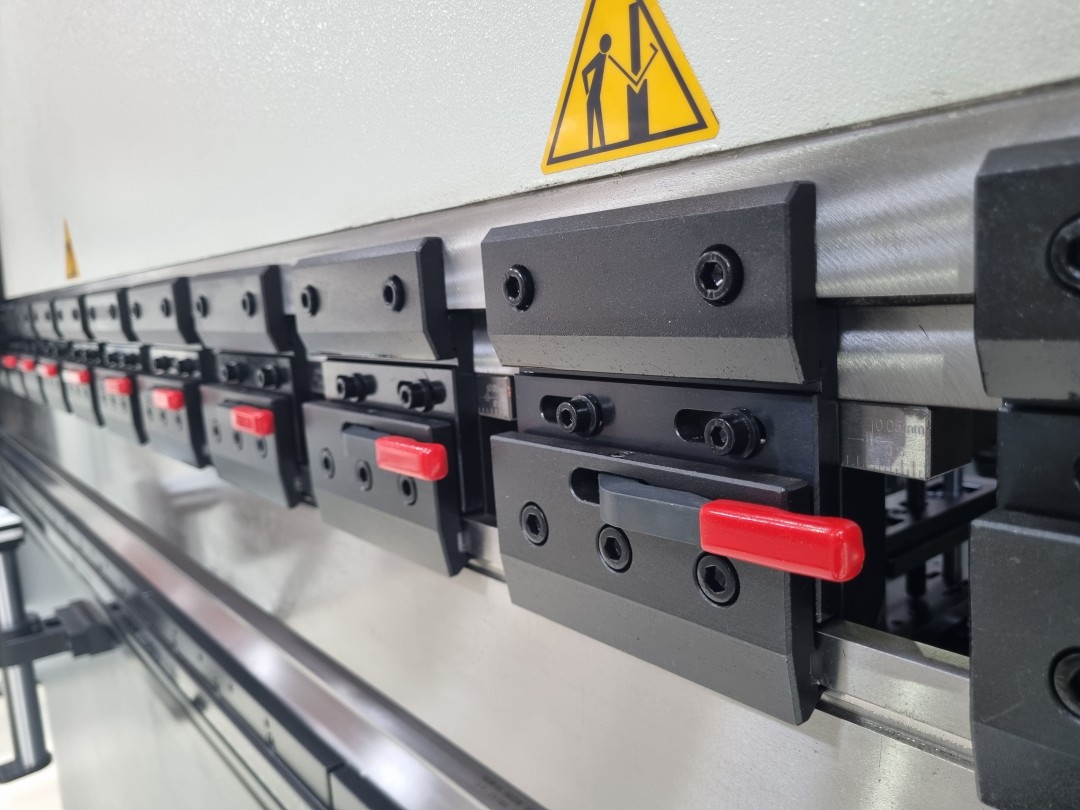

Des intermédiaires pour montage de poinçons / couteaux type amada promecam

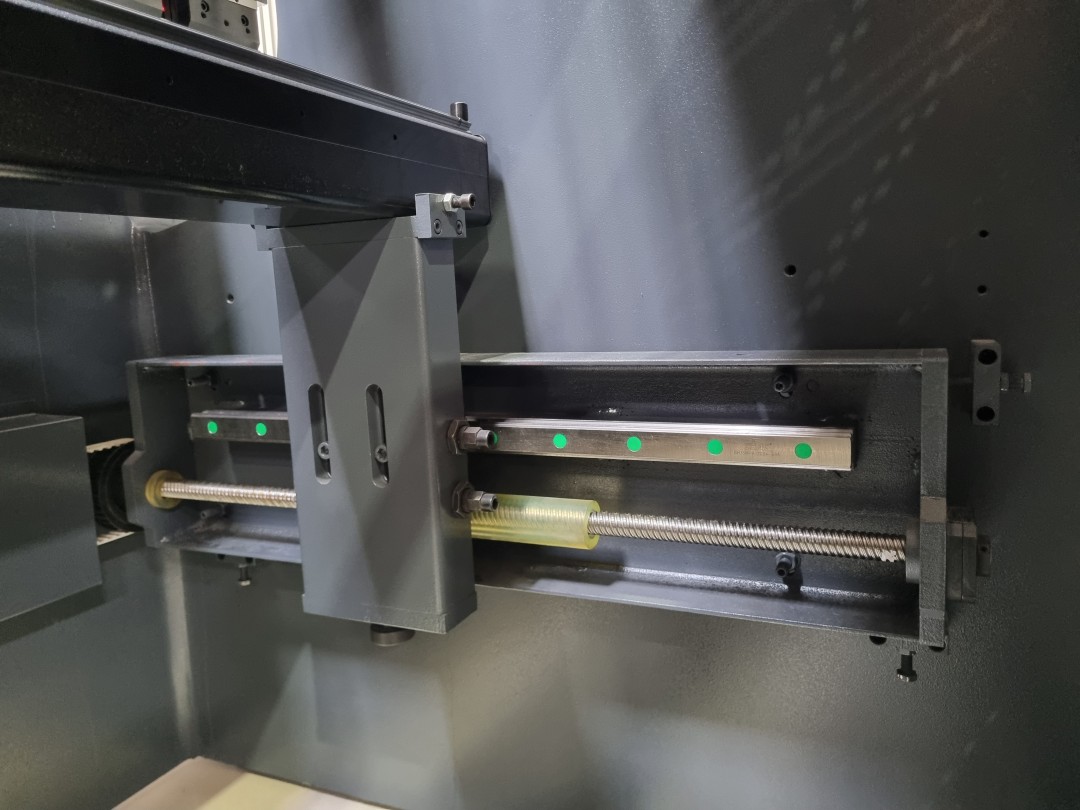

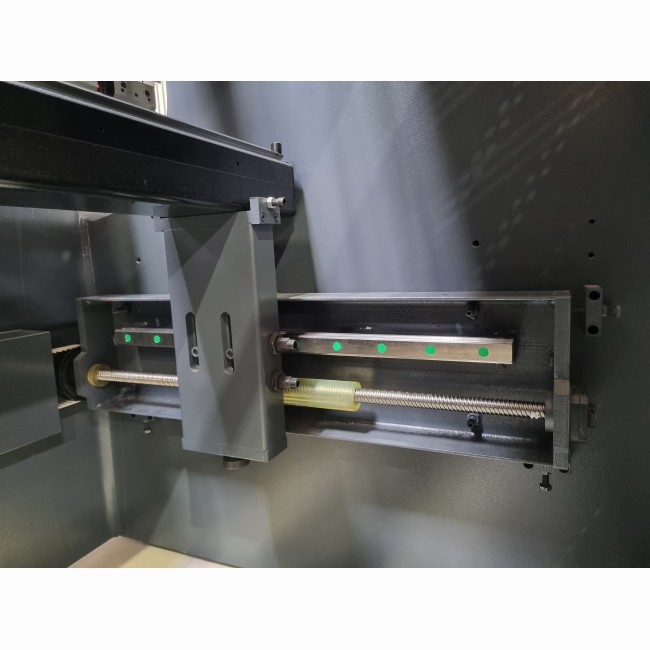

Une butée arriere (axe X) pilotée par la commande numérique. Cette butée rigide, montée sur vis a billes est motorisée et garantit une grande précision de positionnement

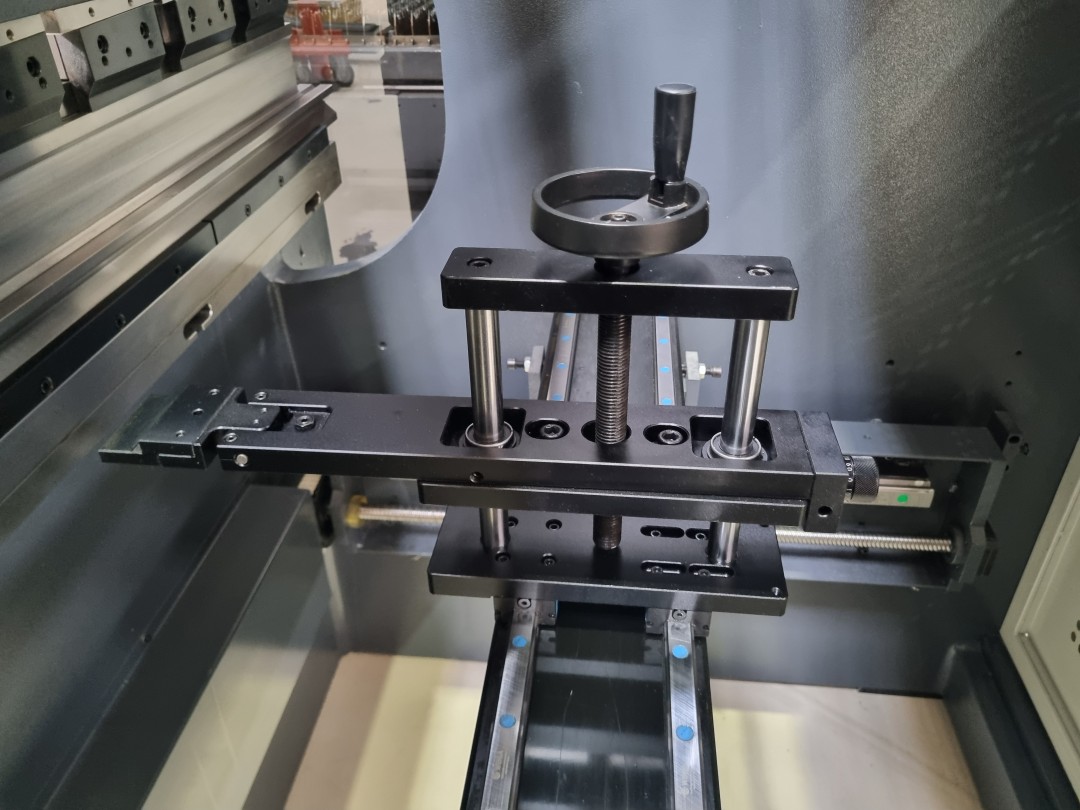

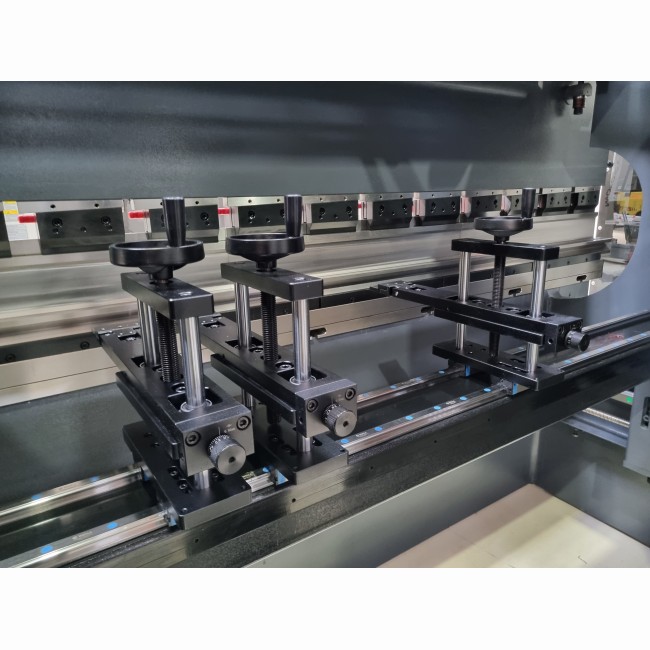

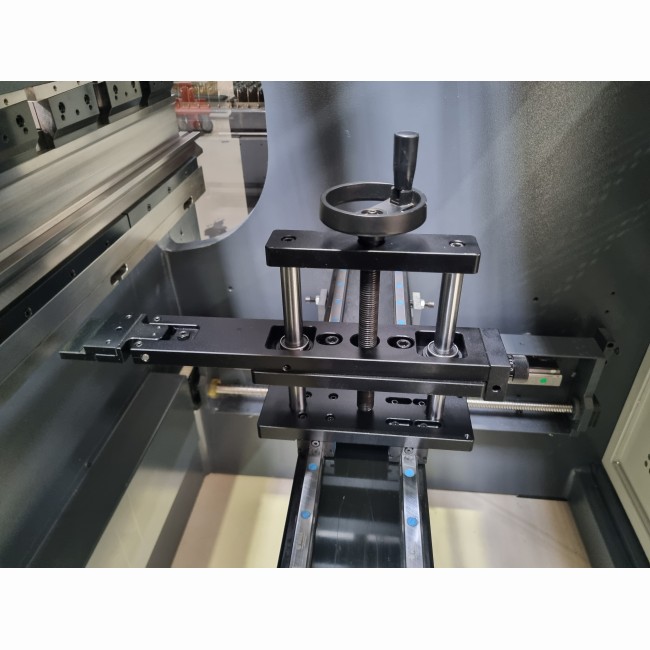

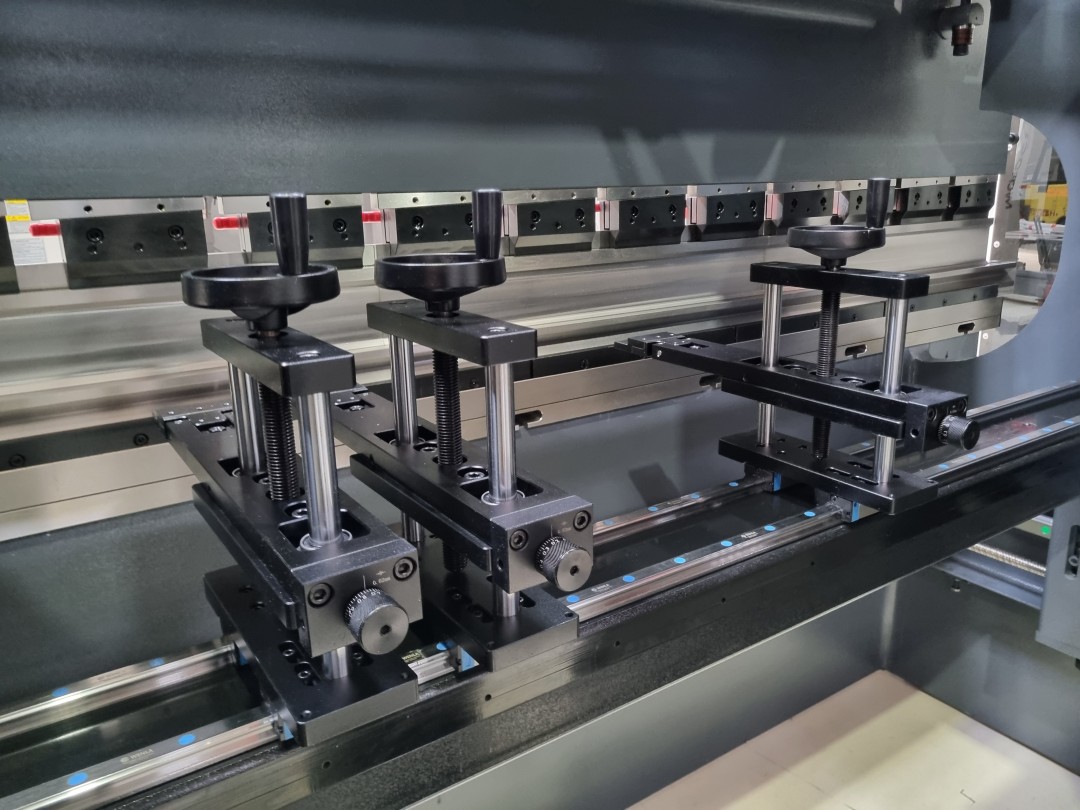

Des doigts de buteé montés sur des rails (déplacement latéral) et réglables en hauteur manuellement (axe R)
une commande intuitive et ergonomique 2 axes (Y et X)

En option, ces machines peuvent recevoir :

	P2540	P2040	P40300	P32125	P32160	P32200
Commande numérique	EASTUN E21 Ou CYBELEC Cybtouch 8	EASTUN E21 Ou CYBELEC Cybtouch 8	EASTUN E21 Ou CYBELEC Cybtouch 8	EASTUN E21 Ou CYBELEC Cybtouch 8	EASTUN E21 Ou CYBELEC Cybtouch 8	EASTUN E21 Ou CYBELEC Cybtouch 8
Longueur travail (mm)	2500	2000	4000	3200	3200	3200
Puissance (Tonnes)	40	40	300	125	160	200
Ouverture max (mm)	320	320	630	406	420	445
Course du coulisseau supérieur (mm)	100	100	250	140	150	180
Passage entre montants (mm)	2080	1620	3070	2700	2600	2600

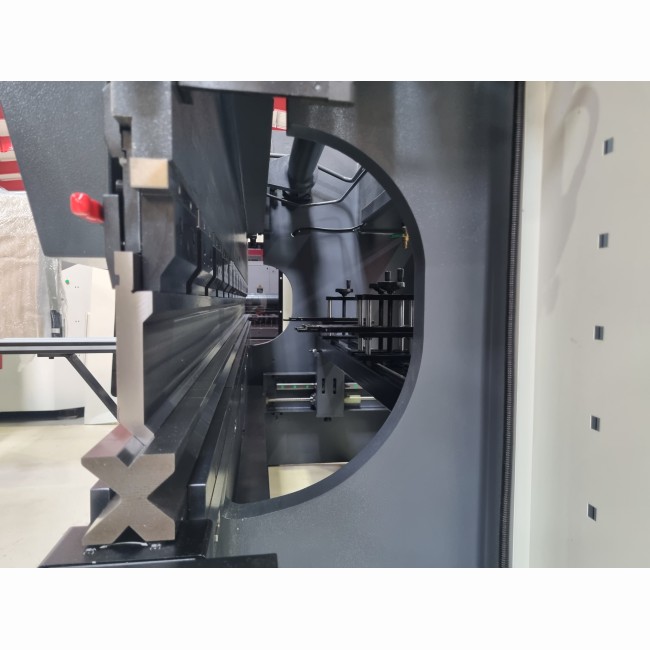

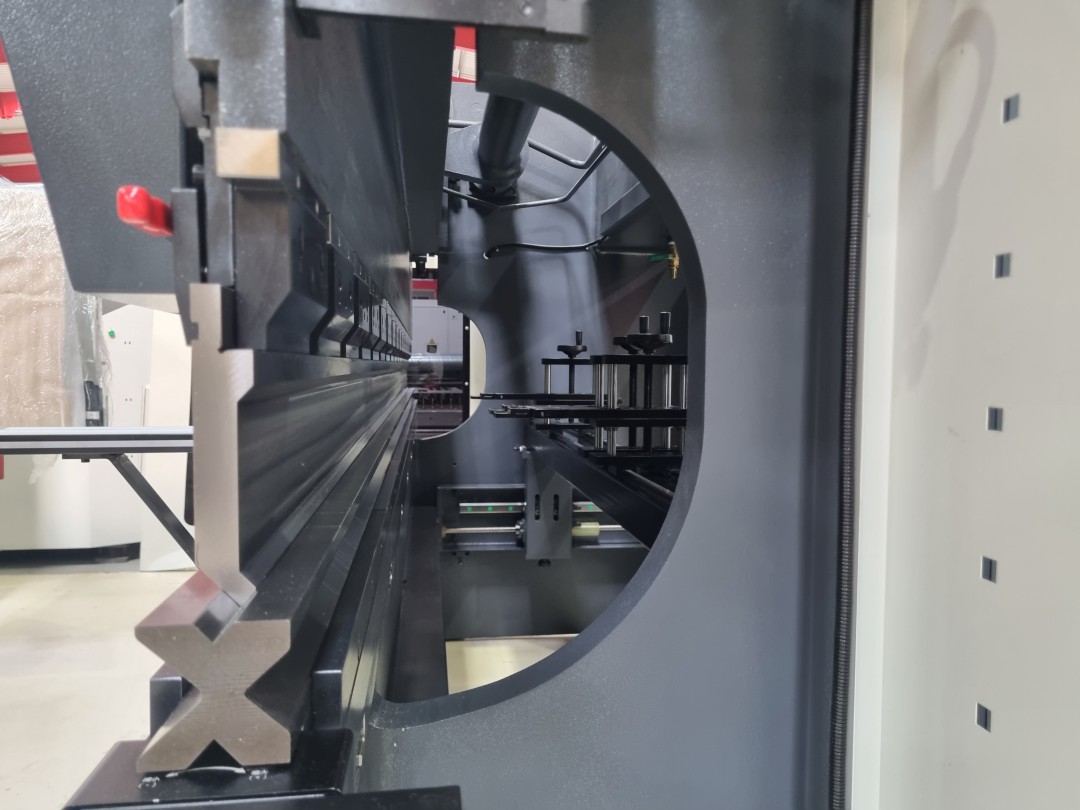

Profondeur du col de cygne (mm)	200	200	400	320	320	320
Course butée arrière (mm)	600	600	600	600	600	600
Puissance moteur (Kw)	5,5	5,5	18,5	7,5	11	15
Vitesse de descente (mm/s)
Dimensions (mm)	3050 x 1450 x 2140	2550 x 1450 x 2090	4550 x 1900 x 2950	3750 x 1550 x 2500	3750 x 1640 x 2500	3760 x 1640 x 2550
Poids (kg)	4600	3600	18 000	7500	9000	14 000

	P32300	P40250	P2563	P32250	P3280	P40160
Commande numérique	EASTUN E21 Ou CYBELEC Cybtouch 8	EASTUN E21 Ou CYBELEC Cybtouch 8	EASTUN E21 Ou CYBELEC Cybtouch 8	EASTUN E21 Ou CYBELEC Cybtouch 8	EASTUN E21 Ou CYBELEC Cybtouch 8	EASTUN E21 Ou CYBELEC Cybtouch 8
Longueur travail (mm)	3200	4000	2500	3200	3200	4000
Puissance (Tonnes)	300	250	63	250	80	160
Ouverture max (mm)	630	480	320	480	320	420
Course du coulisseau supérieur (mm)	250	200	100	200	100	150
Passage entre montants (mm)	2500	3150	2080	2600	2700	3150
Profondeur du col de cygne (mm)	400	400	250	400	250	320
Course butée arrière (mm)	600	600	600	600	600	600
Puissance moteur (Kw)	18,5	18,5	5,5	18,5	7,5	11
Vitesse de descente (mm/s)
Dimensions (mm)	3750 x 2200 x 2800	4550 x 1900 x 2950	3050 x 1500 x 2180	3750 x 1900 x 2800	3750 x 1550 x 2230	4550 x 1640 x 2540
Poids (kg)	20 000	18 000	4800	14 000	6000	11 000

	P32200	P32160	P32125	P40300	P2040
Commande numérique	EASTUN E21 Ou CYBELEC Cybtouch 8	EASTUN E21 Ou CYBELEC Cybtouch 8	EASTUN E21 Ou CYBELEC Cybtouch 8	EASTUN E21 Ou CYBELEC Cybtouch 8	EASTUN E21 Ou CYBELEC Cybtouch 8
Longueur travail (mm)	3200	3200	3200	4000	2000
Puissance (Tonnes)	200	160	125	300	40
Ouverture max (mm)	445	420	406	630	320
Course du coulisseau supérieur (mm)	180	150	140	250	100
Passage entre montants (mm)	2600	2600	2700	3070	1620
Profondeur du col de cygne (mm)	320	320	320	400	200
Course butée arrière (mm)	600	600	600	600	600
Puissance moteur (Kw)	15	11	7,5	18,5	5,5
Vitesse de descente (mm/s)
Dimensions (mm)	3760 x 1640 x 2550	3750 x 1640 x 2500	3750 x 1550 x 2500	4550 x 1900 x 2950	2550 x 1450 x 2090
Poids (kg)	14 000	9000	7500	18 000	3600
