Presse plieuse hydraulique conventionnelle Retour à la page précédente

ARROW - Plieuse conventionnelle série P

Désignation : Plieuse conventionnelle série P

Référence DMO :

Marque : ARROW

Neuf

Sur commande

DESCRIPTIF

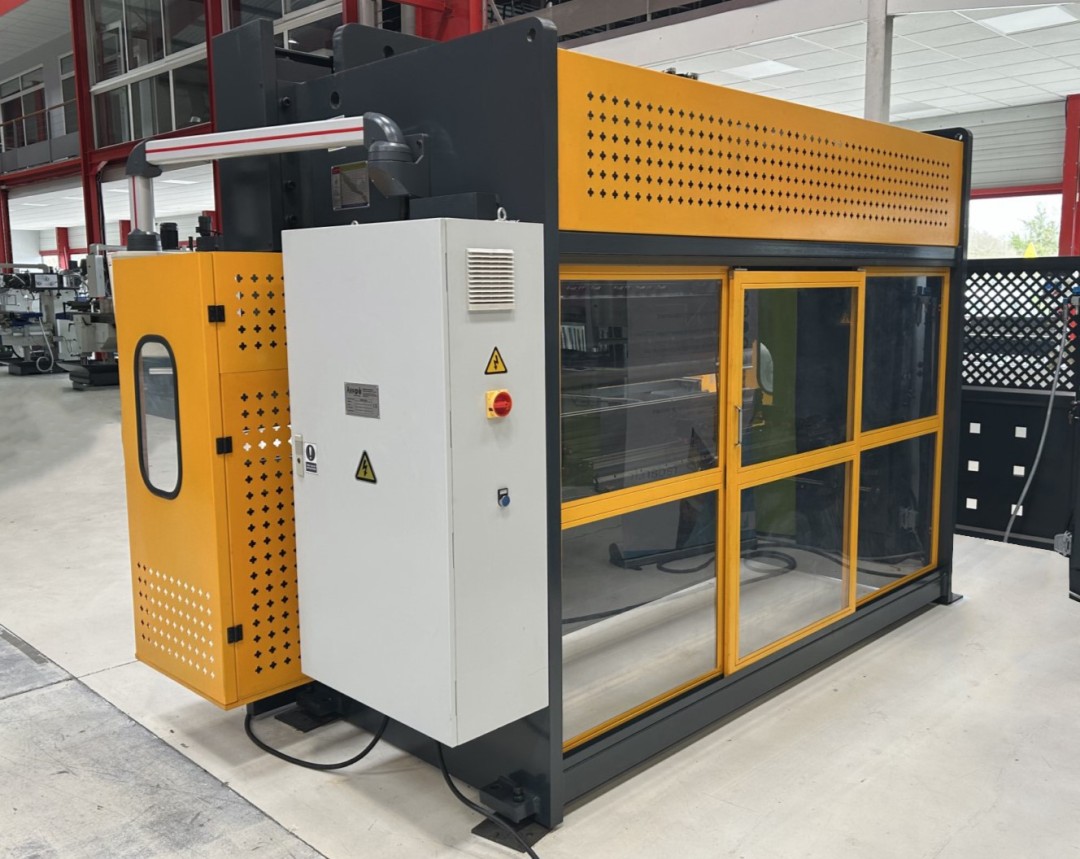

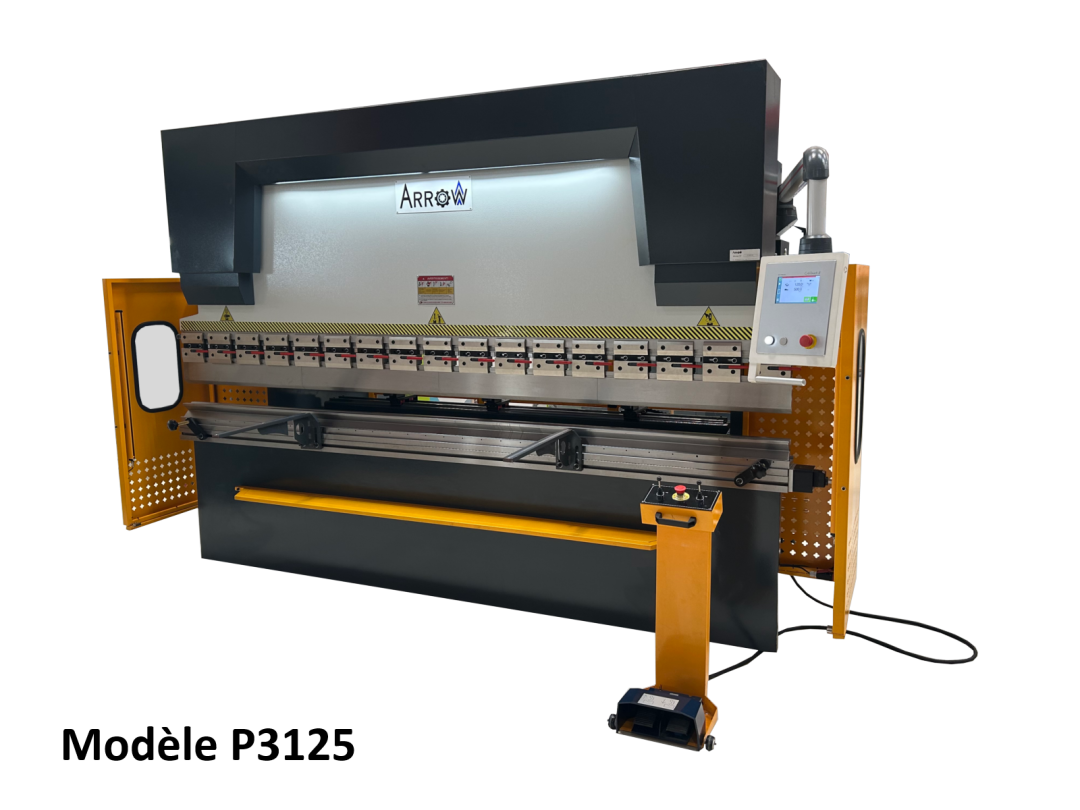

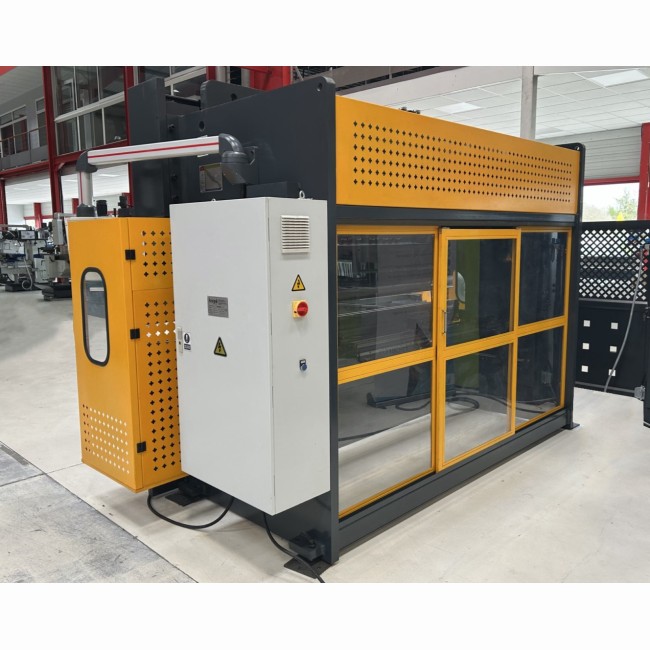

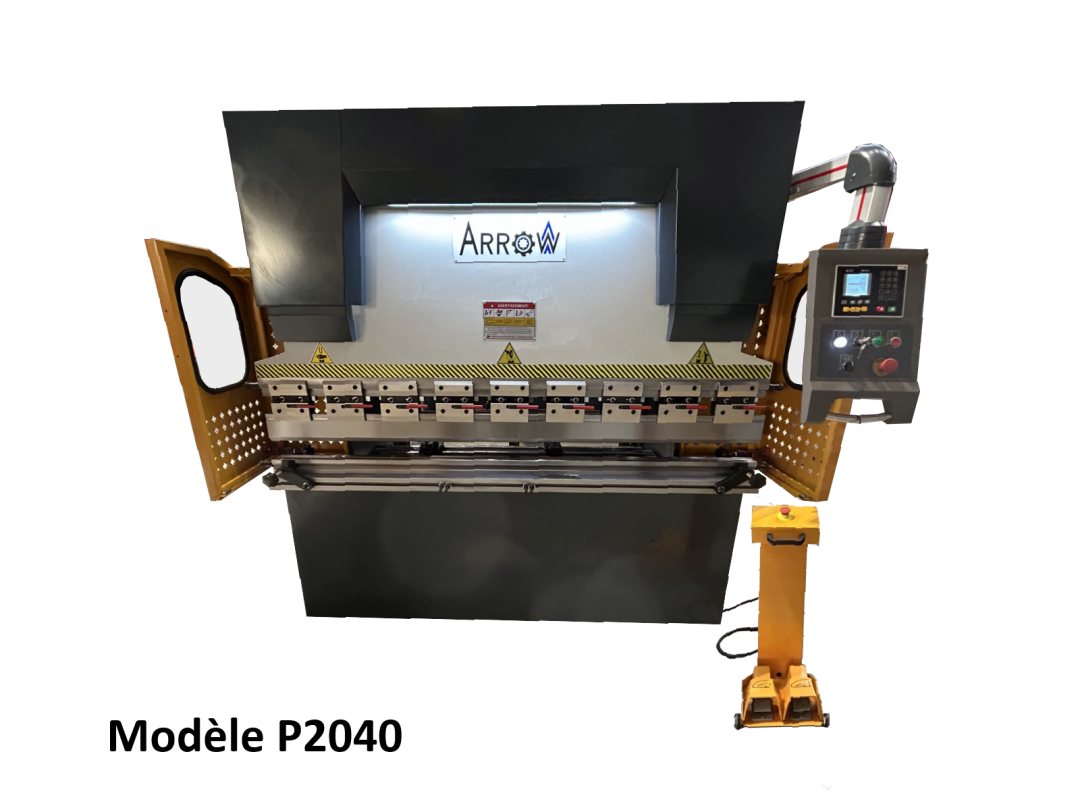

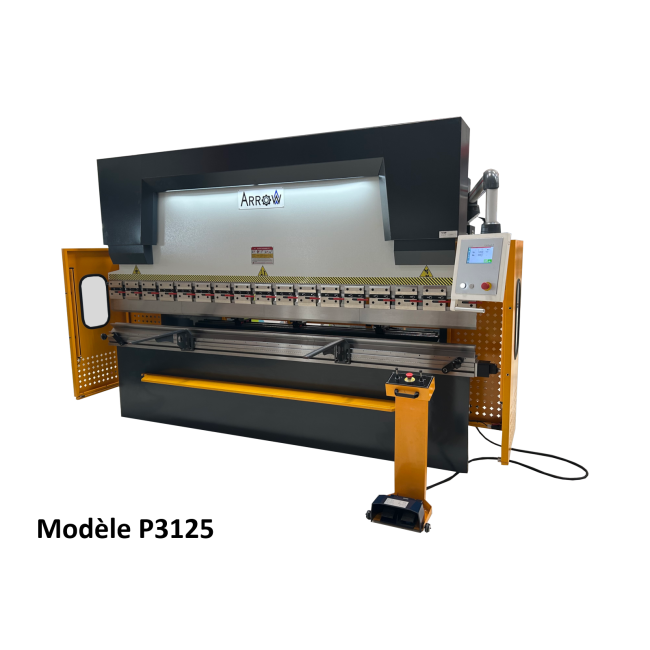

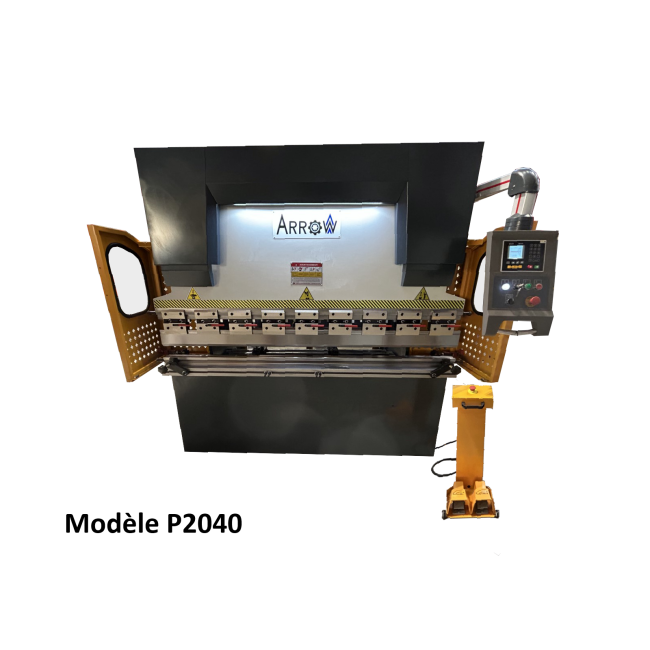

Presse Plieuse hydraulique conventionnel neuve Arrow

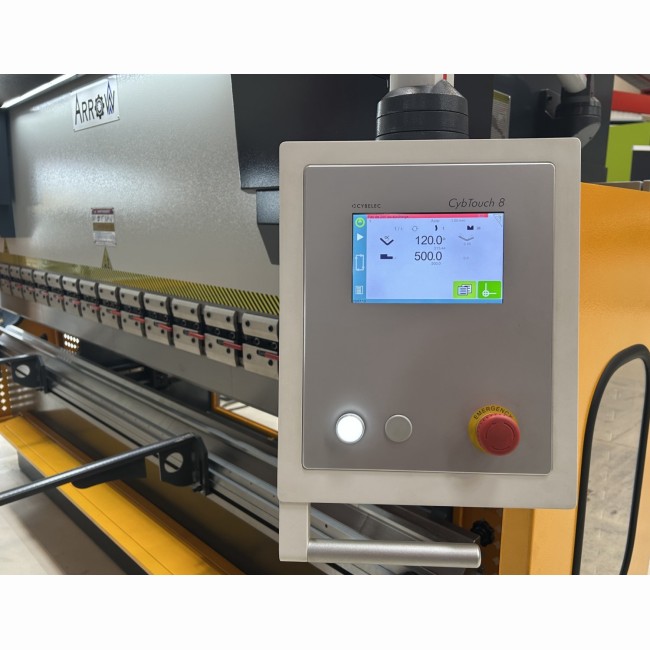

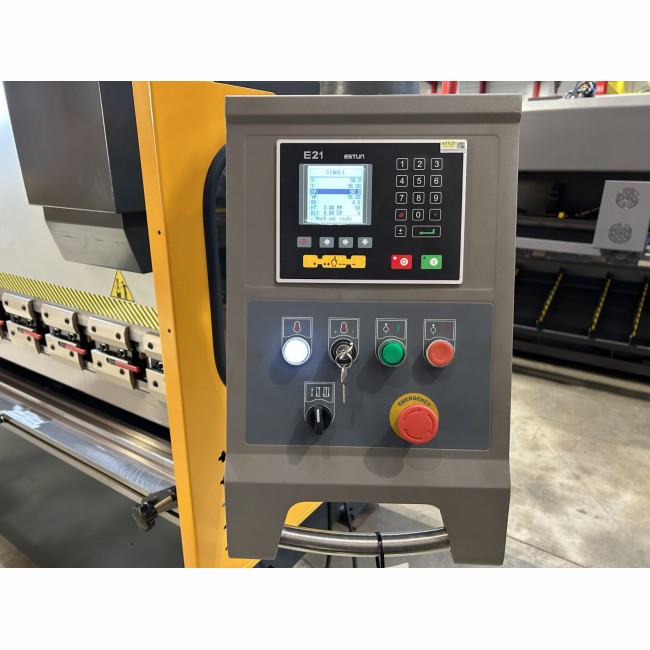

Cette machine avec arbre de torsion est pilotée par une commande numérique eastun ou cybelec

Ces plieuses se caractérisent par:

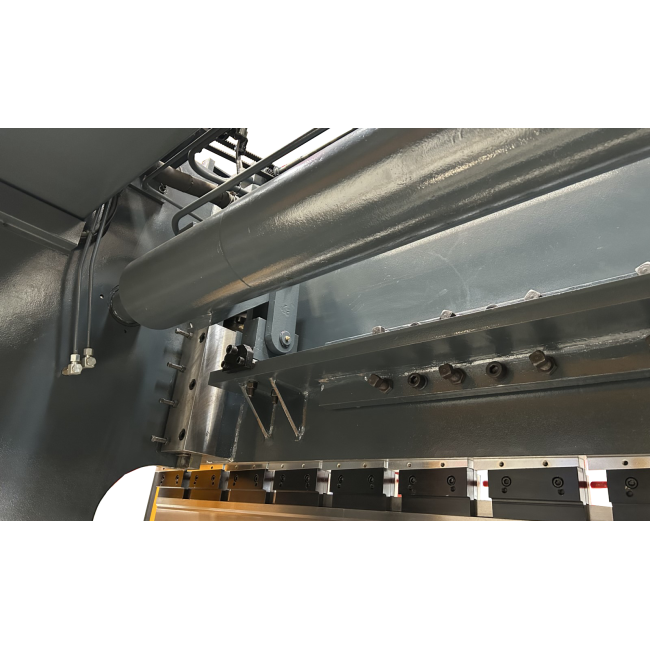

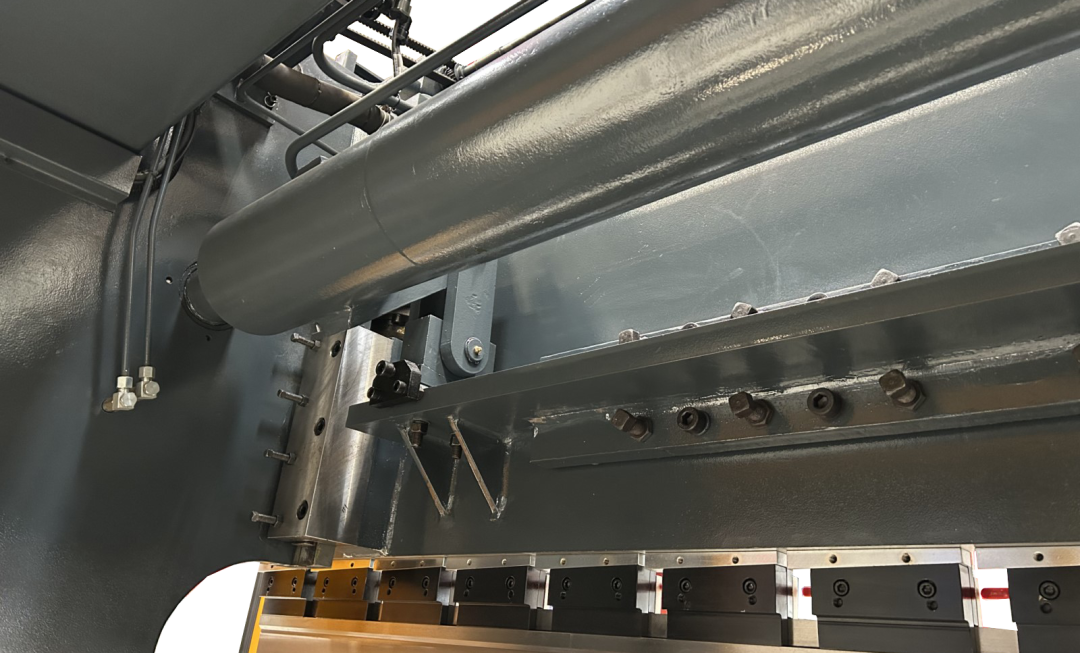

Une barre de torsion permettant d'équilibrer le mouvement de descente du coulisseau et d'assurer le parallélisme pour un angle de pliage régulier

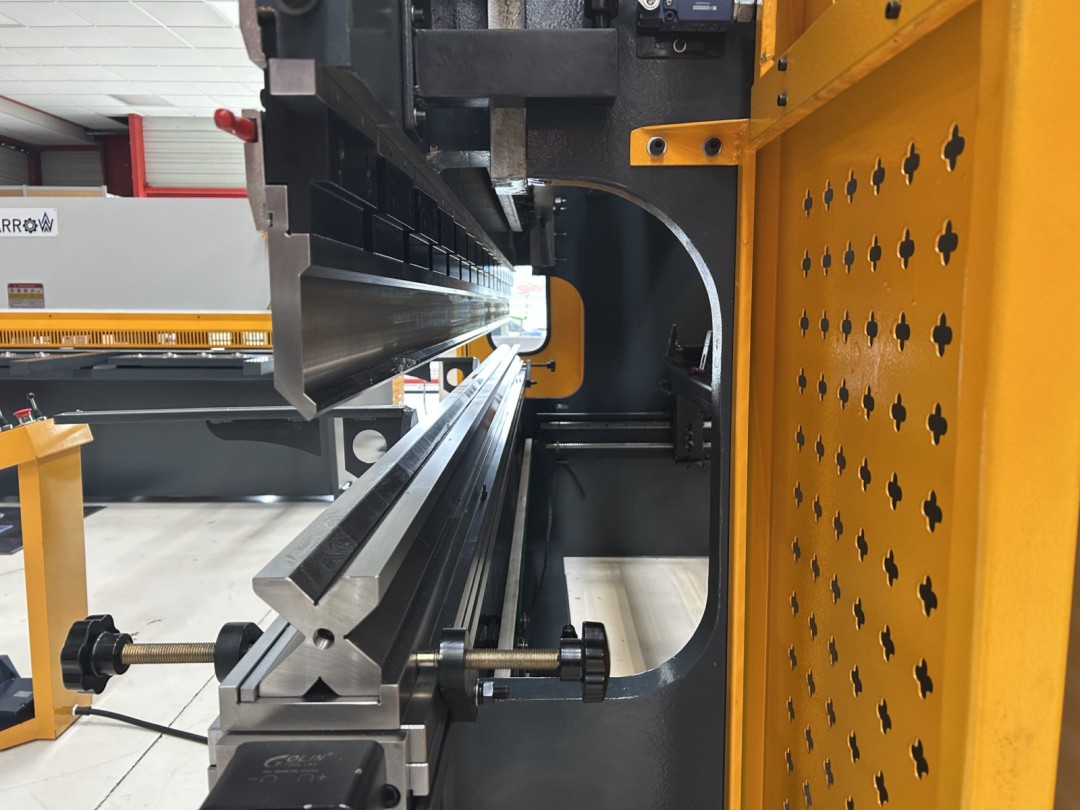

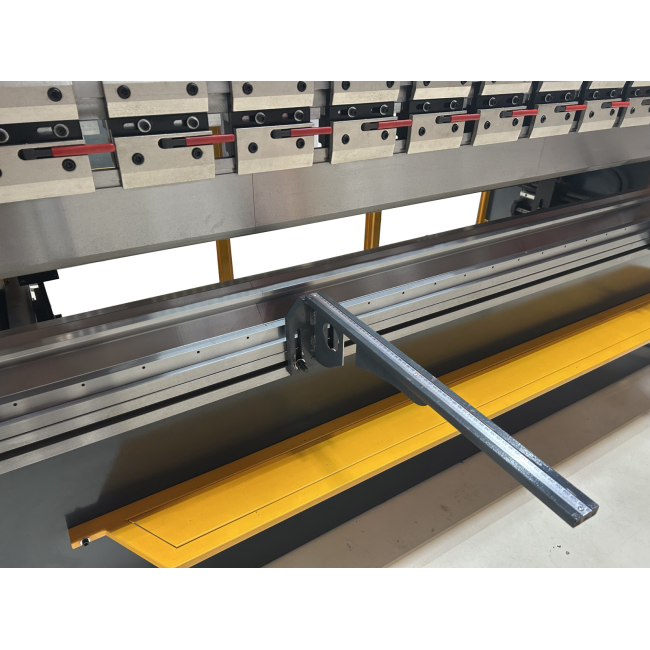

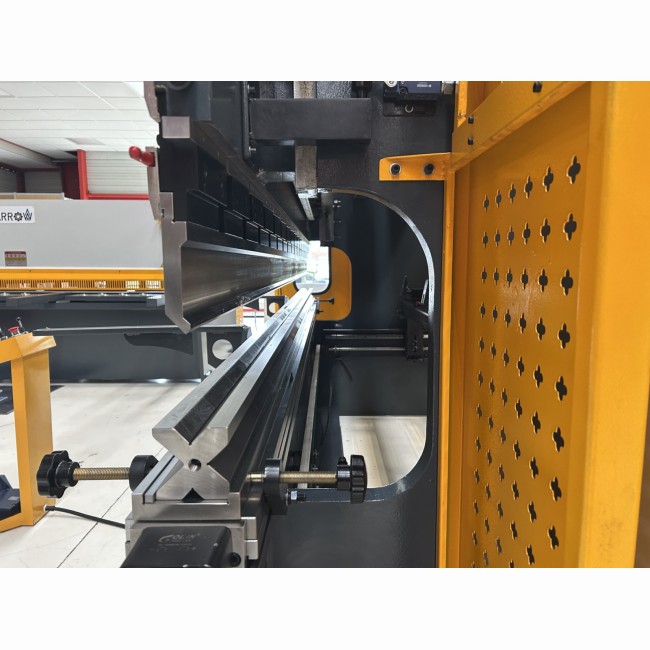

Une table étroite permettant de mettre des matrices largeur 60mm type amada promecam

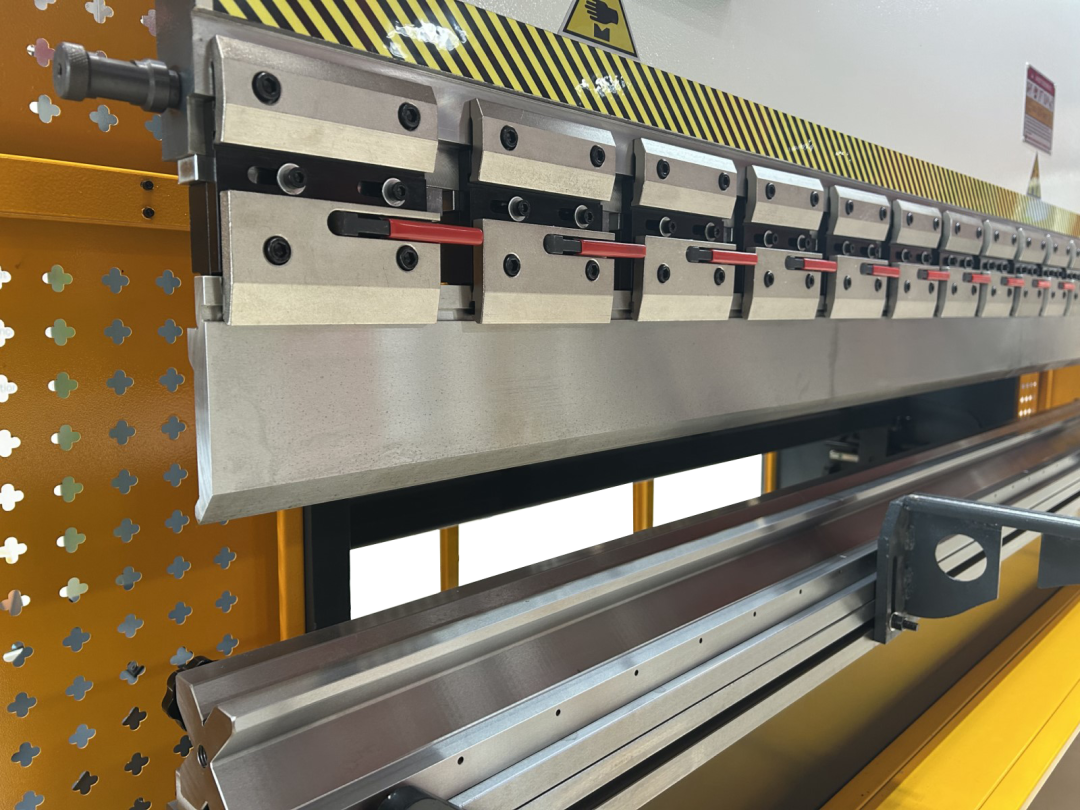

Des intermédiaires pour montage de poinçons / couteaux type amada promecam

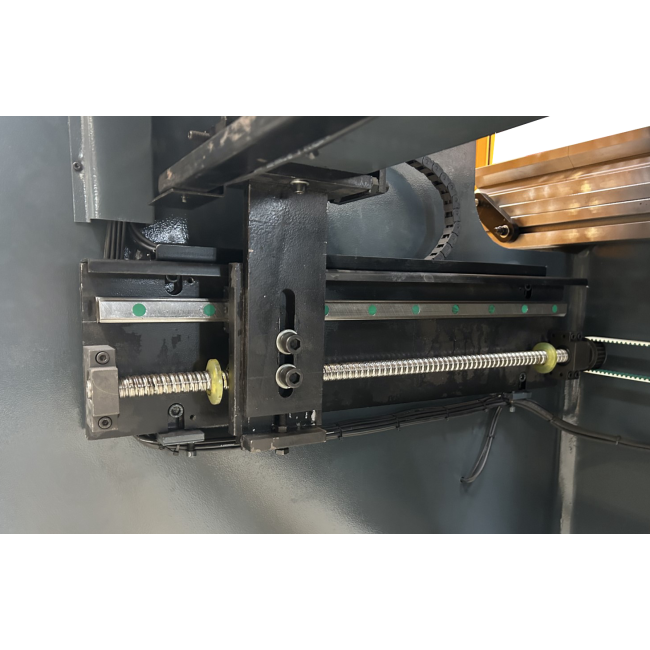

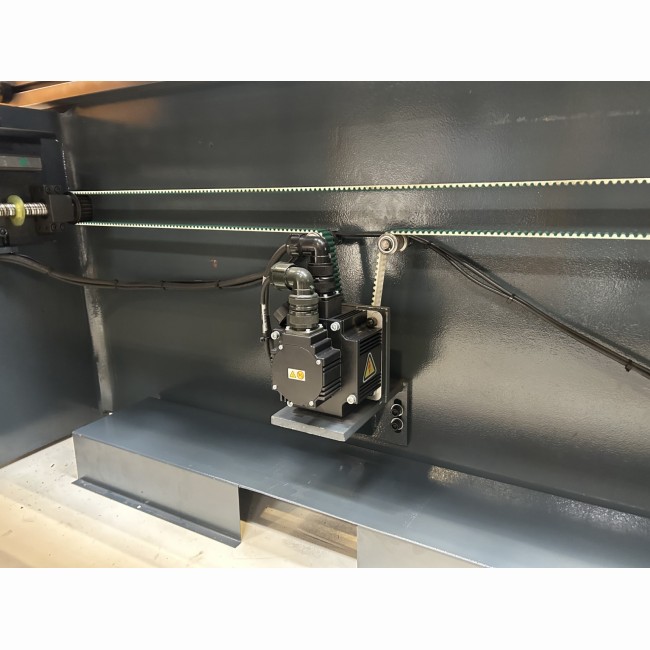

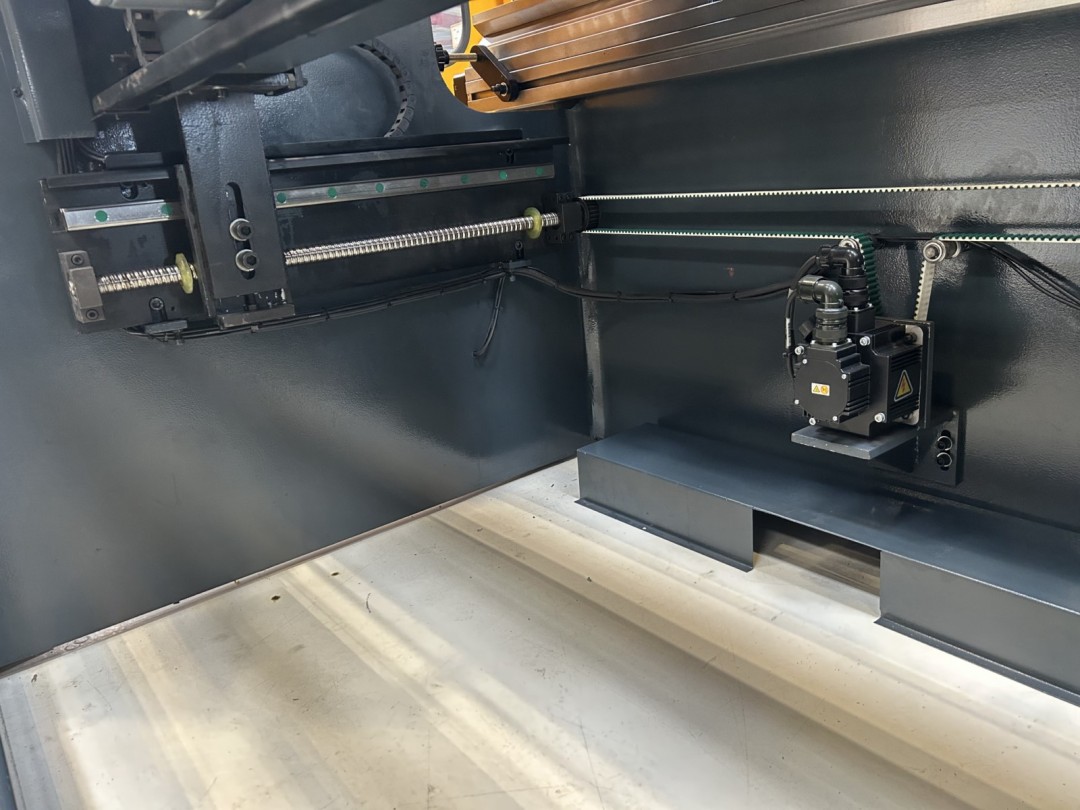

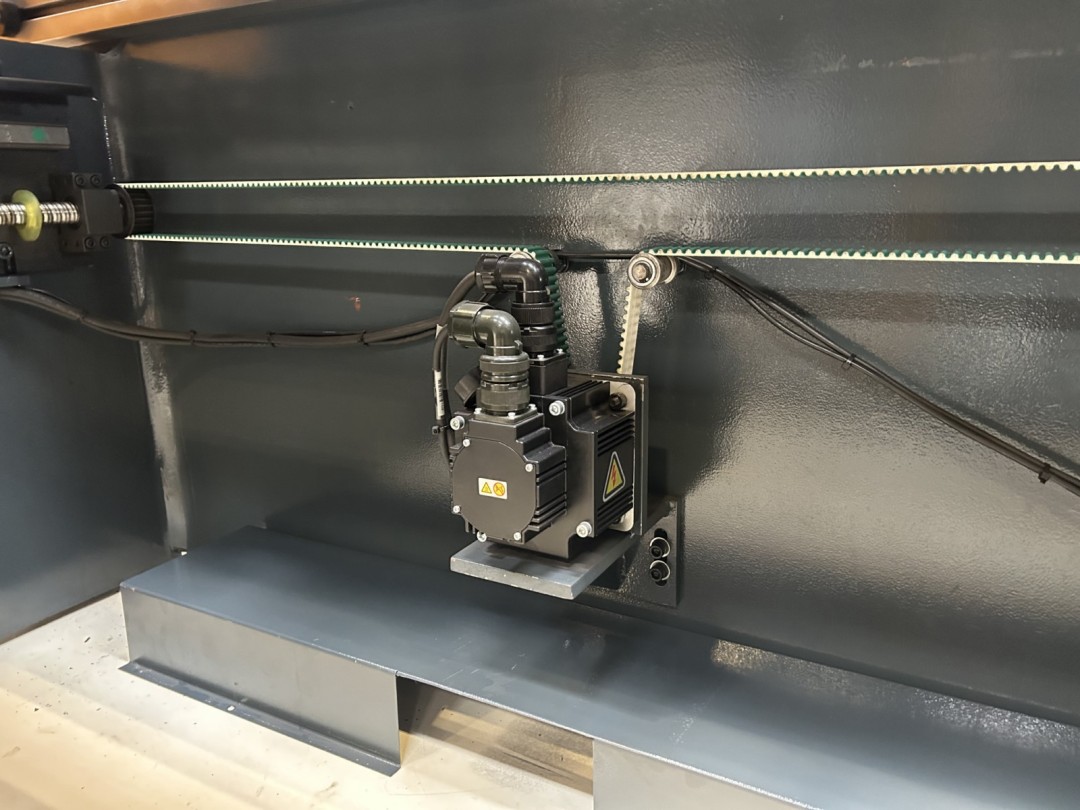

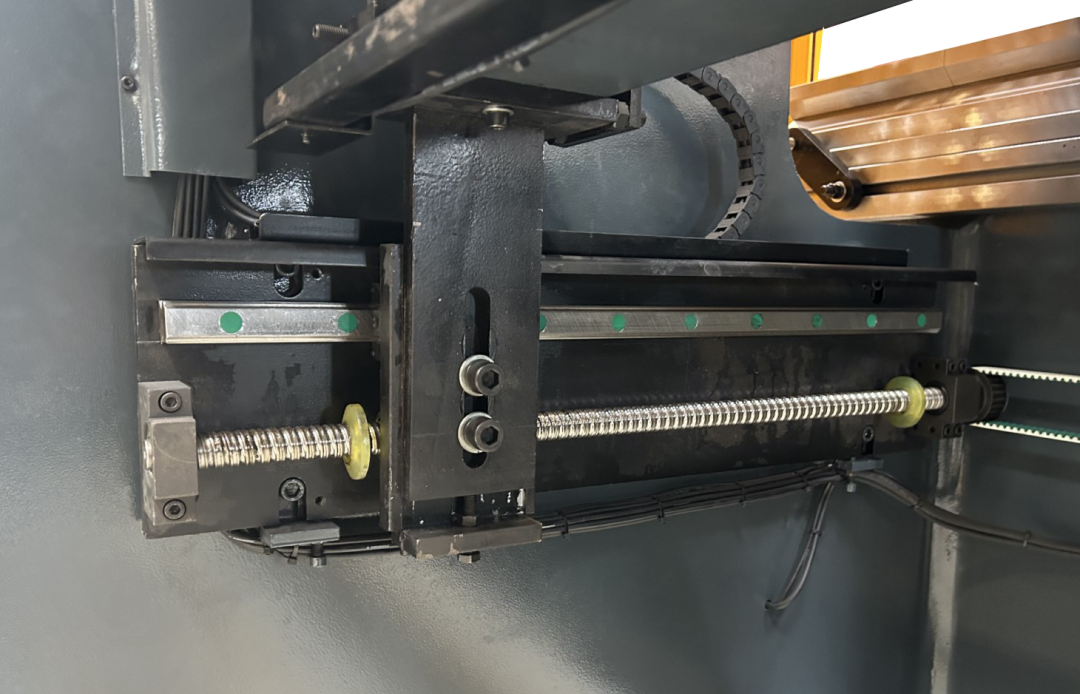

Une butée arriere (axe X) pilotée par la commande numérique. Cette butée rigide, montée sur vis a billes est motorisée et garantit une grande précision de positionnement

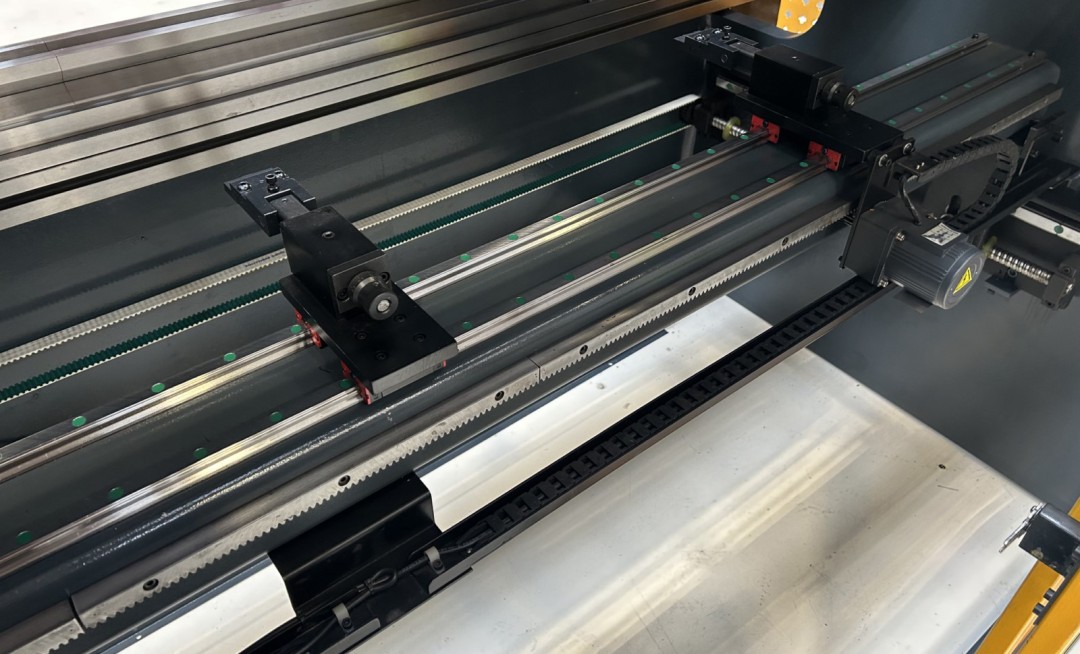

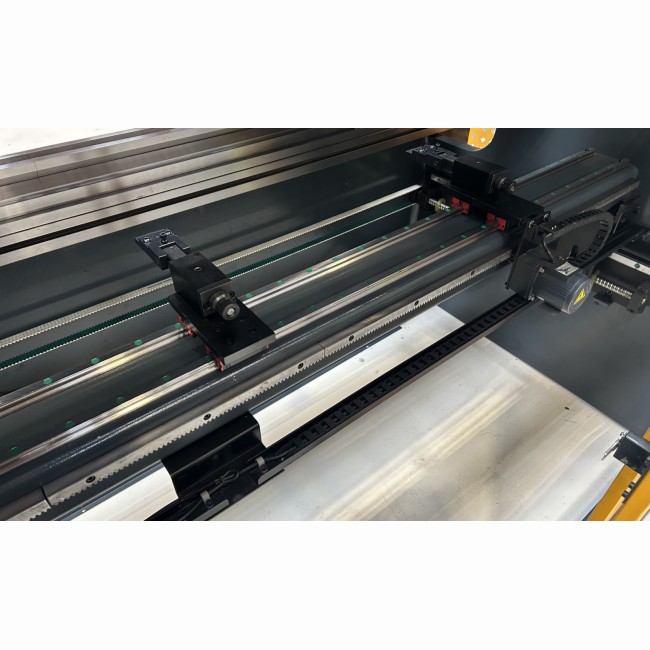

Des doigts de buteé montés sur des rails (déplacement latéral) et réglables en hauteur manuellement (axe R)

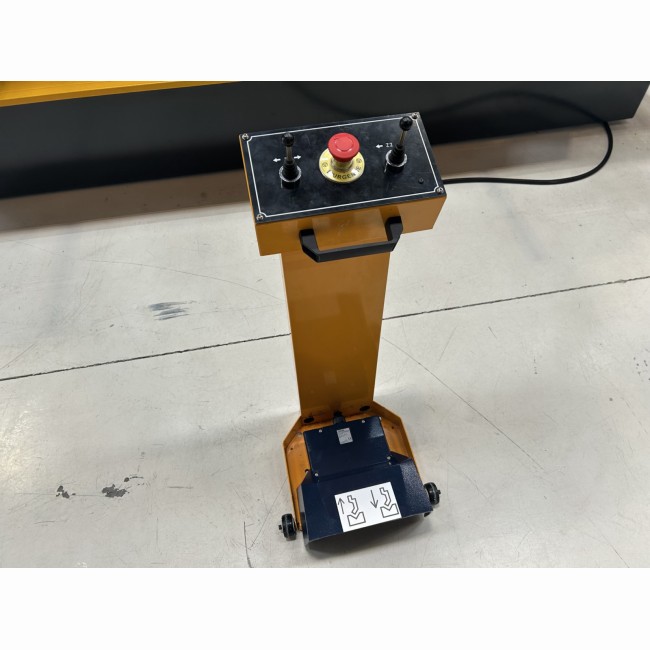

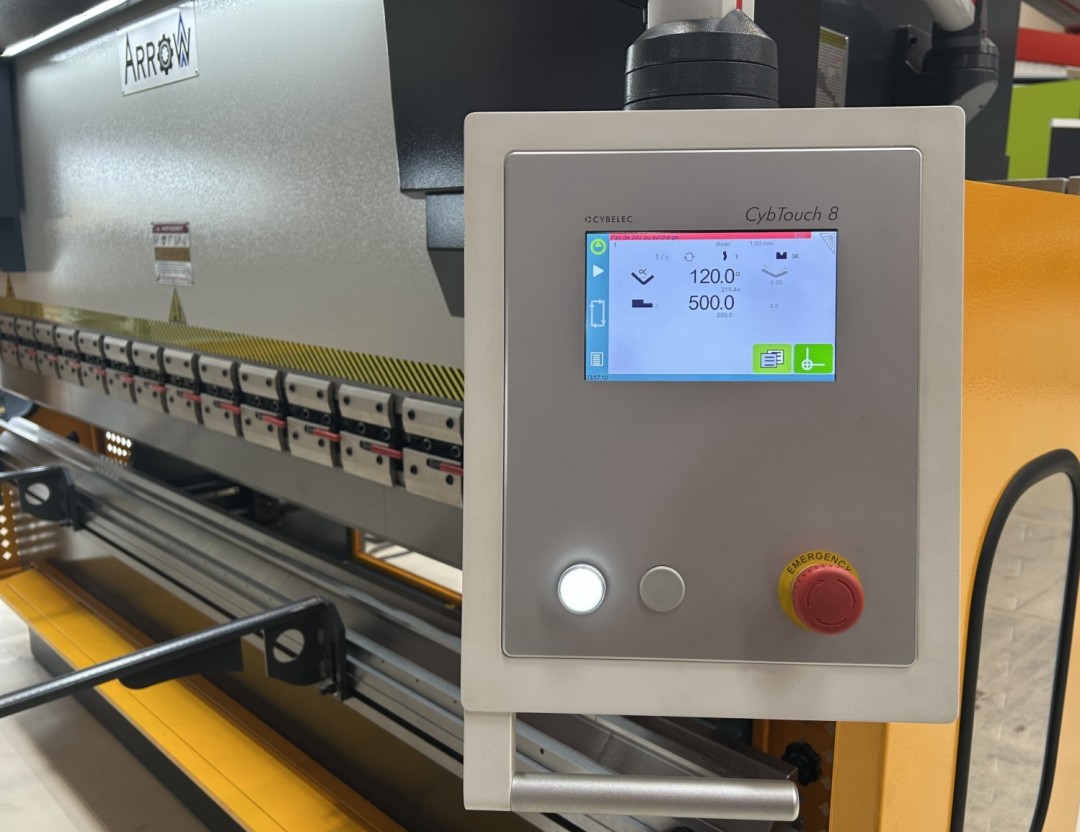

une commande intuitive et ergonomique 2 axes (Y et X)

En option, ces machines peuvent recevoir:

	P2040	P2540	P2563	P3263	P2580	P3280
Longueur travail (mm)	2000	2500	2500	3200	2500	3200
Puissance (Tonnes)	40	40	63	63	80	80
Ouverture max (mm)	320	320	320	320	350	350
Course du coulisseau supérieur (mm)	100	100	100	100	100	100
Passage entre montants (mm)	1620	2080	2080	2700	2080	2080
Profondeur du col de cygne (mm)	200	200	250	250	250	250
Puissance moteur (Kw)	5,5	5,5	5,5	7,5	7,5	7,5
Vitesse de descente (mm/s)	10	10	10	10	10	10
Vitesse de travail (mm/s)
Dimensions (mm)	2550 x 1450 x 2090	3050 x 1450 x 210	3050 x 1500 x 2180	3750 x 1500 x 2230	3050 x 1500 x 2180	3750 x 1550 x 2230
Poids (kg)	3600	4600	4800	5600	5200	6000

	P32125	P40125	P32160	P40160	P32200	P40200
Longueur travail (mm)	3200	4000	3200	4000	3200	4000
Puissance (Tonnes)	125	125	160	160	200	200
Ouverture max (mm)	406	406	420	420	445	445
Course du coulisseau supérieur (mm)	140	140	150	150	180	180
Passage entre montants (mm)	2700	3150	2600	3150	2600	3150
Profondeur du col de cygne (mm)	320	320	320	320	320	320
Puissance moteur (Kw)	7,5	7,5	11	11	15	15
Vitesse de descente (mm/s)	10	10	10	10	10
Vitesse de travail (mm/s)
Dimensions (mm)	3750 x 1550 x 2500	4550 x 1550 x 2500	3750 x 1640 x 2500	4550 x 1640 x 2540	3760 x 1640 x 2550	4550 x 1640 x 2650
Poids (kg)	7500	9000	9000	11000	14000	17000

	P32250	P400250	P32300	P400300
Longueur travail (mm)	3200	4000	3200	4000
Puissance (Tonnes)	250	250	300	300
Ouverture max (mm)	480	480	630	630
Course du coulisseau supérieur (mm)	200	200	250	250
Passage entre montants (mm)	2600	3150	2500	3070
Profondeur du col de cygne (mm)	400	400	400	400
Puissance moteur (Kw)	18,5	18,5	22	22
Vitesse de descente (mm/s)	10	10	10	10
Vitesse de travail (mm/s)
Dimensions (mm)	3750 x 1900 x 2800	4550 x 1900 x 2950	3750 x 2200 x 2800	4550 x 2200 x 3250
Poids (kg)	14000	18000	20000	22500
