Presse horizontale Retour à la page précédente

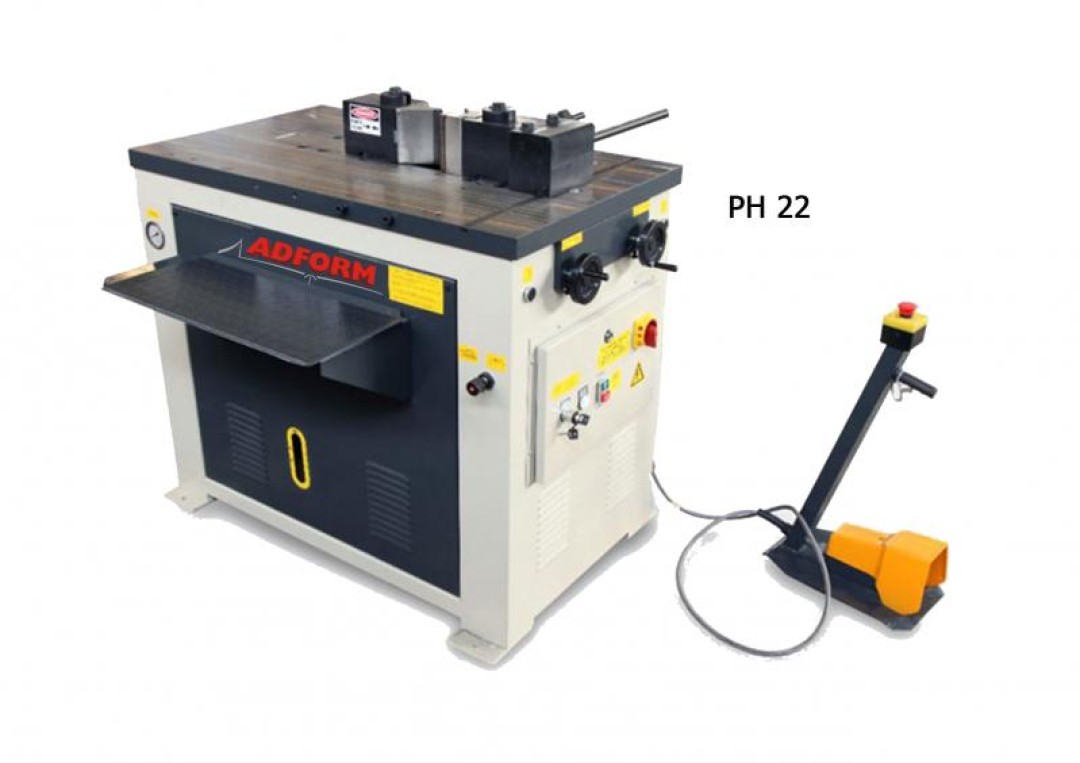

PH 22-40

ADFORM - PH 22-40

Désignation : PH 22-40

Référence DMO :

Marque : ADFORM

Neuf

Sur commande



   Fiche technique ADFORM - PH 22-40


Renseignements ADFORM - PH 22-40

DESCRIPTIF

Spécifications techniques et équipements de base :

• Table en acier fonte spheroidal (HP 40) et en acier ST 52 (HP 22) de conception prevue pour absorber des charges plus importantes que des efforts de pliage

• Reglage de la course aise depuis l’avant de la machine

• Chariot mobile en acier forge avec double glissieres traitees et rectifiees avec protection par joints racleurs

• Mouvement rigide de la poutre sur la table

• Reglage micrometrique de la course du chariot par valve hydraulique et volant sur l’avant de la machine

• Reglage de la course en continu sous pression afin d’obtenir l’angle de pli sans essai au prealable

• Bloc hydraulique avec possibilite de reglage de pression

• Reglage de la vitesse d’approche par controleur debit

• Pions de retenue de la matrice en alliage d’acier traites et rectifies de forme conique garantissant un changement rapide et une fixation sure

• Commande par pedale ou poste a 2 mains

• Supports sur les cotes de la machine pour le rangement des outils

• Machine conforme aux normes CE avec certification

• Notice d’utilisation

PH 20 - 40

EQUIPEMENTS EN OPTION



• Outils specifiques pour le cintrage des tubes et barres

• Outils specifiques sur demande

• NC positionneur

Caractéristiques Techniques

HP 22HP 40
Dimensions table (mm)625 x 1100620 x 1050
Hauteur de la table (mm)920930
Pression maxi (T)2240
Pression maxi de travail dans le circuit hydraulique (bar)230250
Puissance moteur (kW)2,24
Vitesse d'approche du poinçon par minute (mm/min)17501750
Vitesse du retour du poinçon par minute (mm/min)20002000
Vitesse de travail du poinçon (mm/min)450470
Distance Min/Max entre axes des pionsmobile et fixe (mm)110/310120/370
Hauteur des pions de fixation fixe et mobile (mm)120160
Diamètres des pions de fixation fixe et mobile (mm)55/5555/63
Course maxi du poinçon mobile (mm)200250
Capacité en huile (L)4570
Niveau sonore (db)7070
Dimensions (mm)1100 x 630 x 9251150 x 700 x 950
Poids (kg)635920
