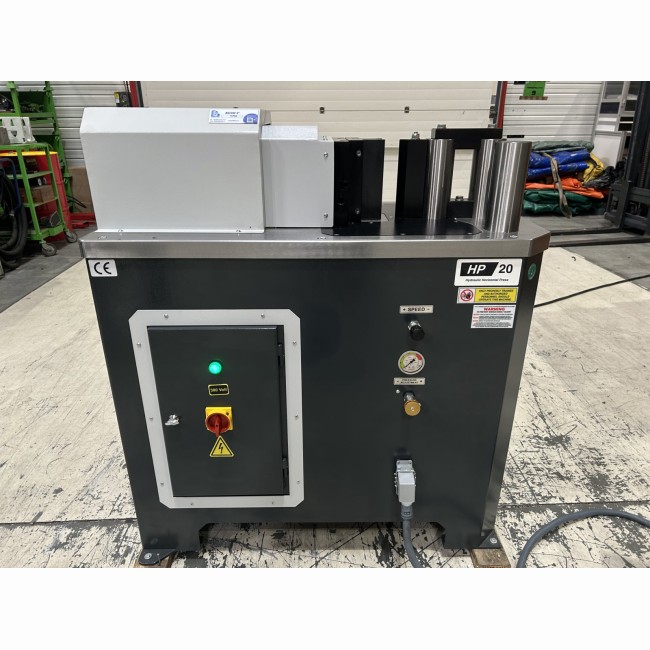

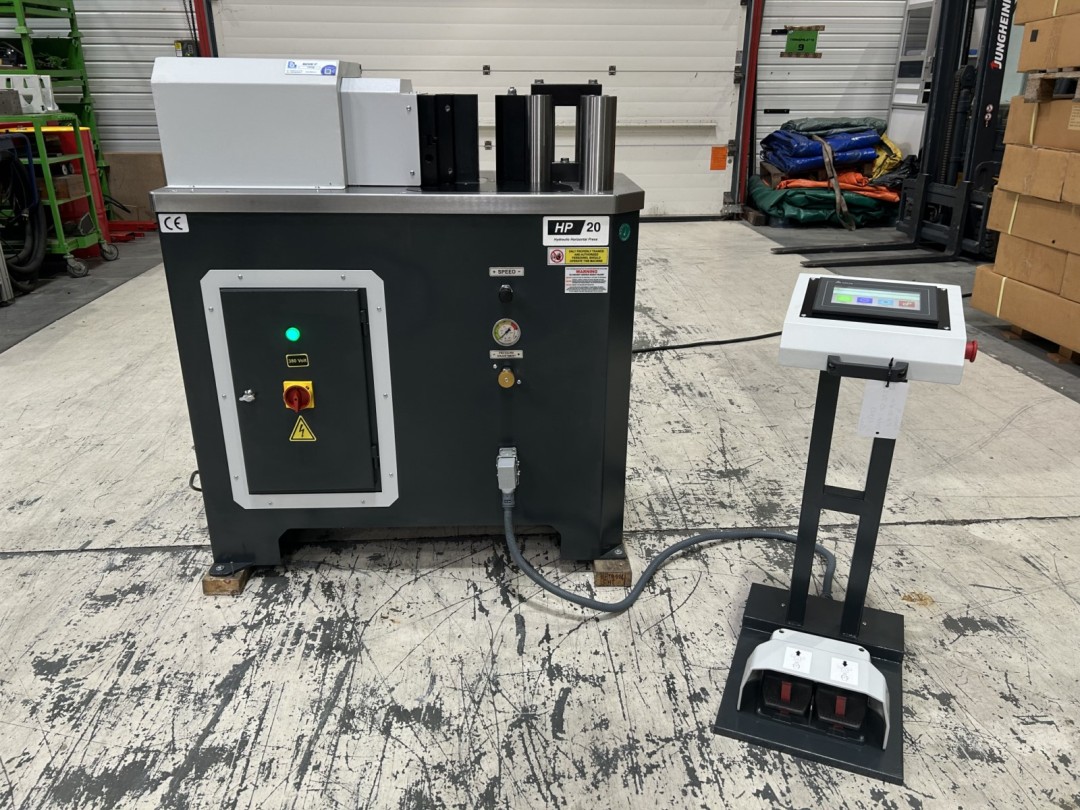

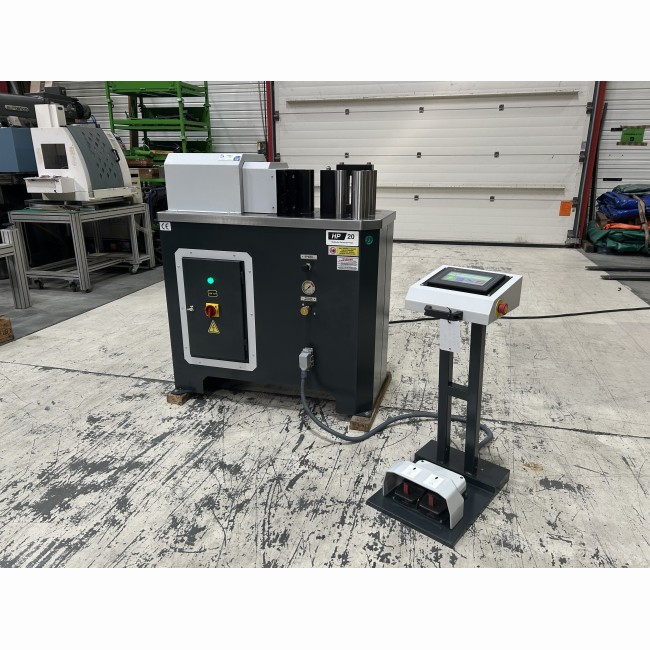

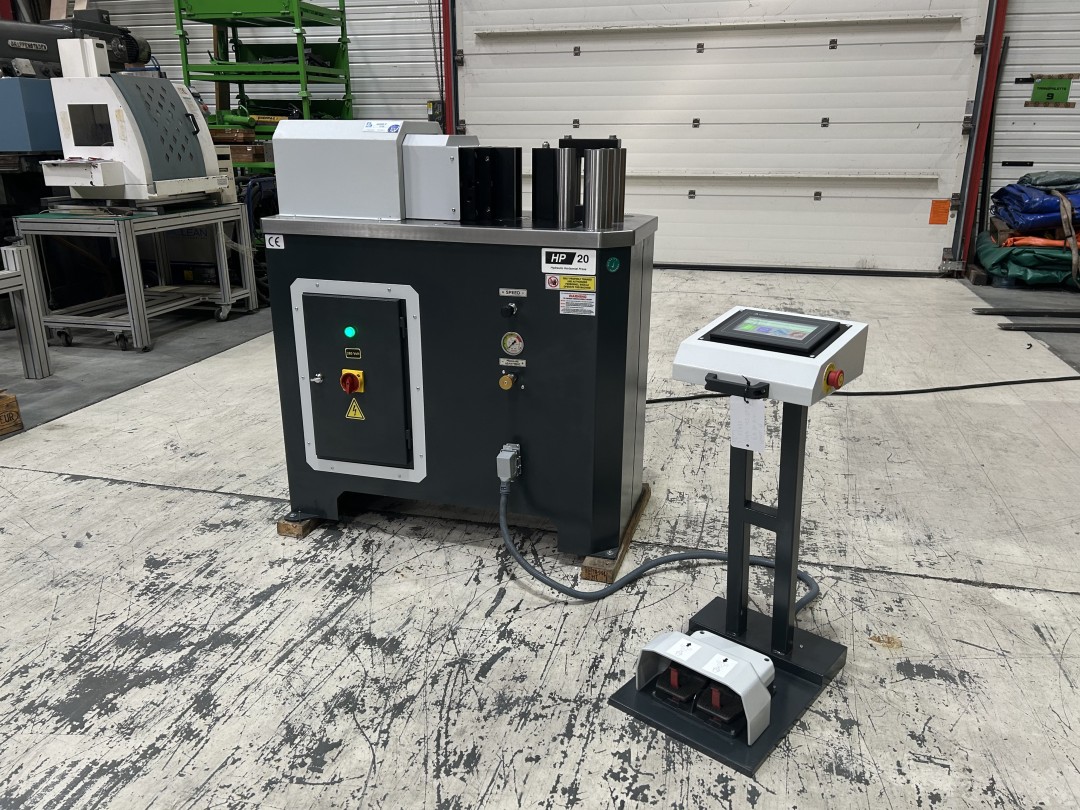

MACHINES DE PLIAGE HORIZONTALES ADFORM

HP ou HP NC

Machines polyvalentes de pressage à usage multiple

01 PLAGE DE TONNAGE

La gamme HP est disponible en plusieurs tonnages, allant de 10 à 200 tonnes, selon vos besoins en pressage.

02 ROBUSTESSE

Le châssis renforcé des machines HP garantit une résistance adaptée à une large gamme de tâches : pliage, pressage, cisaillement et redressage.

03 FLEXIBILITÉ

Une large gamme d’outillages est disponible pour toutes les tâches d’atelier : pliage de tôles, redressage, pliage de tubes, cisaillement, pliage rotatif, etc.

04 POLYVALENCE

Les hauteurs d’outillage varient de 150 mm à 300 mm, avec une gamme de matrices V multi-voies pour répondre à tous les besoins de pliage.

05 CONTRÔLE

Contrôle par pédale avec affichage numérique à deux positions, ou mise à niveau vers le modèle NC pour un contrôle accru, une programmation et une répétabilité optimisés.

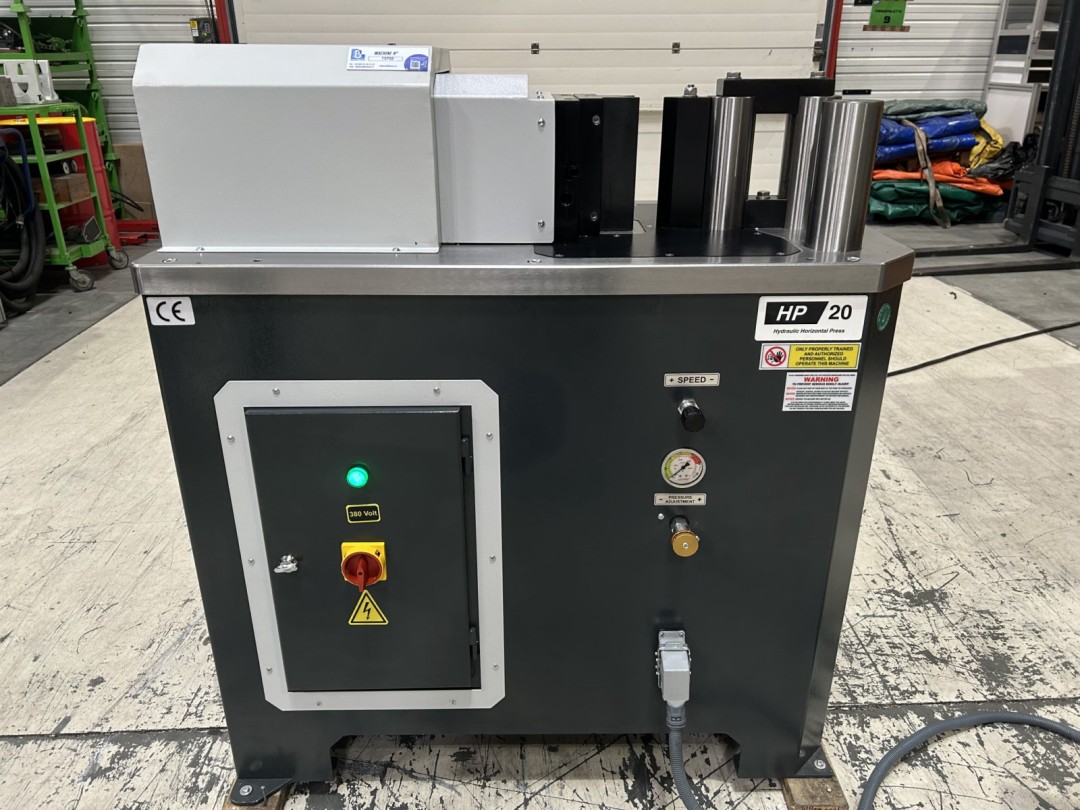

CHÂSSIS RENFORCÉ

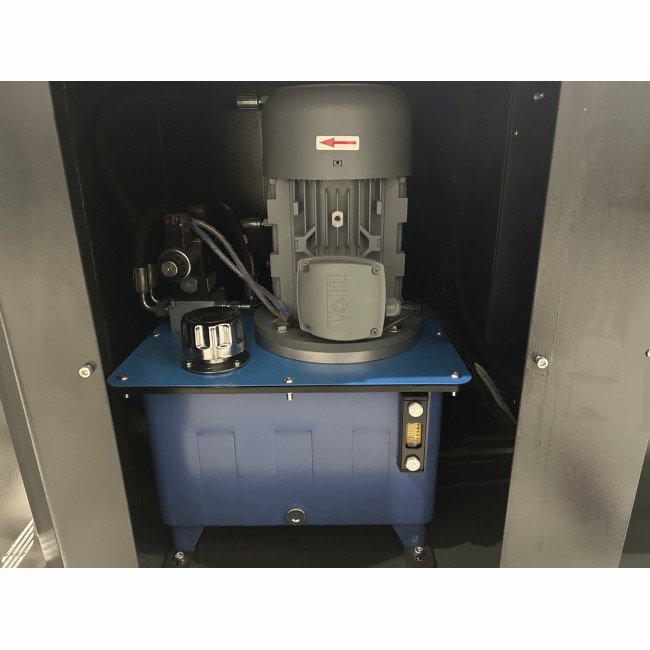

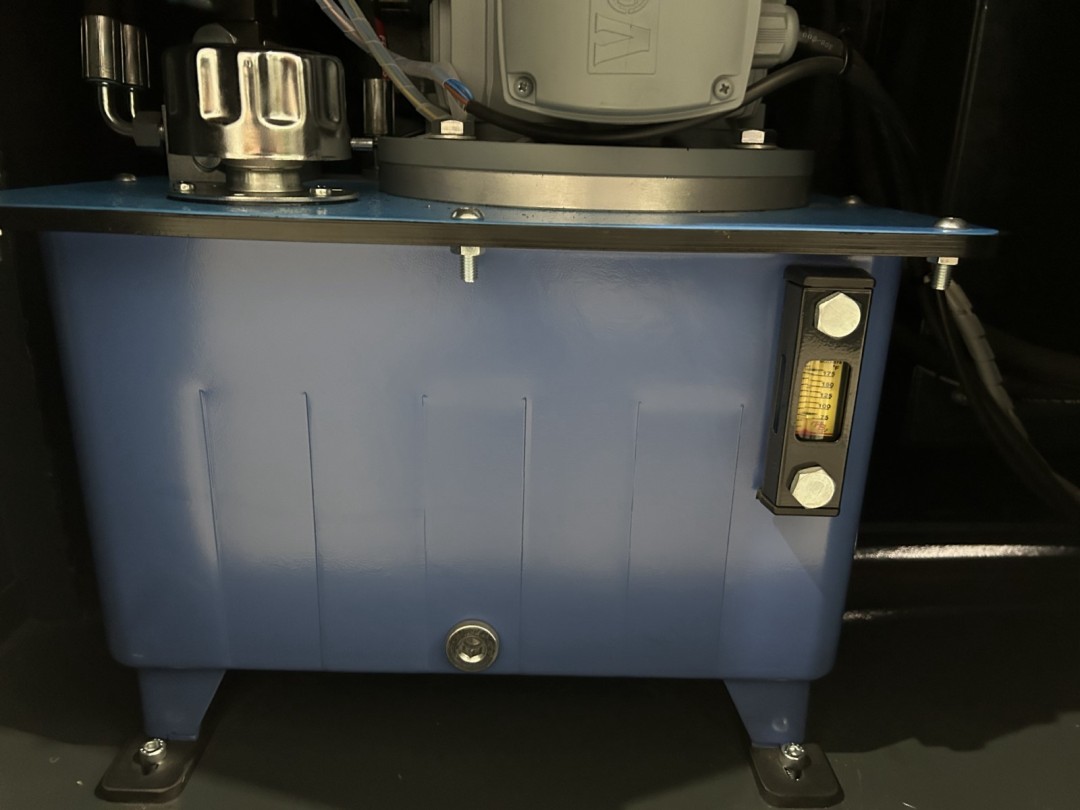

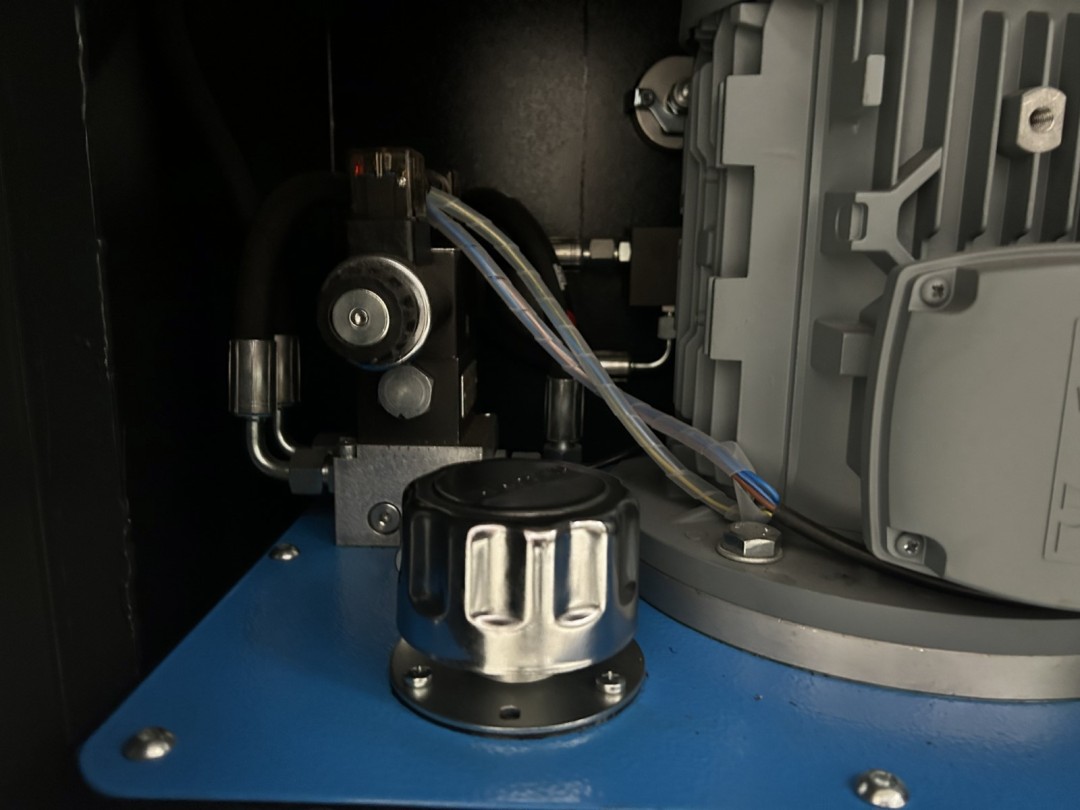

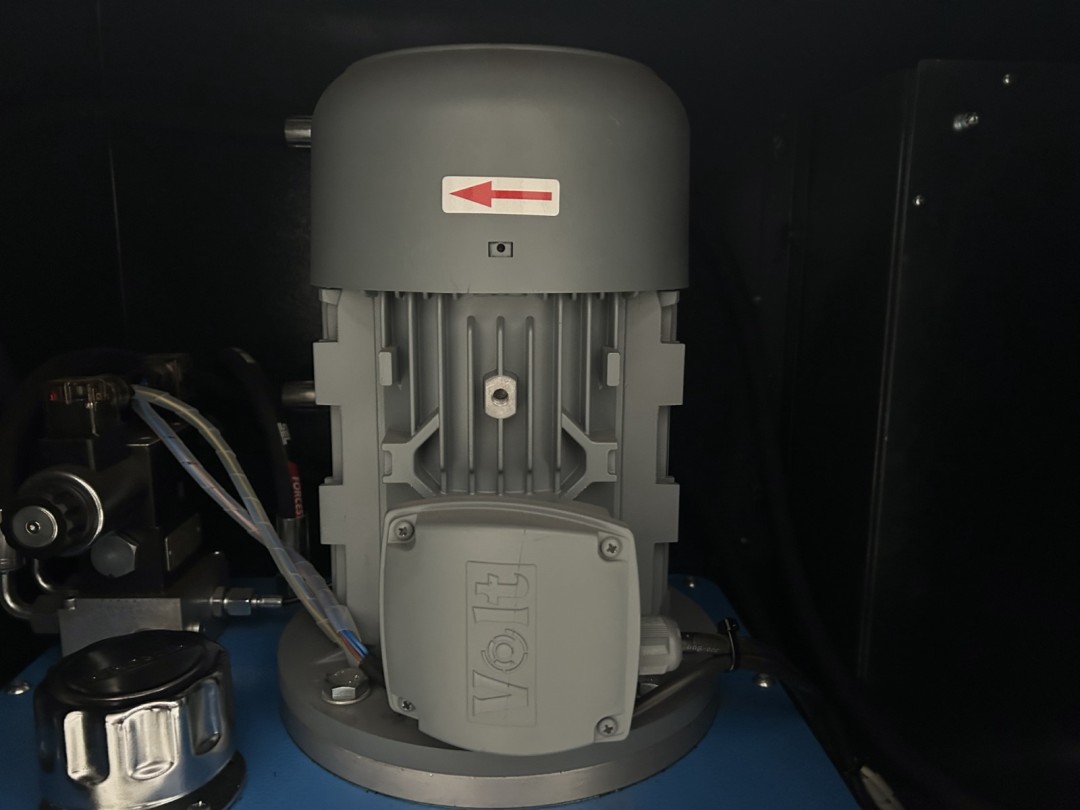

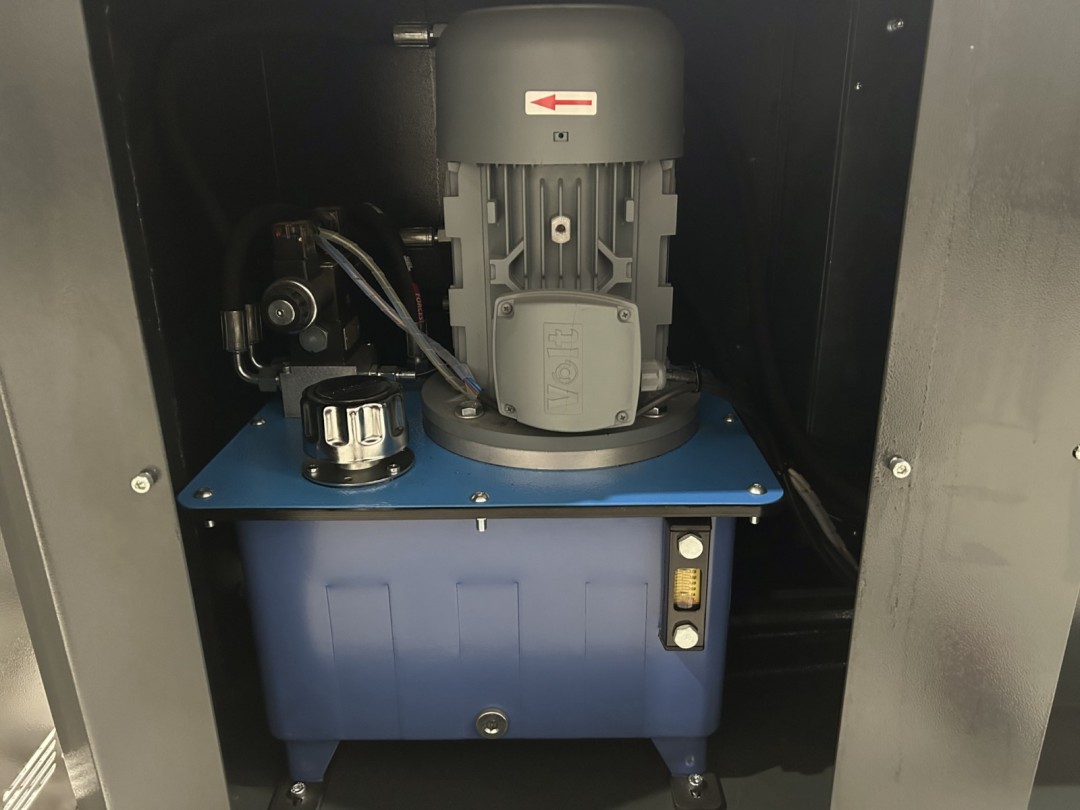

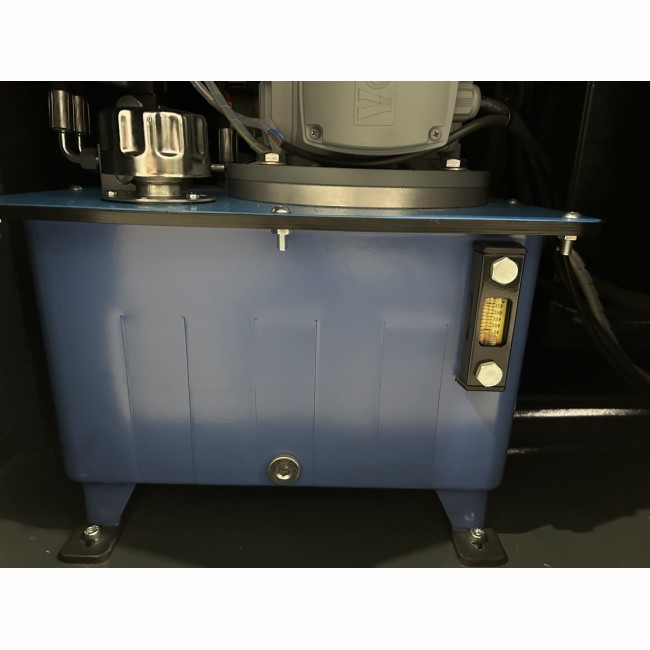

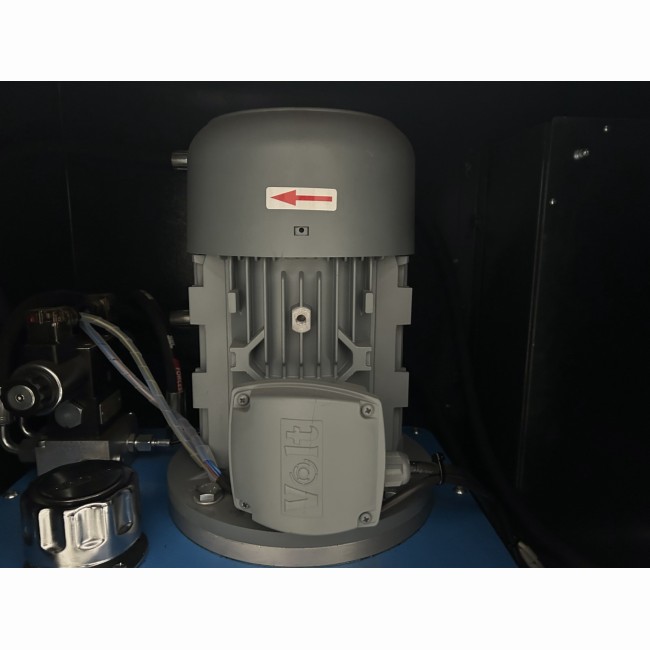

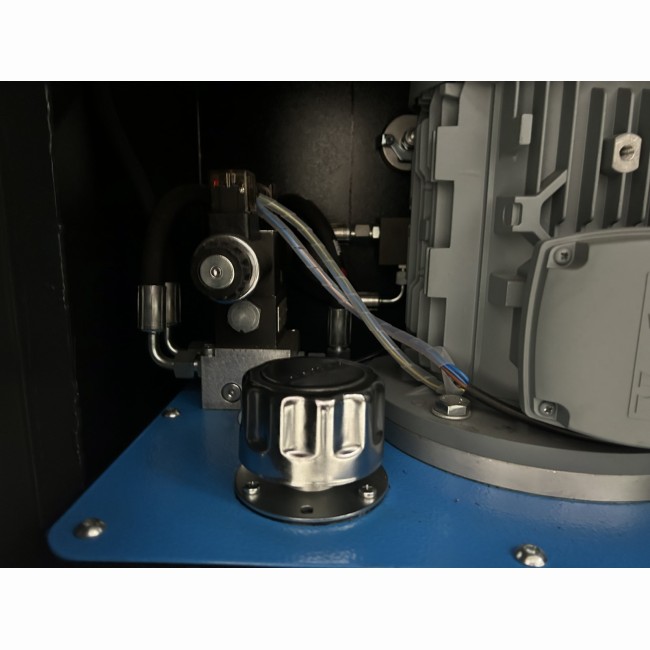

Les châssis robustes sont conçus pour durer, avec des systèmes hydrauliques puissants pour un usage intensif en atelier.

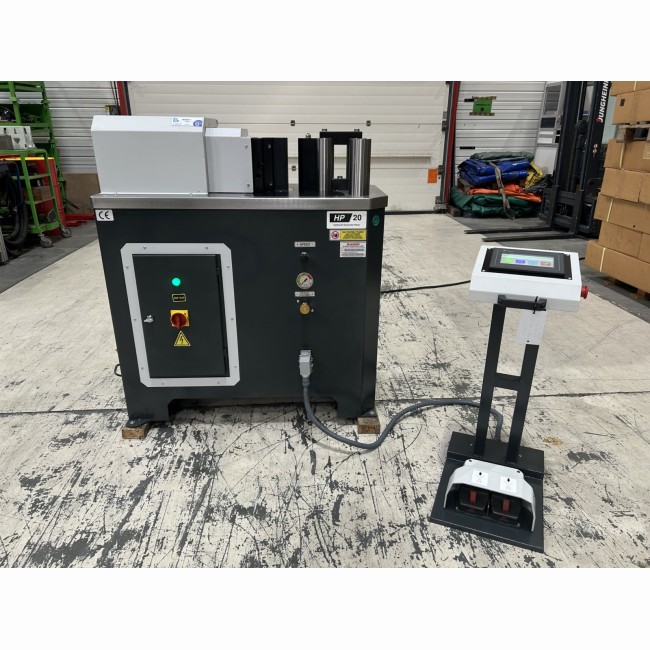

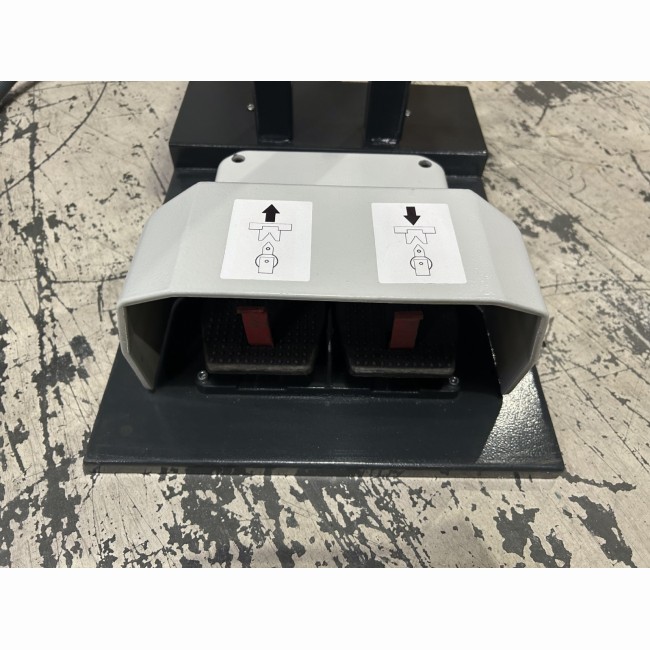

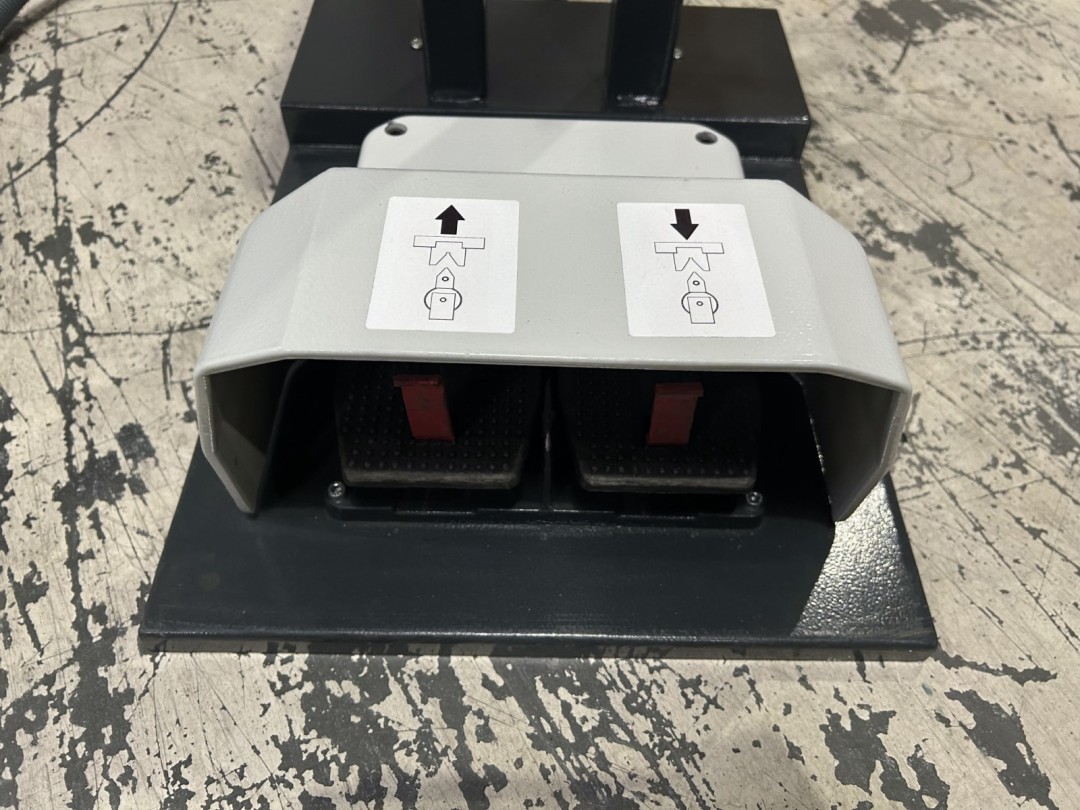

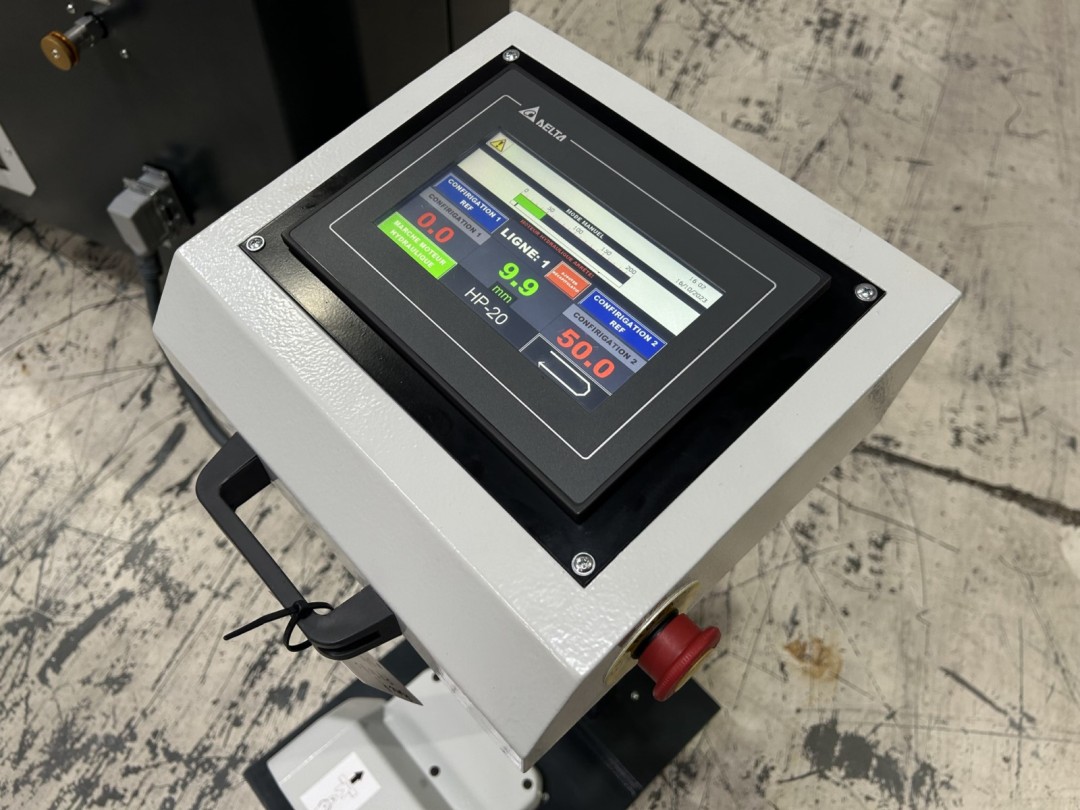

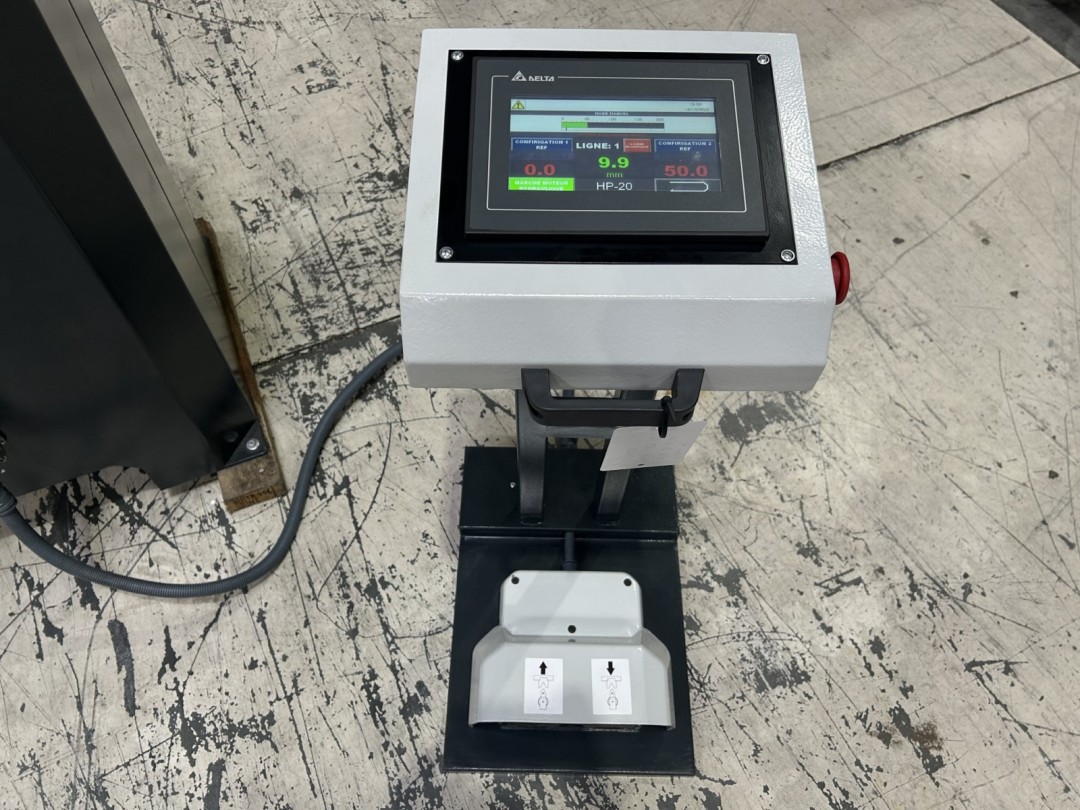

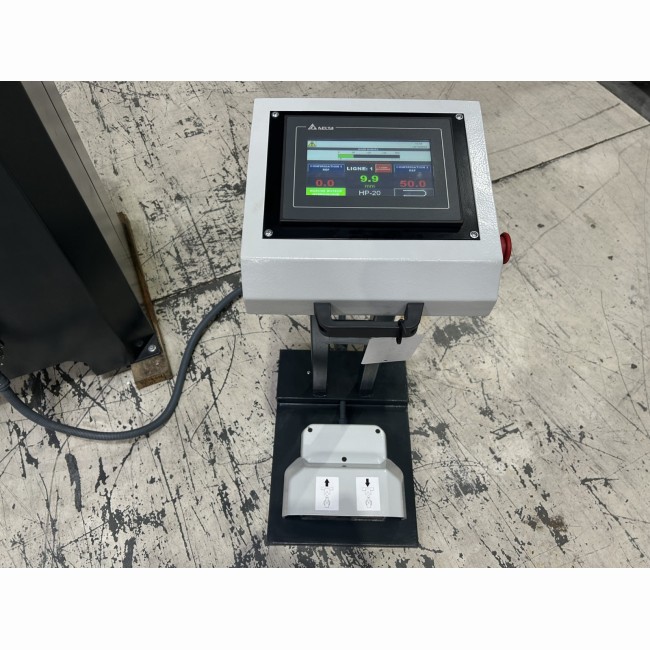

PÉDALE AVEC AFFICHAGE NUMÉRIQUE

La pédale de contrôle offre un affichage numérique à deux positions (position réelle, position de course avant réglable et position de retour réglable).

PRÉCISION ET RÉPÉTABILITÉ

Chaque machine est équipée d’une règle de butée mesurée, permettant des processus de pliage ou de formage rapides, précis et répétables.

La course de pliage avant et arrière peut être réglée avec une course minimale, suffisante pour recharger le matériau, réduisant ainsi le temps de cycle.

IDÉAL POUR LE PROTOTYPAGE

Les machines HPsont parfaites pour le prototypage et les essais avant une production en série.

PRÊT POUR LA PRODUCTION

Avec des règles de mesure et des limites de course, vous pouvez rapidement configurer une machine HP pour une production, qu’il s’agisse de 10 pièces ou de 10 000.

COMPATIBLE CN

En plus de la pédale standard, les machines peuvent être équipées d’une commande numérique (NC) et d’une butée arrière motorisée pour une productivité accrue.

ADAPTABILITÉ EXCEPTIONNELLE

Ces machines sont extrêmement adaptables et capables d’une large gamme d’applications de pliage. Contactez-nous pour discuter de vos besoins et des outillages nécessaires.

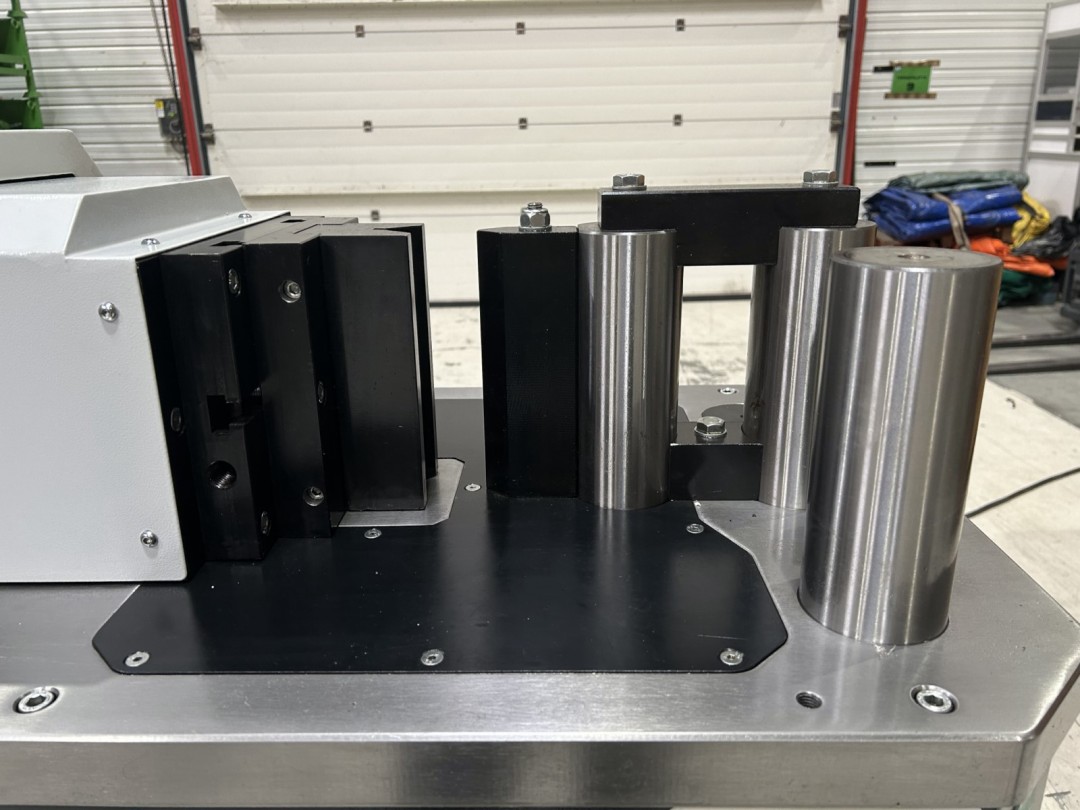

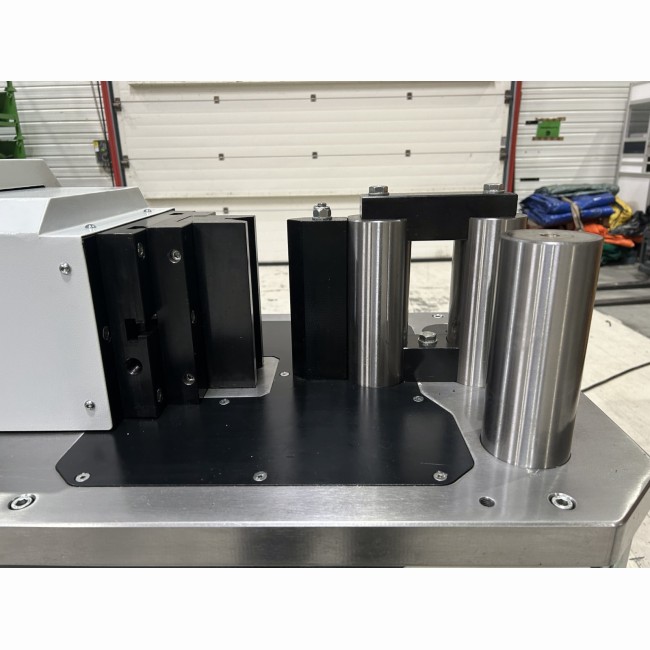

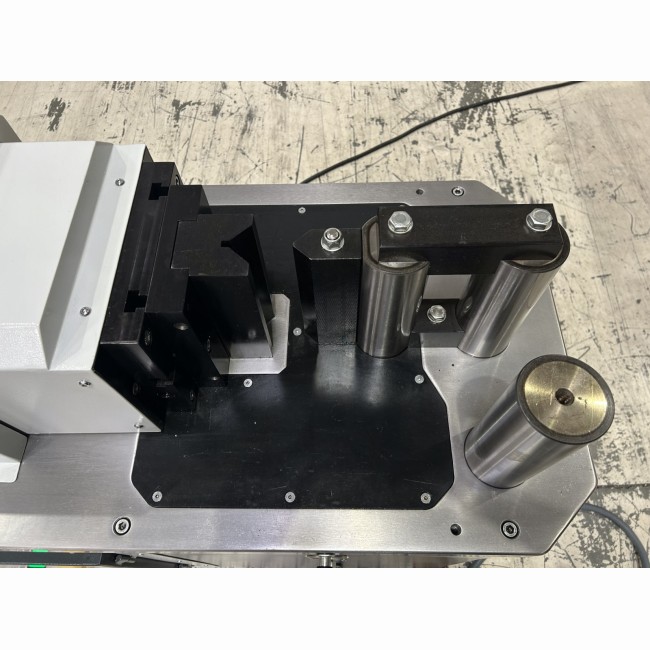

GAMME D’OUTILLAGE

Les machines de la gamme HP ADFORM peuvent être équipées d’une large gamme d’outillages pour répondre à vos besoins : pliage, formage, cisaillement, redressage, etc.

Outillage standard

L’outillage standard pour toutes les machines BP comprend une matrice en V et un poinçon.

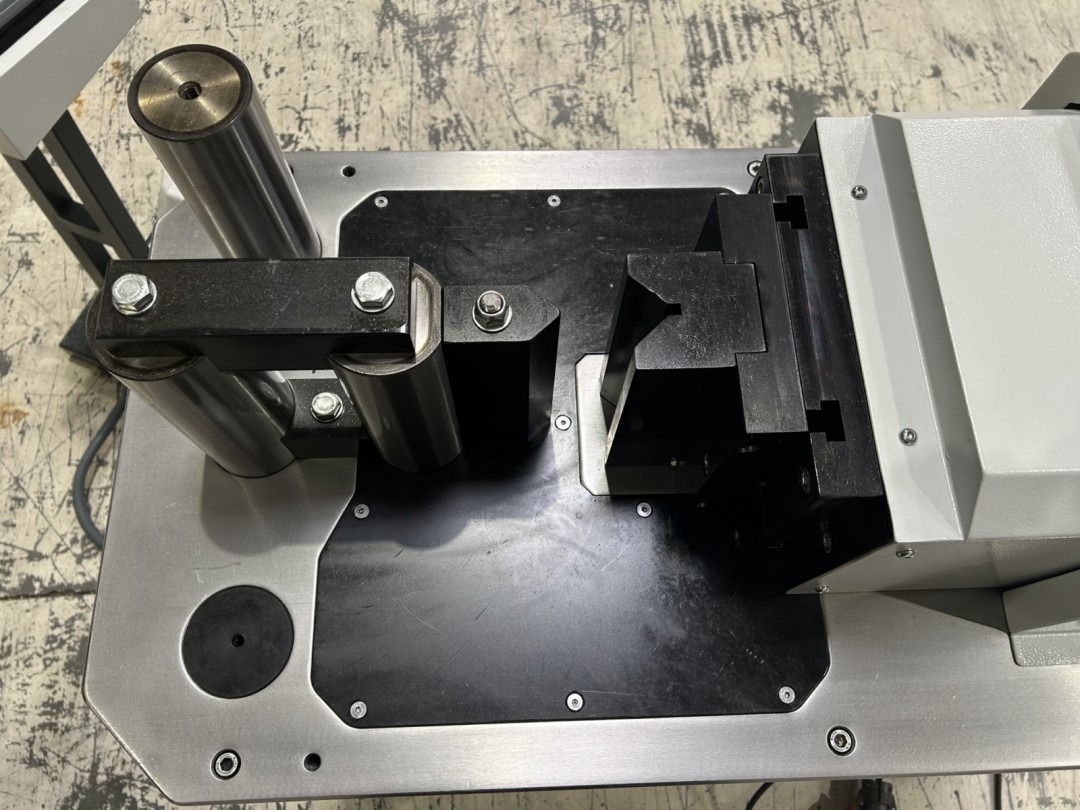

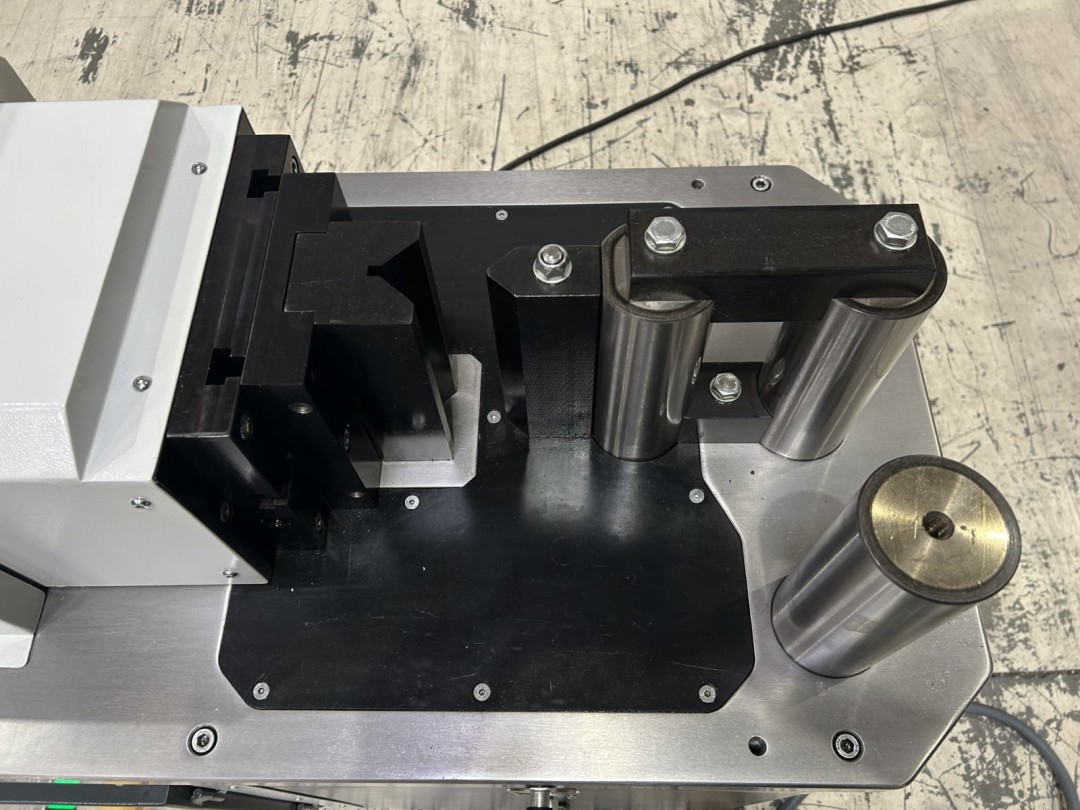

• Poinçon à boulon à 30° associé à une matrice V multi-voies pour des pliages serrés à moins de 90°.

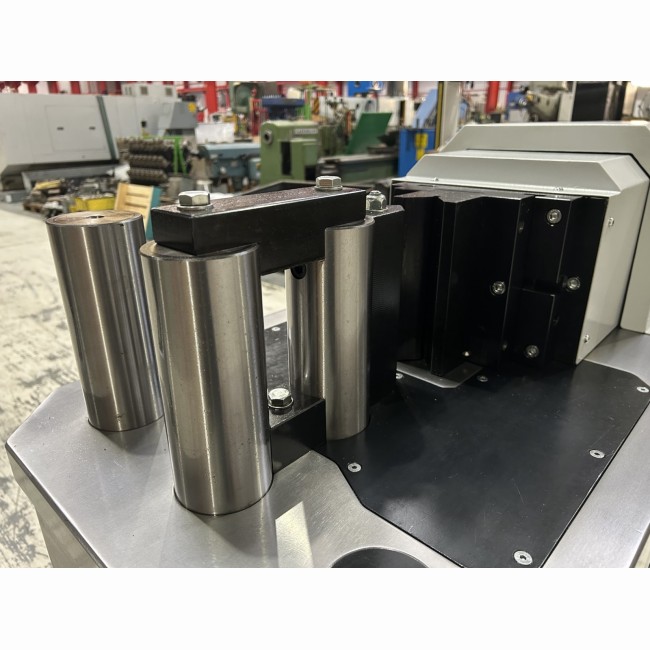

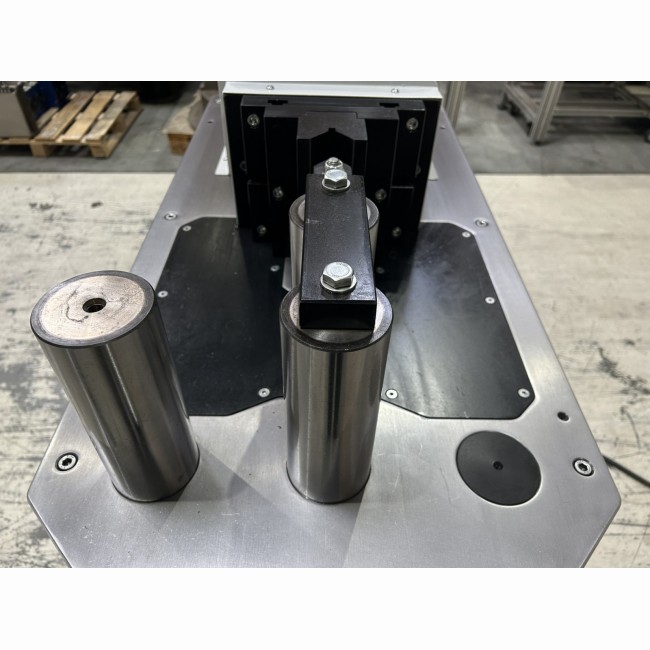

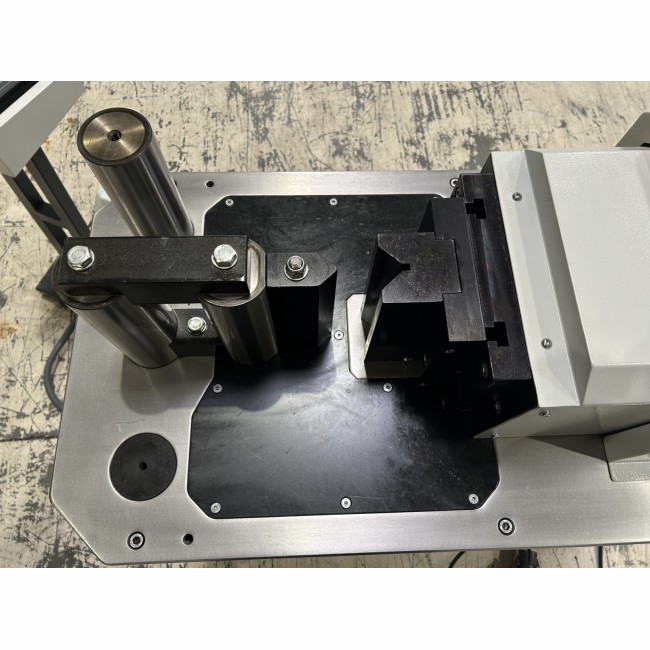

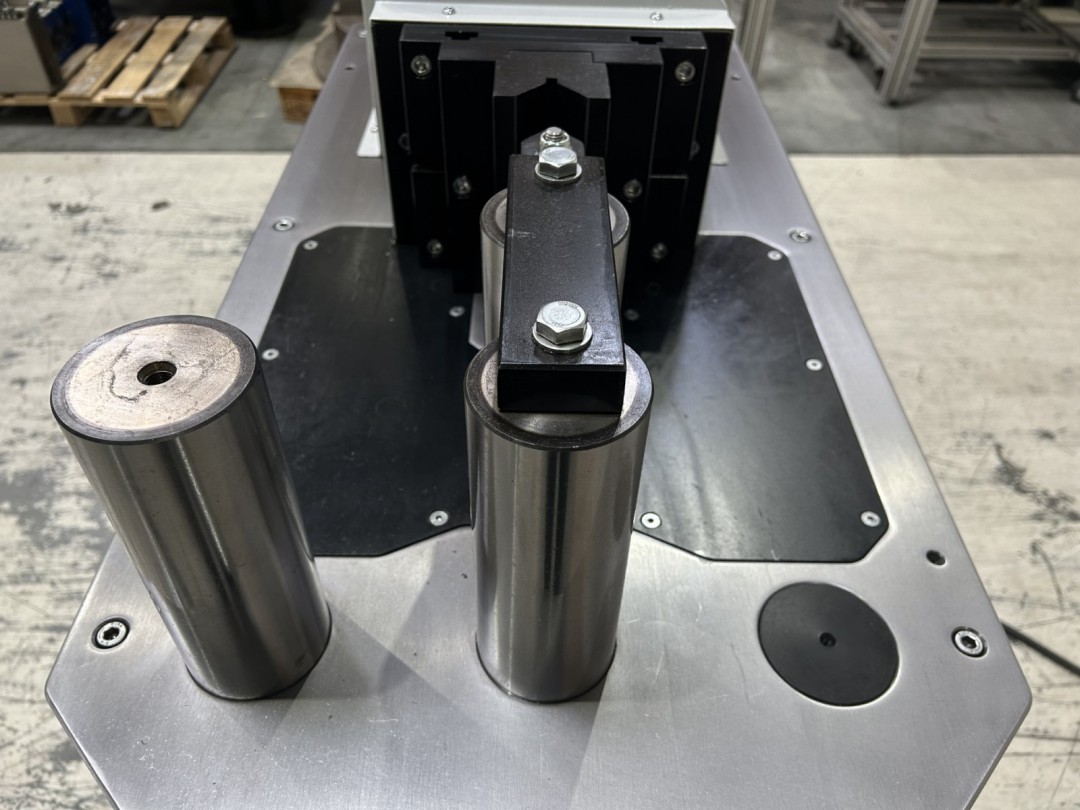

• Outil de pliage à 2 mâchoires pour tubes à paroi épaisse jusqu’à 90°.

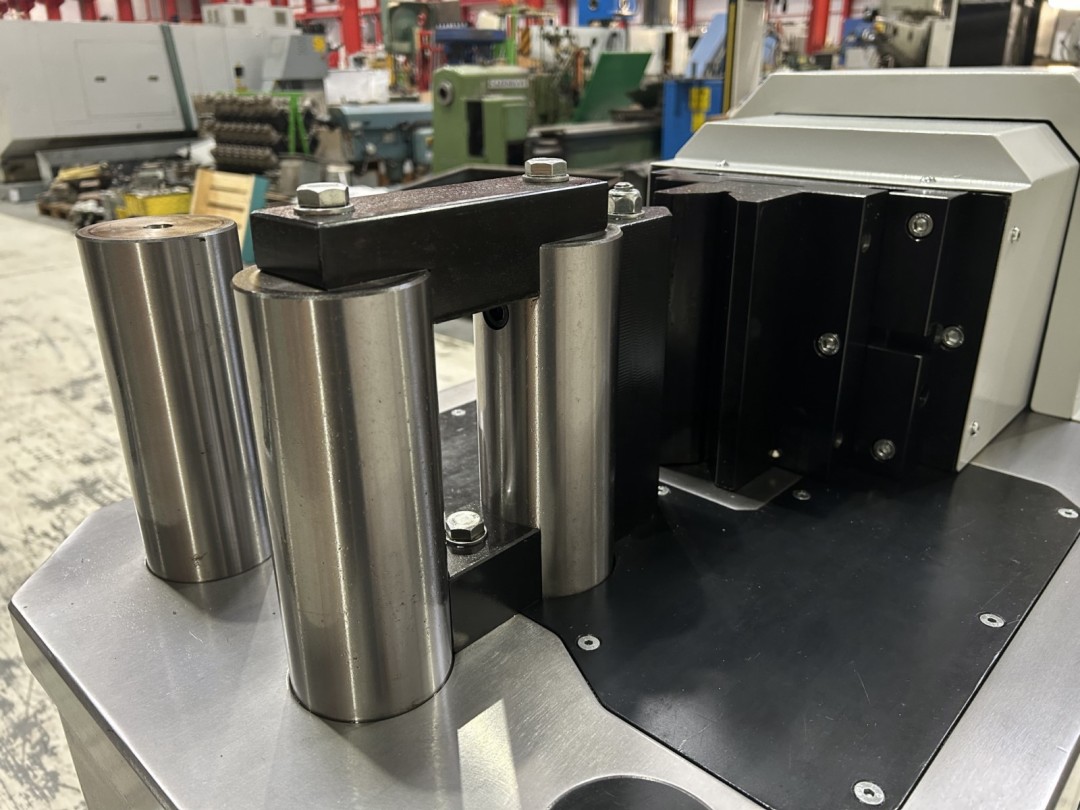

• Outil de pliage à 4 mâchoires pour barres rondes, carrées, rectangulaires et tubes épais jusqu’à 180°.

Autres outillages disponibles

• Unité de cisaillement/découpage pour barres plates.
• Barre anti-déflexion standard à partir des machines de 50 tonnes.
• Outil de pliage de barres plates.
• Outil de pressage et formage de tubes avec serre-tubes pour le pliage de barres plates.

Exemples d’outillages optionnels

• Poinçons et matrices disponibles en rayons R1, R5 et R10 :
  • Poinçon R5 à 30°
  • Poinçon R5 à 85°
  • Poinçon R10 à 85°
• Matrice V 4 voies (tailles disponibles : 16, 22, 35 et 50).
• Matrices V standard (tailles disponibles : 50, 63, 80, 100, 125 et 160) :
  • V50 à 60°
  • V63 à 85°
  • V80 à 85°
  • V125 à 85°

Outillages personnalisés

ADFORM propose également des outillages sur mesure pour des pièces ou projets spécifiques, par exemple :

• Matrices V plus grandes pour le pliage de tôles épaisses.
• Outil de redressage de barres plates.
• Outil de pliage à 4 mâchoires avec poinçon à boulon à 30° pour des profils spécifiques.
• Outillage auto-fermant pour la création de formes fermées (carrés, cercles, etc.).
• Matrice unique avec axe rotatif pour un pliage sans marque sur tôle.

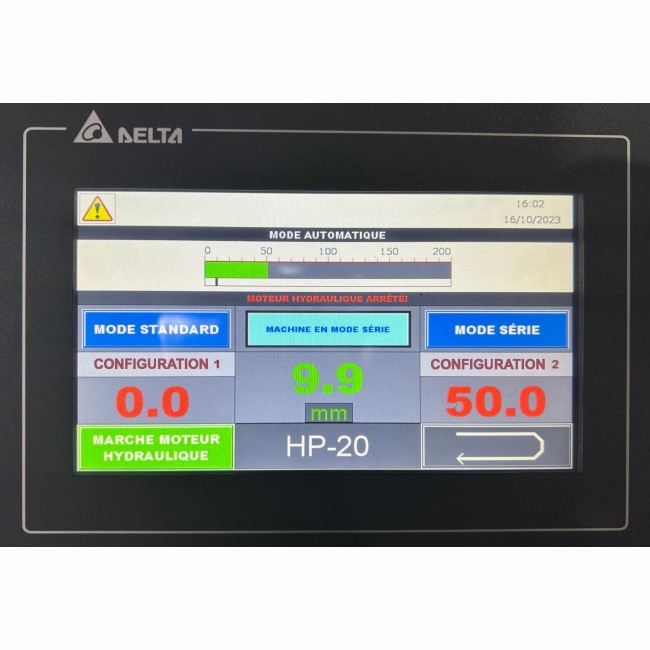

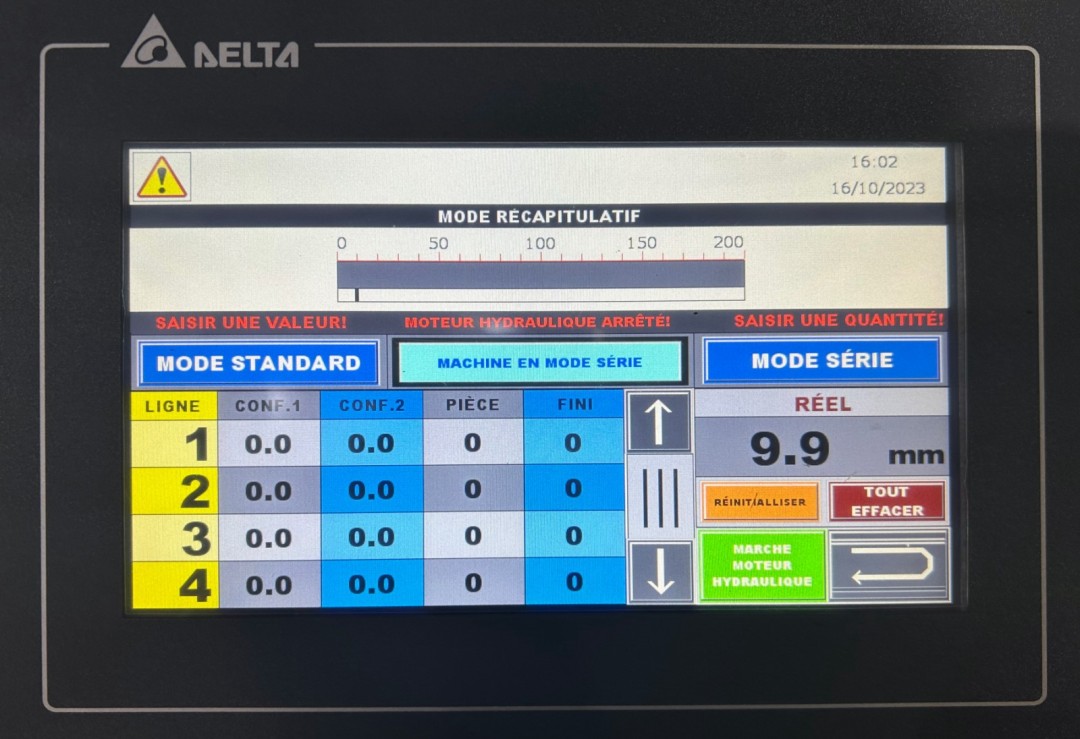

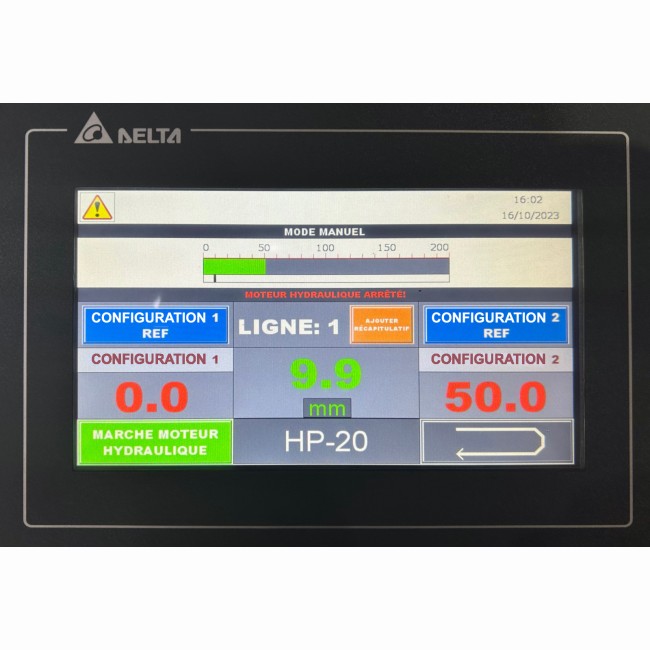

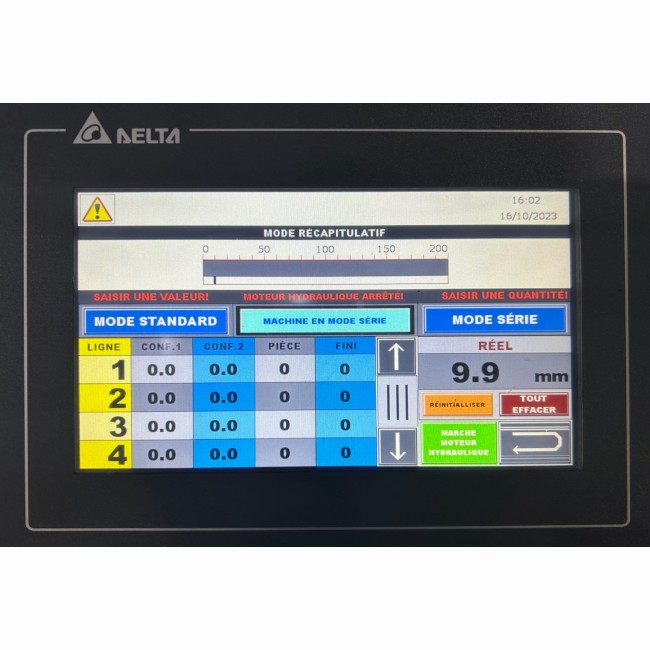

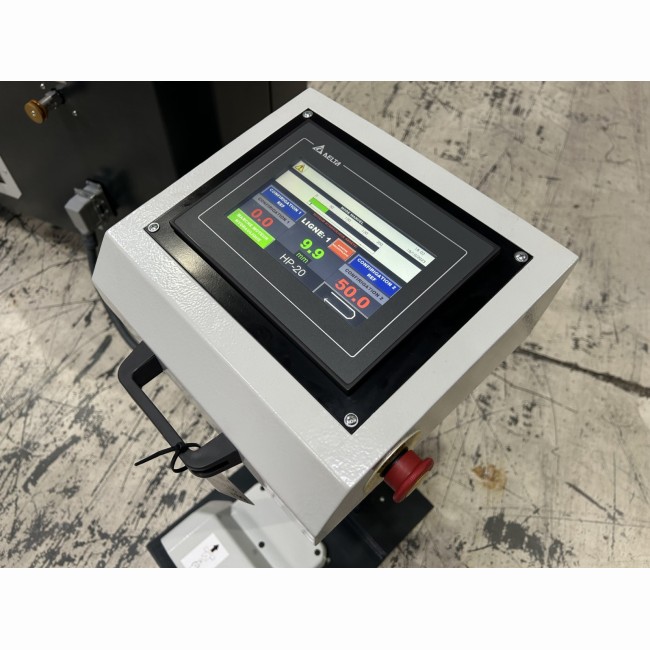

COMMANDE NUMÉRIQUE (NC)

La commande numérique (NC) fournie avec ces machines permet de sauvegarder jusqu’à 99 programmes, chacun pouvant comporter jusqu’à 15 étapes.

Idéal pour les travaux réguliers ou les étapes répétitives dans le cadre de projets complexes ou de grande envergure. La butée arrière automatisée en option améliore encore la productivité.

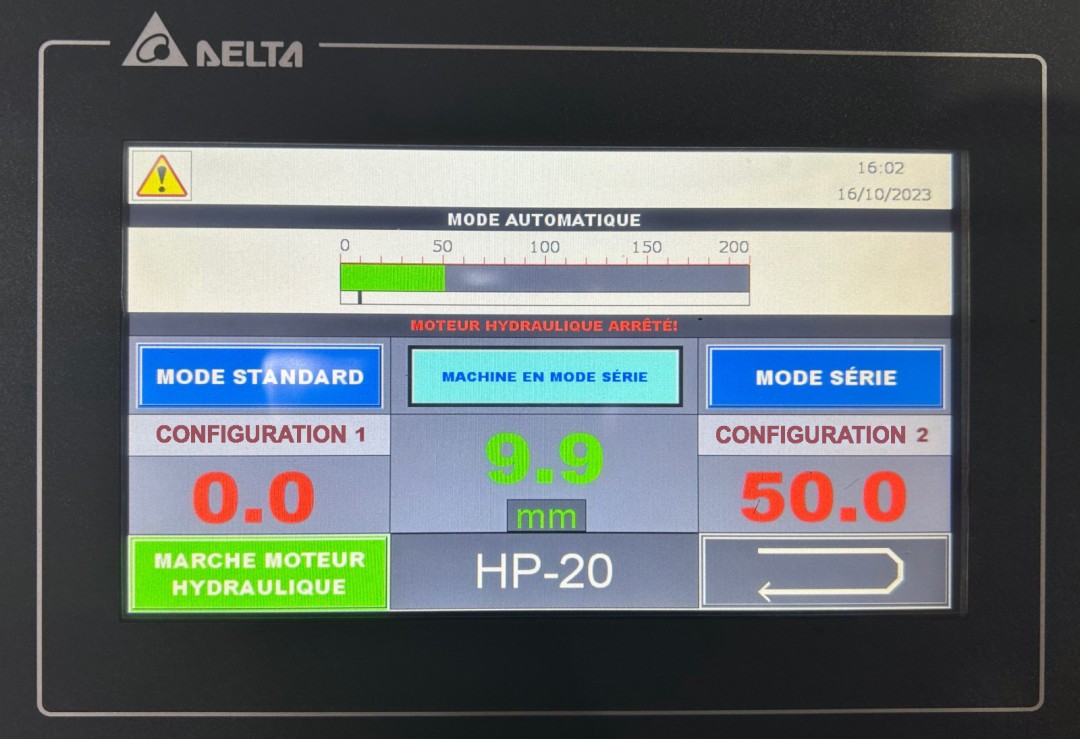

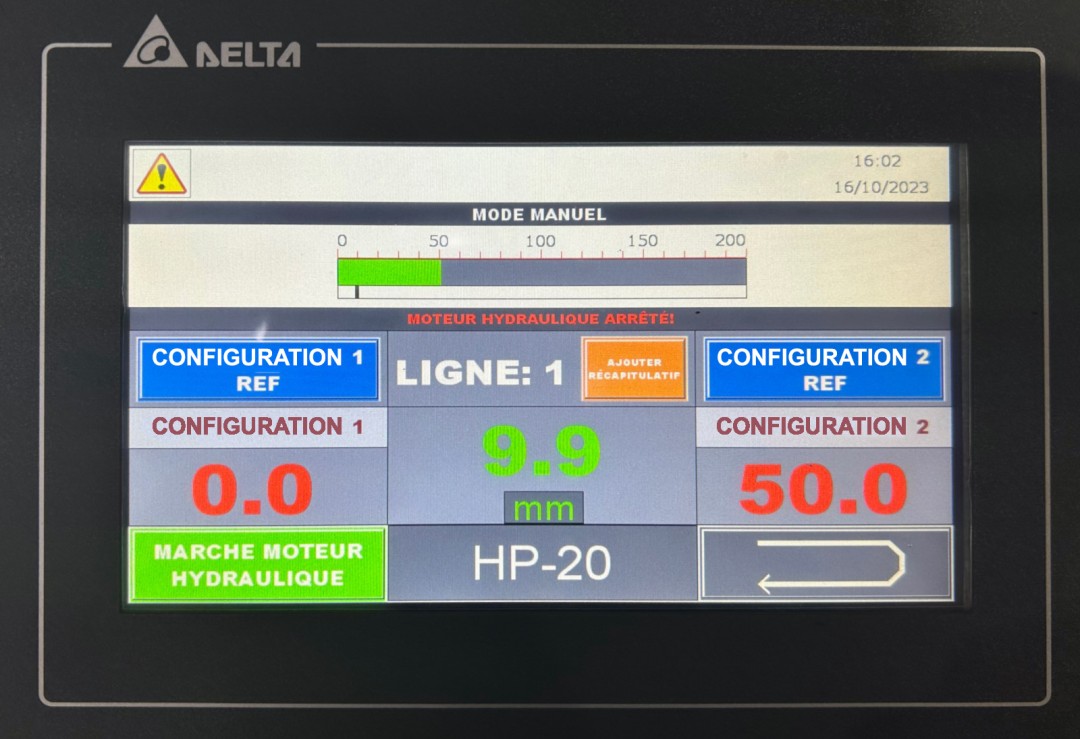

• MODES AUTOMATIQUE / MANUEL
• 15 ÉTAPES PAR PROGRAMME
