Presse hydraulique à 4 colonnes Retour à la page précédente

PSQ
PSQ
PSQ
PSQ
PSQ

SICMI - PSQ

Désignation : PSQ

Référence DMO :

Marque : SICMI

Neuf

Sur commande



Brochure SICMI - PSQ    Fiche technique SICMI - PSQ


Renseignements SICMI - PSQ

DESCRIPTIF

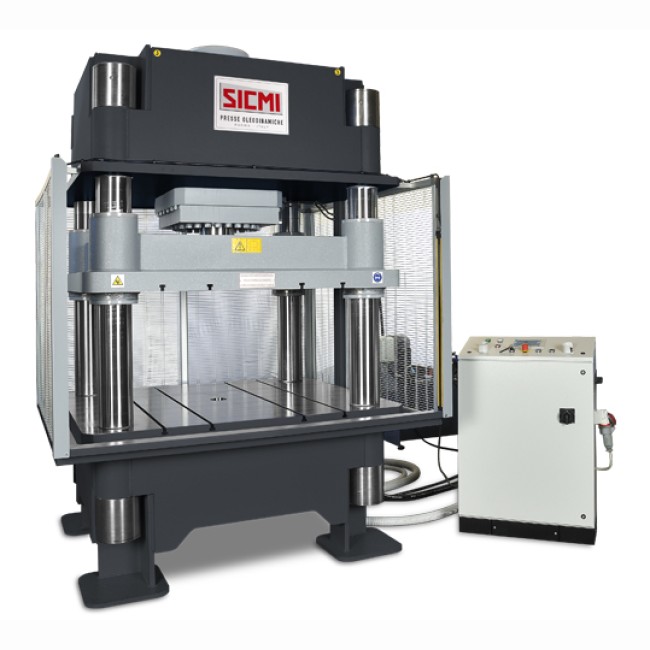

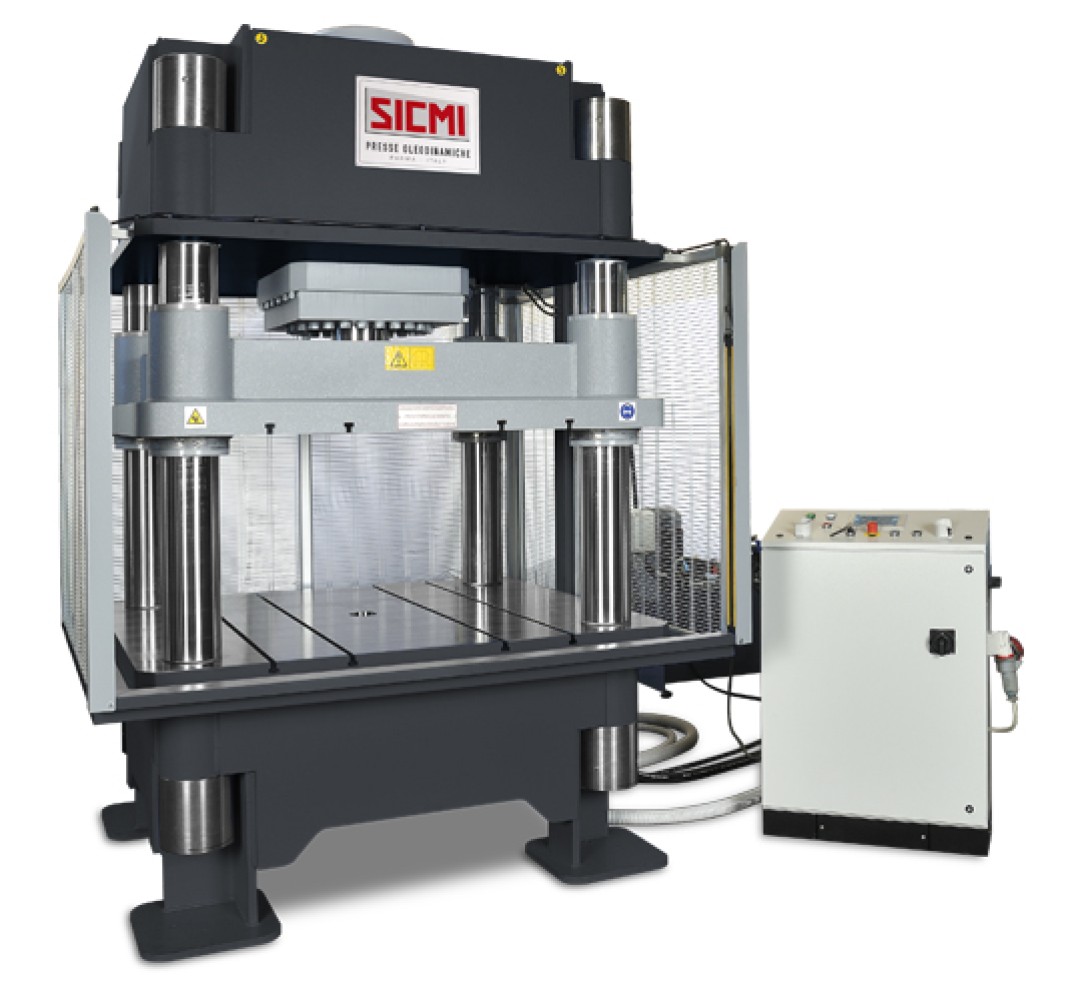

Presse à emboutir hydraulique à 4 colonnes – Modèle PSQ

La presse hydraulique PSQ est spécialement conçue pour l'emboutissage et le formage de tôles. Elle est équipée d'un plan supérieur mobile qui se déplace le long de 4 colonnes, garantissant un parallélisme optimal pendant les opérations de moulage.

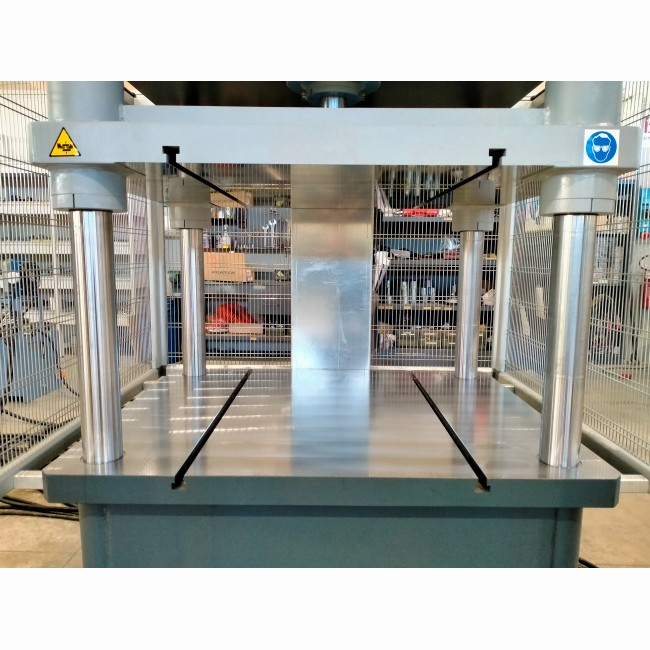

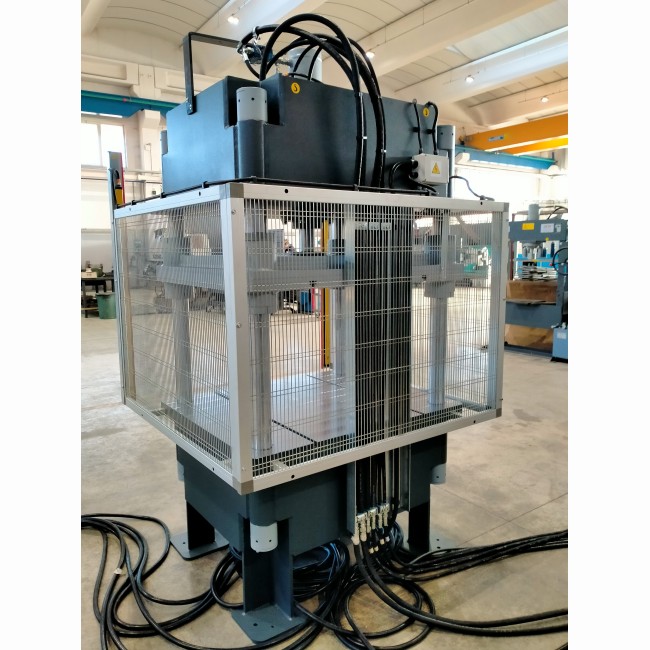

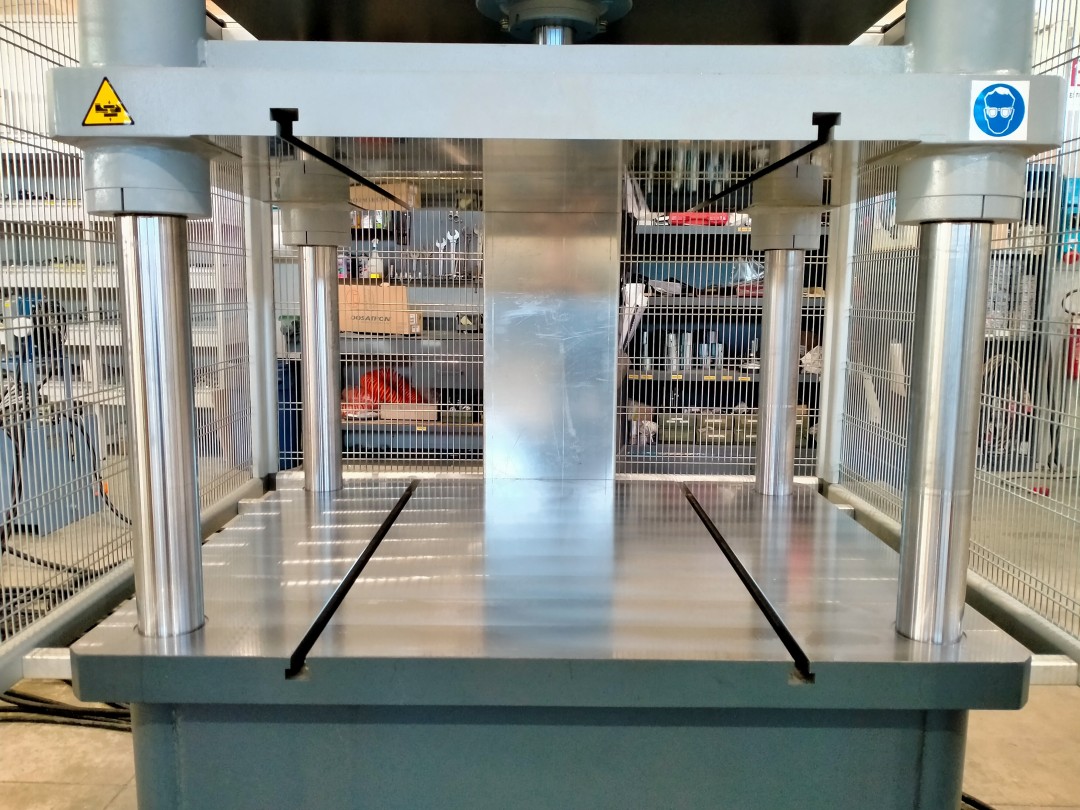

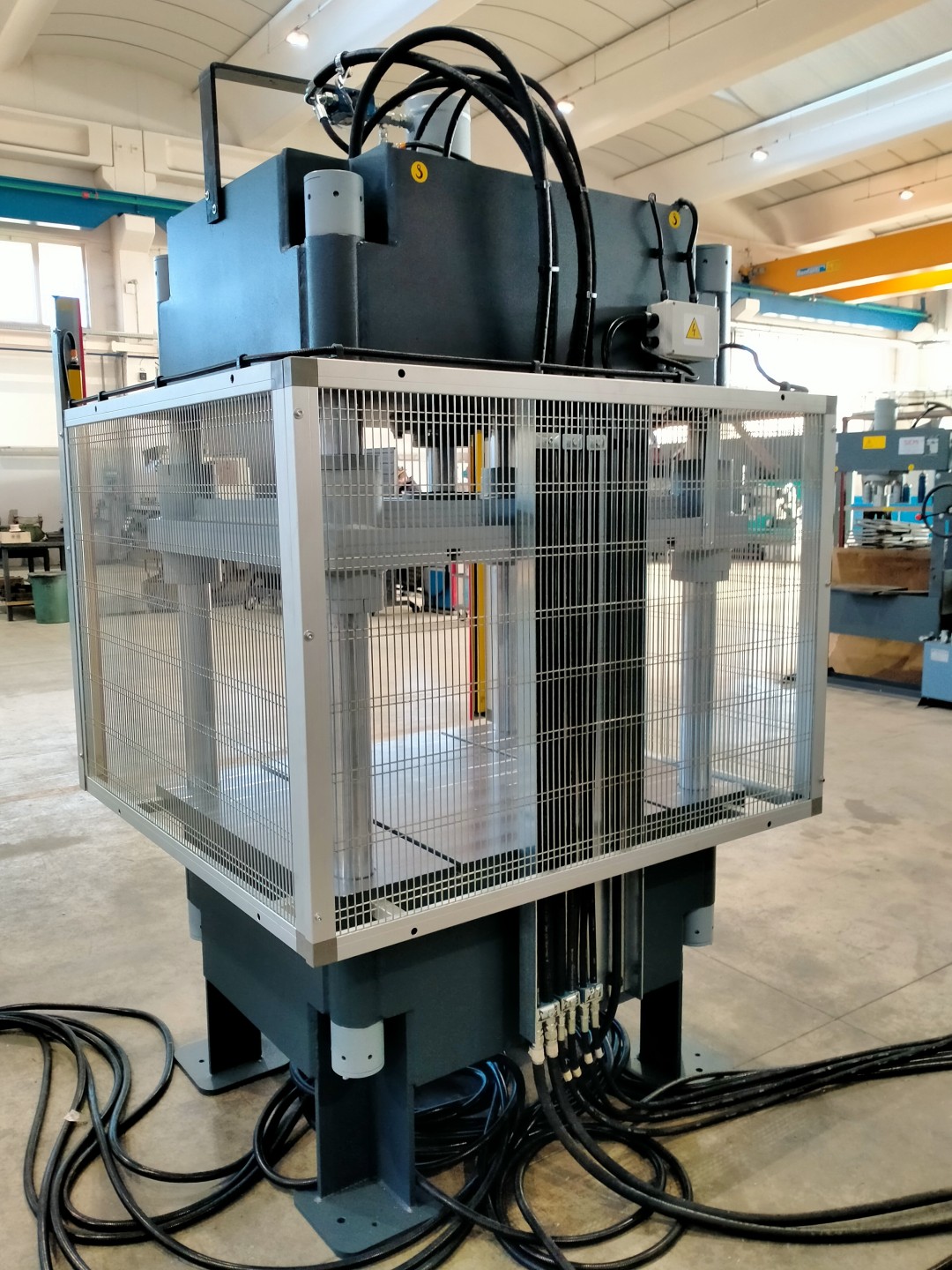

Les plateaux supérieur mobile et inférieur fixe sont dotés de rainures en T, permettant une fixation rapide et sécurisée des moules. Pour garantir une utilisation en toute sécurité, la presse est équipée de filets de protection latéraux et arrière fixes.

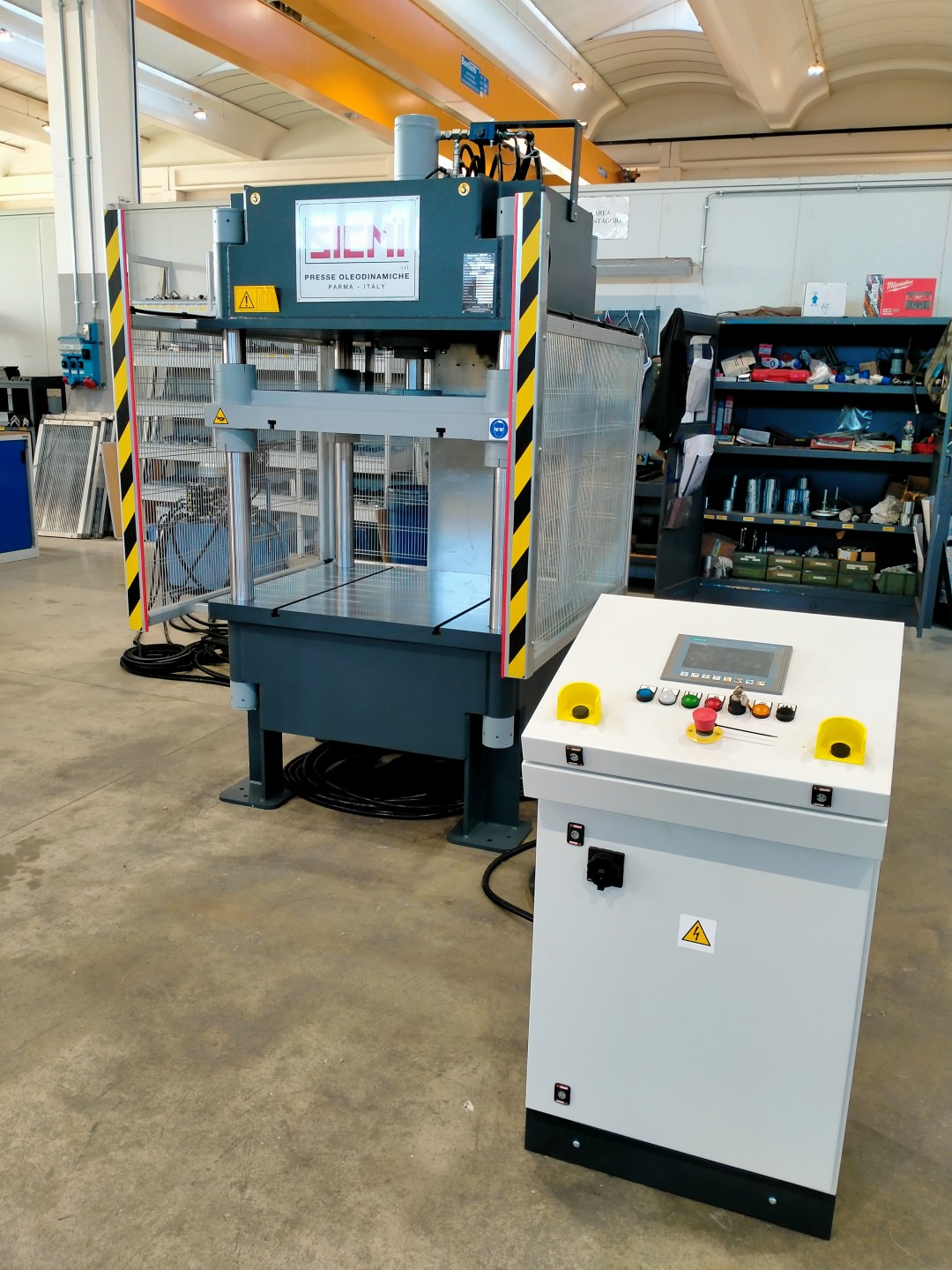

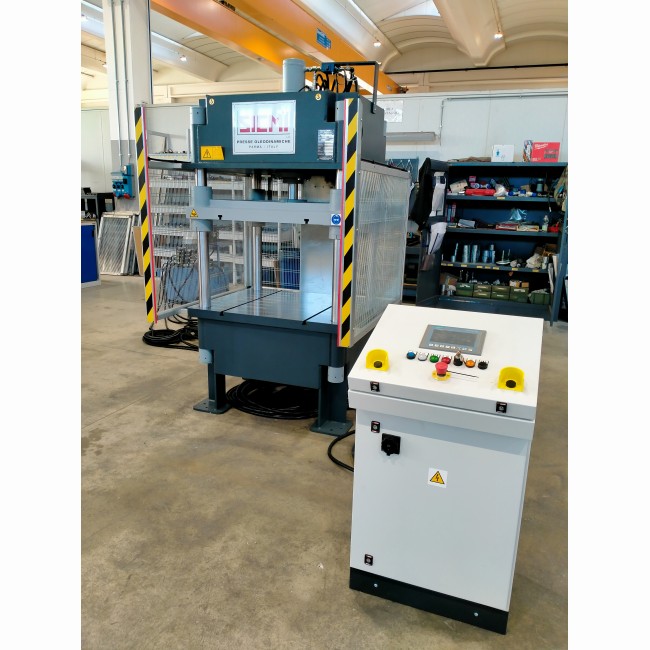

Le tableau électrique et la centrale hydraulique sont séparés de la presse, facilitant ainsi la gestion des commandes et assurant une maintenance aisée. La vitesse d’approche du vérin hydraulique est inférieure à 30 mm/sec, assurant un contrôle précis et efficace des opérations.

La presse PSQ est uniquement disponible en version automatique, fonctionnant grâce à l’activation simultanée de doubles boutons. Elle est équipée de fins de course à vérin, permettant le relevage automatique du plan de travail. L’installation des électrovannes Siemens PLC et Rexroth est également incluse en standard pour une gestion performante des fonctions hydrauliques.

Accessoires disponibles :

  • Barrières photoélectriques frontales

  • Commande numérique avec écran Siemens

  • Temporisateur

  • Compteur de pièces

  • Échangeur thermique air/huile avec soupape de décompression

  • Soupape de décompression

  • Pressostat

  • Coussin hydraulique (20 à 80 tonnes)

Caractéristiques Techniques

PSQ 40APSQ 70APSQ 100APSQ 150APSQ 200A
Tonnage (T)4070100150200
Longueur (mm)11401140126015201550
Largeur (mm)940940106012701300
Entre colonne (longueur) (mm)900900100012501250
Hauteur de table (mm)750750750750750
Passage plateau-table (mm)600600600600600
Hauteur (mm)23002350240025002700
Vitesse d'approche (mm/sec)3025262325
Vitesse travail (mm/sec)96543,5
Course du plateau (mm)500500500500500
Puissance moteur (kW)4445,57,5
Entre colonne (largeur) (mm)70070080010001000
