Désignation : PCL
Référence DMO :
Marque : SICMI
Neuf
Sur commande

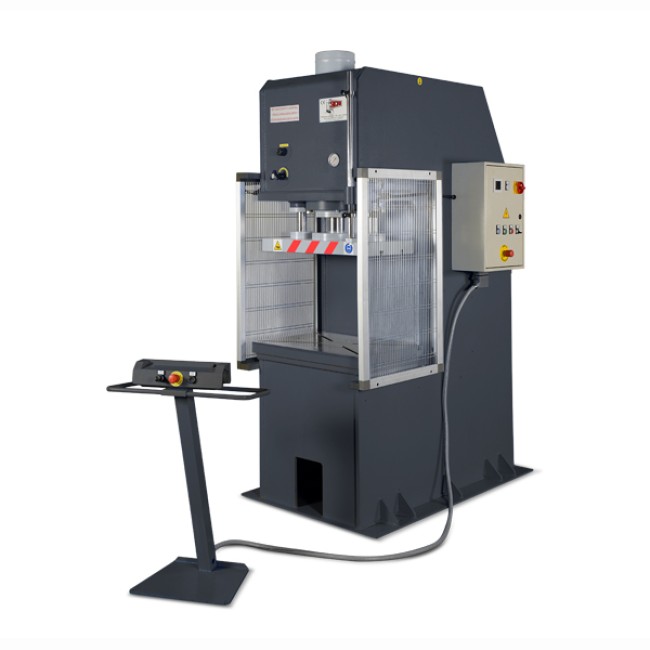

La presse hydraulique PCL est spécialement conçue pour l’emboutissage et la déformation des tôles. Son bâti monolithique, électrosoudé avec des renforts internes, assure une robustesse et une stabilité maximales lors des opérations.
Le plan supérieur mobile est équipé, de série, de 2 guides autolubrifiants pour les modèles jusqu'à 200 tonnes et de 4 guides pour les modèles supérieurs. Il dispose également de rainures en T pour une fixation rapide et fiable des moules. Le pont inférieur, boulonné au cadre, est également muni de rainures en T pour une grande flexibilité d’utilisation.
La presse électro-hydraulique PCL est disponible dans des capacités allant de 40 tonnes à 300 tonnes et propose deux modes de fonctionnement : semi-automatique et automatique.
Cette version fonctionne avec l'activation simultanée du levier et du bouton d'allumage, et est équipée de capteurs de course en bout de tige pour réguler la montée et la descente du vérin, assurant ainsi une précision maximale.
En mode automatique, la presse PCL est actionnée par l'utilisation simultanée des doubles boutons. Ce mode inclut également des fins de course à vérin, permettant un contrôle précis de la montée du plan de travail, qui est automatique. Cette version comprend l’installation des électrovannes Rexroth et du PLC Siemens pour une gestion complète du processus. Un panneau de boutons-poussoirs mobile monté sur socle regroupe toutes les commandes principales de fonctionnement de la presse.
4 guides coulissants autolubrifiants pour les modèles jusqu'à 200 tonnes
Grilles de protection métalliques latérales coulissantes avec capteurs de sécurité
Coussin hydraulique (20 à 80 tonnes)
Barrières lumineuses avant
Commande numérique avec écran Siemens
Commande numérique du coussin hydraulique
Temporisateur
Compteur de pièces
Échangeur thermique air/huile avec soupape de décompression
Soupape de décompression
Pressostat
| PCL 40 | PCL 70 | PCL 100 | PCL 150 | PCL 200 | PCL 300 | |
|---|---|---|---|---|---|---|
| Tonnage (T) | 40 | 70 | 100 | 150 | 200 | 300 |
| Longueur (mm) | 1500 | 1500 | 1900 | 2200 | 2300 | 2300 |
| Largeur (mm) | 1000 | 1000 | 1200 | 1500 | 1500 | 1500 |
| Distance verin-col de cygne (mm) | 250 | 250 | 300 | 300 | 300 | 400 |
| Hauteur de table (mm) | 800 | 800 | 800 | 800 | 800 | 800 |
| Passage plateau-table (mm) | 500 | 500 | 500 | 500 | 500 | 500 |
| Hauteur (mm) | 2500 | 2500 | 2600 | 3000 | 3000 | 3100 |
| Vitesse d'approche (mm/sec) | 26 | 24 | 25 | 20 | 21 | 22 |
| Course du plateau (mm) | 500 | 500 | 500 | 500 | 500 | 500 |
| Puissance moteur (kW) | 4 | 4 | 4 | 4 | 7,5 | 7,5 |
| Vitesse travail (mm/sec) | 9 | 5 | 4 | 3 | 3 | 2 |
| Poids (kg) | 1500 | 2100 | 3400 | 5500 | 8200 | 11200 |
| Dimensions plateau (mm) | 700x350 | 700x350 | 700x350 | 800x400 | 870x500 | 1000x500 |
| Dimensions table (mm) | 700x500 | 700x500 | 800x600 | 900x600 | 1000x600 | 1200x800 |
