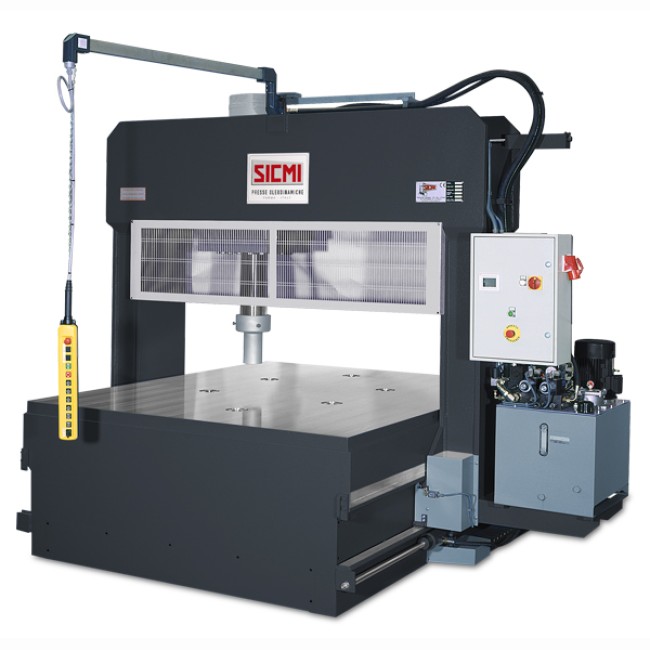

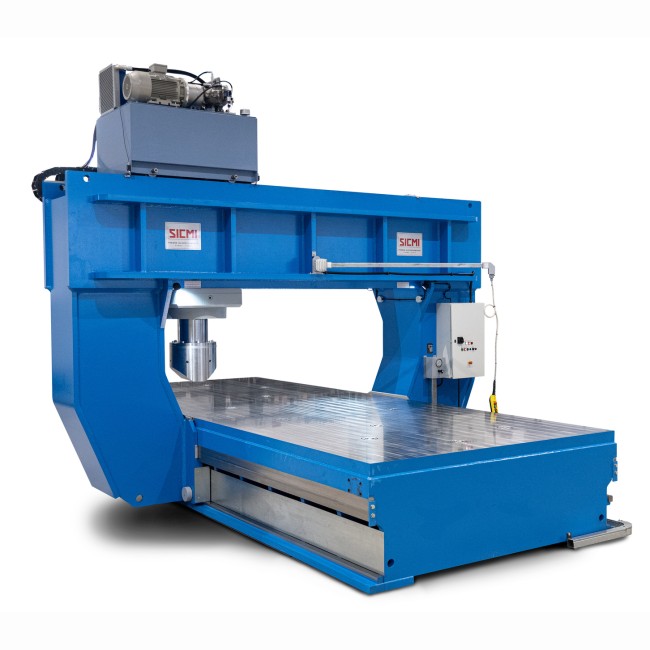

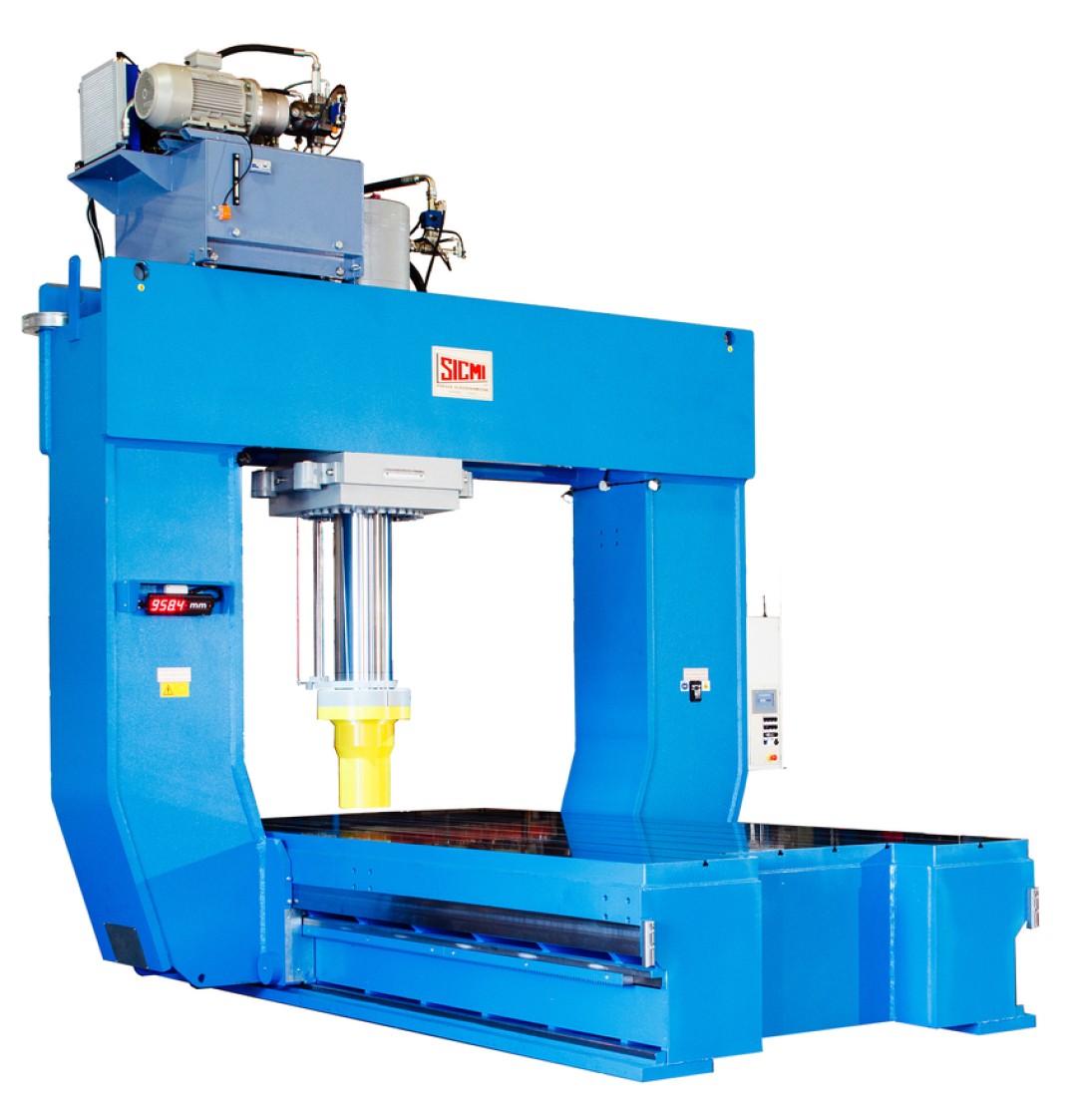

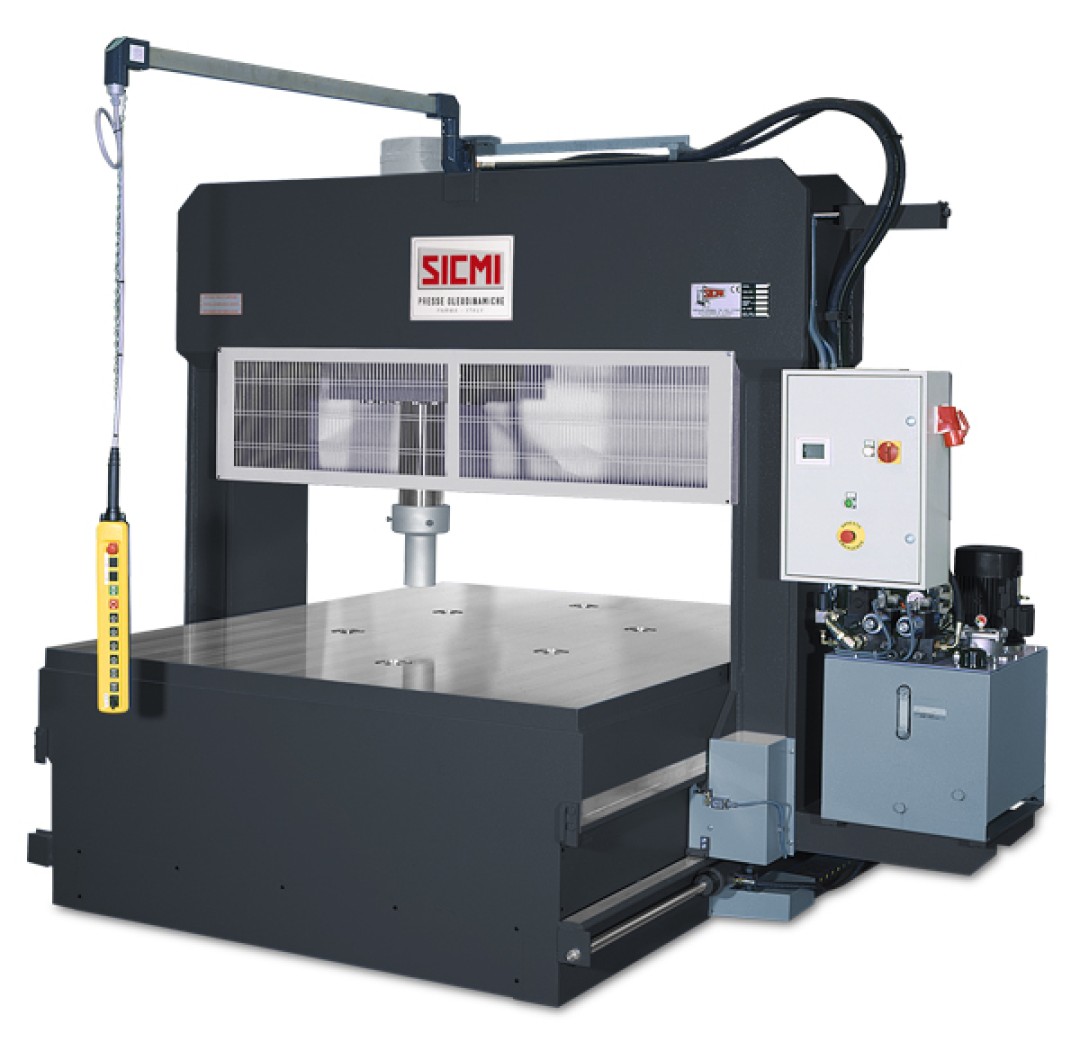

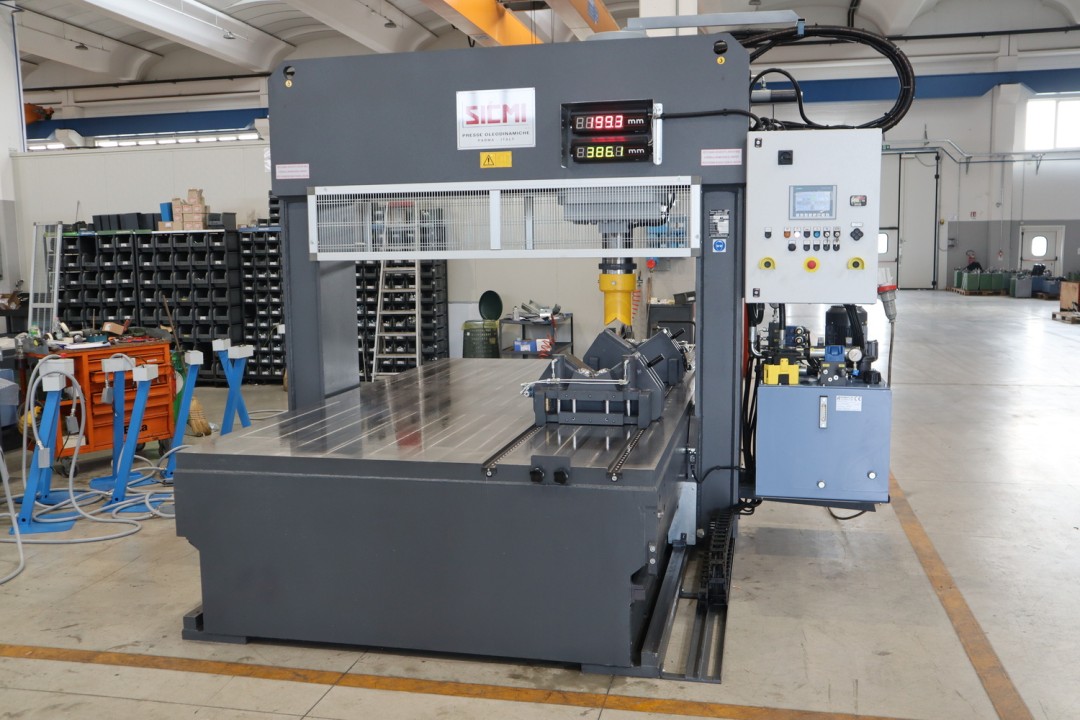

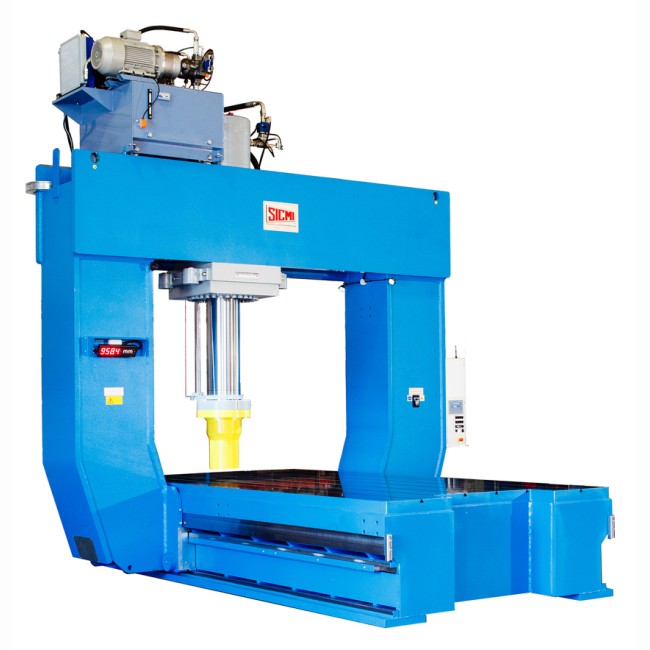

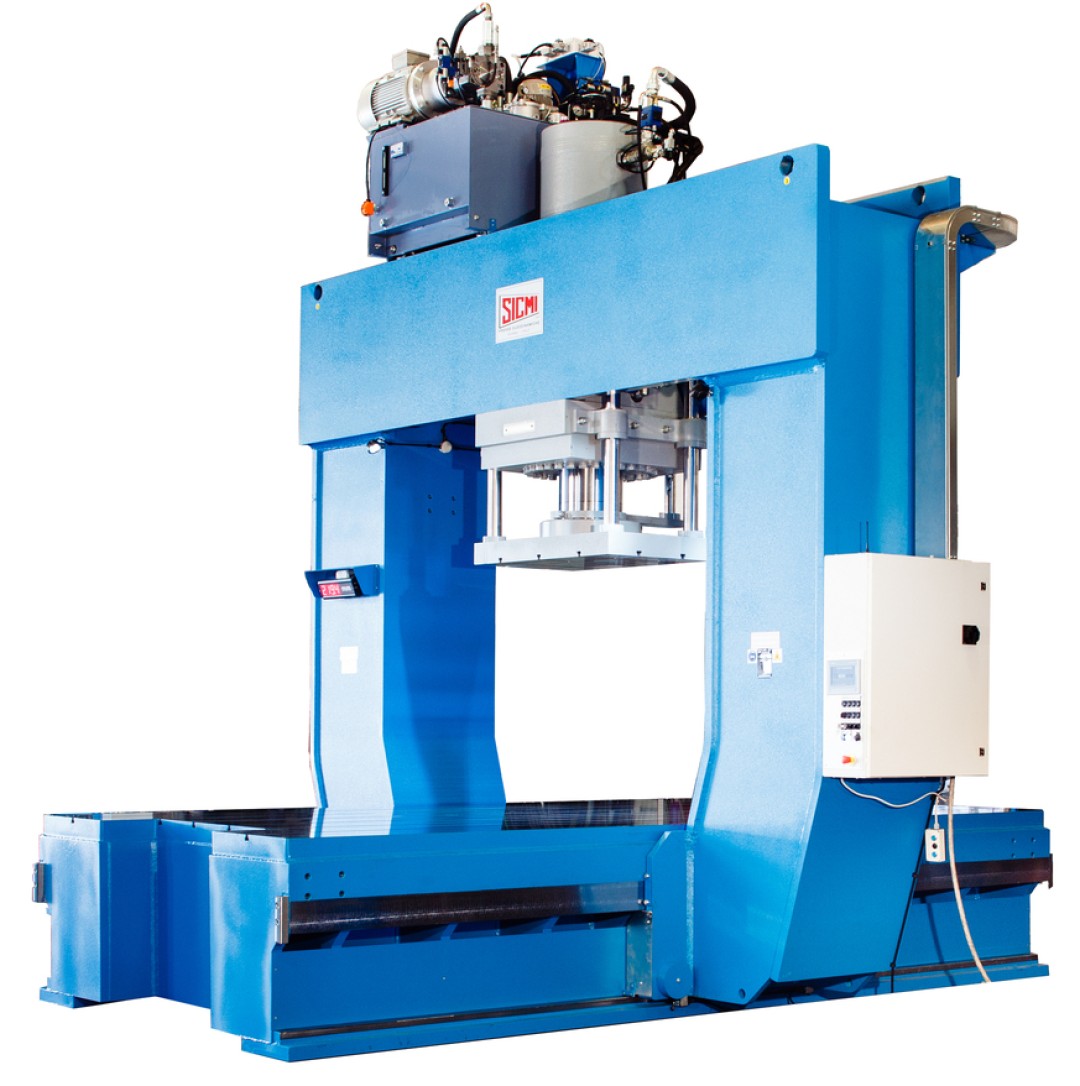

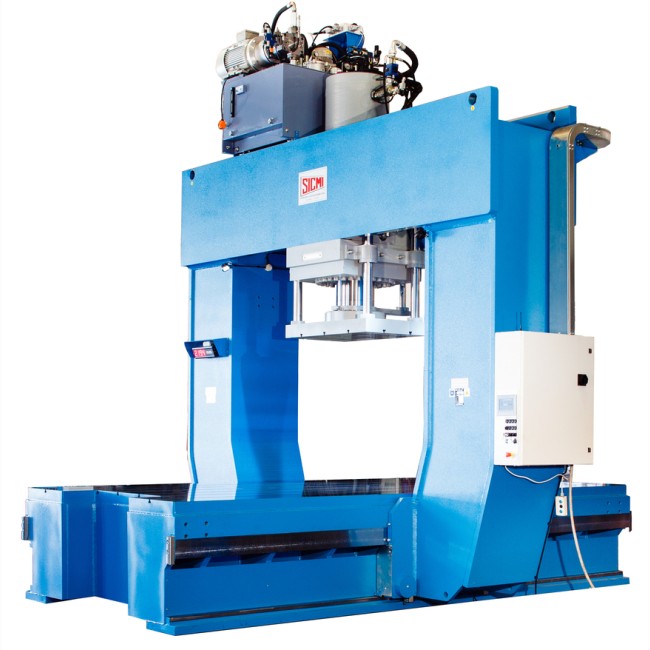

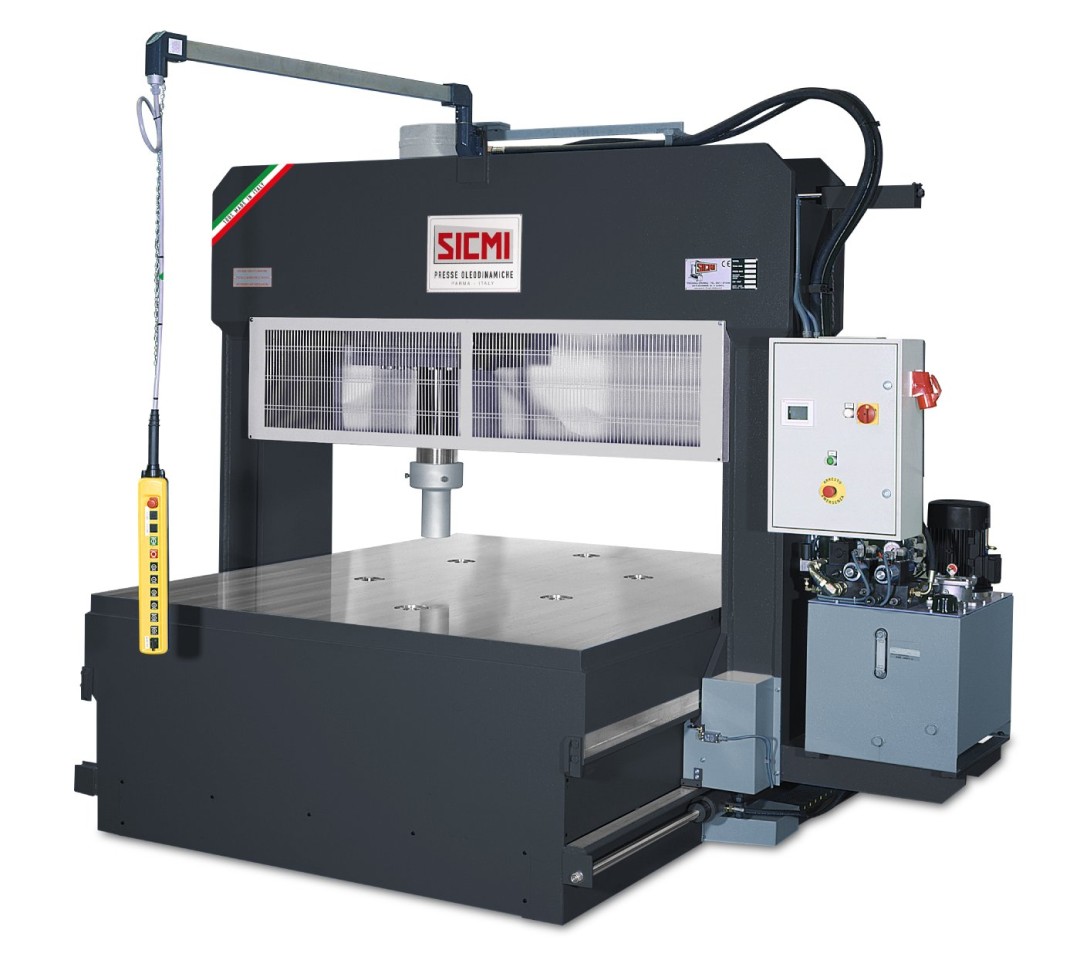

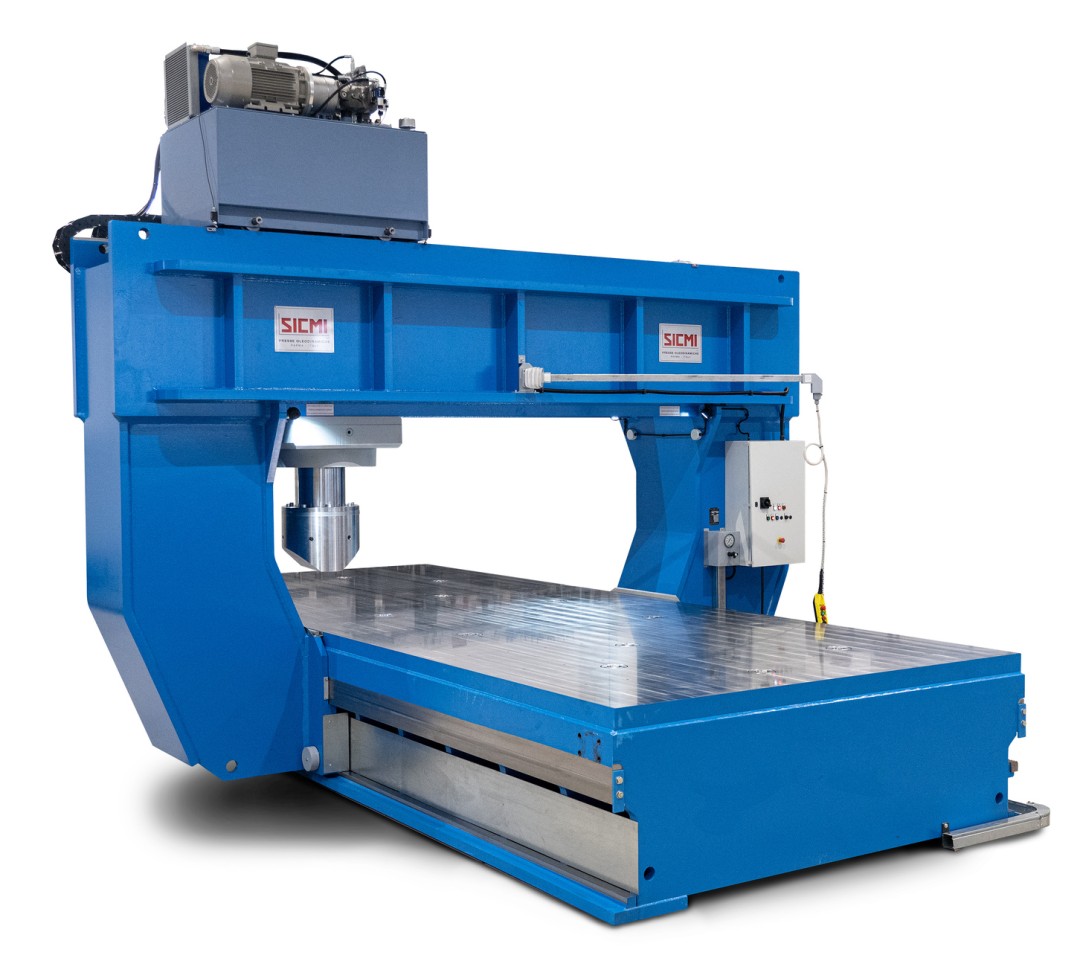

La presse hydraulique à dresser PMM est spécialement conçue pour le redressage de tôles et les travaux de menuiserie métallique. Grâce à son portique supérieur mobile et à son vérin à déplacement transversal, elle permet d’atteindre n’importe quel point de la pièce sans avoir à déplacer la tôle sur l’établi, offrant ainsi un gain de temps et de précision considérable.
Le châssis robuste à portique mobile assure une excellente stabilité même sous forte pression.
La course du vérin hydraulique est de 500 mm.
Le modèle PMM est disponible dans une gamme de 150 à 600 tonnes.
Le mouvement du portique (longitudinal) et celui du vérin (vertical et transversal) sont contrôlés par trois leviers, à actionner simultanément avec le bouton de commande, conformément aux exigences de sécurité CE.
Des filets de protection métalliques sont fournis de série pour garantir la sécurité de l’opérateur.
Plan de travail soudé à la base et alésé en surface
Rainures en T pour le positionnement et le verrouillage de la pièce
Commande suspendue à bouton-poussoir rotatif à 180° avec électrovannes Rexroth et CPU Siemens
Radiocommande double bouton avec électrovannes Rexroth et CPU Siemens
Vérins de levage intégrés dans le plan de travail
Commande numérique avec encodeur et affichage de la hauteur sur armoire électrique
Dispositif anti-rotation de tige
Échangeur thermique air/huile avec soupape de décompression
Éclairage LED intégré
PMM 150MC | PMM 150MD | PMM 200MC | PMM 200MD | PMM 200ME | PMM 300MD | |
---|---|---|---|---|---|---|
Tonnage (T) | 150 | 150 | 200 | 200 | 200 | 300 |
Longueur (mm) | 2350 | 2900 | 2400 | 2950 | 3550 | 3100 |
Largeur (mm) | 2000 | 2500 | 2000 | 2500 | 3000 | 3000 |
Entre colonne (longueur) (mm) | 1550 | 2050 | 1550 | 2050 | 2550 | 2050 |
Hauteur de table (mm) | 750 | 750 | 750 | 750 | 750 | 700 |
Passage piston table (mm) | 800 | 800 | 800 | 800 | 800 | 700 |
Course cylindre (longueur) (mm) | 1000 | 1450 | 1000 | 1450 | 1900 | 1350 |
Course cylindre (largeur) (mm) | 1300 | 1600 | 1300 | 1600 | 2000 | 2000 |
Hauteur (mm) | 2500 | 2500 | 2600 | 2600 | 2600 | 2600 |
Vitesse d'approche (mm/sec) | 20 | 20 | 20 | 20 | 20 | 20 |
Vitesse travail (mm/sec) | 3 | 3 | 2 | 2 | 2 | 2 |
Course du piston (mm) | 500 | 500 | 500 | 500 | 500 | 500 |
Puissance moteur (kW) | 4 | 4 | 4 | 4 | 4 | 6 |
Poids (kg) | 4100 | 5200 | 4800 | 6500 | 8500 | 11500 |
PMM 300ME | PMM 300MT | PMM 400ME | PMM 400MT | PMM 500ME | PMM 600ME | |
---|---|---|---|---|---|---|
Tonnage (T) | 300 | 300 | 400 | 400 | 500 | 600 |
Longueur (mm) | 3550 | 4000 | 4000 | 4500 | 5000 | 5000 |
Largeur (mm) | 4000 | 5000 | 4000 | 5000 | 5000 | 6000 |
Entre colonne (longueur) (mm) | 2550 | 3050 | 2550 | 3050 | 2550 | 2550 |
Hauteur de table (mm) | 700 | 700 | 700 | 700 | 700 | 700 |
Passage piston table (mm) | 700 | 700 | 700 | 700 | 700 | 700 |
Course cylindre (longueur) (mm) | 1900 | 2200 | 1800 | 2200 | 1700 | 1700 |
Course cylindre (largeur) (mm) | 2900 | 3600 | 2900 | 3600 | 3600 | 3600 |
Hauteur (mm) | 2600 | 2600 | 2600 | 2600 | 3000 | 3000 |
Vitesse d'approche (mm/sec) | 20 | 20 | 20 | 20 | 18 | 18 |
Vitesse travail (mm/sec) | 2 | 2 | 2 | 2 | 3 | 3 |
Course du piston (mm) | 500 | 500 | 500 | 500 | 500 | 500 |
Puissance moteur (kW) | 6 | 6 | 7,5 | 7,5 | 15 | 15 |
Poids (kg) | 15000 | 18000 | 20500 | 24000 | 32000 | 43000 |
