Désignation : PBM
Référence DMO :
Marque : SICMI
Neuf
Sur commande

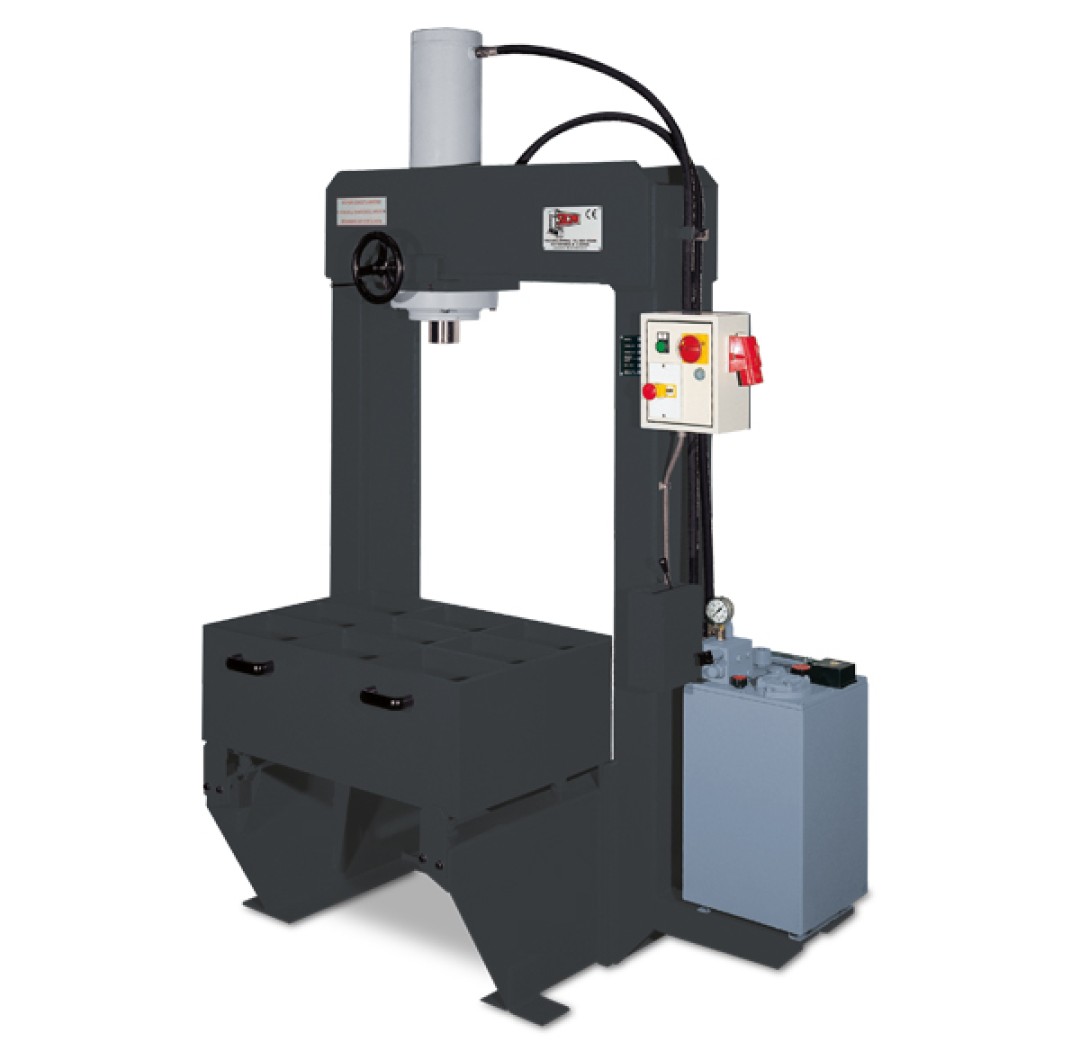

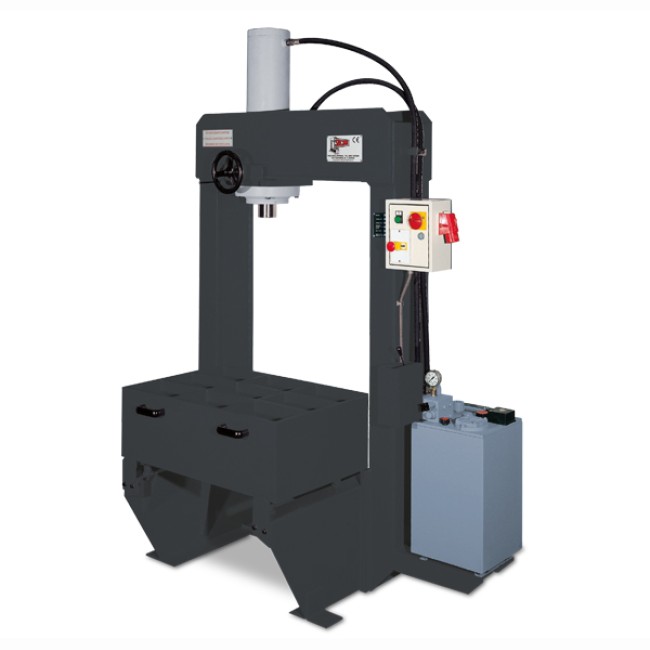

La presse hydraulique d’atelier PBM avec plateforme mobile est idéale pour les opérations de redressage de tôles, le montage et le démontage de moteurs électriques, ainsi que pour tous types d’assemblages mécaniques.

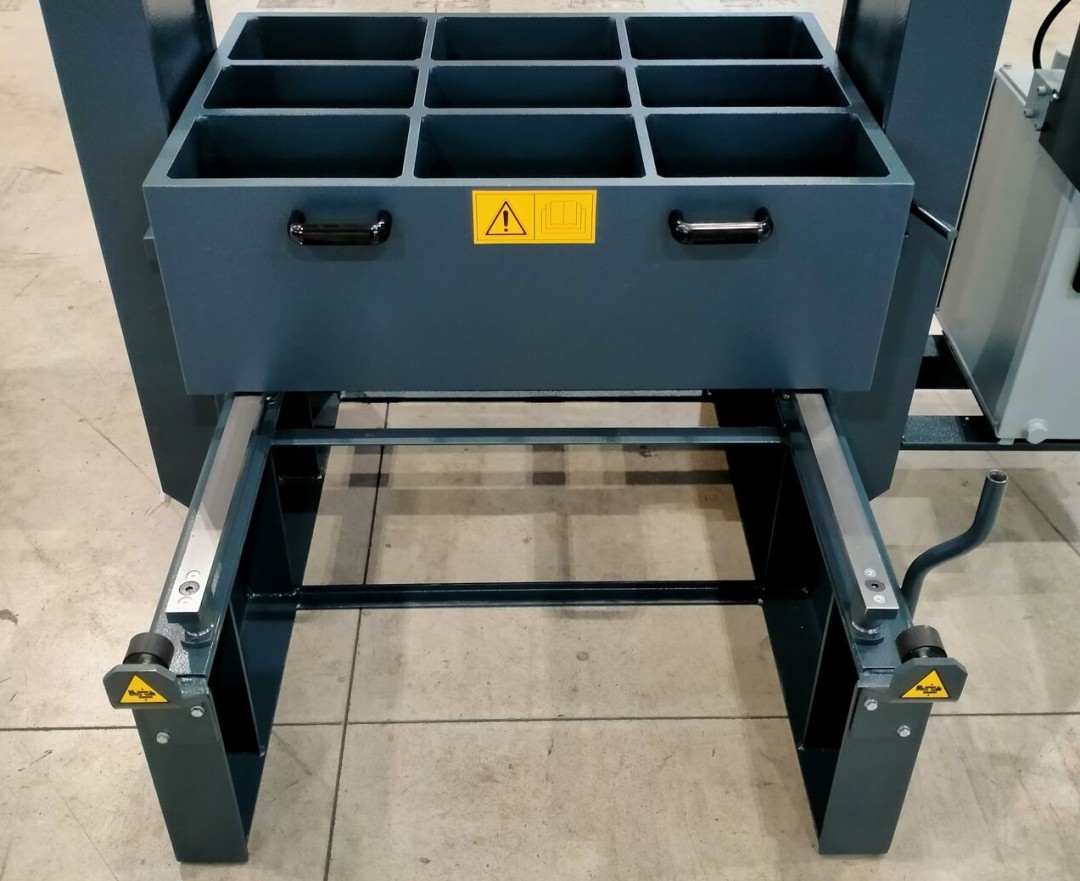

Sa plateforme coulissante à commande manuelle facilite le chargement et le déchargement des pièces, améliorant ainsi l’ergonomie et la productivité en atelier.
Le modèle PBM est proposé en standard avec une capacité de 40 à 150 tonnes.
Le vérin hydraulique, d’une course de 500 mm, est commandé par une unité de sécurité bi-manuelle (levier + bouton), conforme aux normes CE en vigueur.
Sur demande, une version avec capteurs de fin de course (montée/descente automatique) peut être fournie.
Une version avec vérin mobile transversal, réglable manuellement via un volant, est également disponible. Ce système permet de centrer précisément l’axe du vérin sur la pièce à travailler, évitant ainsi tout désalignement susceptible d’endommager la presse. Le positionnement et le verrouillage sont assurés par un système de guidage fiable et robuste.
Plaque métallique soudée sur la plateforme mobile (version brute ou rectifiée)
Dispositif anti-rotation de la tige de vérin
Plateforme mobile à commande hydraulique
| PBM 40 | PBM 70 | PBM 70 M | PBM 100 | PBM 100 M | PBM 100 MC | |
|---|---|---|---|---|---|---|
| Tonnage (T) | 40 | 70 | 70 | 100 | 100 | 100 |
| Longueur (mm) | 1600 | 1700 | 1700 | 1900 | 1900 | 2400 |
| Largeur (mm) | 1000 | 1000 | 1000 | 1200 | 1200 | 1200 |
| Longueur table (mm) | 900 | 900 | 900 | 1050 | 1050 | 1550 |
| Largeur table (mm) | 600 | 600 | 600 | 700 | 700 | 700 |
| Course horizontale (mm) | / | / | 550 | / | 650 | 1150 |
| Puissance moteur (kW) | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 |
| Poids (kg) | 790 | 980 | 1050 | 1300 | 1770 | 1960 |
| Hauteur (mm) | 2350 | 2400 | 2400 | 2450 | 2450 | 2450 |
| Vitesse d'approche (mm/sec) | 29 | 20 | 20 | 25 | 25 | 25 |
| Vitesse travail (mm/sec) | 4 | 2 | 2 | 2 | 2 | 2 |
| Course du vérin (mm) | 500 | 500 | 500 | 500 | 500 | 500 |
| Course de la table (mm) | 400 | 400 | 400 | 500 | 500 | 500 |
| Hauteur de trravail (mm) | 800 | 800 | 800 | 800 | 800 | 800 |
| PBM 150 | PBM 150 M | PBM 150 MC | |
|---|---|---|---|
| Tonnage (T) | 150 | 150 | 150 |
| Longueur (mm) | 1800 | 1800 | 2200 |
| Largeur (mm) | 1240 | 1240 | 1260 |
| Longueur table (mm) | 1050 | 1050 | 1550 |
| Largeur table (mm) | 700 | 700 | 700 |
| Course horizontale (mm) | / | 500 | 1000 |
| Puissance moteur (kW) | 4 | 4 | 4 |
| Poids (kg) | 2100 | 2200 | 2600 |
| Hauteur (mm) | 2510 | 2510 | 2510 |
| Vitesse d'approche (mm/sec) | 22 | 22 | 22 |
| Vitesse travail (mm/sec) | 3 | 3 | 3 |
| Course du vérin (mm) | 500 | 500 | 500 |
| Course de la table (mm) | 540 | 540 | 560 |
| Hauteur de trravail (mm) | 800 | 800 | 800 |
